>產品新聞>業內首款氮化鎵墻插，158元值不值得買？卓飛航45W墻插拆解
2021-07-12
最近充電頭網拿到了卓飛航45W氮化鎵超快墻充，雖說目前帶USB模塊的插座款式越來越多，但這款更優秀，將氮化鎵都加入其中，是目前市面上首款帶氮化鎵快充的墻插。其配備1A1C USB接口，分別支持最大45W和18W快充，整個插座可以最多給四臺設備充電。下面我們就對其進行詳細拆解，看看具體如何設計。
一、卓飛航45W氮化鎵超快墻充外觀
打開網易新聞 查看更多圖片
包裝盒正面印有墻壁和墻插的場景圖，右上角是卓飛航品牌，下方是產品名稱和特性。
側面印有產品規格參數和可選顏色。
另一側印有產品制造和方案提供商的信息。

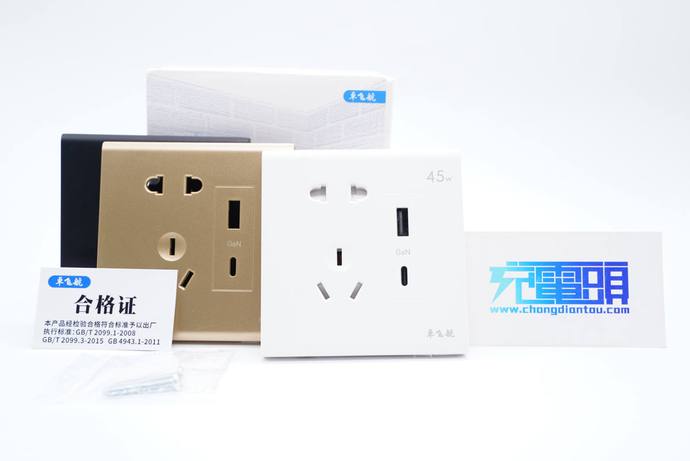

包裝內含墻插、墻釘以及合格證。需要強調的是一個包裝盒內只有一個墻插，這里擺出三款合照是為了強調產品如包裝盒上印的一樣，有白色、黑色和金色三種款式可選，符合不同裝修風格。

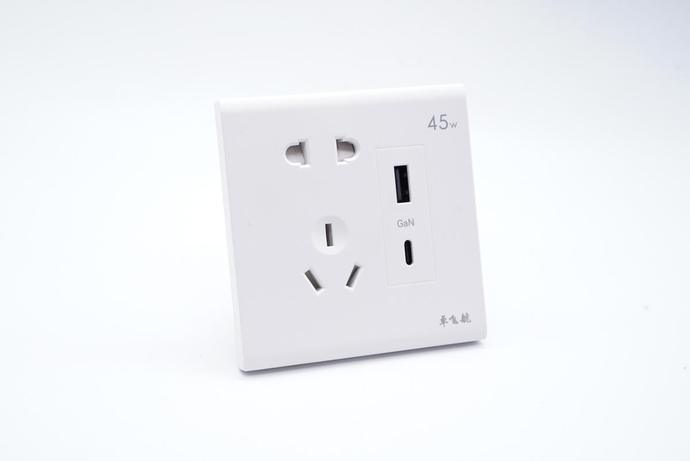

這款墻插采用傳統86面板樣式設計，方方正正的，PC材質塑料外殼表面磨砂處理。

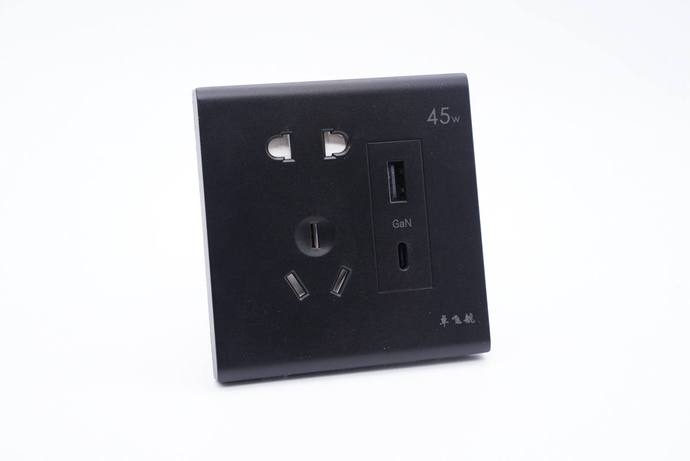

黑色款一覽，三種款式只有顏色上的區別。

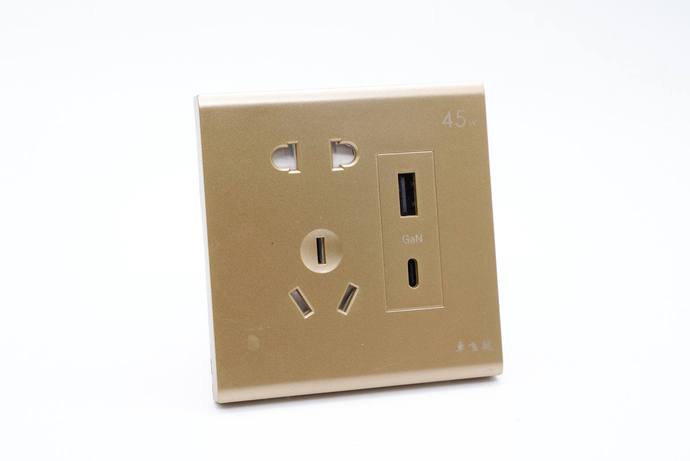

金色款一覽。

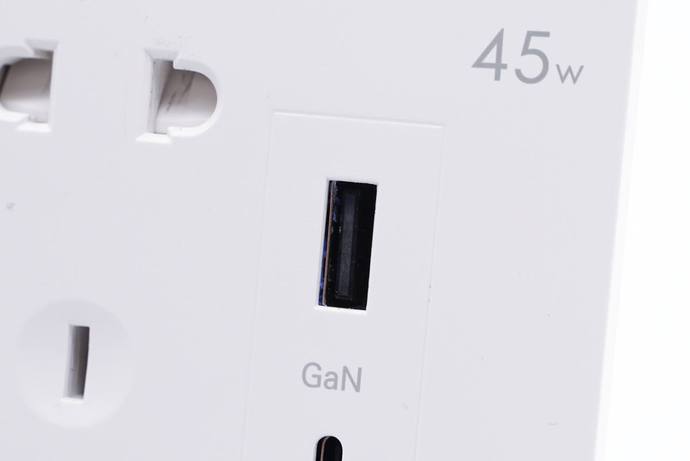

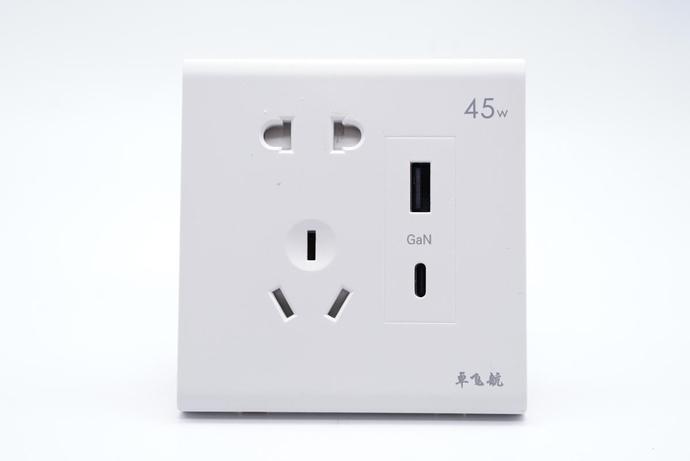

墻插正面特寫，配有雙腳和三腳AC插孔，以及1A1C兩個USB接口，另外印有45W和卓飛航品牌，以及GaN字樣。

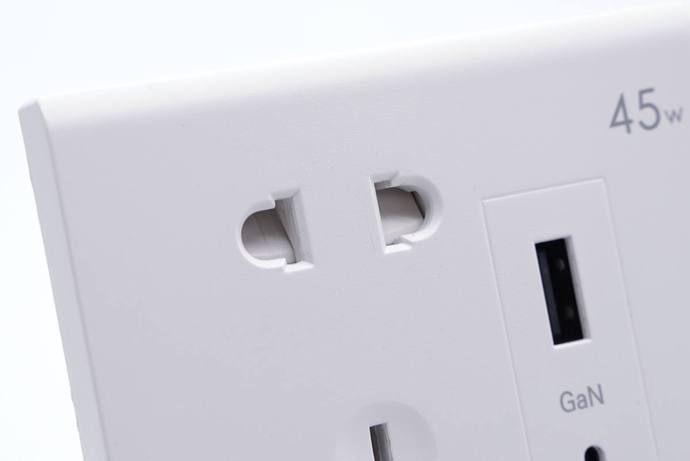

AC插口內置安全門，防止異物進入。
USB接口均采用黑色膠芯。

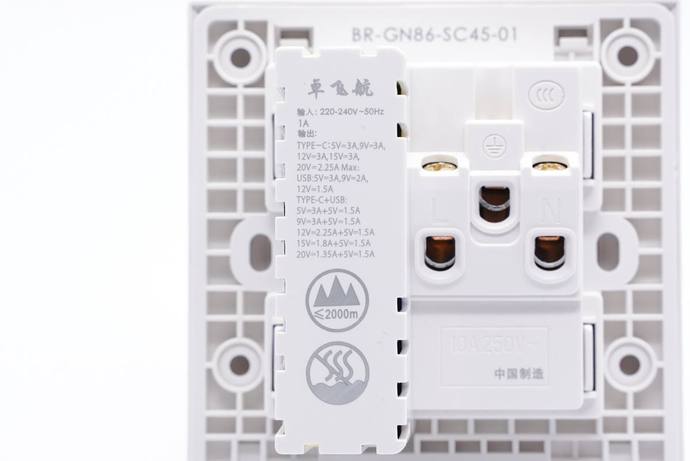

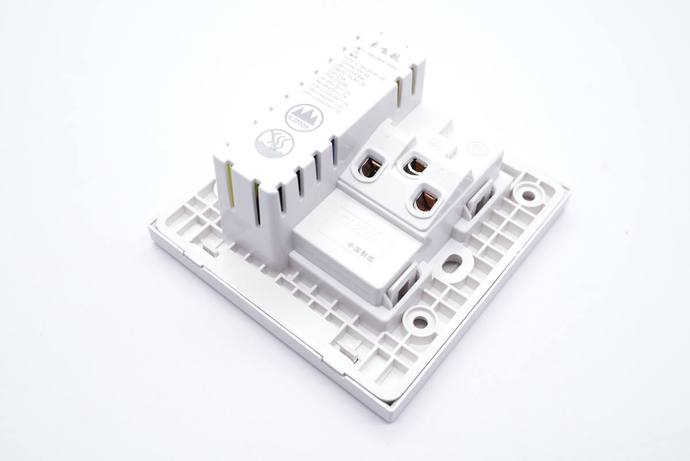

墻插背面右側有電線連接孔，左側印有產品參數
USB模塊輸入：220-240V~50Hz 1A
單口輸出：
USB-C：5V3A、9V3A、12V3A、15V3A、20V2.25A
USB-A：5V3A、9V2A、12V1.5A
雙口輸出：
USB-C：5V3A、9V3A、12V2.25A、15V1.8A、20V1.35A
USB-A：5V1.5A
制造商：杭州如歌信息科技有限公司
方案提供商：深圳鉑潤智能集成有限公司
產品已經通過了CCC認證。
機身殼上設有散熱孔，可避免充電器部分積熱。

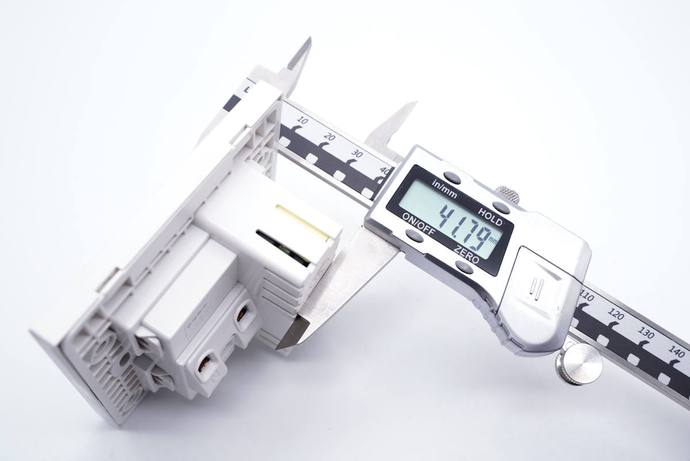

測得墻插最大厚度為41.79mm。

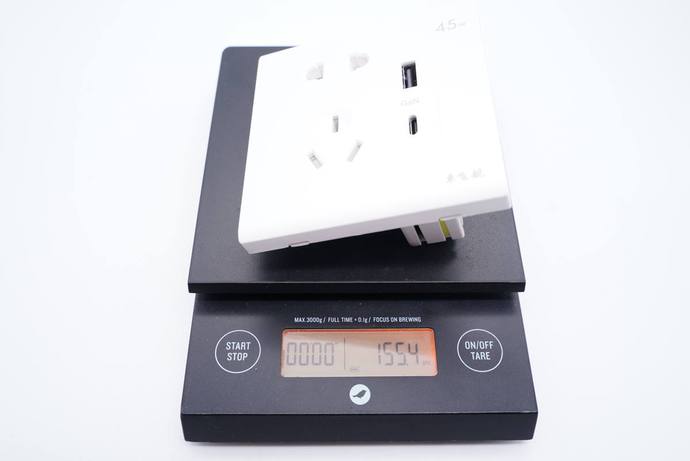

凈重約為155g。

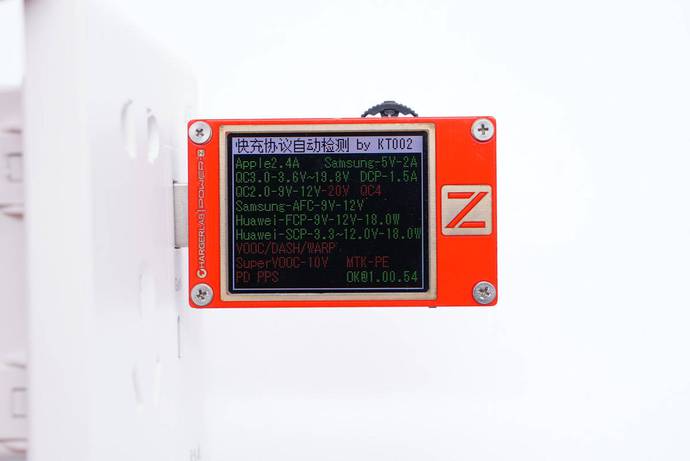

使用ChargerLAB POWER-Z KT002測得USB-A口支持Apple 2.4A、Samsung 5V2A、DCP協議，以及QC2.0/3.0、AFC、FCP、SCP快充協議。

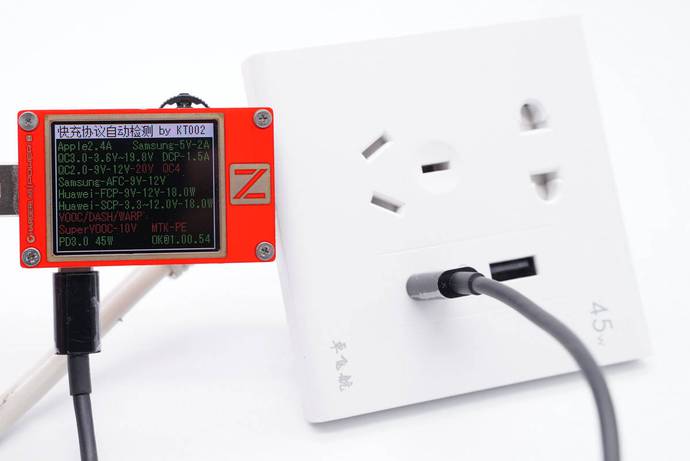

另外測得C口相對于A口額外支持PD3.0快充協議。

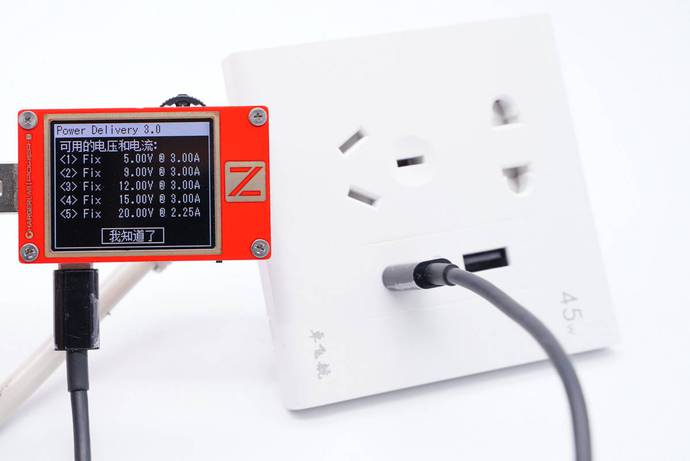

此外C口還具備5V3A、9V3A、12V3A、15V3A、20V2.25A五組固定電壓檔位。

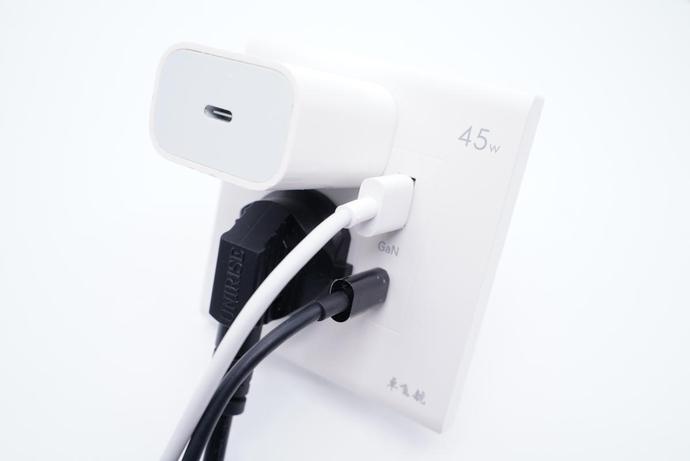

墻插使用場景一覽，最多滿足四臺設備同時充電。

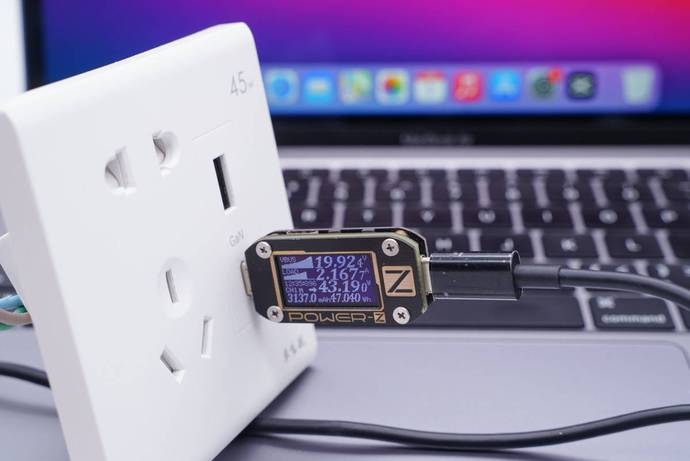

使用這款墻插的USB-C口給MacBook充電，使用ChargerLAB POWER-Z KM001C測得充電功率為19.92V 2.17A 43.19W，成功開啟PD快充。
二、卓飛航45W氮化鎵快充墻插拆解
墻插正面有雙層塑料板封裝，都是采用卡扣固定，組裝方便也方便日后進行維修。

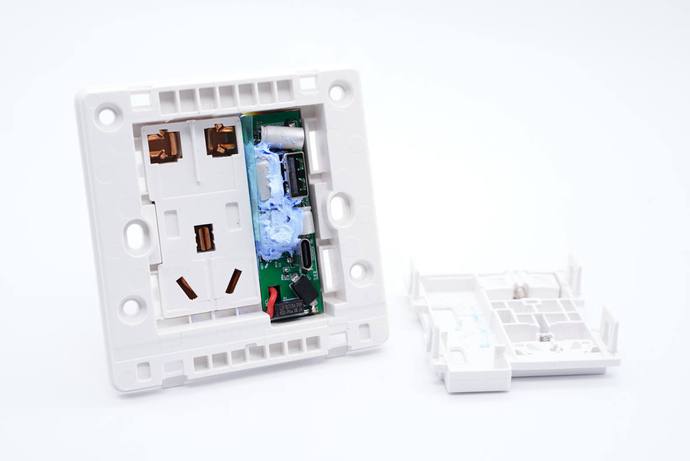

充電器模塊采用紅黑AC導線連接通電，模塊上填充藍色導熱膠幫助散熱。

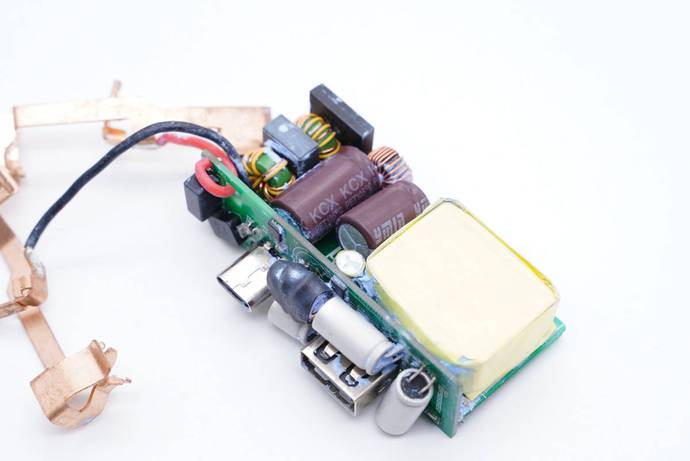

充電器模塊由兩塊小板組成，輸出端小板上焊接USB母座、濾波固態電容等器件；另一塊小板上有保險絲、共模電感、整流橋、高壓濾波電解電容、變壓器等器件。

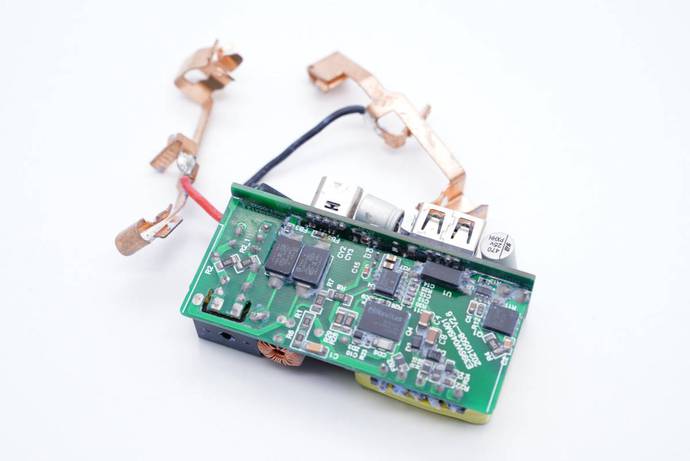

主板背面是開關電源相關芯片以及光耦和Y電容。
通過對充電器觀察發現，卓飛航45W氮化鎵快充墻插采用高頻QR開關電源寬范圍輸出，協議芯片控制雙口輸出電壓，當雙口同時輸出時，A口獨立降壓以5V恒壓輸出。下面我們從輸入端開始深入了解整個電路設計情況。

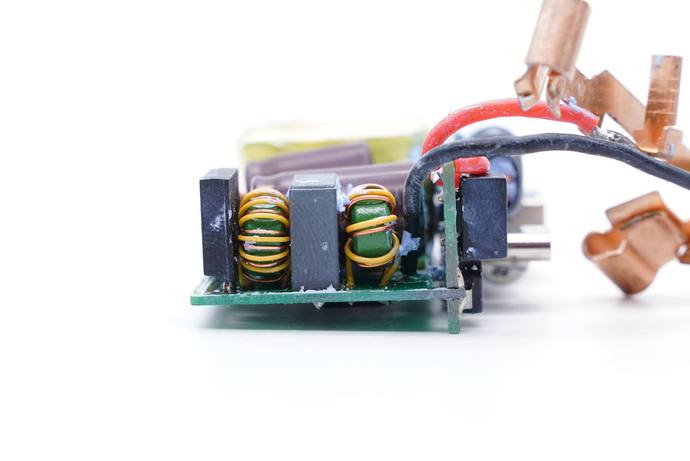

輸入端一覽，主板上設有兩級共模電感、安規X電容以及整流橋，保險絲則焊接在右側輸出小板上。

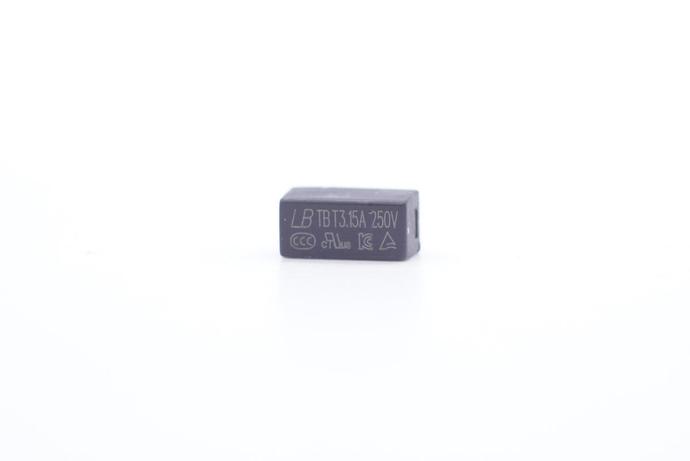

延時保險絲規格為3.15A 250V。

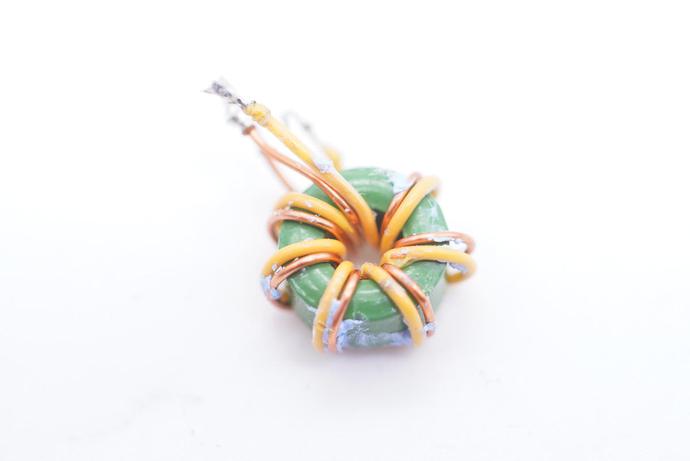

共模電感兩級設計，用于濾除EMI干擾。
另一顆特寫。

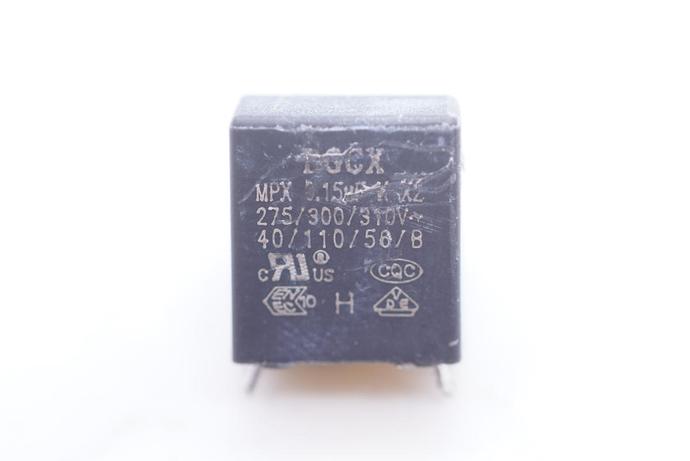

安規X電容來自成希電子，容量0.15μF。

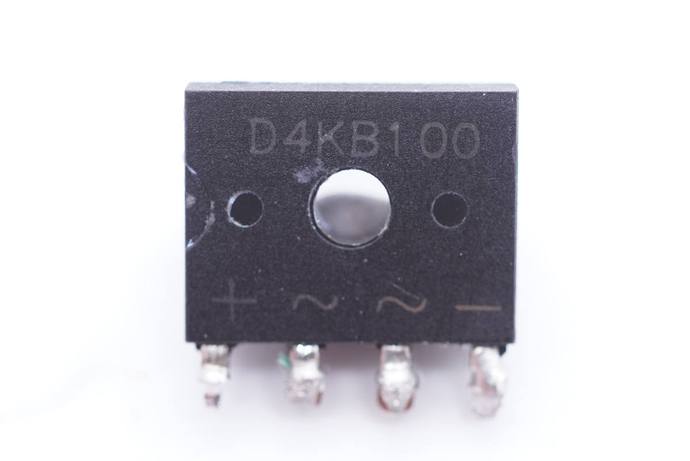

D4KB100整流橋。
主板中間設有濾波電容、電感以及主控芯片供電電容。

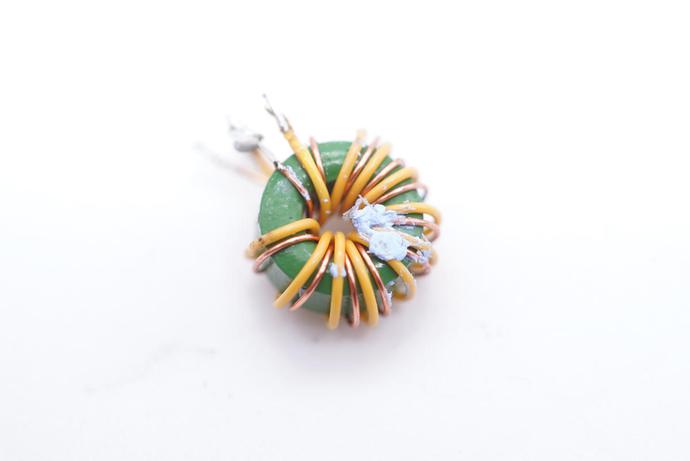

濾波電感特寫。

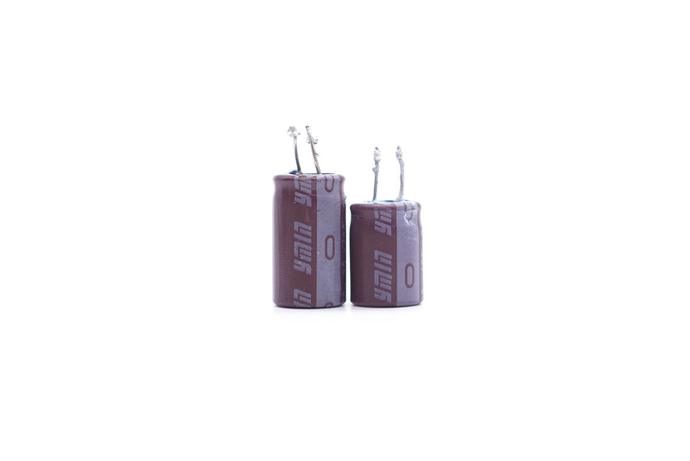

兩顆電容均是永銘KCX系列，其工作溫度范圍在-55℃~105℃，3000小時壽命，并具備抗雷擊、低漏電流（低待機功耗）、高紋波電流、高頻低阻抗等性能優勢。
充電頭網了解到，憑借小體積的特點，永銘KCX系列電解電容還被公牛65W氮化鎵快充、飛利浦65Ｗ氮化鎵快充插座、摩米士65W 2C1A氮化鎵快充充電器、柚比30W 1A1C氮化鎵快充充電器、京造65W 1A1C氮化鎵快充充電器、努比亞65W 2C1A氘鋒氮化鎵快充等產品采用，獲得客戶一致認可。

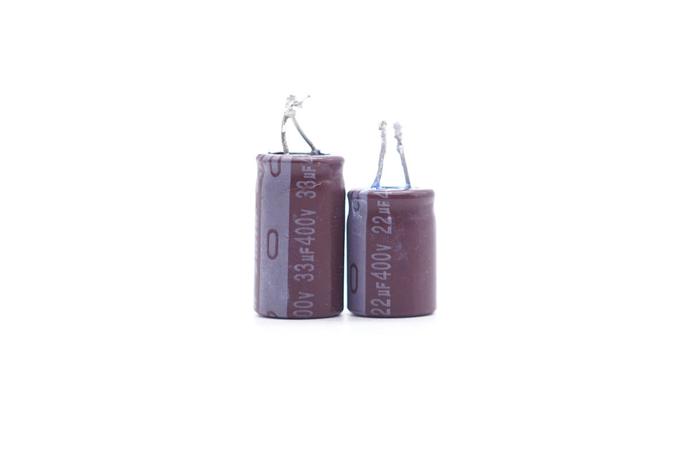

規格分別為400V 33μF和400V 22μF。

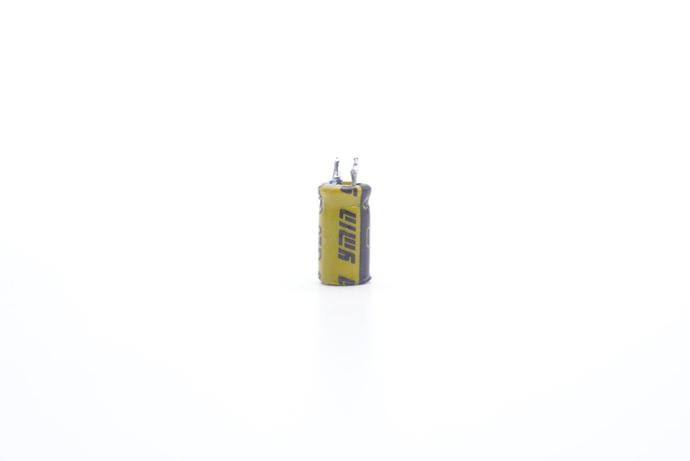

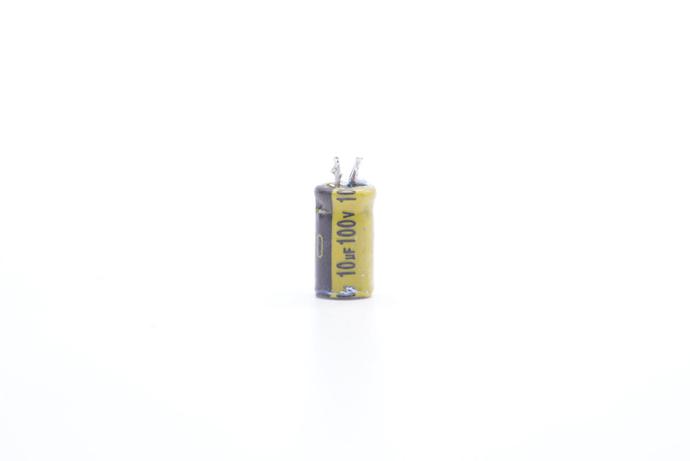

主控芯片供電電容也是來自永銘。
規格為100V 10μF。

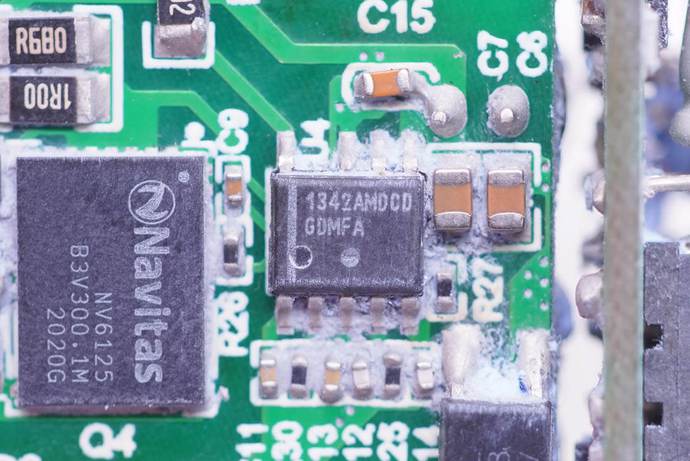

開關電源主控芯片采用ON安森美NCP1342，這是一顆高頻準諧振反激初級PWM控制器，內置主動X2電容放電和多重完善的保護功能，具有超低的待機功耗。

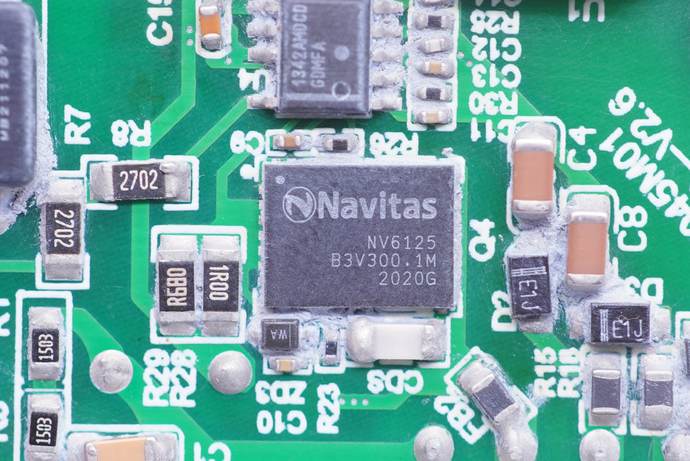

初級開關MOS管采用納微NV6125氮化鎵功率芯片，內置驅動器，無需外置驅動器，175mΩ導阻，耐壓650V，支持2MHz開關頻率，采用散熱增強的QFN6*8mm封裝，適用于升壓，降壓，半橋，全橋開關電源等諸多應用場合。

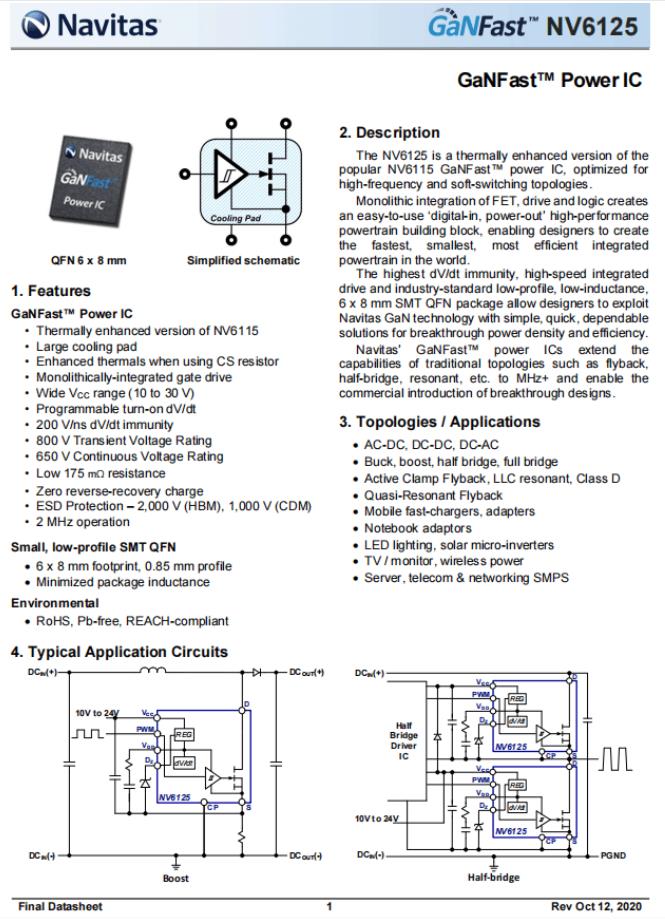

納微NV6125資料信息。
充電頭網了解到，采用該芯片的還有OPPO新款65W超級閃充氮化鎵充電器、聯想thinkplus 65W氮化鎵口紅電源Pro、聯想90W閃充雙口氮化鎵充電器、thinkplus65W氮化鎵快充、鴻達順65W 2C1A氮化鎵快充等多款產品。此外納微其它型號氮化鎵功率芯片還被雷柏65W GaN快充、小米GaN充電器Type-C 65W、OPPO 50Ｗ餅干氮化鎵快充、貝爾金68W雙C口GaN充電器等數十款產品采用。

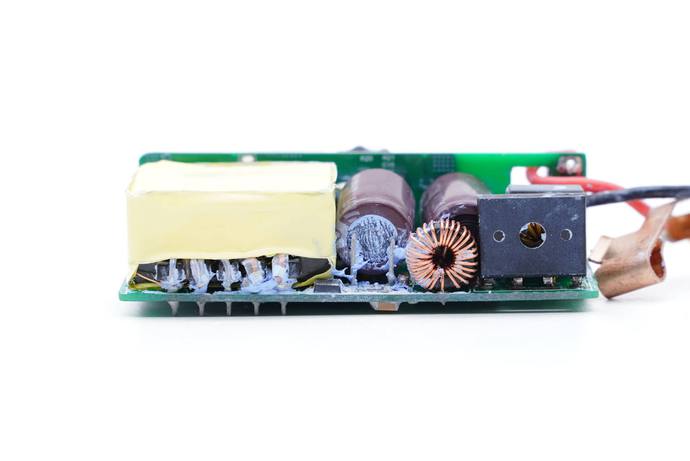

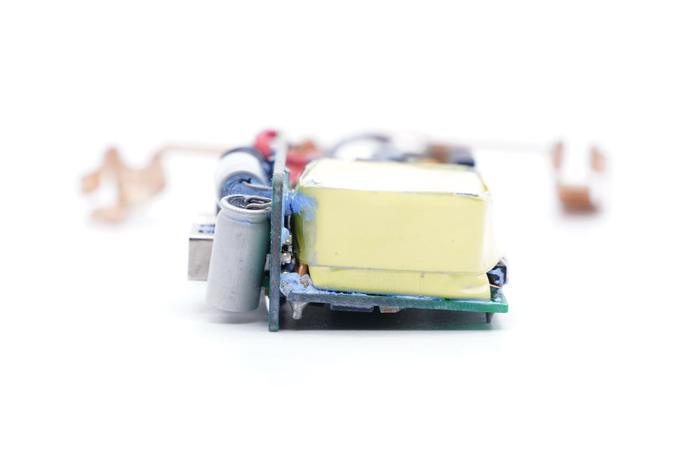

主板另一端是變壓器。

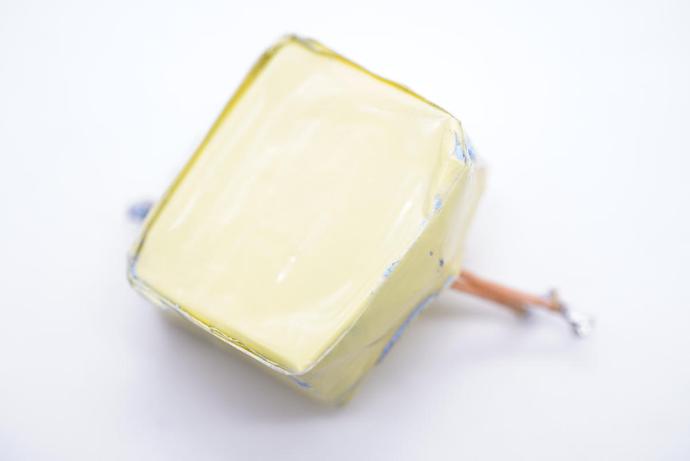

變壓器使用膠帶嚴密包裹。
EL億光 1018光耦，用于初級次級通信，反饋調節輸出電壓。

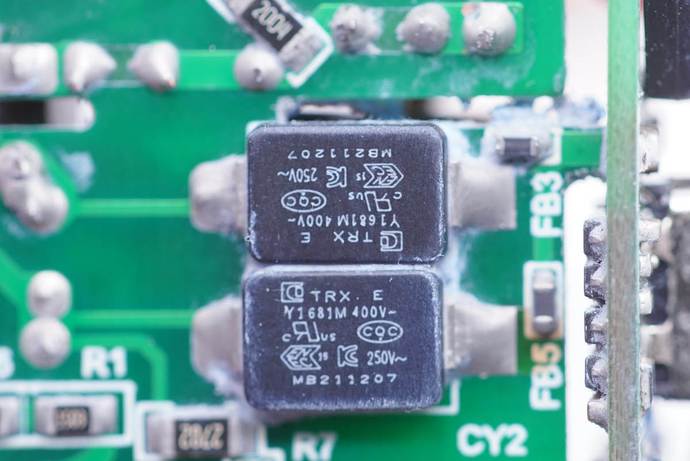

兩顆貼片Y電容來自四川特銳祥科技股份有限公司，具有體積小、重量輕等特色，非常適合應用于氮化鎵快充這類高密度電源產品中。
特銳祥專注于被動元器件的研發、生產及銷售，注冊資本1億元。旗下有自主電容品牌兩類：SMD TRX及DIP TY電容器，TRX將致力于陶瓷材料的研究，以拓展更多品類的應用，為客戶提供更多的解決方案。
充電頭網了解到，特銳祥貼片Y電容除了被麥多多100W氮化鎵、OPPO 65W超級閃充氮化鎵充電器、聯想90W氮化鎵快充、努比亞65W氮化鎵充電器、倍思120W氮化鎵+碳化硅PD快充充電器等數十款大功率充電器使用外，也可應用于海陸通、第一衛、貝爾金等品牌20W迷你快充上，性能獲得客戶一致認可。
輸出端小板上還有一顆特銳祥貼片Y電容。

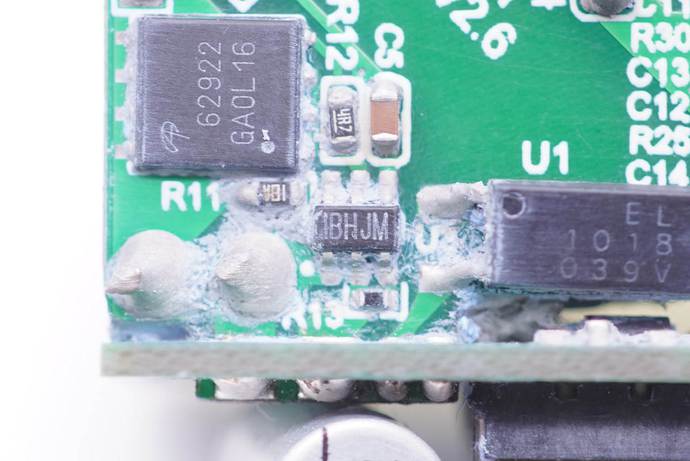

絲印IBHJM次級同步整流控制器，實際型號為MP6908A，來自MPS芯源半導體，最高工作頻率600KHz，支持DCM/CCM/QR準諧振工作模式，內置振鈴檢測防止DCM和QR運行下誤開通，支持邏輯電壓和標準電壓同步整流管。

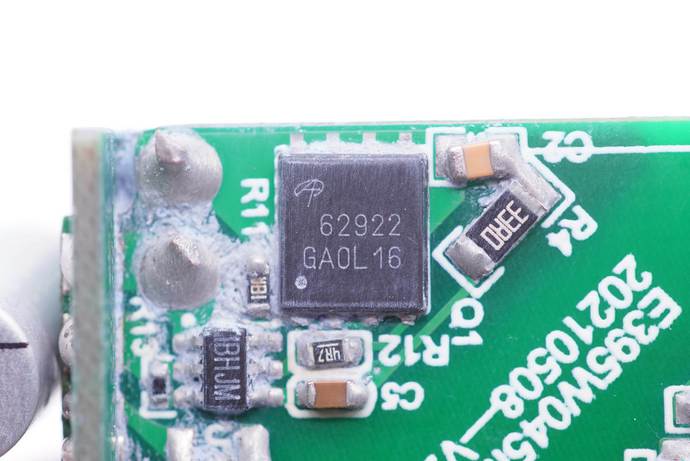

同步整流MOS管為AOS萬代的AONS62922，NMOS，耐壓120V，DFN5*6封裝。

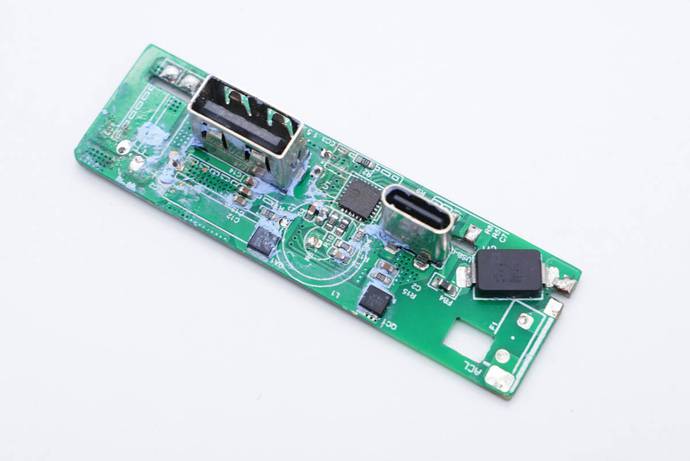

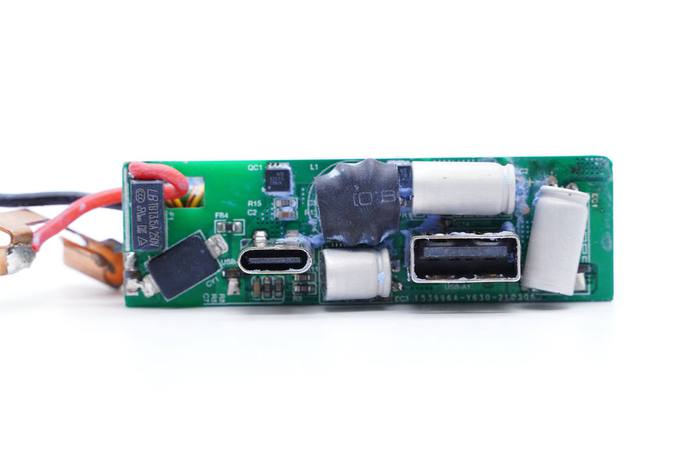

輸出端小板一覽，兩個USB母座直接垂直焊接在小板上，還有固態電容和降壓電感等器件。
將電容以及電感全部拆掉，可以看到小板上還有協議芯片和兩顆MOS管。

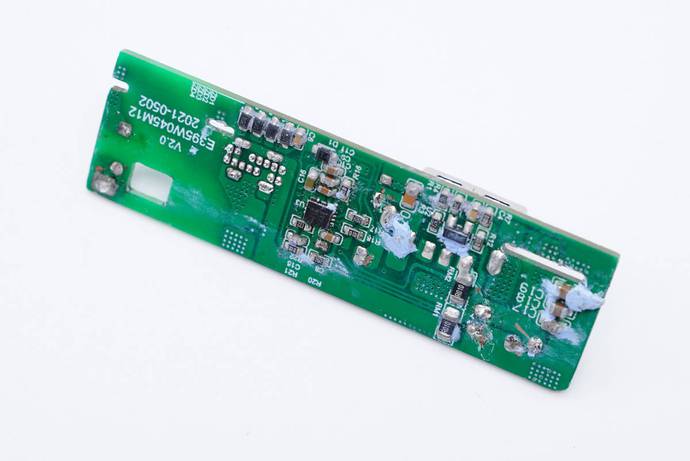

背面中間有一顆降壓轉換器。

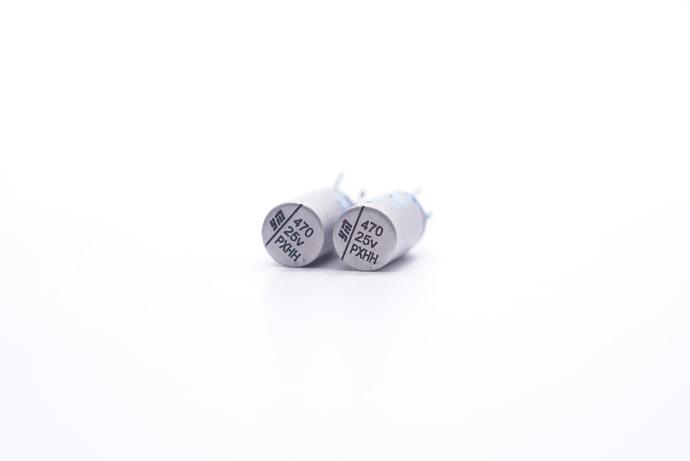

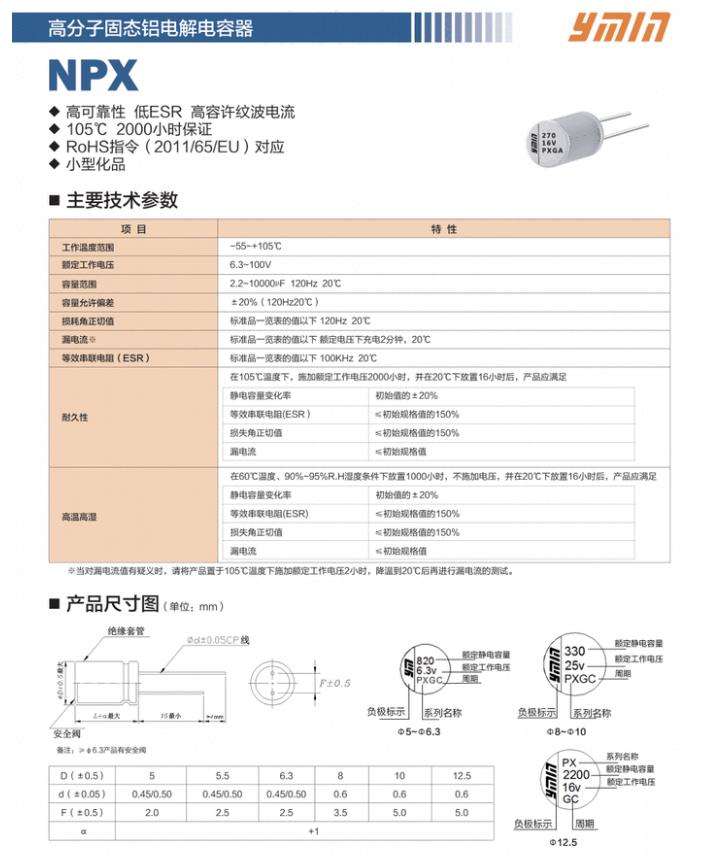

兩顆輸出濾波固態電容采用永銘NPX系列固態電容，規格25V 470μF。該系列電容具有小體積、低ESR、高容許紋波電流、高可靠性、耐開關沖擊等特點。
充電頭網了解到，永銘NPX系列固態電容此前已被安克30W氮化鎵超能充、安克 65W氮化鎵超能充、安克45W氮化鎵超能充、閃極100W 3C1A氮化鎵快充、摩米士65W 2C1A氮化鎵快充、倍思45W 1A1C氮化鎵充電器、努比亞65W氘鋒氮化鎵充電器等產品使用，此外還被應用在小小黑、品勝、邦克仕等品牌20W迷你充上，獲得客戶一致認可。

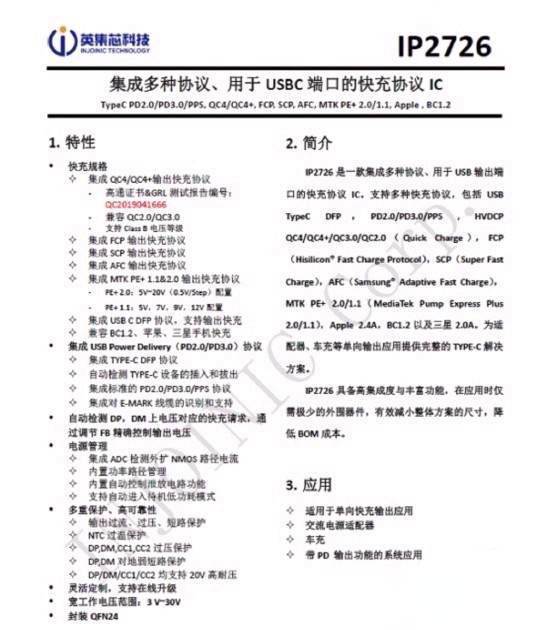

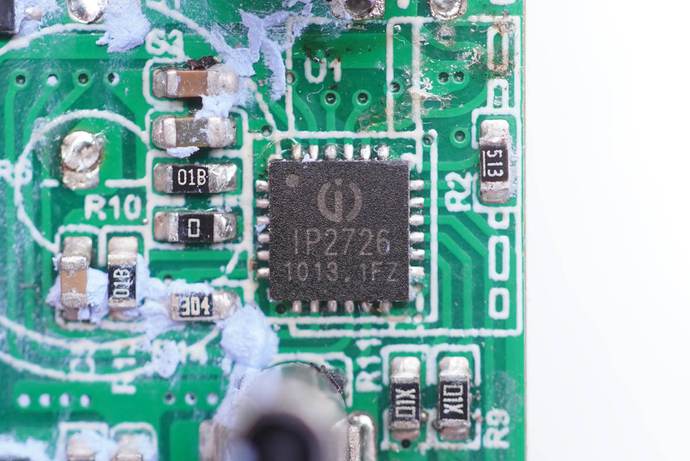

協議芯片采用英集芯IP2726，用于1A1C接口輸出電壓控制。IP2726是一顆集成多種協議、用于USB輸出端口的快充IC，支持Type-C DFP、PD2.0/3.0、PPS、QC4+、QC2.0/3.0、FCP、AFC、SCP、MTK PE+、Apple2.4A、BC1.2以及三星2A等協議。具有高集成度和豐富的功能，在應用時僅需極少的外圍器件，有效減小整體方案的尺寸，降低BOM成本。
充電頭網了解到，英集芯IP2726已經通過了高通QC4+認證，拿到了中國大陸地區第一張QC4+認證證書。
充電頭網了解到，英集芯IP2726此前已被AUKEY 65W 1A1C氮化鎵快充充電器、RAVPOWER 90W雙USB-C口PD快充充電器、斯泰克100W雙USB-C口氮化鎵充電器、麥多多30W 1A1C USB PD快充充電器、坤興18W USB PD3.0 PPS快充充電器等產品采用。此外，英集芯的其它系列快充芯片也獲得小米、華為、三星等客戶的高度認可。

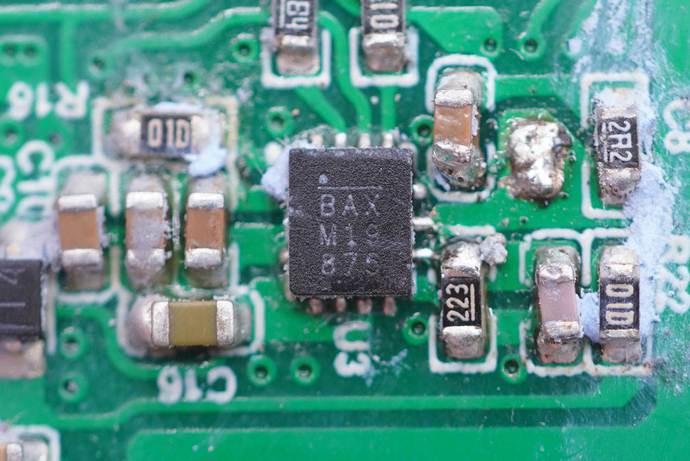

MPS MP2491C的降壓轉換器，最高輸入電壓32V，輸出電流6A，支持可編程的電流限制，當雙口輸出時，用于A口降壓以5V恒壓輸出。

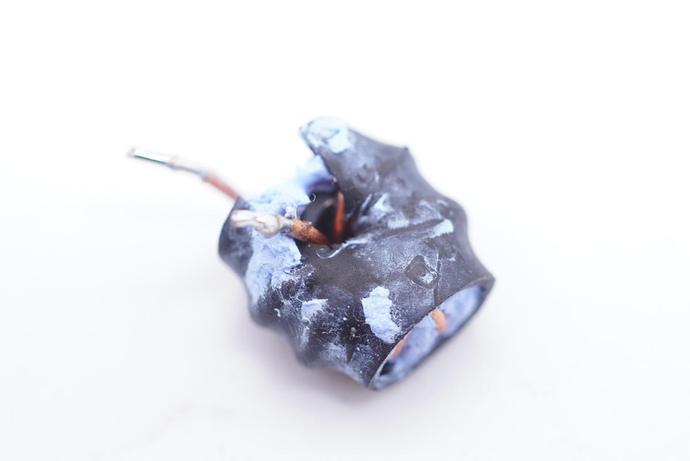

降壓電感外套熱縮管絕緣保護。

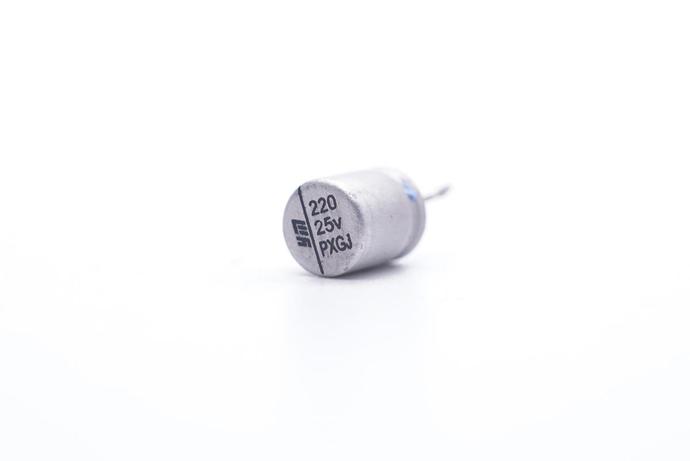

降壓輸出濾波固態電容也是永銘NPX系列，規格為25V 220μF。

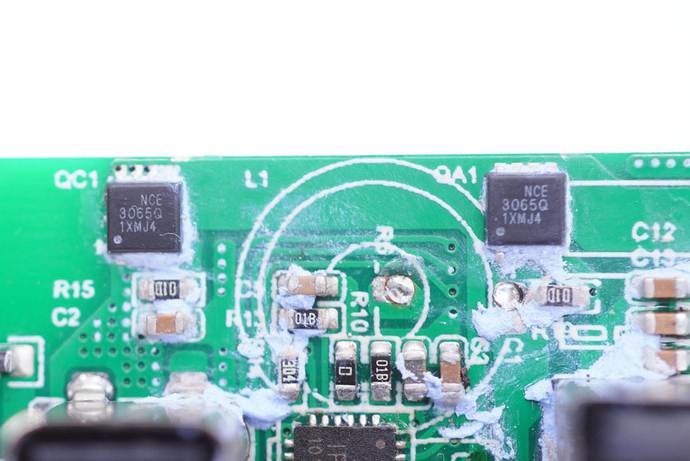

兩顆新功率NCE3065Q，耐壓30V，DFN3.3x3.3封裝，分別作為兩個接口的輸出VBUS開關管。

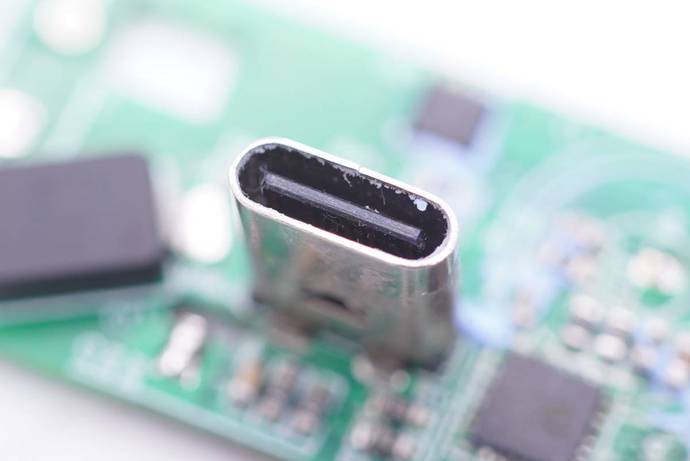

USB-C母座特寫，黑色膠芯不露銅，過孔焊接。

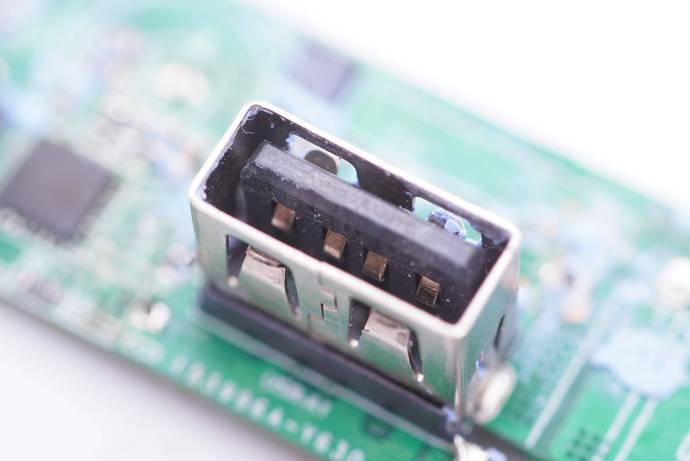

USB-A母座特寫。

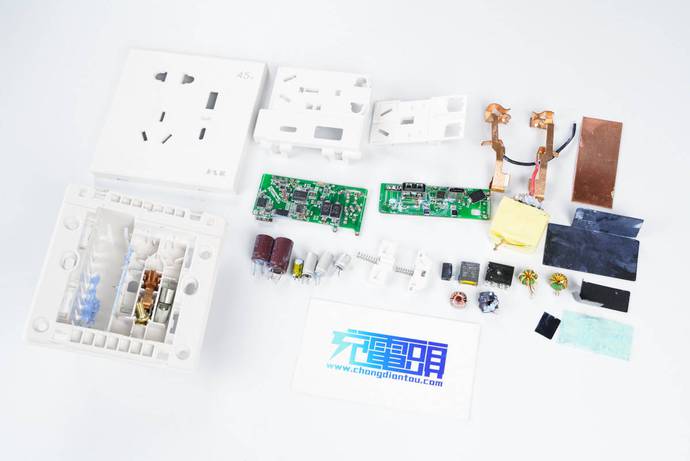

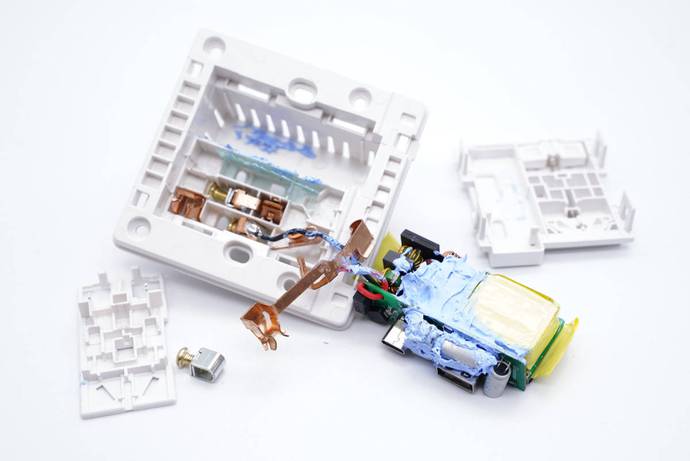

全部拆解完畢，來張全家福。
充電頭網拆解總結
卓飛航45W氮化鎵快充墻插大小和傳統的86面板一樣，能塞入45W大功率充電器模塊正是得益于氮化鎵加持以及巧妙的豎列布局設計。配備1A1C接口支持QC、AFC、FCP、SCP、PD主流快充，兼容新老設備，直接滿足手機、筆電等設備快充需求。產品有白、黑、金三種款式，可以適配更多樣式的居室、酒店等場所。
充電頭網通過拆解發現，這款插座內設兩個槽位，分別用來裝AC插腳銅片和充電器模塊，之間有塑料板隔離，兩者通過導線連接。充電器開關電源采用安森美NCP1342+MPS MP6908A主流高頻QR快充方案，搭配納微NV6125氮化鎵功率芯片以及萬代同步整流管。協議芯片采用英集芯IP2726進行1A1C雙口協議，使用MPS MP2491C進行USB-A口降壓輸出。采用永銘KCX和NPX系列小體積快充電容，幫助充電器模塊進一步壓縮尺寸。
