>產品新聞>拆解報告：創富源迷你33W 1A1C氮化鎵快充充電器
2021-07-29
創富源電子有限公司是得到了國家的高新技術企業證書以及阿里巴巴集團認證的優質供貨商的認證，在全系列快充、全球安規適用版本、全方位功率、多種創新設計覆蓋的OEM&ODM電子設計與制造商解決方案服務商。
近期創富源推出20W迷你充、30W迷你多口充、65W氮化鎵快充等多款功率涵蓋20-120W的全系列PD快充產品，款式豐富多樣，滿足客戶選購需求。本次充電頭網就為大家?guī)?lái)創富源迷你33W氮化鎵快充的拆解，產品有固定/折疊插腳可選，配備1A1C接口，下面就來看看這款充電器做得如何。
值得一提的是，此前充電頭網還拆解了創富源65W 2C1A氮化鎵快充充電器，大家可以點擊鏈接查閱。
一、創富源迷你33W氮化鎵充電器外觀
創富源這款迷你33W氮化鎵充電器有固定和折疊插腳兩種款式，分別滿足居家辦公和外出攜帶等使用需求。
兩款充電器基本只有插腳不同帶來的機身長度不同。
例如充電器參數、1A1C接口配置等基本一樣。下面我們以固定插腳款式為例進行介紹。
創富源迷你33W氮化鎵充電器采用PC材質白色外殼，腰身各面過渡圓潤，頂面邊緣倒角亮面設計，整體非常小巧。

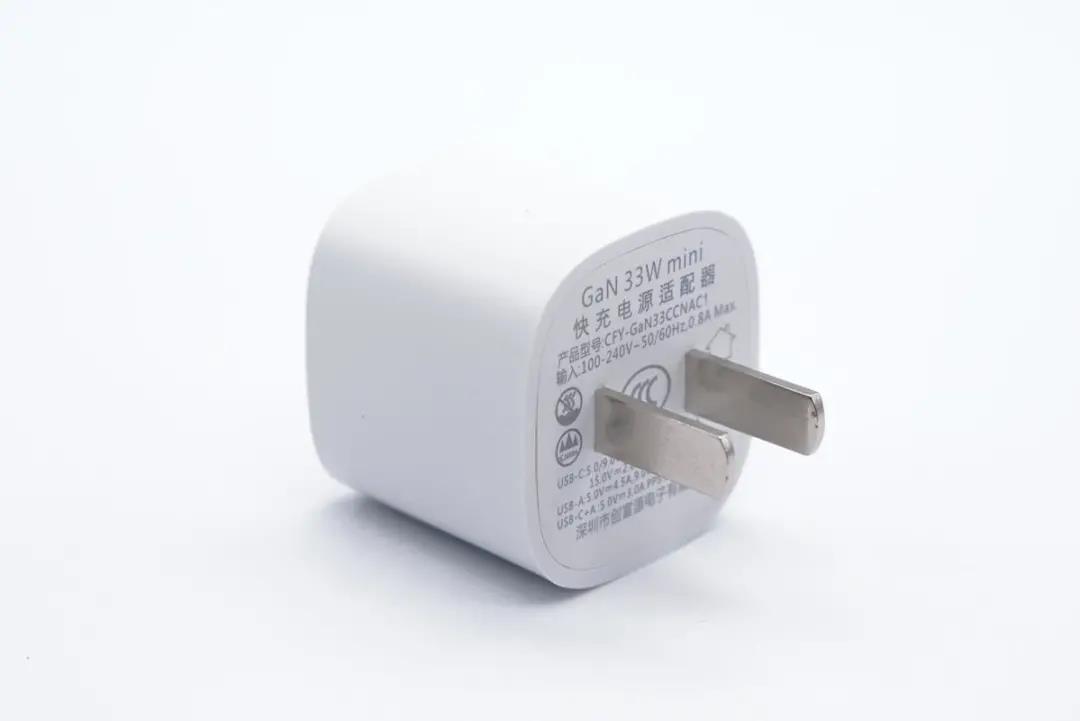

輸入端配備固定式國標插腳。
輸入端外殼上印有充電器參數
型號：CFY-GaN33CCNAC1
輸入：100-240V~50/60HZ 0.8A
USB-C輸出：5V3A、9V3A、12V2.5A、15V2A、20V1.5A、3.3-11V3A
USB-A輸出：5V4.5A、9V2A、12V1.5A
USB-C+A：5V3A
產品已經通過了CCC認證。
輸出頂面配有1A1C接口，分別采用白色和橘紅色膠芯。
測得機身高度為31.57mm。
寬度為32.82mm。
厚度為34.38mm。通過三維可以算得充電器體積約為35.62cm3，功率密度約為0.93W/cm3。
和蘋果30W充電器直觀對比，體積優勢非常明顯。
拿在手上的直觀感受。
凈重約為41g。
使用ChargerLAB POWER-Z KT002測得USB-A口支持Apple 2.4A、Samsung 5V2A、DCP協議，以及QC2.0/3.0、AFC、FCP快充協議。
另外使用KT002測得USB-C口支持Apple 2.4A、Samsung 5V2A、DCP協議，以及QC2.0/3.0、AFC、FCP、PD3.0、PPS快充協議。
此外PDO報文顯示C口還具備5V3A、9V3A、12V2.5A、15V2A、20V1.5A五組固定電壓檔位，以及3.3-11V3A和3.3-16V2A兩組PPS電壓檔位。
二、創富源迷你33W氮化鎵充電器拆解
拆開外殼取出PCBA模塊。
測得模塊長度為27.53mm。
寬度為25.13mm。
厚度為26.43mm。
PCBA模塊由兩顆小板垂直焊接組成，電容等器件打膠加固。
高壓濾波電解電容以及輸出濾波固態電容外套黃色膠套絕緣。
其中一塊小板背面設有保險絲、整流橋、同步整流芯片、協議芯片以及輸出VBUS開關管，初次級間設有隔離板。
另一塊小板背面有開關電源主控芯片、開關管、光耦和貼片Y電容。
將兩塊小板拆分開，側邊小板正面有工字電感、兩顆高壓濾波電解電容和變壓器。
保險絲來自藍寶，額定電流2A。
WRMSB30M整流橋特寫。
工字電感特寫。
兩顆高壓濾波電解電容采用永銘KCX系列，規格均為400V 22μF，其工作溫度范圍在-55℃~105℃，3000小時壽命，并具備抗雷擊、低漏電流（低待機功耗）、高紋波電流、高頻低阻抗等性能優勢。
充電頭網了解到，憑借小體積的特點，永銘KCX系列電解電容還被公牛65W氮化鎵快充、飛利浦65Ｗ氮化鎵快充插座、摩米士65W 2C1A氮化鎵快充充電器、柚比30W 1A1C氮化鎵快充充電器、京造65W 1A1C氮化鎵快充充電器、努比亞65W 2C1A氘鋒氮化鎵快充等產品采用，獲得客戶一致認可。
開關電源主控芯片為南芯SC3021D，支持170KHz GaN直驅，專為30W氮化鎵充電器設計，在該方案下可采用ATQ17/15繞線式變壓器，極具性價比。
據了解，南芯SC3021x滿足各類高頻QR快充需求，采用專有的GaN直驅設計，省去外置驅動器或者分立驅動器件；集成分段式供電模式，單繞組供電，無需復雜的供電電路；內置高壓?jiǎn)?dòng)及交流輸入Brown In/Out功能，集成了X-cap放電功能。
充電頭網拆解了解到，南芯快充芯片可應于充電器、車充、移動電源、儲能電源等產品，此前已被安克PowerHouse II 400戶外電源、羽博300W便攜式儲能電源、三星45W PD快充車充、紫米20號200W PD快充移動電源、紫米65W 2C1A桌面PD快充、安克Nano 20W PD快充充電器等數十款產品采用，品質獲得客戶高度認可。
氮化鎵功率芯片采用英諾賽科INN650DA04，耐壓650V，導阻480mΩ（max），具備高頻高效、極低損耗、快速主動散熱等特點，同時采用DFN5*6封裝，實現小體積、高效率的充電器設計。
英諾賽科INN650DA04資料信息。
INN650DA04是InnoGaN系列第二代新品，此前已被古石科技迷你30W氮化鎵快充、科訊迷你33W快充氮化鎵、REMAX 30W氮化鎵快充、努比亞30W氮化鎵方糖快充、睿元實業33W 1A1C氮化鎵快充等數十款30W快充產品采用，芯片質量獲得市場認可。
變壓器特寫。
CT-1019光耦，用于初級次級通信，反饋輸出電壓。
貼片Y電容來自四川特銳祥科技股份有限公司，具有體積小、重量輕等特色，非常適合應用于氮化鎵快充這類高密度電源產品中。
特銳祥專注于被動元器件的研發、生產及銷售，注冊資本1億元。旗下有自主電容品牌兩類：SMD TRX及DIP TY電容器，TRX將致力于陶瓷材料的研究，以拓展更多品類的應用，為客戶提供更多的解決方案。
充電頭網了解到，特銳祥貼片Y電容除了被麥多多100W氮化鎵、OPPO 65W超級閃充氮化鎵充電器、聯想90W氮化鎵快充、努比亞65W氮化鎵充電器、倍思120W氮化鎵+碳化硅PD快充充電器等數十款大功率充電器使用外，也可應用于海陸通、第一衛、貝爾金等品牌20W迷你快充上，性能獲得客戶一致認可。
同步整流芯片采用士蘭微SD8525H，內置100V低壓MOS，支持CCM/DCM/QR模式，超快速關斷，關斷時間小于20ns，采用SOP8封裝。
輸出濾波固態電容特寫，規格為25V 470μF。
協議芯片采用云矽半導體XPD738，用于1C1A雙口控制。XPD738通過了USB PD3.0認證（TID：3479），支持PD2.0/3.0、PPS、QC2.0/3.0、FCP、SCP、HVSCP、AFC等快充協議，很適合應用在1C1A雙端口充電設備上，支持任意單口快充雙口輸出5V，在A口連接蘋果充電線但未接入蘋果手機時，C口仍然有快充。
云矽半導體XPD738資料信息。
充電頭網拆解了解到，云矽半導體XPD系列快充協議芯片已被聯想20W 1A1C快充插座、傲基20W PD快充充電器、倍思20W迷你PD快充、海陸通20W PD快充、傲基1A1C 32W快充、奧?？?0W USB PD快充、樂奇領先20W PD快充等多個品牌的數十款產品采用，抓住20W PD快充風口，富滿集團云矽半導體單月PD協議芯片銷量突破千萬顆。
輸出VBUS開關管采用真茂佳ZM130P03M，耐壓30V，導阻13mΩ，DFN3x3封裝。
USB-C母座特寫，過孔焊接。
USB-A母座特寫。
全部拆解完畢，來張全家福。
充電頭網拆解總結
創富源這款迷你33W氮化鎵充電器在配備1A1C接口情況下，整體尺寸只有31.5*32.5*34mm，功率密度高達0.93W/cm3，十分小巧，滿足消費者對33W迷你充的需求。
而配備的1A1C萬金油接口可適配更多設備，支持QC、AFC、FCP、PD、PPS快充協議，具備5-20V齊全電壓檔位，具備3.3-11V3A和3.3-16V2A兩組PPS電壓檔位，整體兼容性很好，滿足各大品牌安卓手機、平板快充需求。
充電頭網通過拆解了解到，充電器采用兩塊電路板組合焊接，L型結構設計，電容、變壓器等器件打膠加固，電容套有絕緣膠套，初次級間設有隔離板。
充電器采用南芯SC3021D主控搭配英諾賽科INN650DA04二代氮化鎵功率器件，以及士蘭微SD8525H同步整流芯片組成高頻QR開關電源，云矽半導體XPD738協議芯片控制雙口輸出電壓。永銘小體積電容進行高壓濾波，整體用料主流。
