ELECOM宜麗客是日本知名的電腦配件公司，旗下鍵鼠等產品多次獲得BCN獎，近年宜麗客也在慢慢涉足快充電源市場，此前充電頭網就拆解過宜麗客一款自帶USB-C線纜的45W PD快充充電器。
近期充電頭網又拿到了宜麗客一款45W充電器，不過是基于氮化鎵黑科技設計的，配備折疊插腳以及單USB-C接口，支持PD3.0通用快充協議。下面我們就對這款充電器進行詳細拆解，看看做工用料如何。
一、ELECOM 45W充電器外觀
充電器采用PC材質黑色外殼，表面磨砂處理，機身造型平直，整體很端莊有氣質。

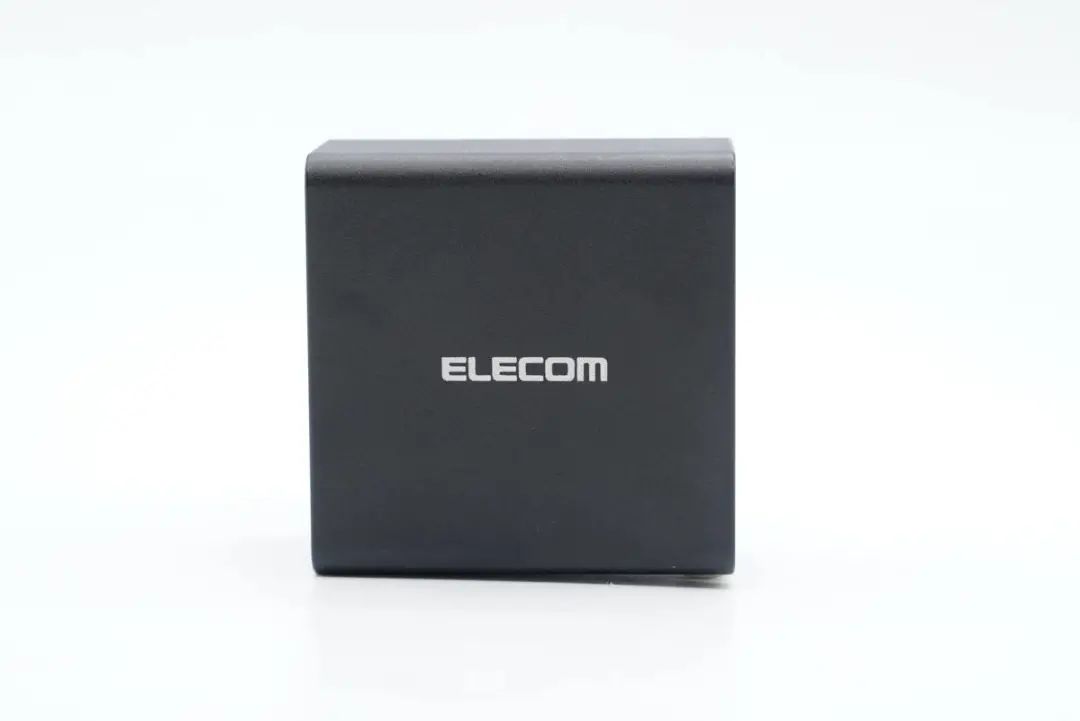

機身正面中心印有ELECOM品牌logo。

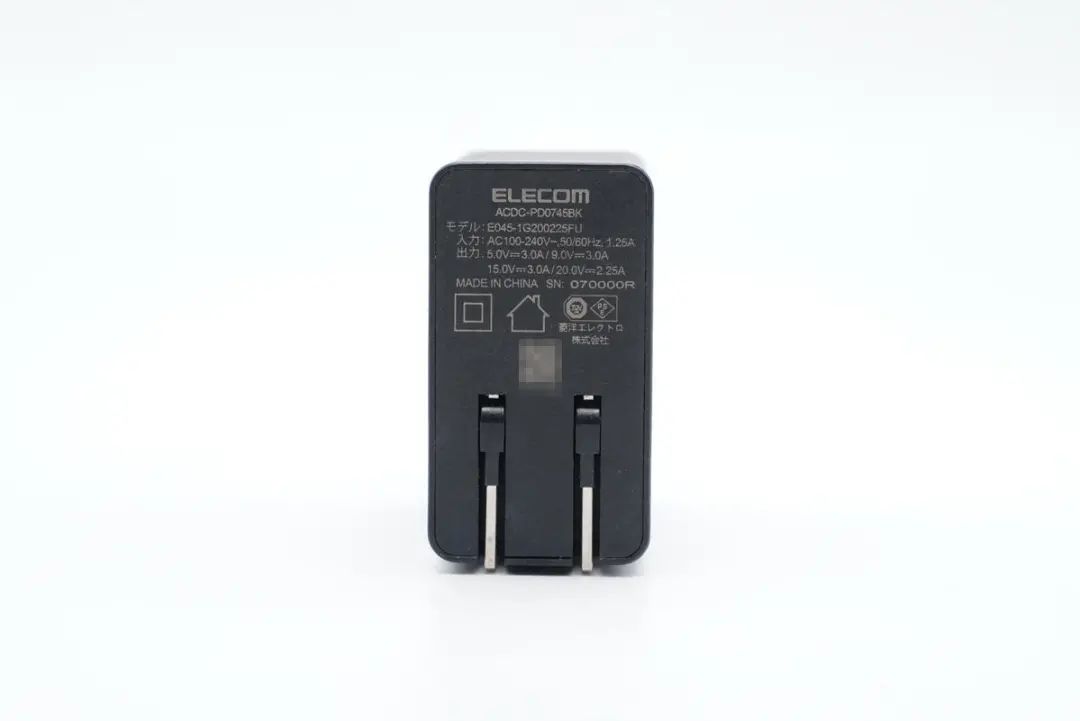

輸入端外殼上印有充電器參數
型號：E045-1G200225FU
輸入：100-240V~50/60Hz 1.25A
輸出：5V3A、9V3A、15V3A、20V2.25A
USB-C單口輸出：45W Max
C口輸出：45W
充電器已經通過了PSE認證，以及VI能效認證。

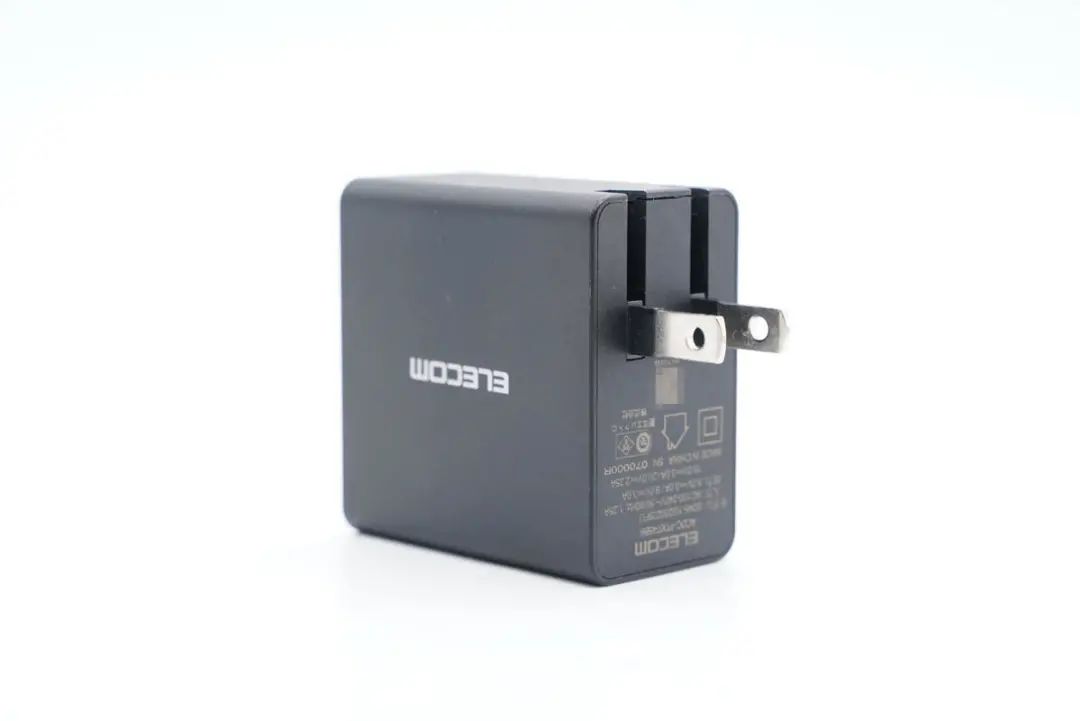

配備可折疊美規插腳，攜帶方便且不會刮傷包里其它設備。

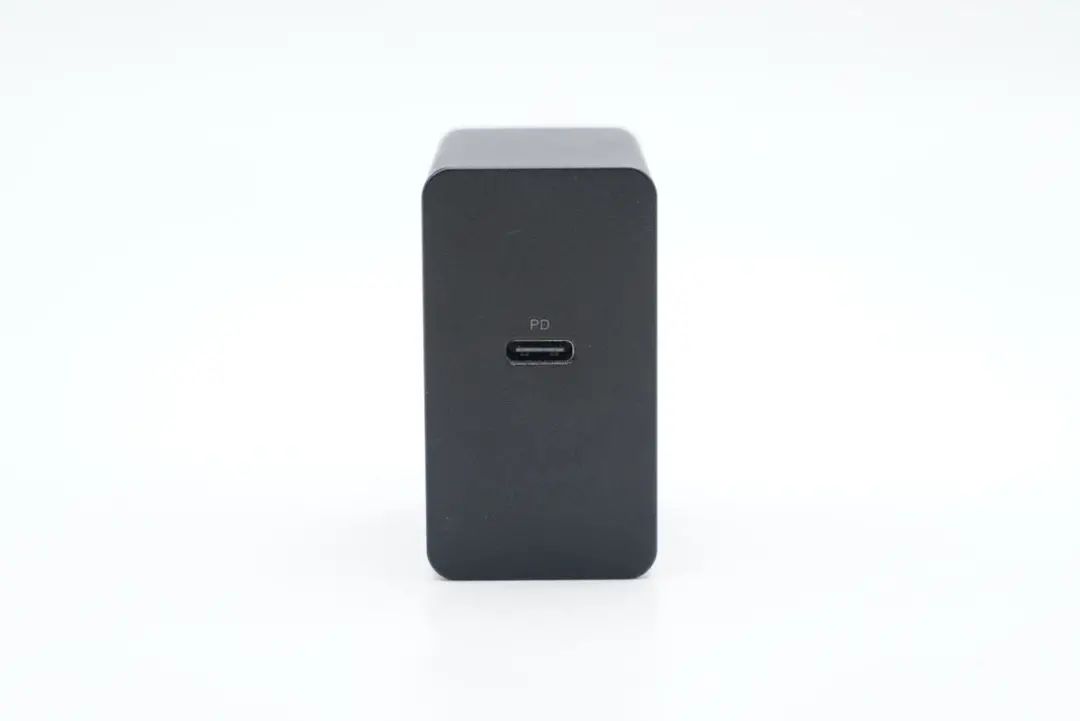

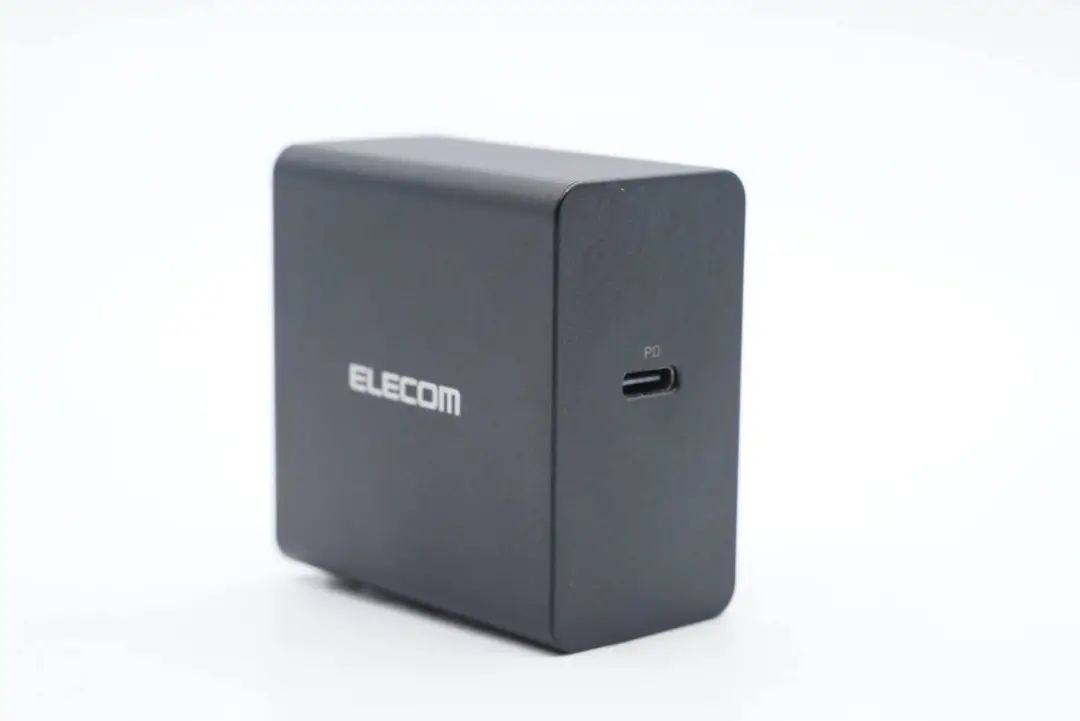

輸出端配有單USB-C接口，黑色膠芯不露銅。

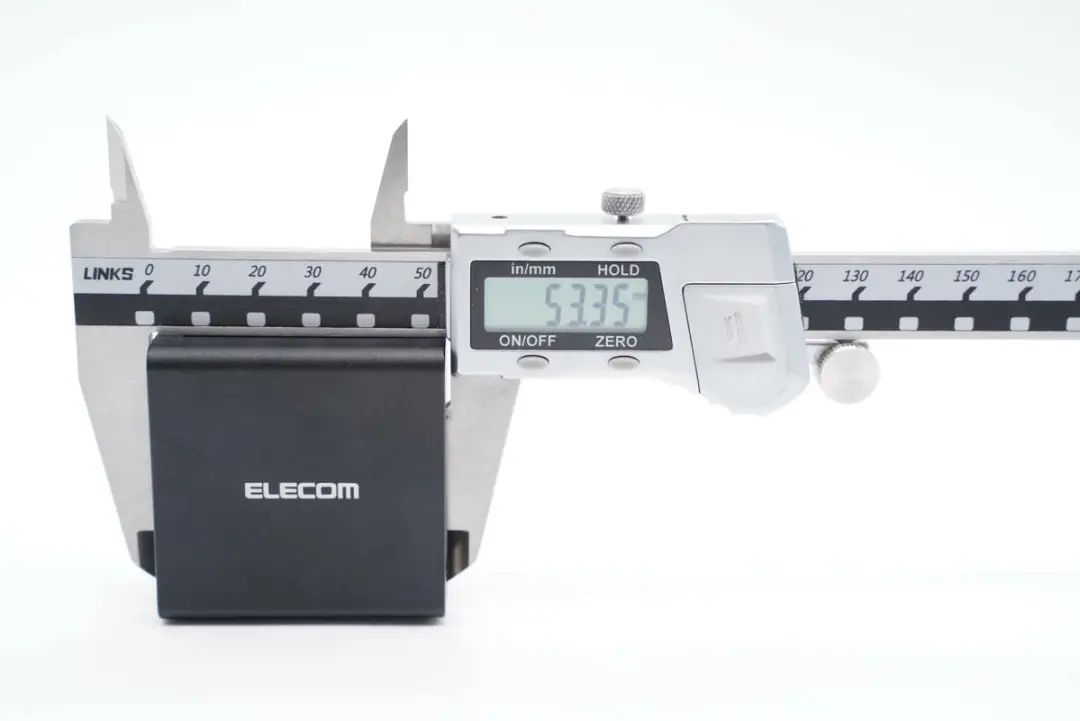

測得充電器機身高度為53.35mm。

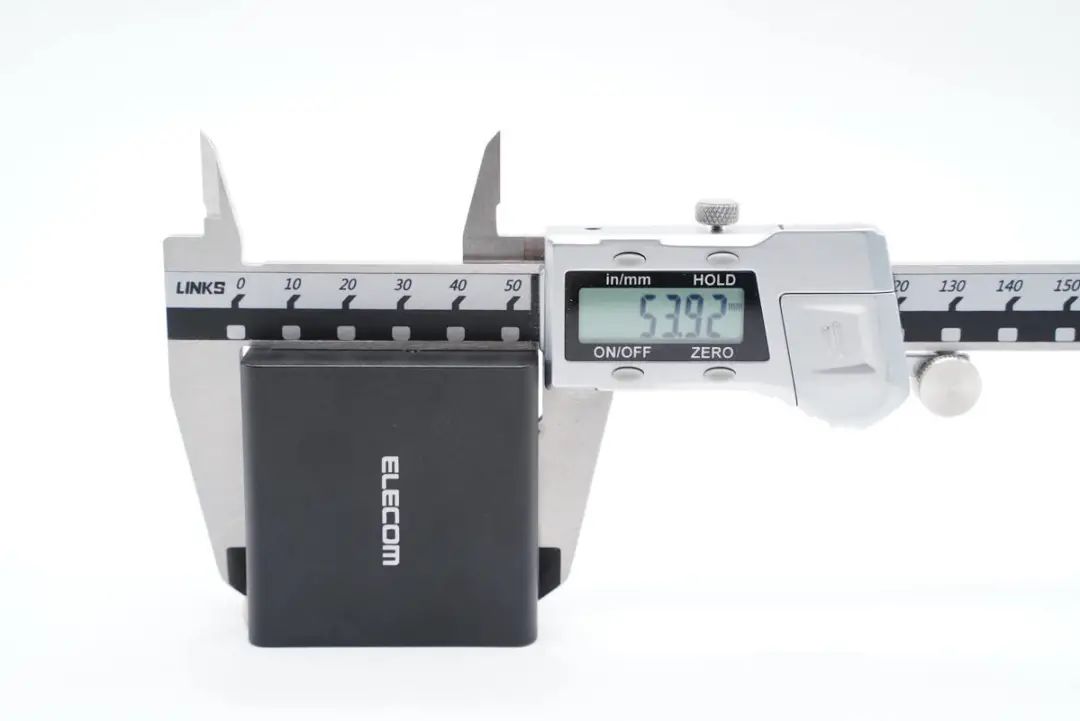

寬度為53.92mm。

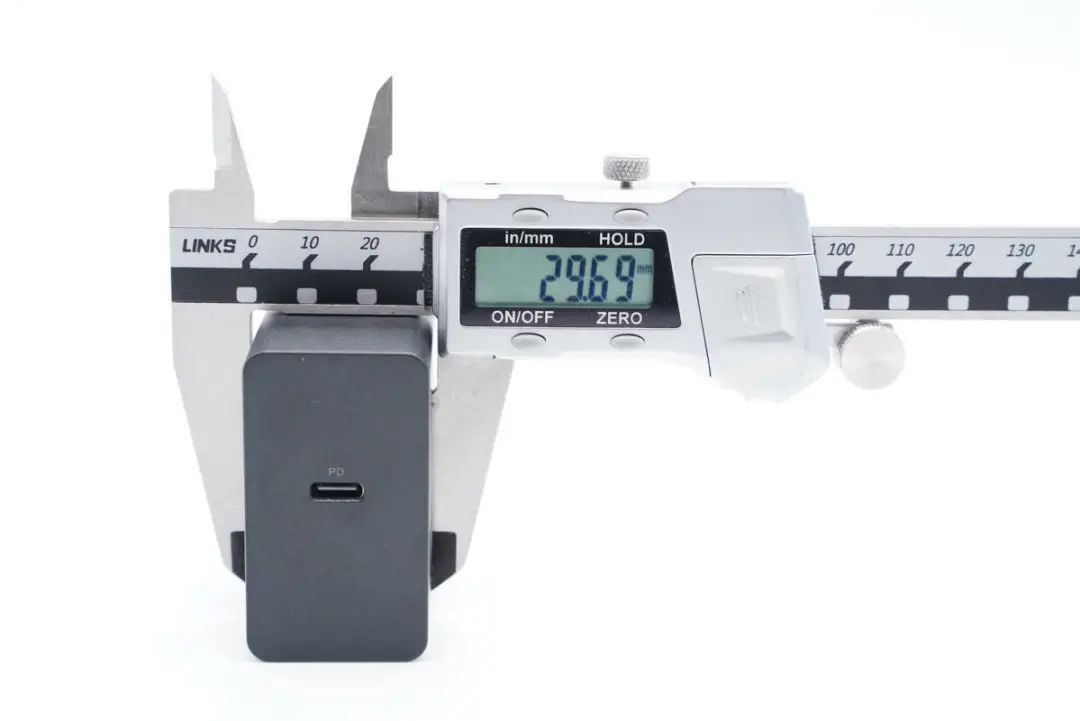

厚度為29.69mm。

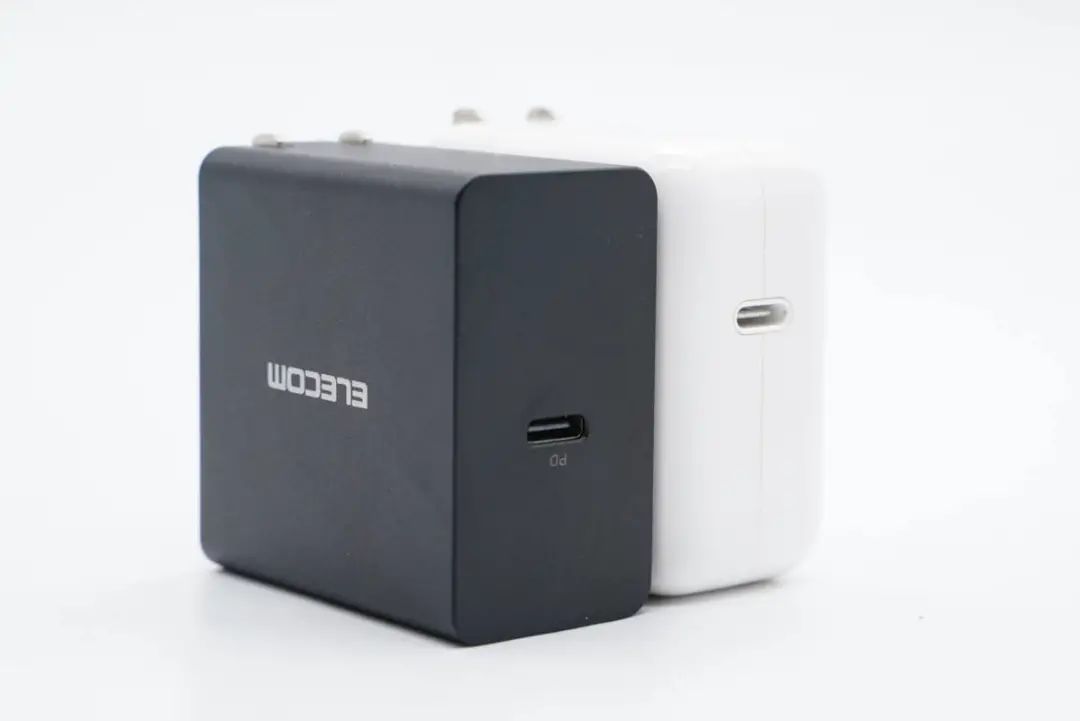

和蘋果30W充電器對比，體積相當。

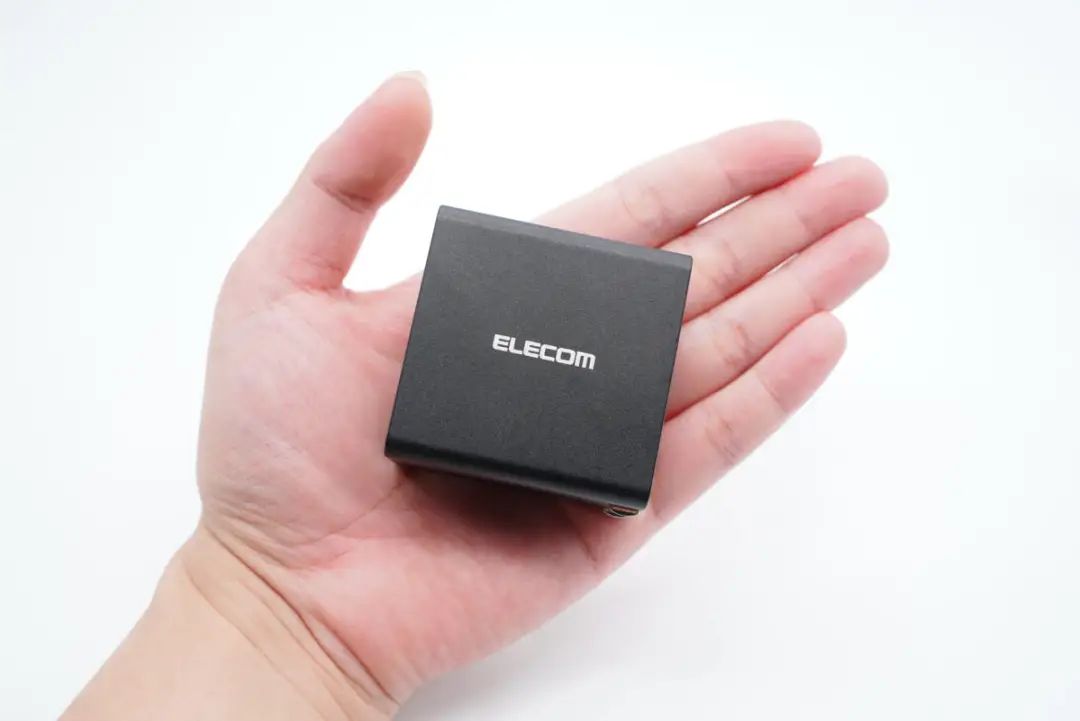

拿在手上的大小直觀感受。

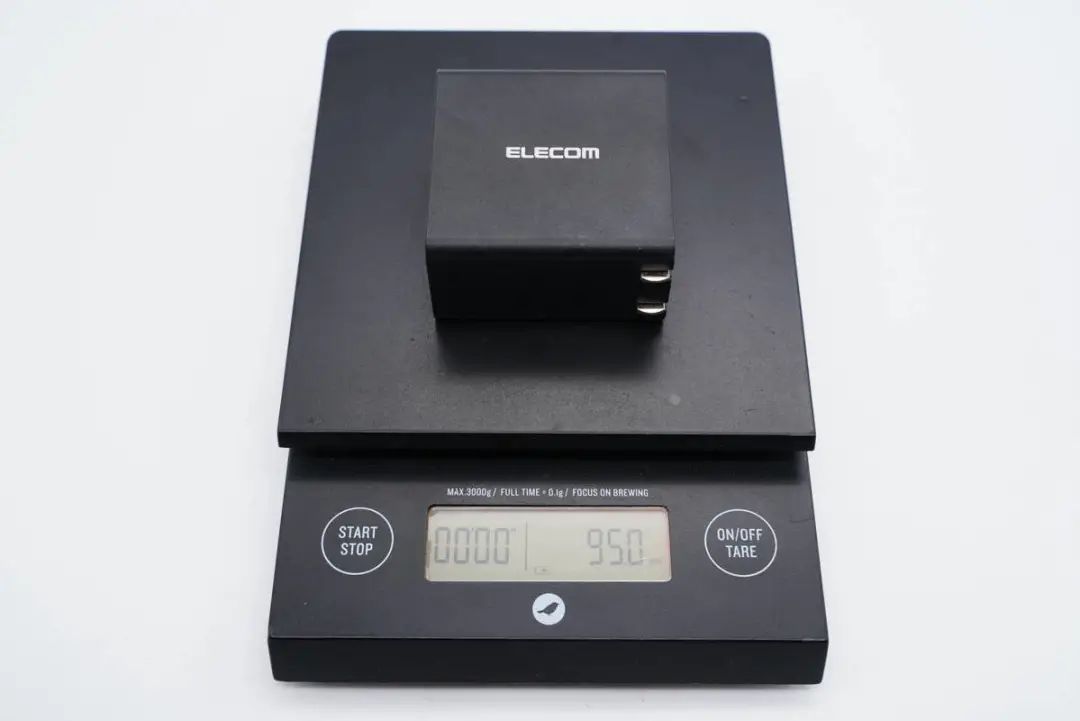

凈重約為95g。

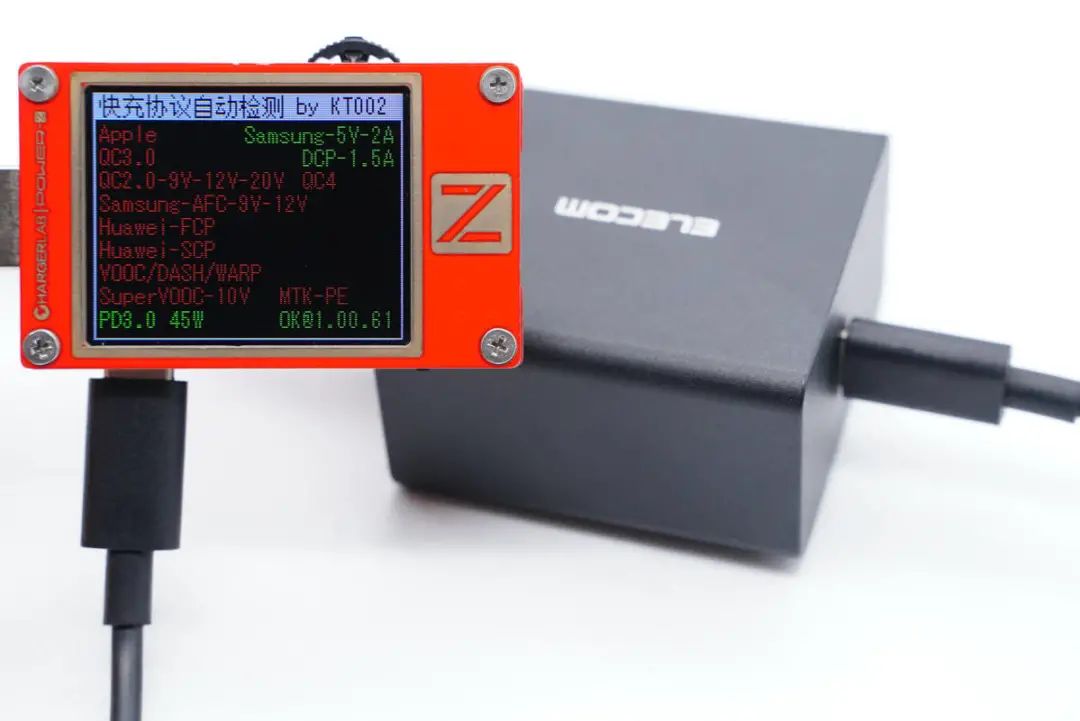

使用ChargerLAB POWER-Z KT002測得USB-C口僅支持PD3.0快充協議。
PDO報文顯示C口還具備5V3A、9V3A、15V3A、20V2.25A四組固定電壓檔位。
二、ELECOM 45W充電器拆解

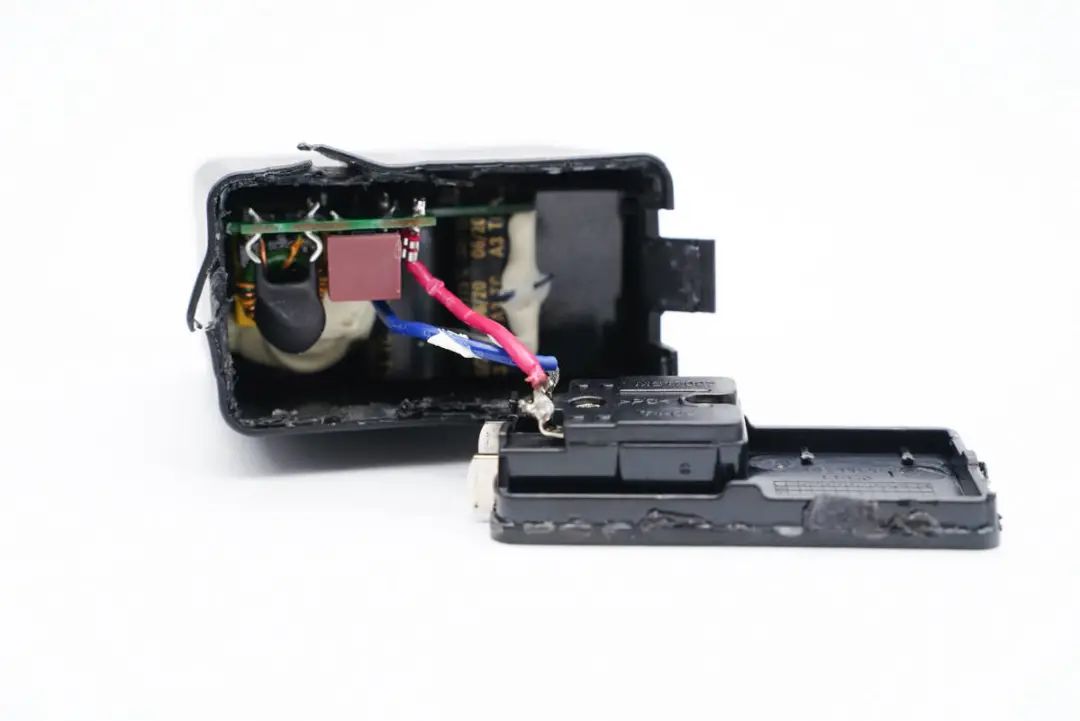

將輸入端外殼拆開，超聲波焊接封裝。
充電器初次級間設有絕緣隔離板，電容打膠加固。

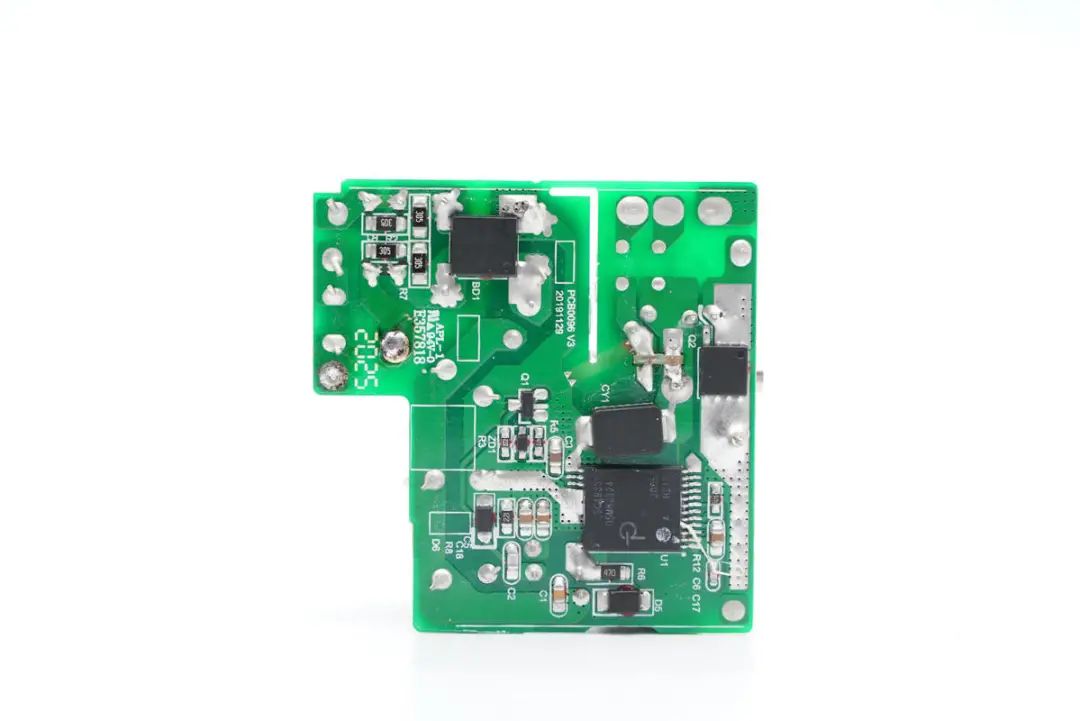

背面設有整流橋、開關電源主控芯片、同步整流管等。

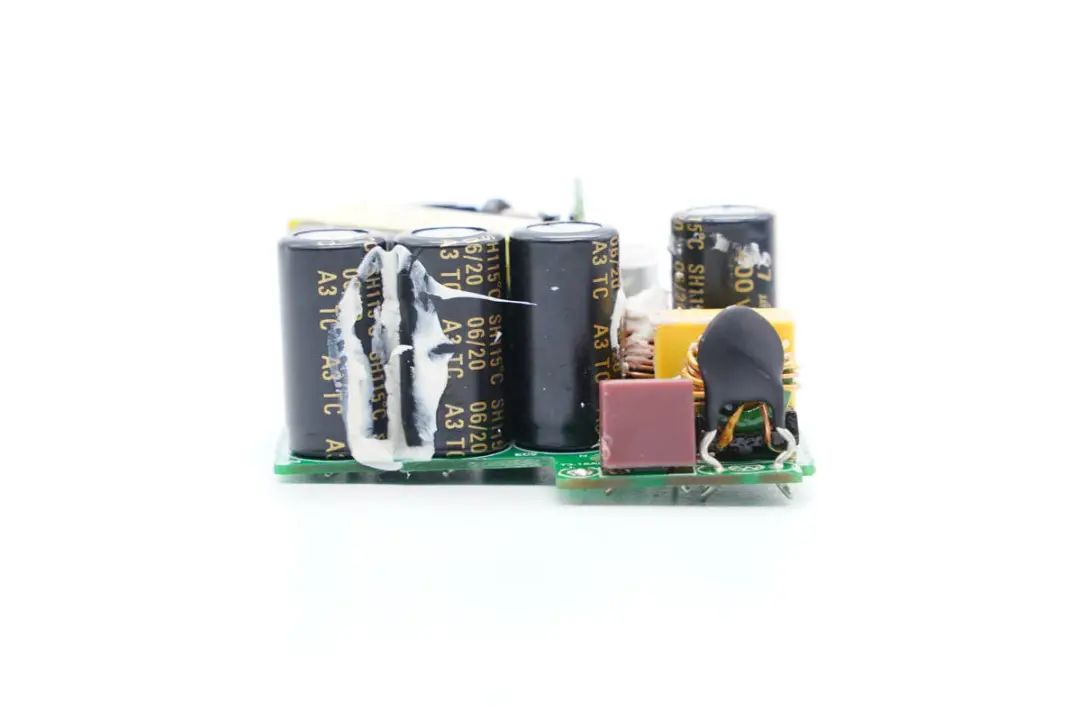

輸入端一覽，設有延時保險絲、NTC浪涌抑制電阻、共模電感、安規X電容、高壓濾波電解電容、濾波電感器件。

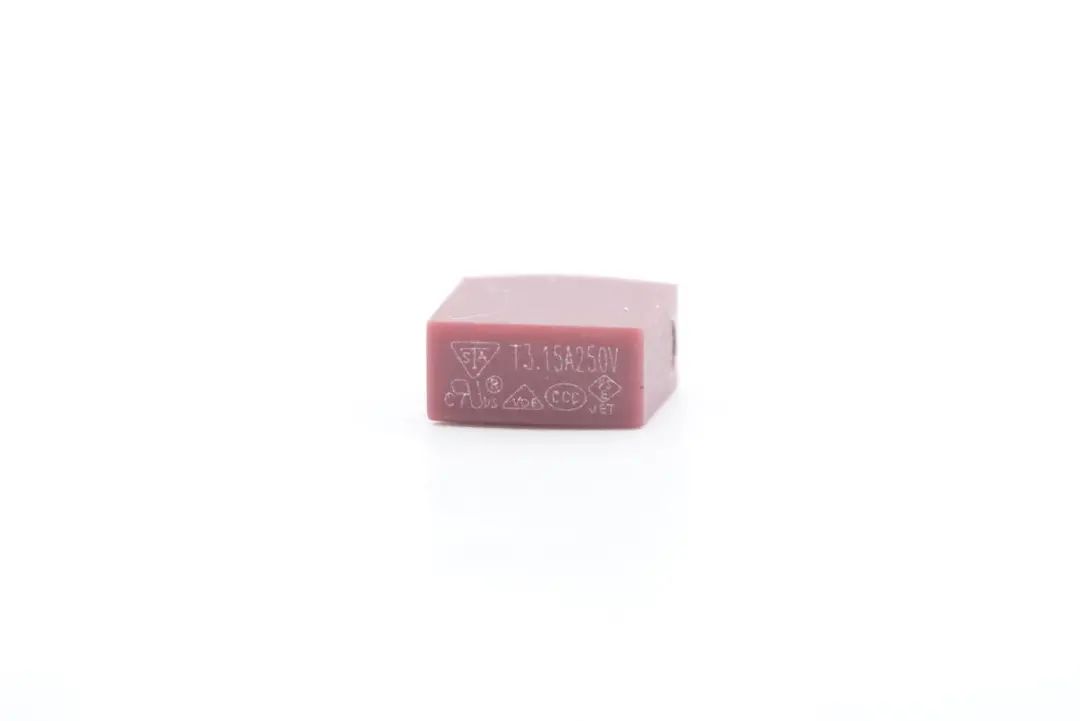

延時保險絲特寫，規格為3.15A 250V。

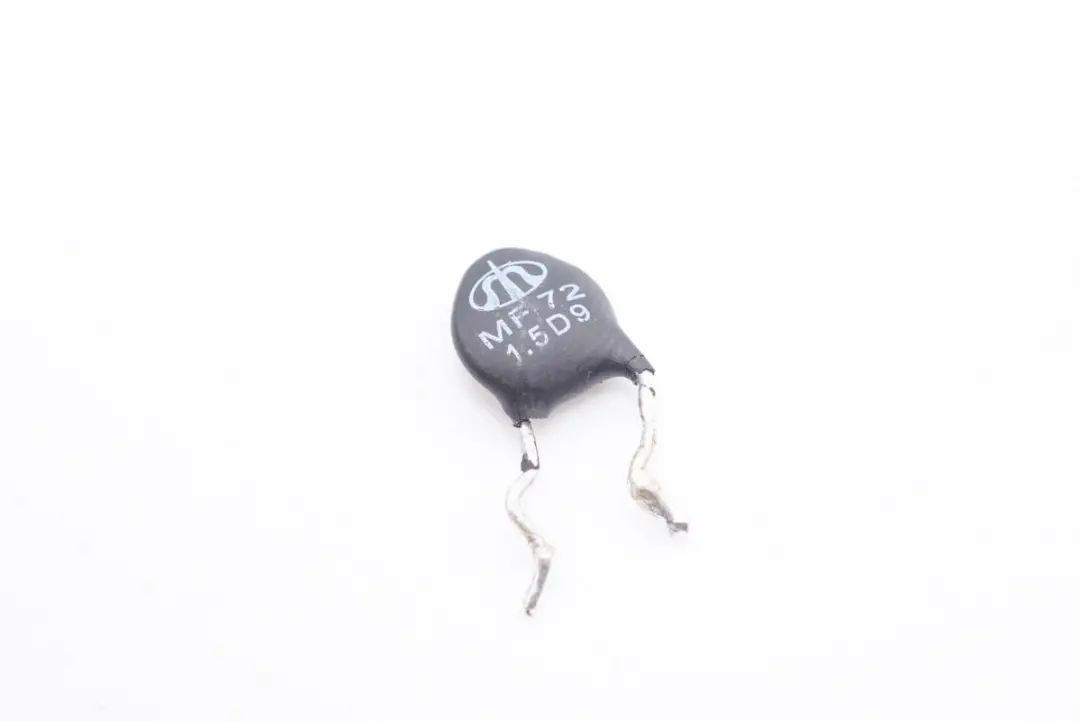

NTC浪涌抑制電阻，用于抑制上電浪涌電流。

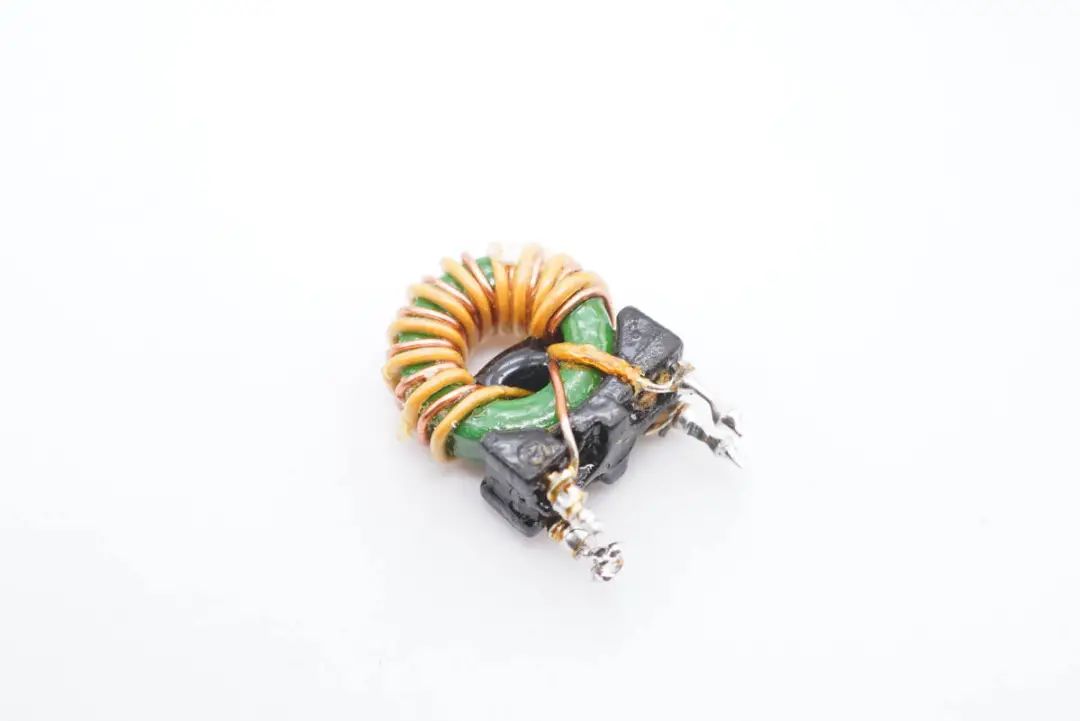

共模電感雙線繞制，用于濾除EMI干擾。

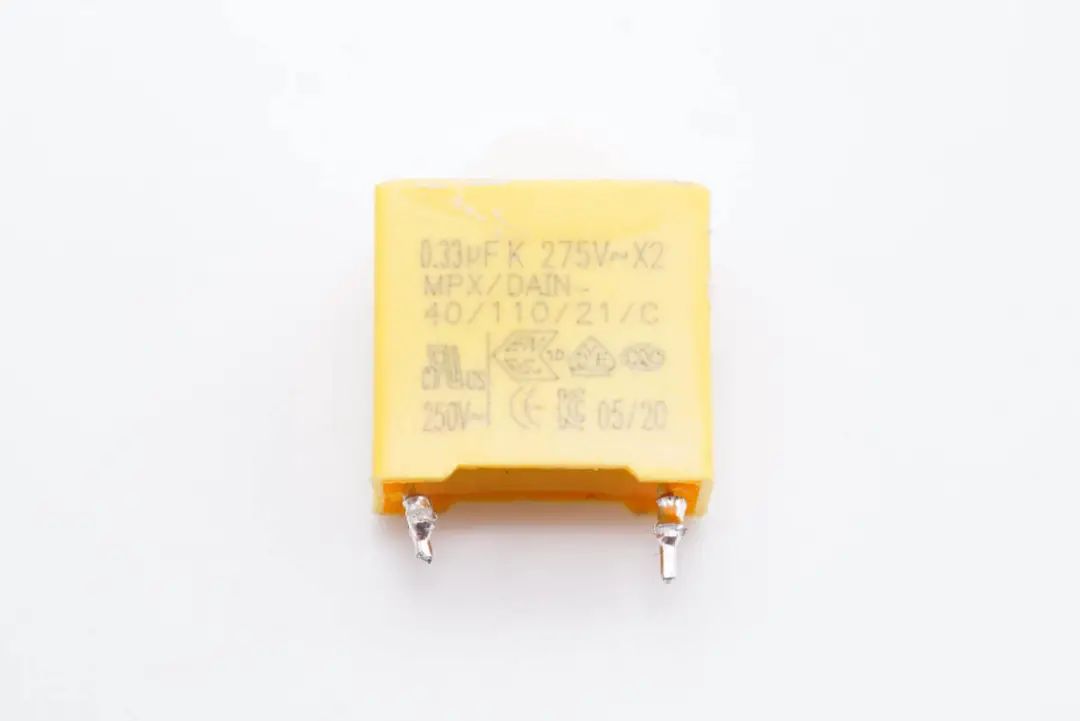

安規X電容特寫，容量0.33μF。

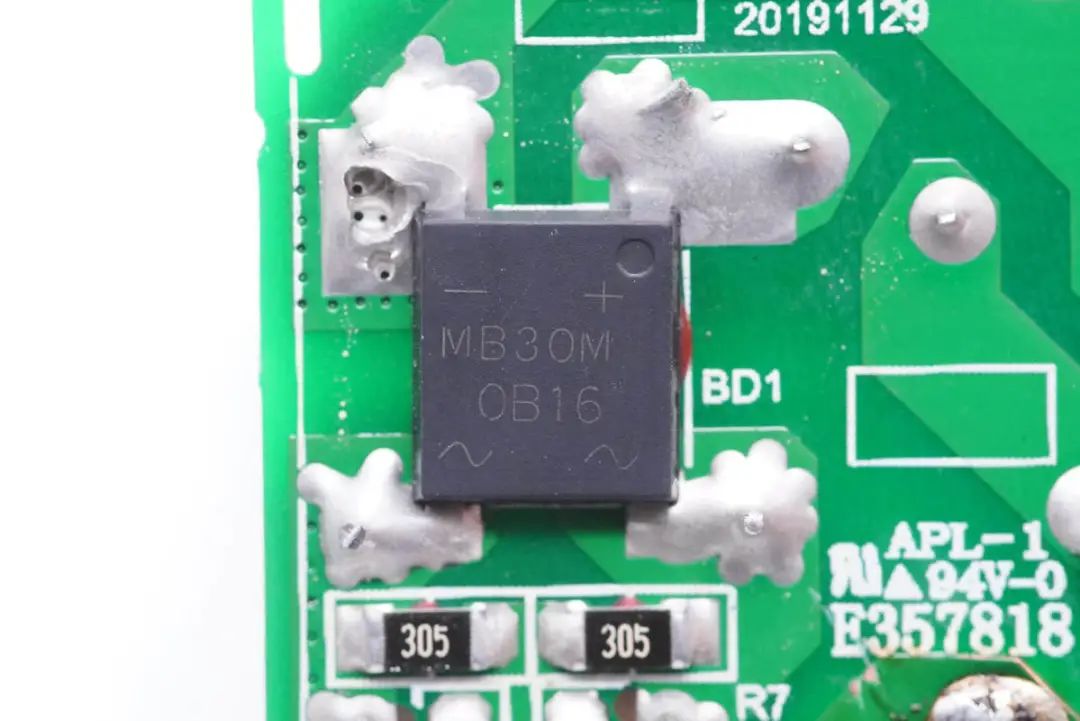

MB30M整流橋特寫。

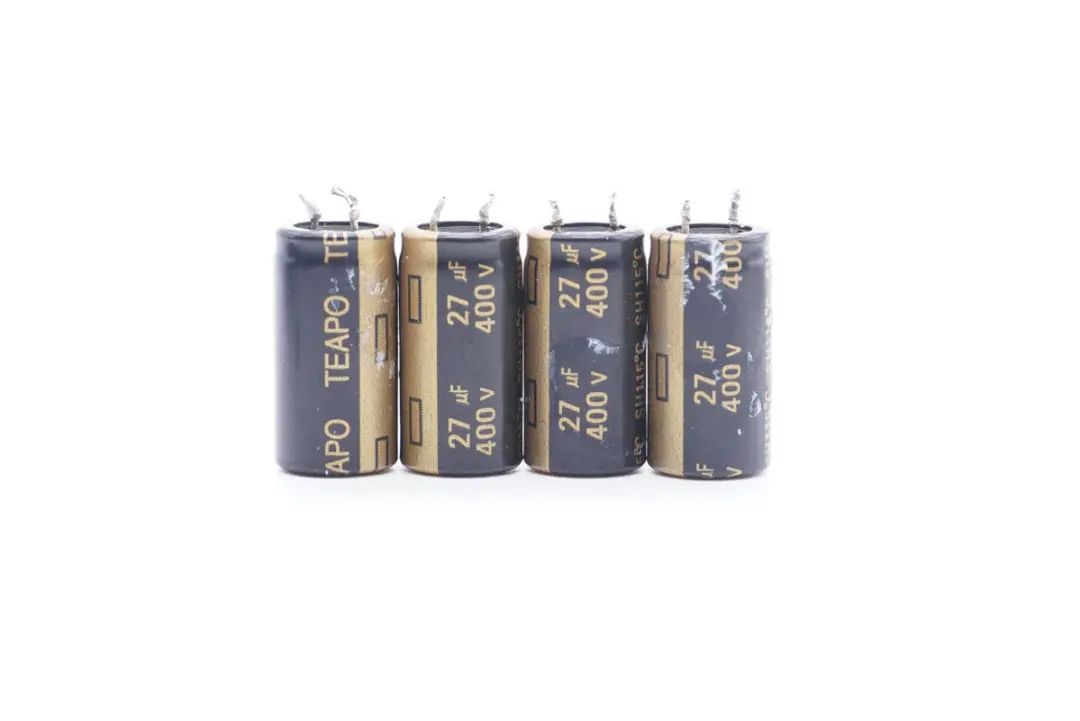

四顆高壓濾波電解電容來自TEAPO智寶，規格均為400V 27μF。

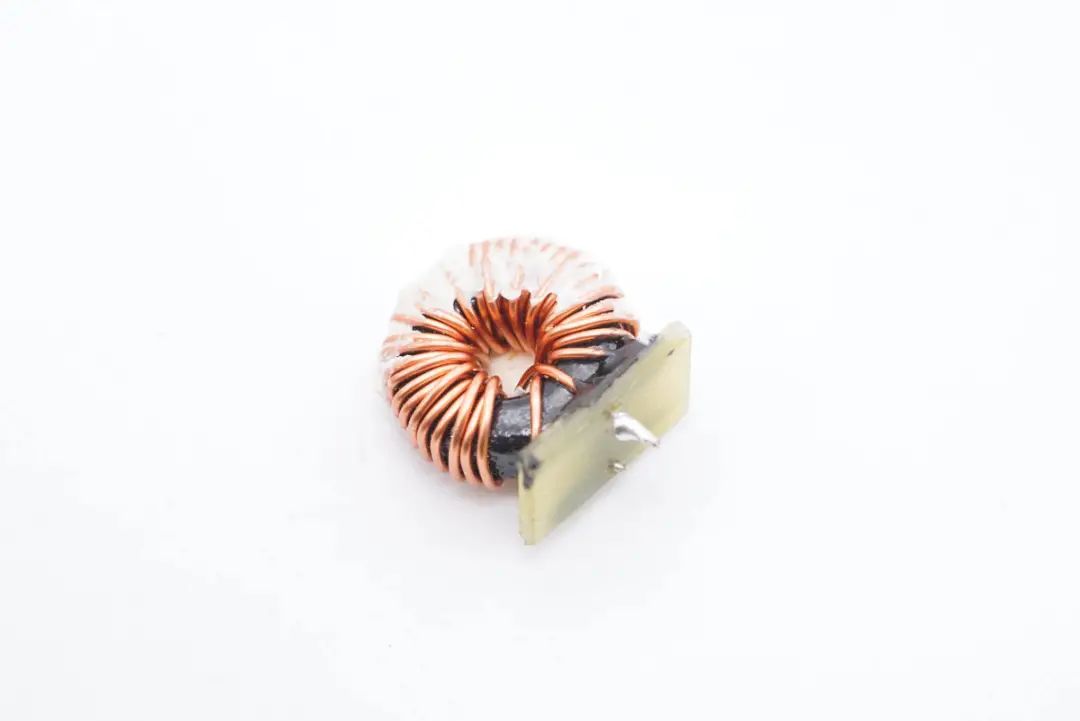

濾波電感特寫，底部設有絕緣小板。

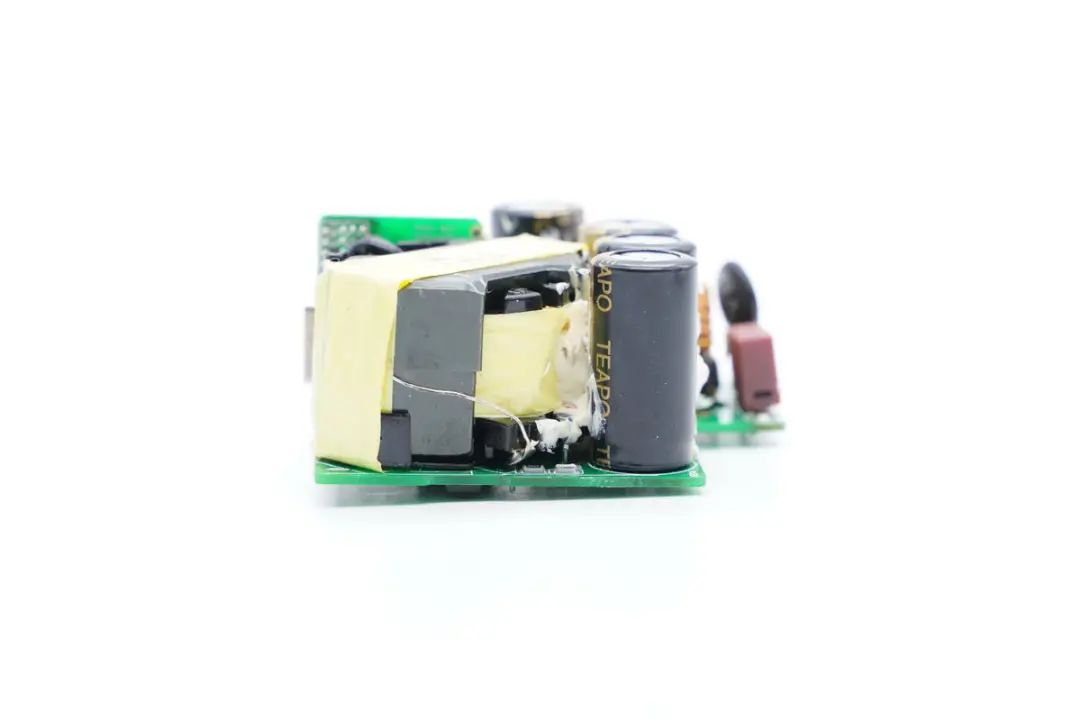

板子左側設有變壓器。

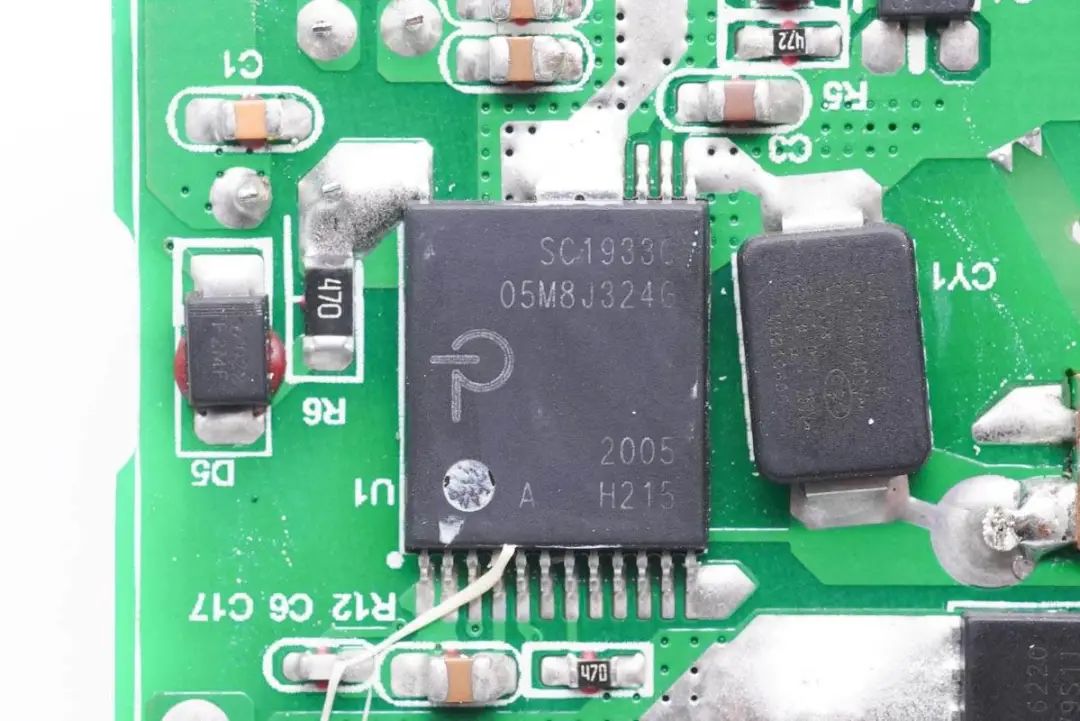

充電器主控芯片采用PI SC1933C，該芯片內置GaN功率器件，屬于PI的PowiGaN系列，也是PI推出的首款GaN電源產品，支持寬輸入范圍下65W輸出。得益于氮化鎵功率器件高頻率低損耗的優勢，能夠提高充電器的功率密度，減小體積和重量，更加便于攜帶。
PI SC1933C無需外圍元件即可提供精確的恒壓/恒流/恒功率，并輕松與外接快充協議接口IC協同工作，因此適用于高效率反激式設計，內置同步整流控制器和反饋，更加節省外部元件。

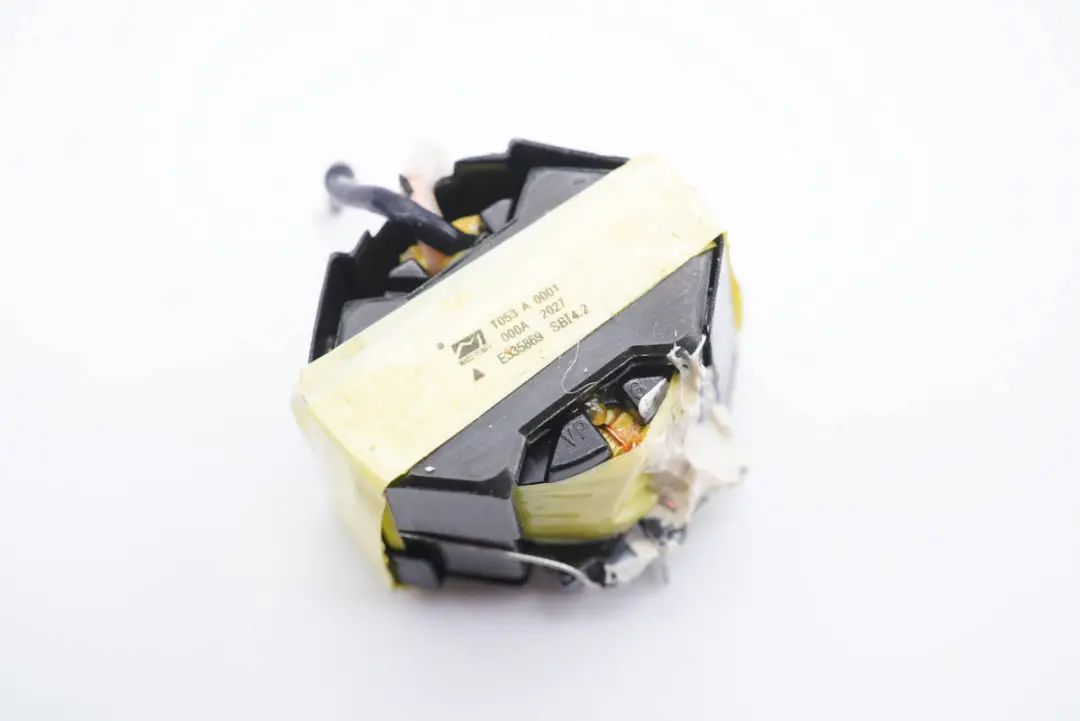

變壓器特寫。

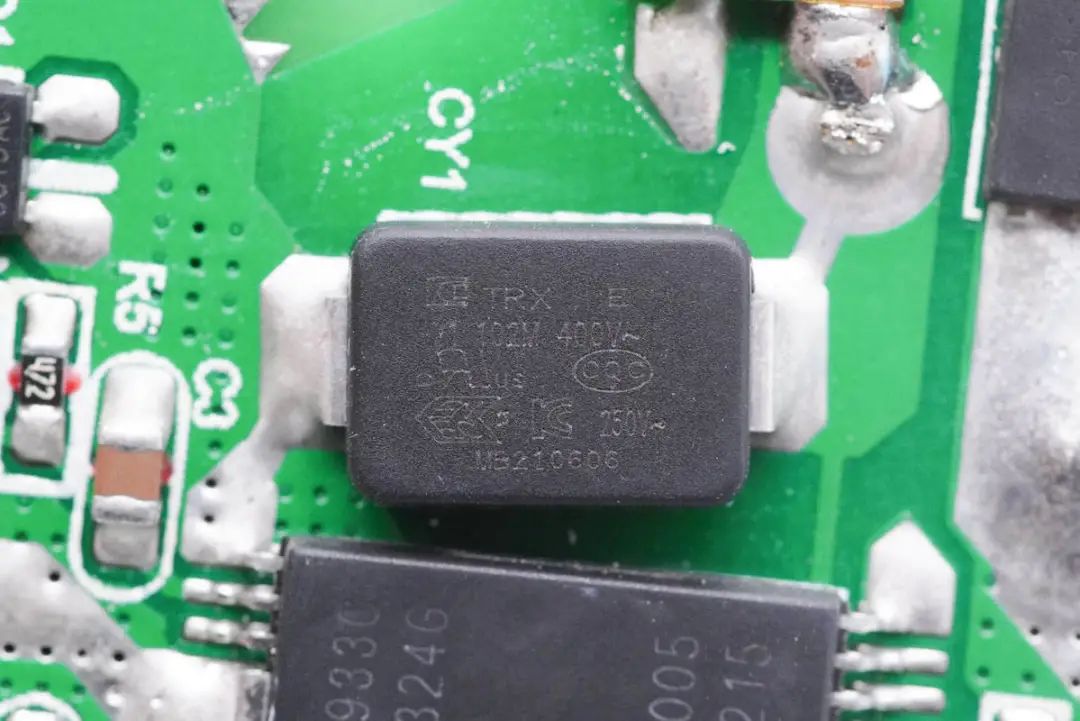

貼片Y電容來自四川特銳祥科技股份有限公司，型號TMY1102M，具有體積小、重量輕等特色，非常適合應用于氮化鎵快充這類高密度電源產品中。
特銳祥專注于被動元器件的研發、生產及銷售，注冊資本1億元。旗下有自主電容品牌兩類：SMD TRX及DIP TY電容器，TRX將致力于陶瓷材料的研究，以拓展更多品類的應用，為客戶提供更多的解決方案。
充電頭網了解到，特銳祥貼片Y電容除了被貝爾金、安克、QCY、聲麗、麥多多、OPPO、聯想、努比亞、倍思、海陸通、第一衛等品牌的數十款快充產品使用，此外還被伊戈?duì)?0W LED驅動電源、長虹42英寸智能網絡電視42P3F內置電源、卓飛航45W氮化鎵超快墻充等產品使用，性能獲得客戶一致認可。

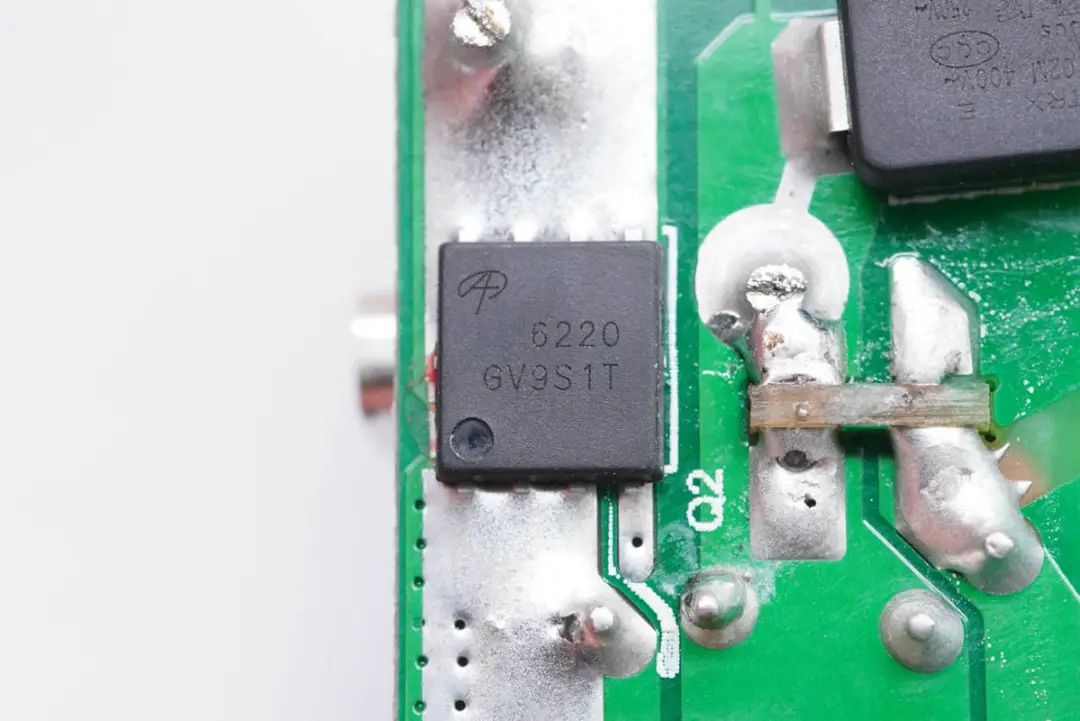

同步整流管采用AOS萬代AON6220，NMOS，耐壓100V，DFN5x6封裝。

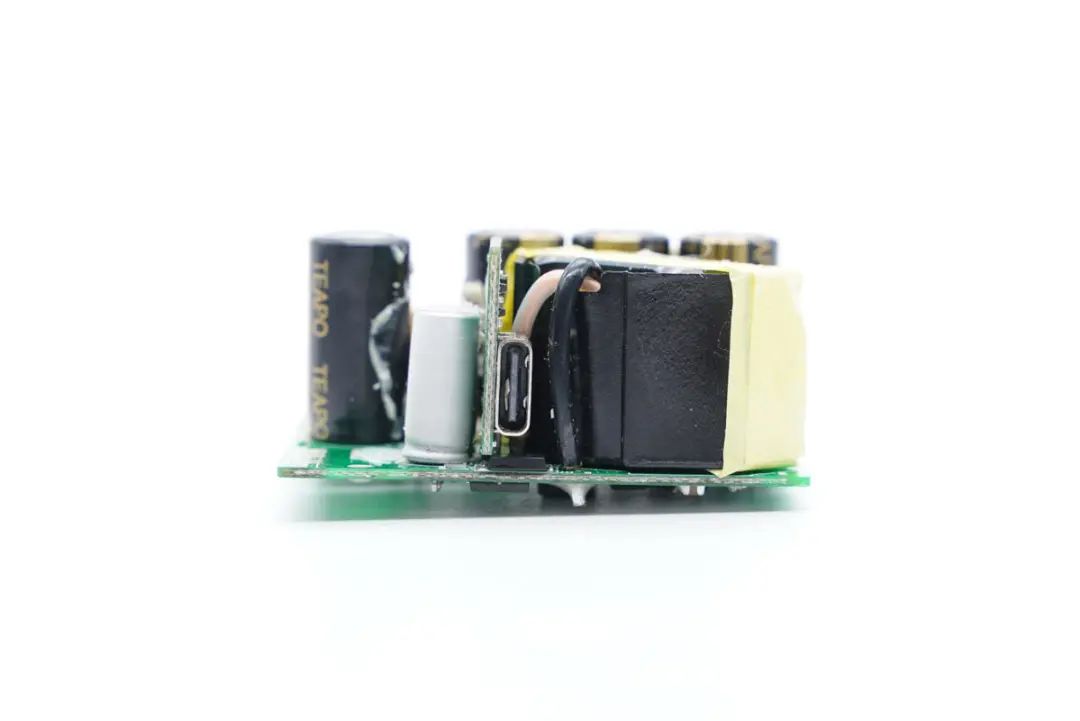

輸出端一覽，USB-C母座焊接在小板上，下方有一顆肖特基二極管，此外和變壓器間有絕緣板進行隔離。

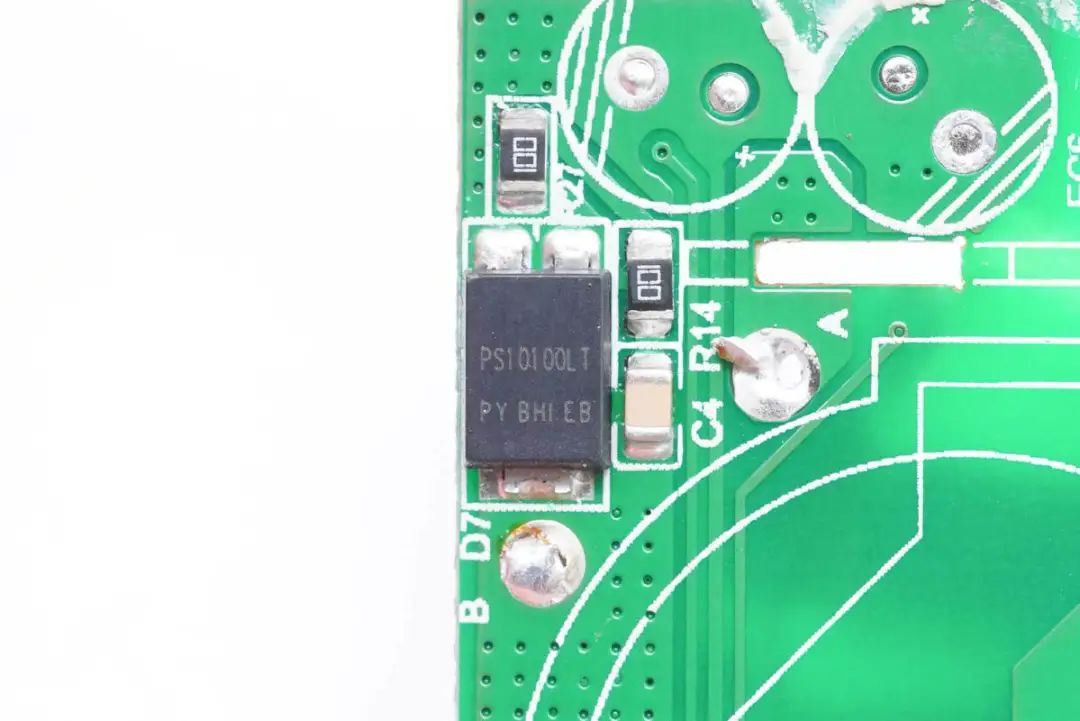

PS10100LT肖特基二極管，與同步整流管并聯，提高空載輕載效率。

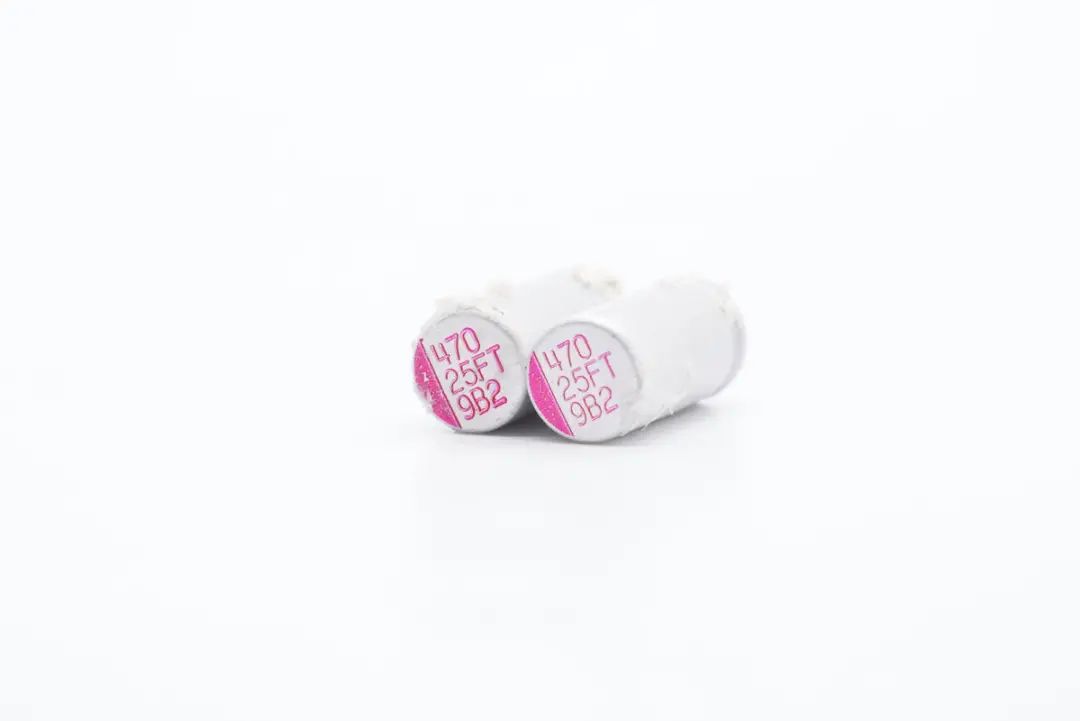

兩顆濾波固態電容特寫，規格均為25V 470μF。

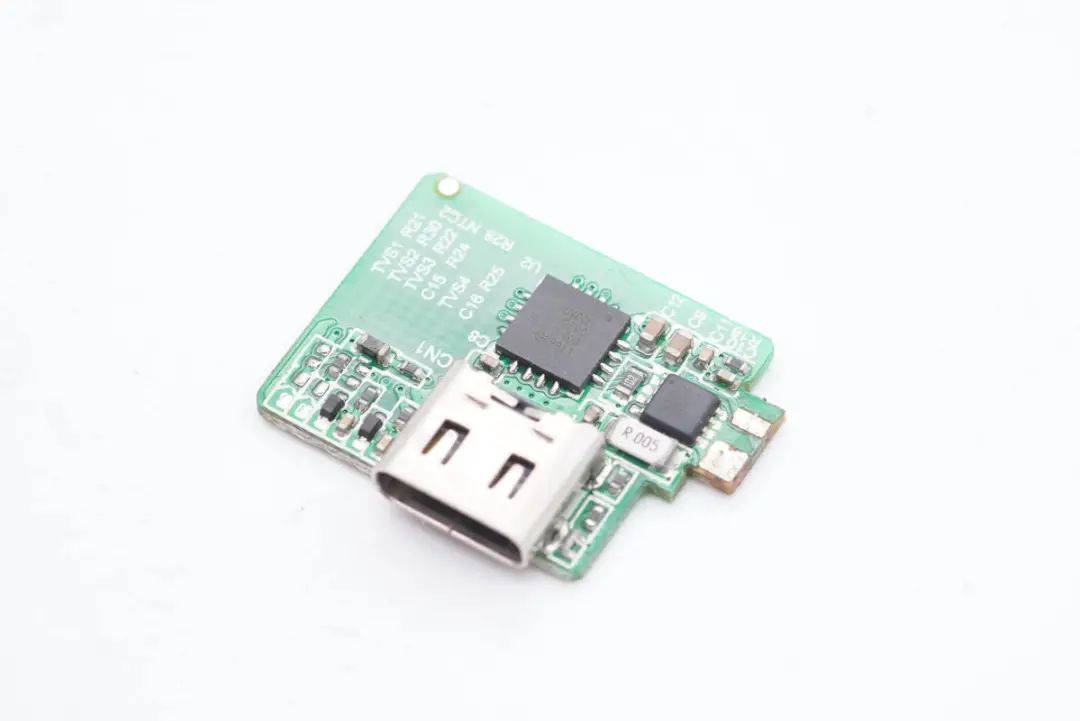

協議小板上設有協議芯片和輸出VBUS開關管。

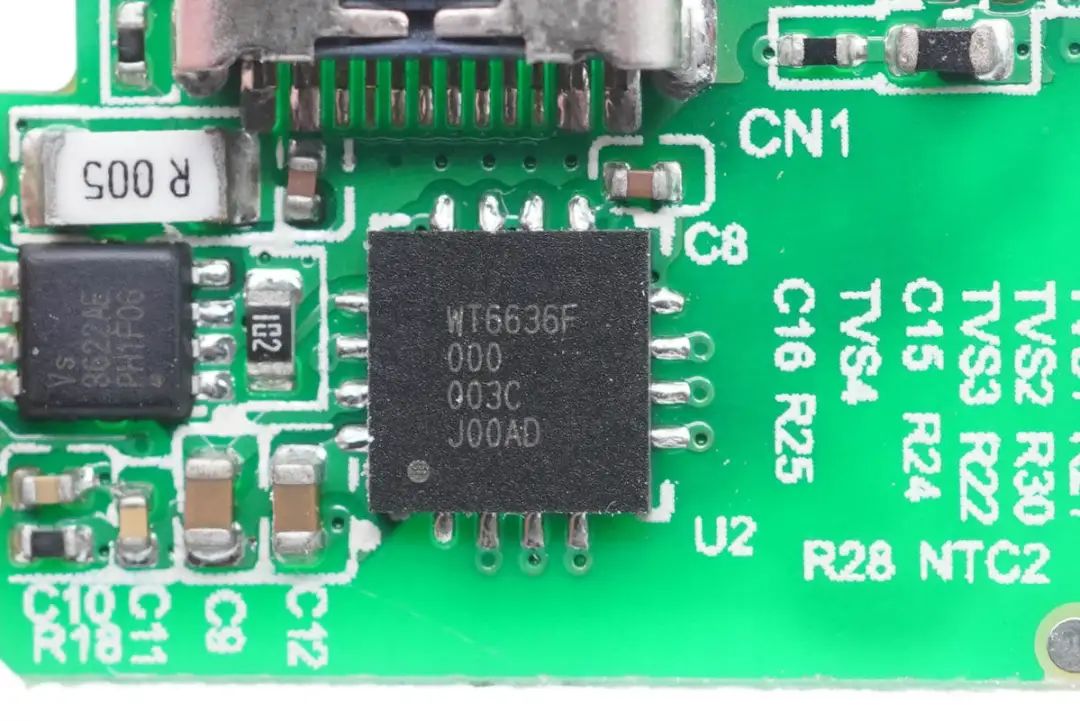

協議芯片采用偉詮WT6636F，這是一顆通過USB-IF協會USB PD3.0（PPS）認證的協議芯片（TID號：1080018），另外通過了高通QC4+認證，認證號QC20200316138。
WT6636F支持USB PD3.0和PPS，內置可編程的恒壓恒流控制，集成低側電流采樣放大器，支持線損補償，支持多重保護功能，包括數據腳的過壓保護，內部集成10bit ADC用于電壓和電流檢測，內置8051內核單片機，內置放電MOS管。

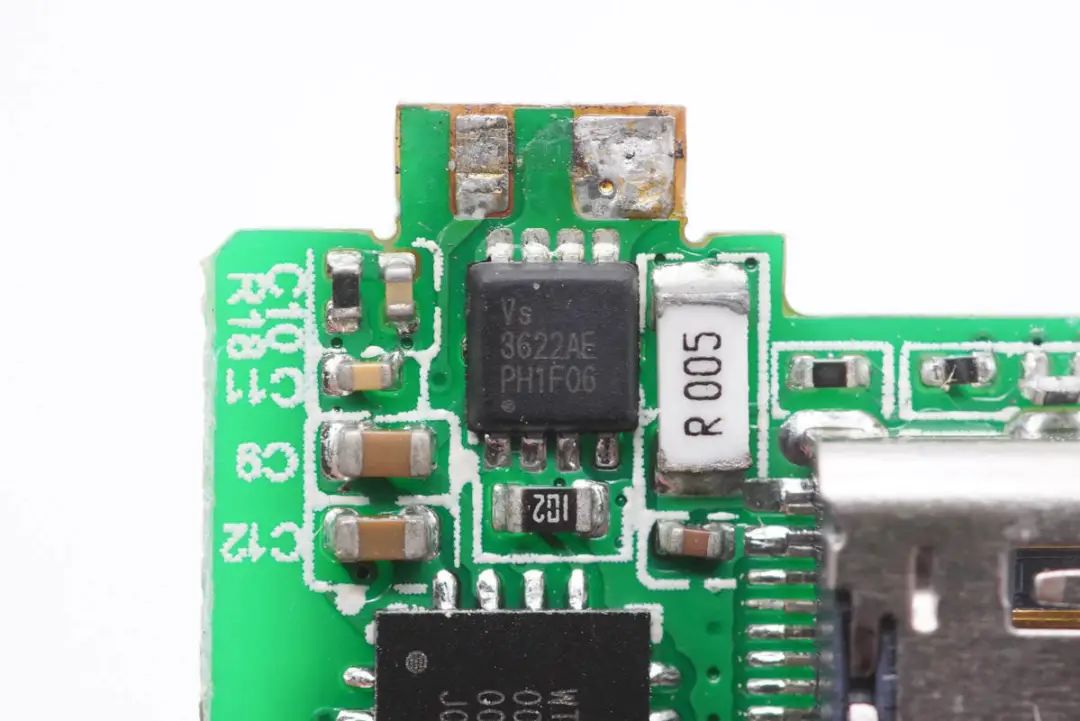

輸出VBUS開關管采用威兆VS3622AE，NMOS，耐壓30V，PDFN3333封裝。

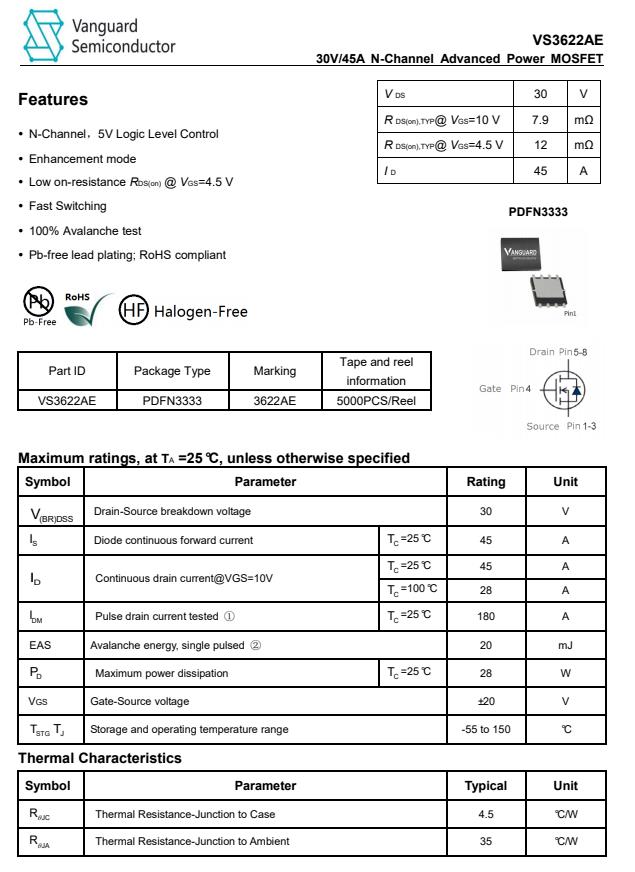

威兆 VS3622AE 詳細資料信息。
充電頭網拆解了解到，威兆MOS管廣泛應用在充電器、無線充、車充、充電寶、儲能電源等各個方面，并被華為、小米、紫米、三星、OPPO、VIVO、魅族、努比亞、倍思、公牛、網易智造等知名品牌的數十款產品采用，產品質量獲得客戶一致認可。
USB-C母座特寫，過孔焊接。

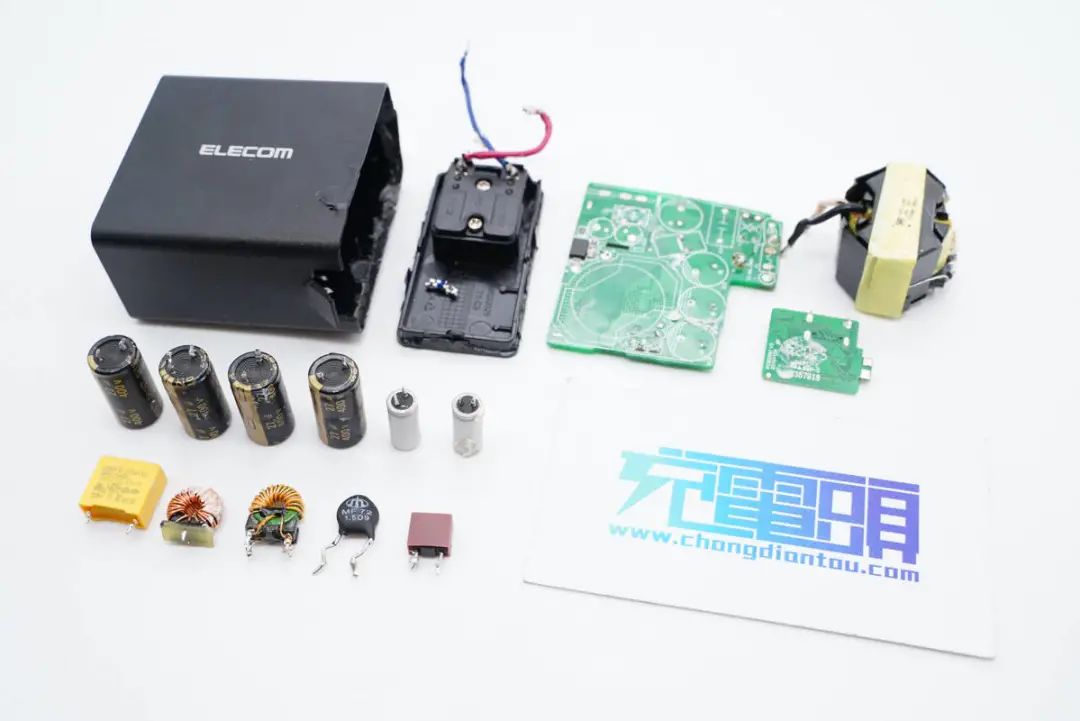

全部拆解完畢，來張全家福。
充電頭網拆解總結
宜麗客這款45W氮化鎵充電器符合目前主流PD快充樣式設計，并且配備折疊插腳，方便攜帶。充電器雖說最大功率只有45W，但具備9V、15V以及20V電壓檔位，可以充iPhone 12/13、SWITCH以及筆電等設備。
充電頭網通過拆解發現，這款充電器基于高頻QR開關電源架構設計，采用的是PI SC1933C+AOS AON6220開關電源方案，偉詮WT6636F協議芯片控制接口輸出電壓。采用智寶電解電容以及固態電容進行濾波，整體用料還是很符合ELECOM宜麗客這么大個品牌的形象的。
