65W多口充電器通常都具備兩個USB-C口和一個USB-A口，能夠滿足絕大多數場合的充電需求，得益于USB-C的通用性，一個充電器能夠為筆記本和手機充電，深受用戶青睞。充電頭網拿到了立創普推出的一款2C1A三口65W氮化鎵充電器，兩個USB-C口支持功率盲插，并支持智能功率分配，非常實用。下面充電頭網就對立創普這款3口65W充電器進行拆解，看看內部使用了哪家的方案組合。

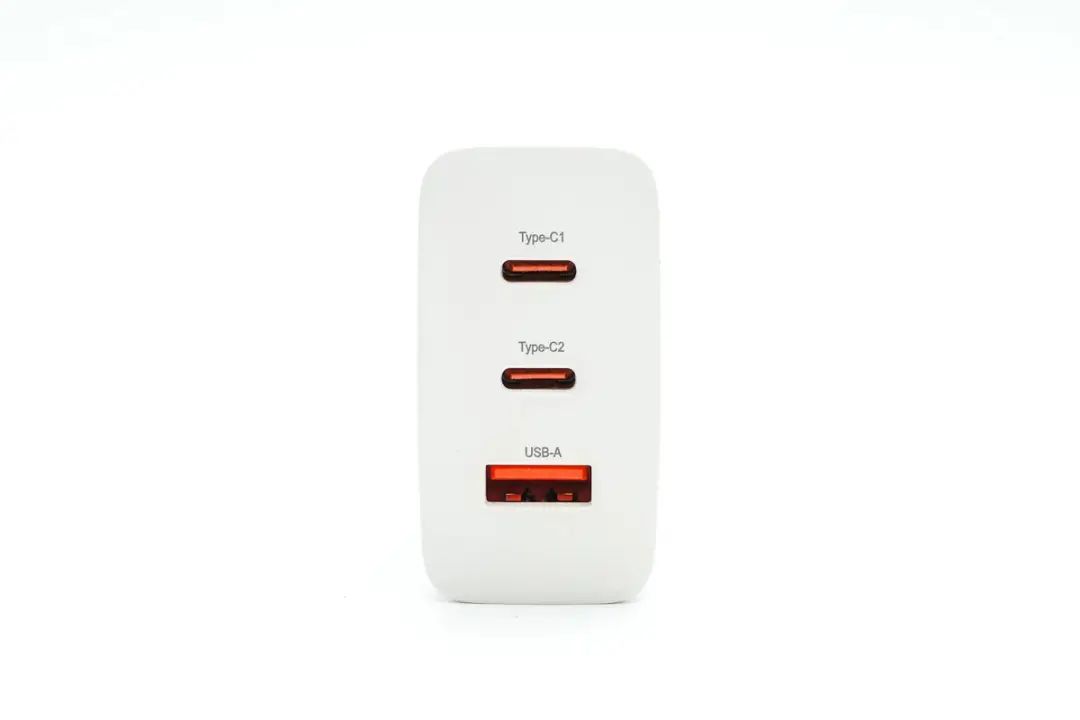

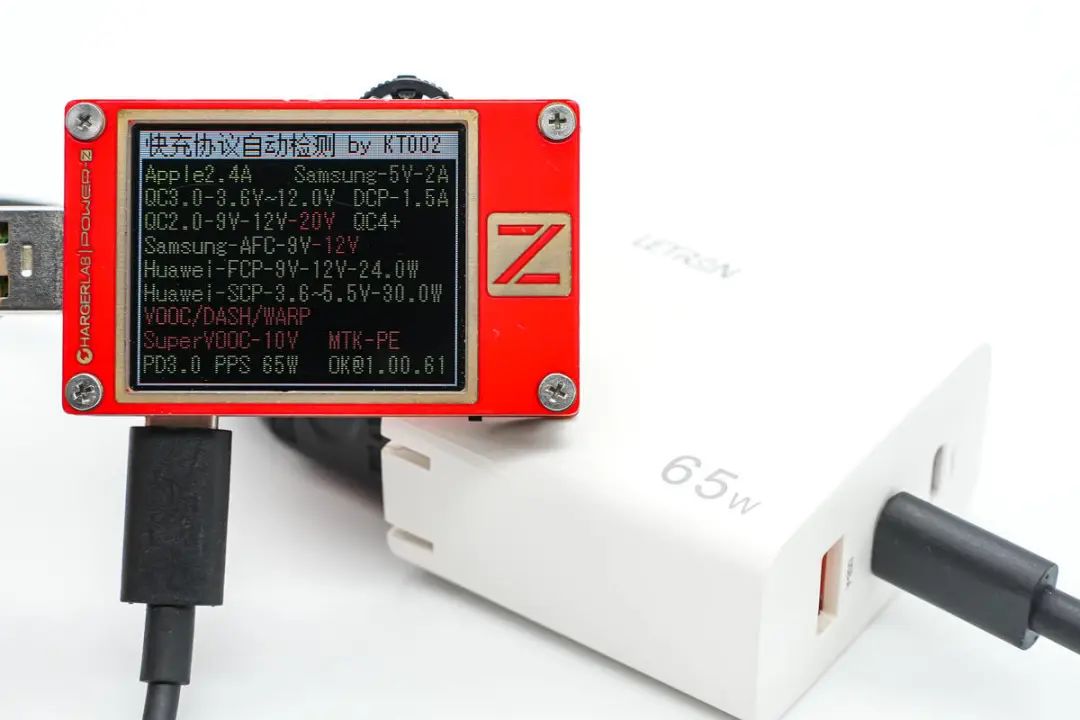

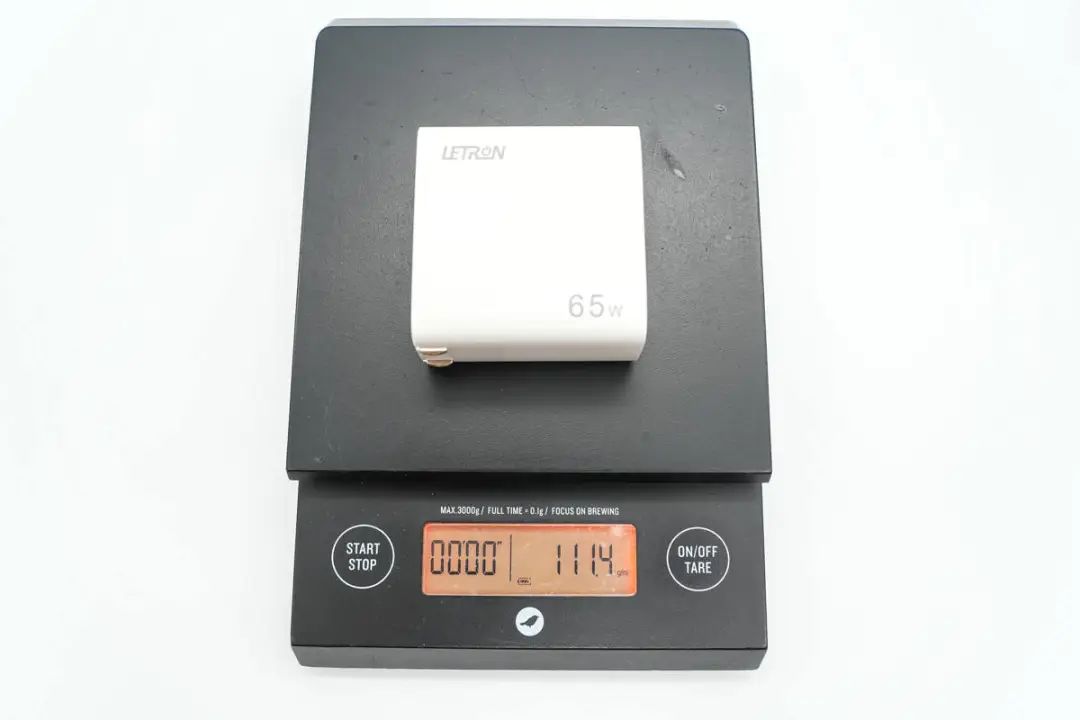

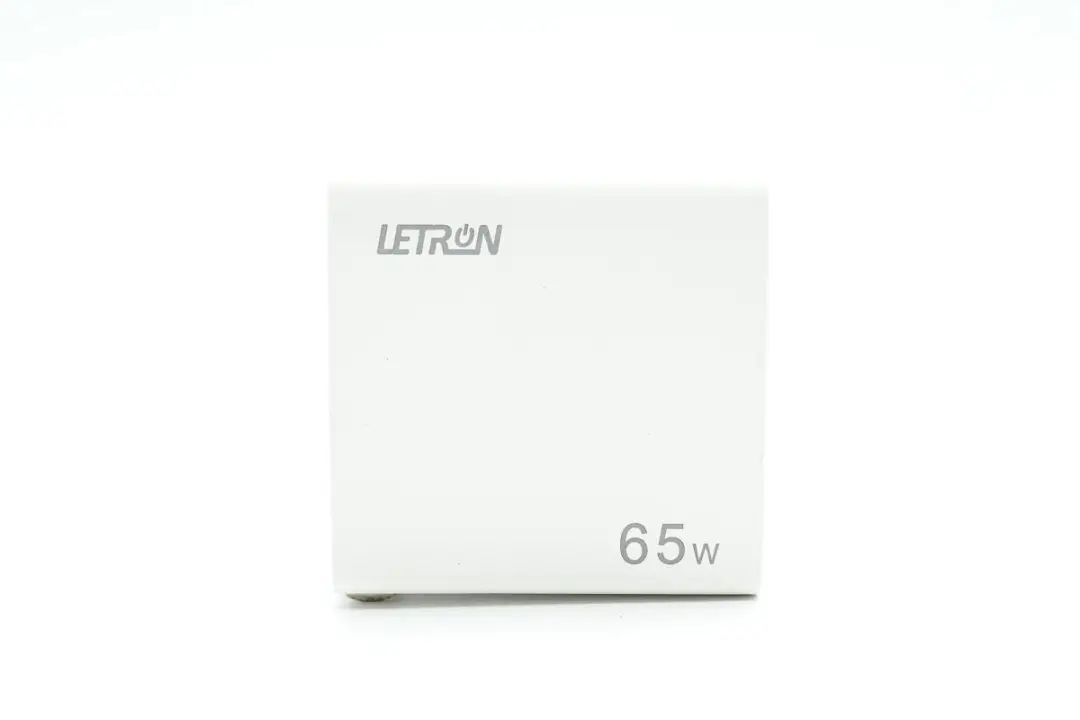

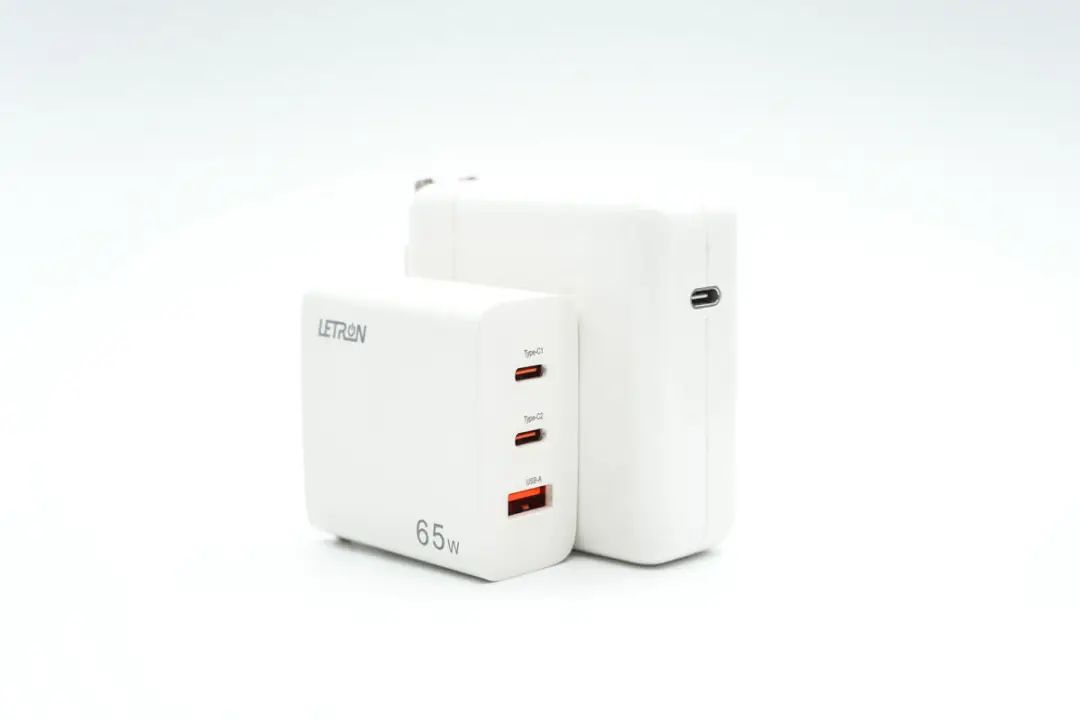

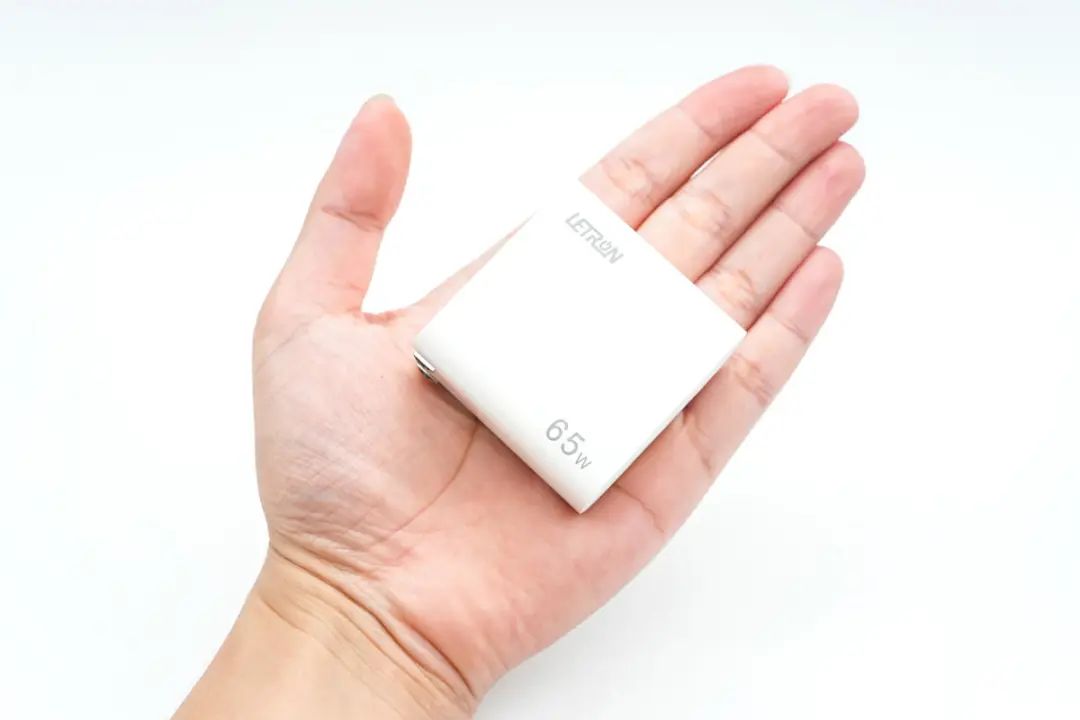

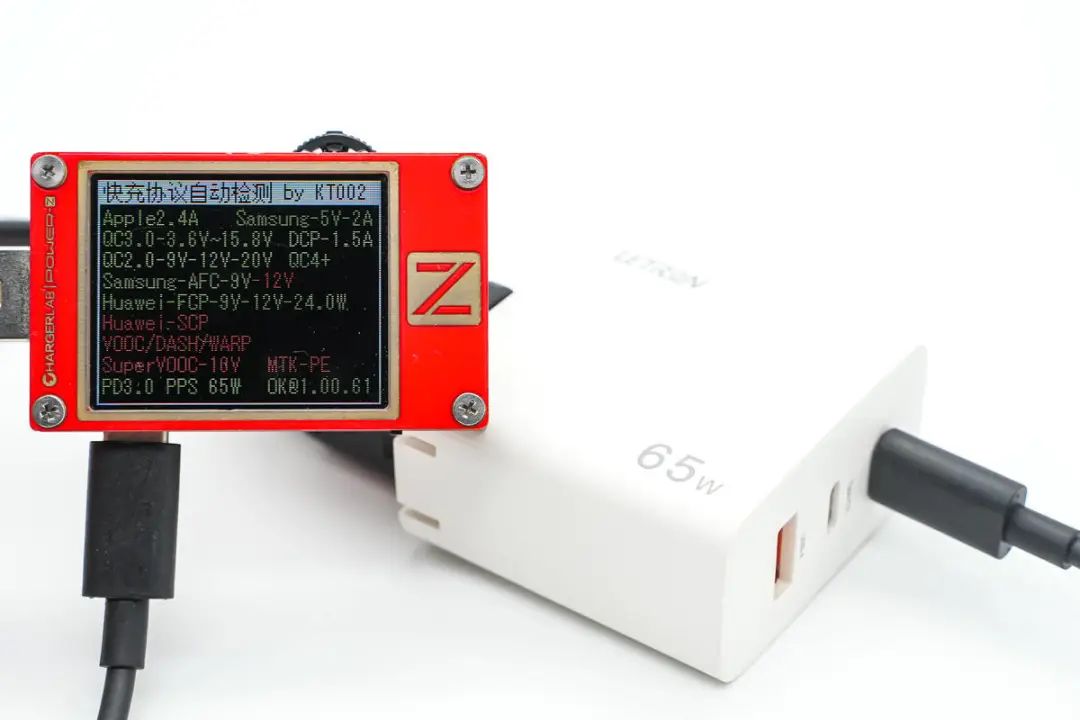

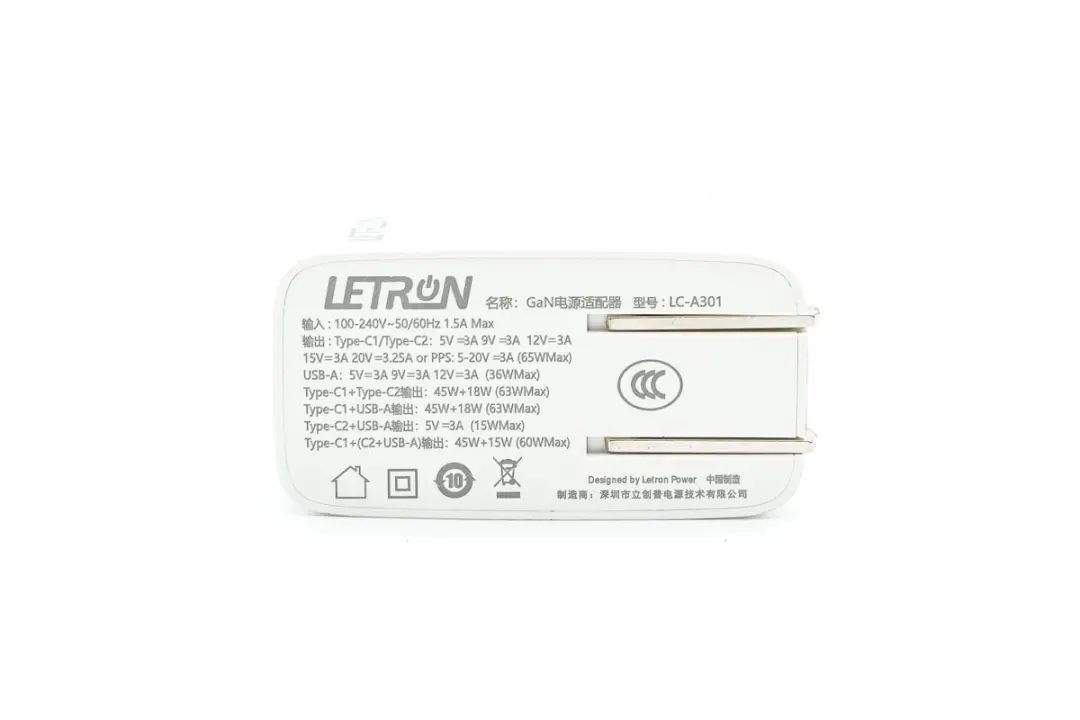

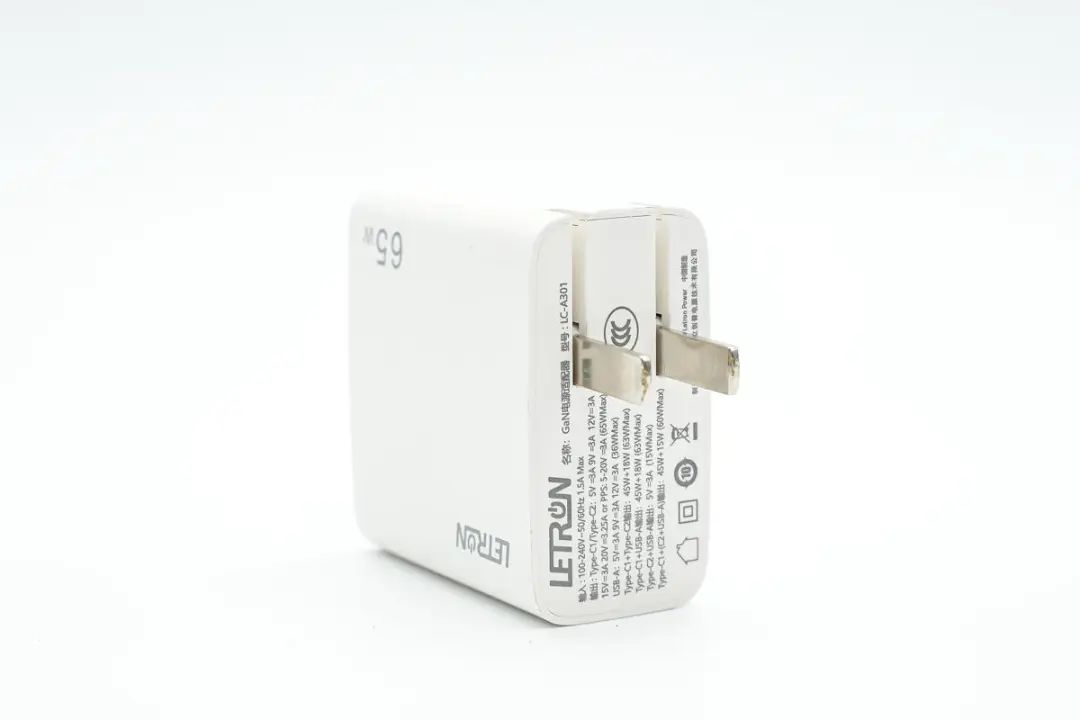

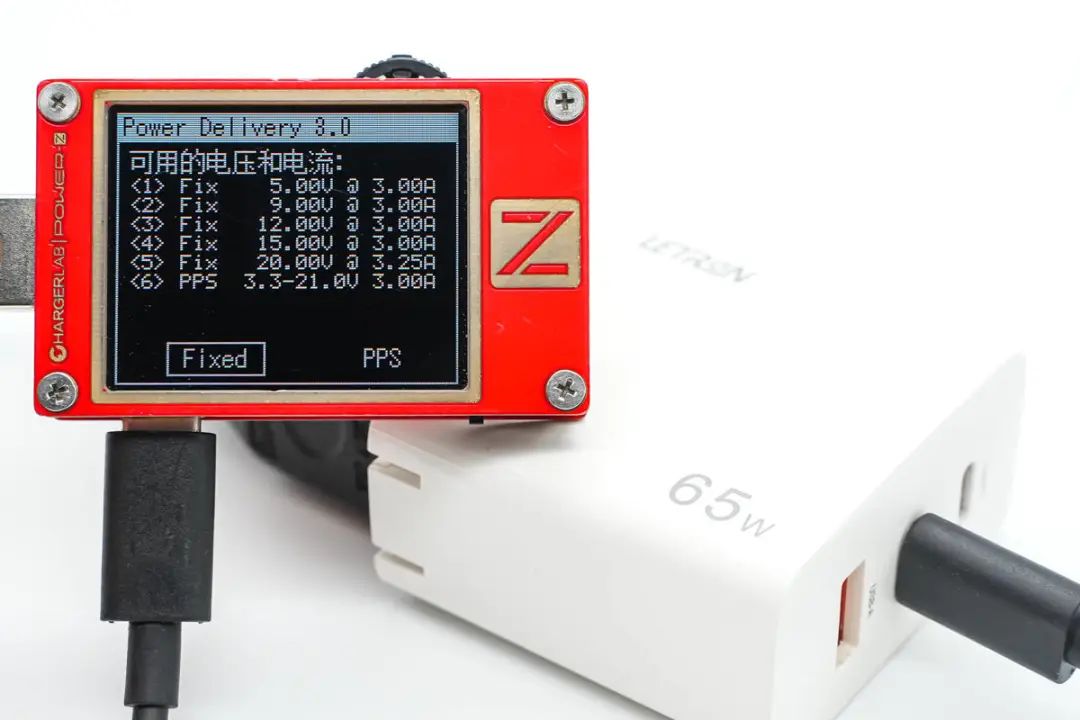

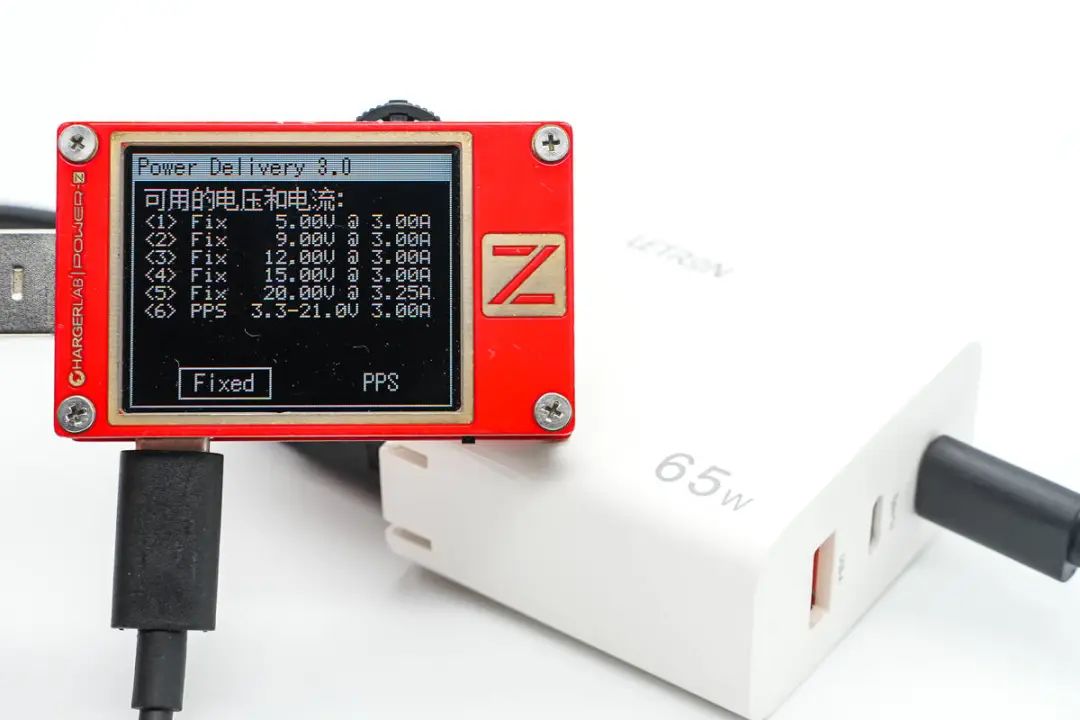

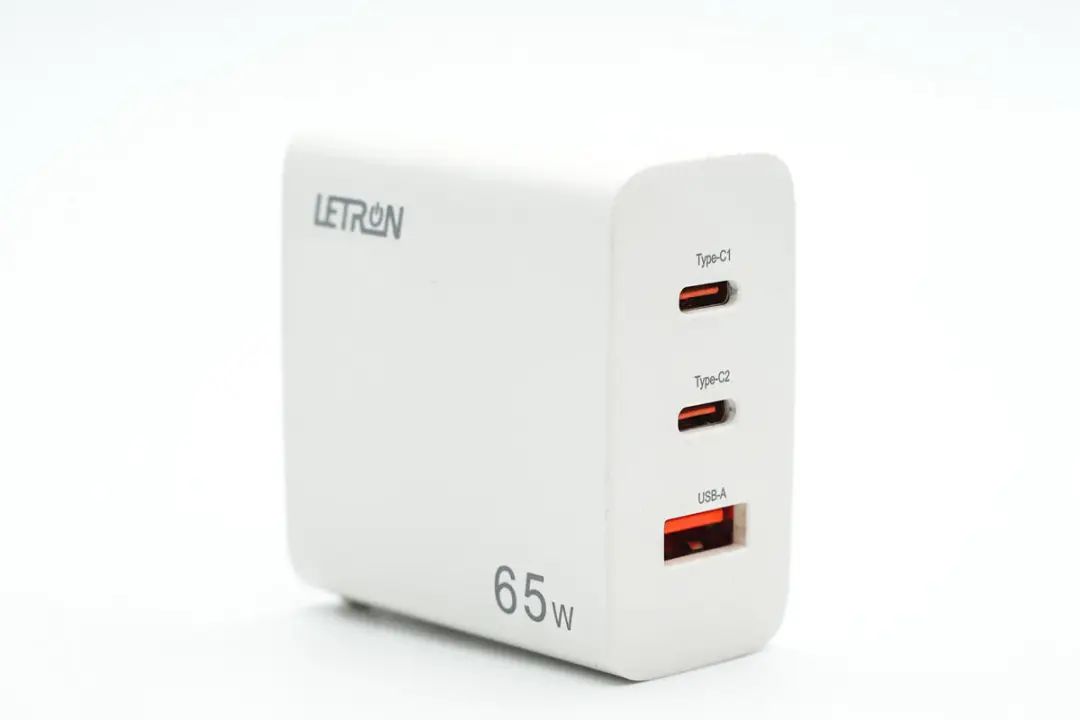

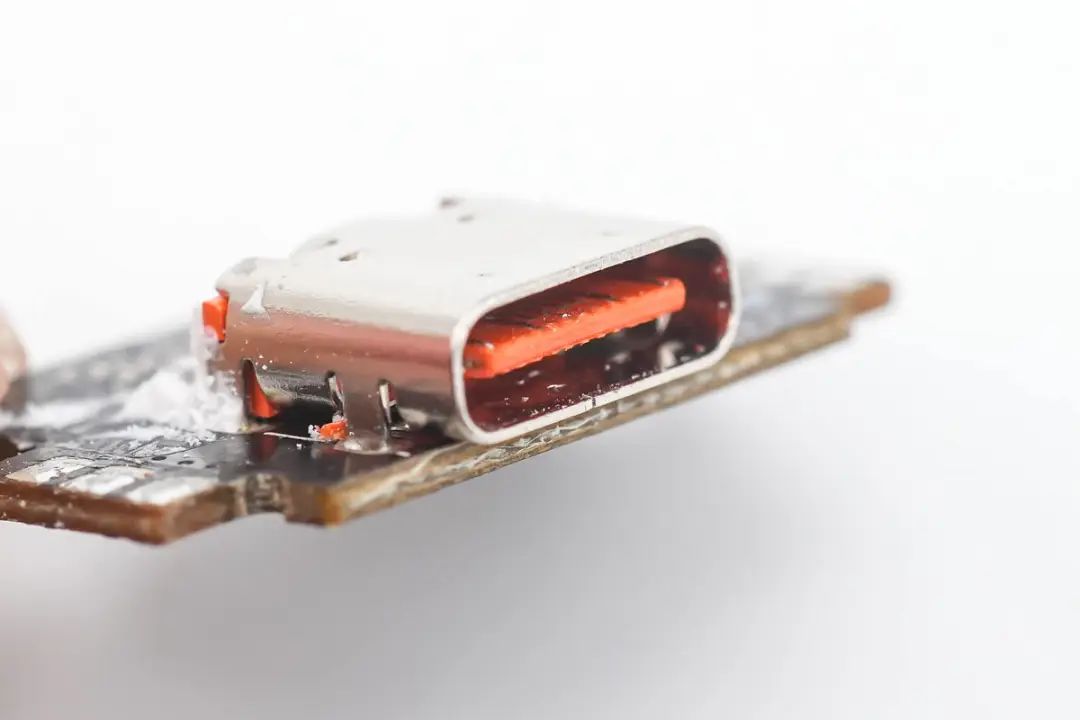

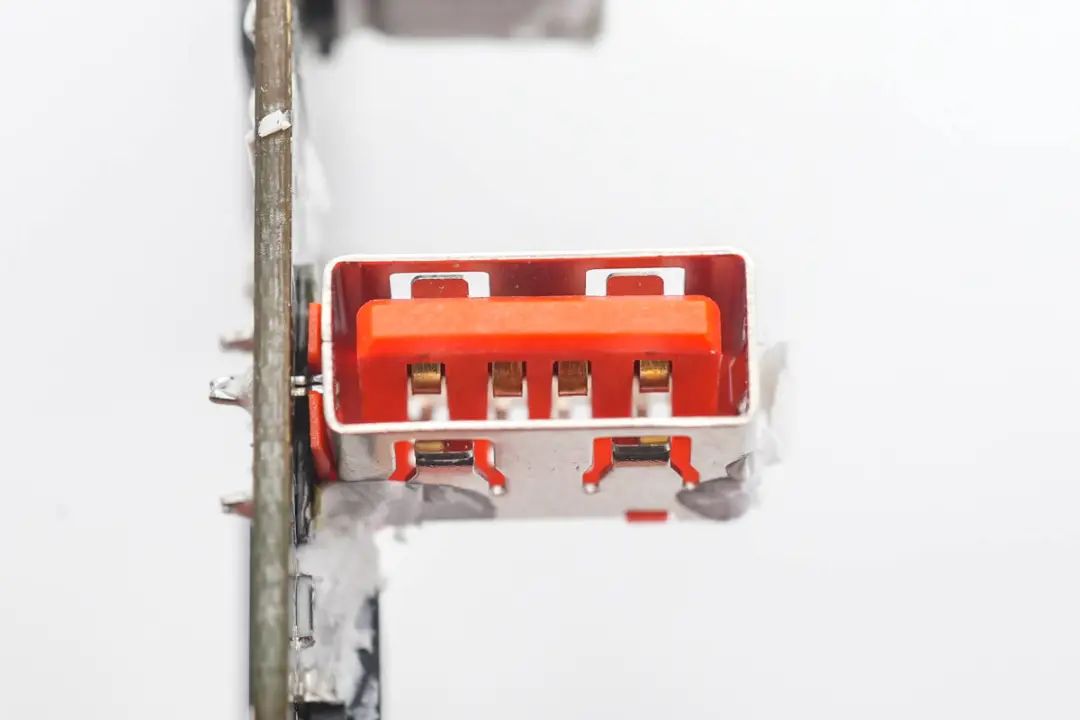

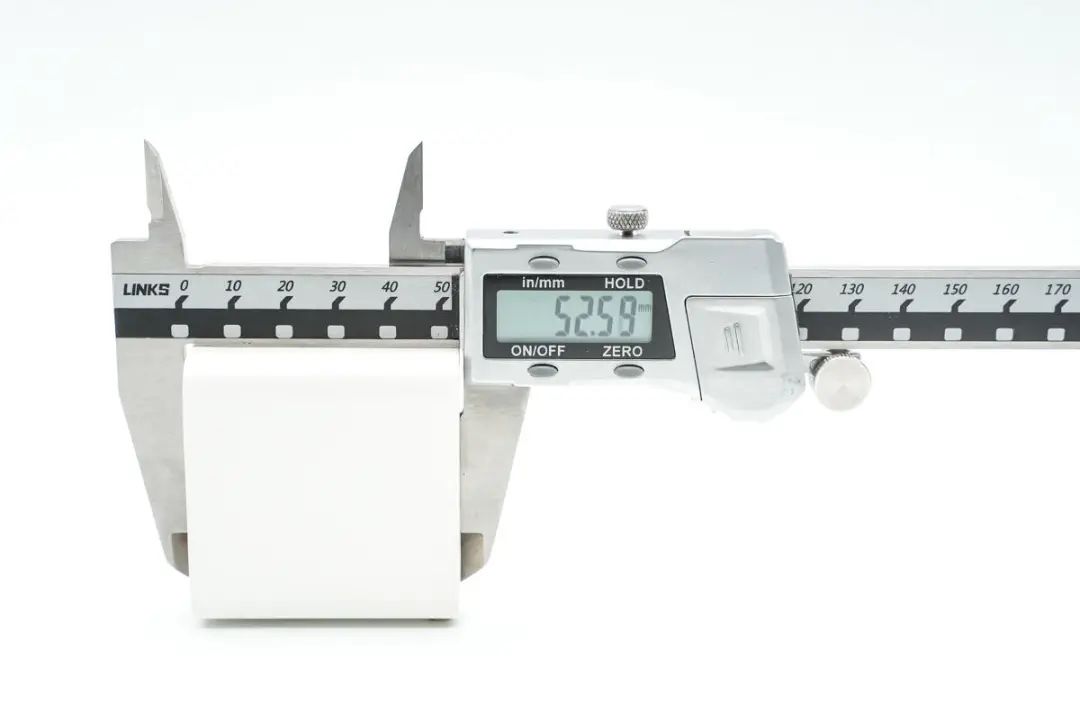

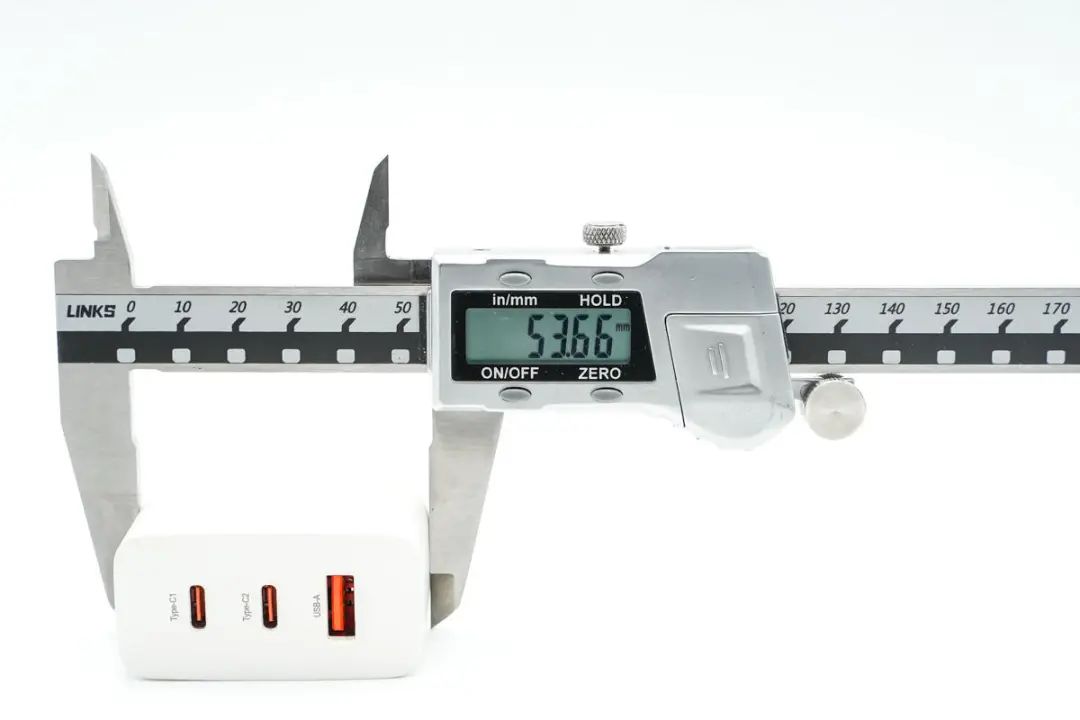

充電器采用PC材質白色外殼，表面磨砂抗指紋，整體風格簡約。機身正面印有LETRON品牌和65W字樣，表明充電器支持最大65W快充。輸入：100-240V~50/60HZ 1.5A MaxUSB-C1/C2：5V3A、9V3A、12V3A、15V3A、20V3.25A、5-20V3AUSB-C1+USB-C2：45W+18W（63W Max）USB-C1+USB-A：45W+18W（63W Max）USB-C2+USB-A：5V3A（15W Max）USB-C1+（USB-C2+USB-A）：45W+15W制造商：深圳市立創普電源技術有限公司充電器配備可折疊國標插腳，攜帶方便且不會刮傷包里其它設備。另一端設有2C1A三個USB接口，均為紅色膠芯，接口旁還印有區別標識方便使用。此外PDO報文顯示C1口還具備5V3A、9V3A、12V3A、15V3A、20V3.25A五組固定電壓檔位，以及3.3-21V3A一組PPS電壓檔位。測得USB-C2口支持QC2.0/3.0、AFC、FCP、SCP、PD3.0、PPS快充協議。并且具備5V3A、9V3A、12V3A、15V3A、20V3.25A五組固定電壓檔位，以及3.3-21V3A一組PPS電壓檔位。最后測得USB-A口支持QC2.0/3.0、AFC、FCP、SCP快充協議。

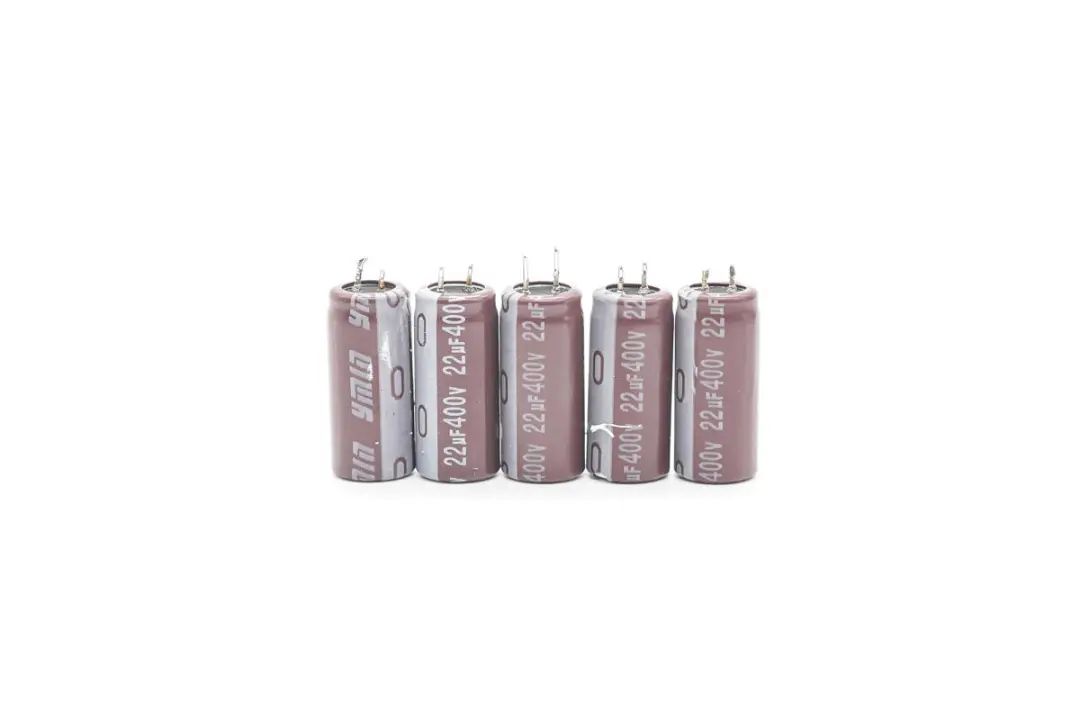

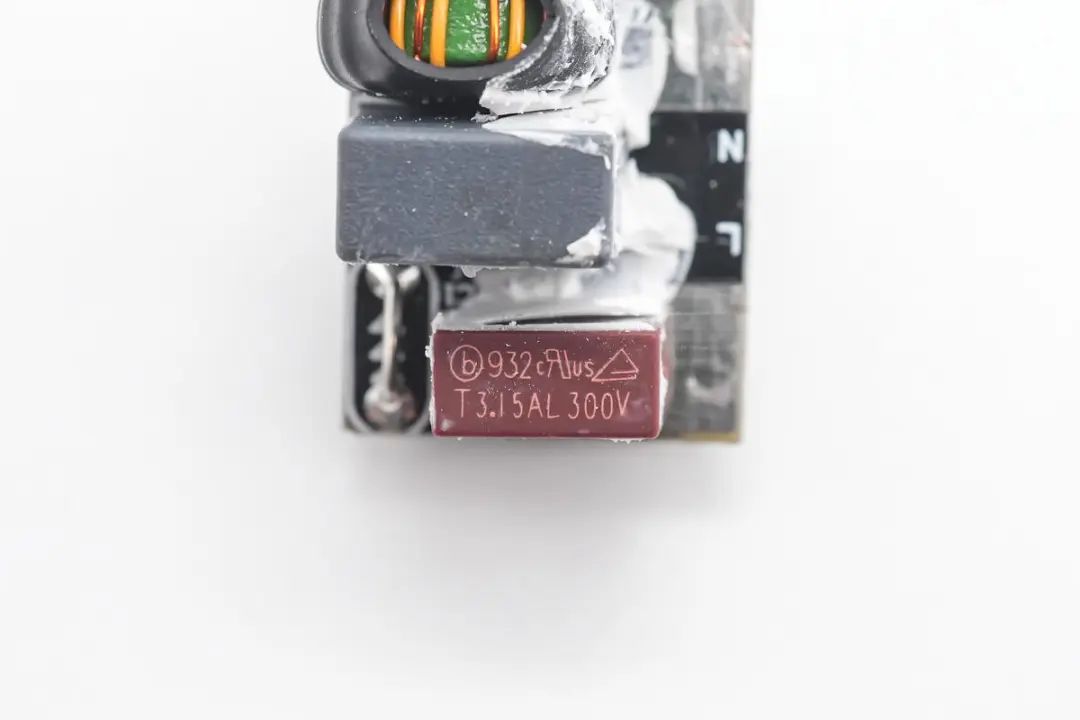

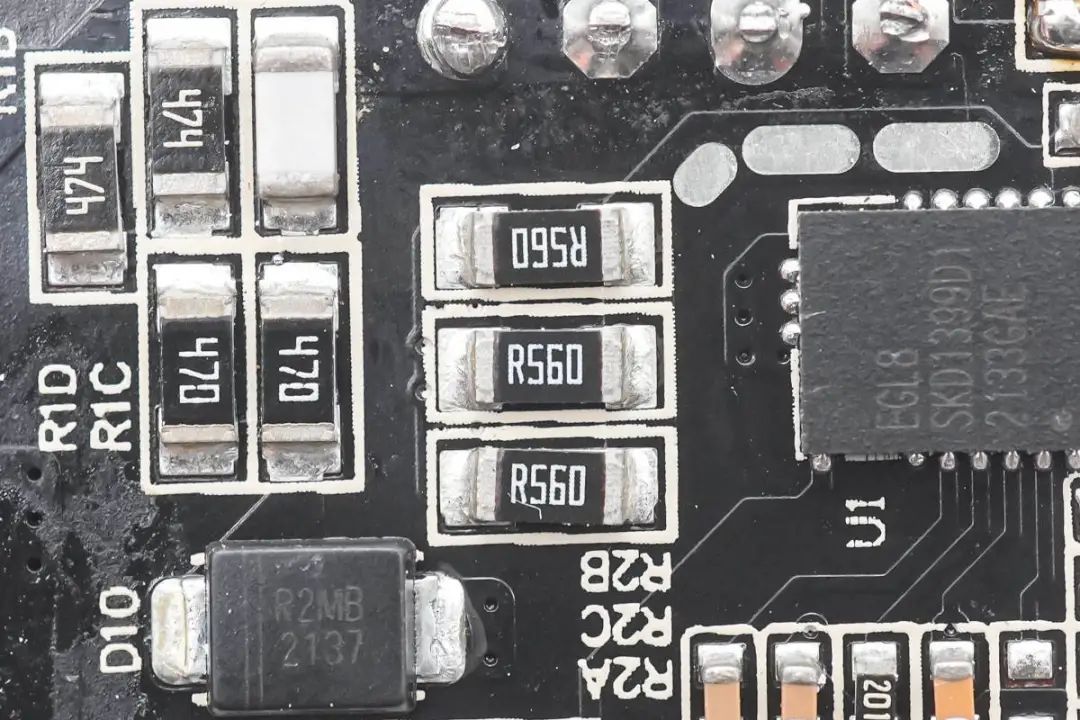

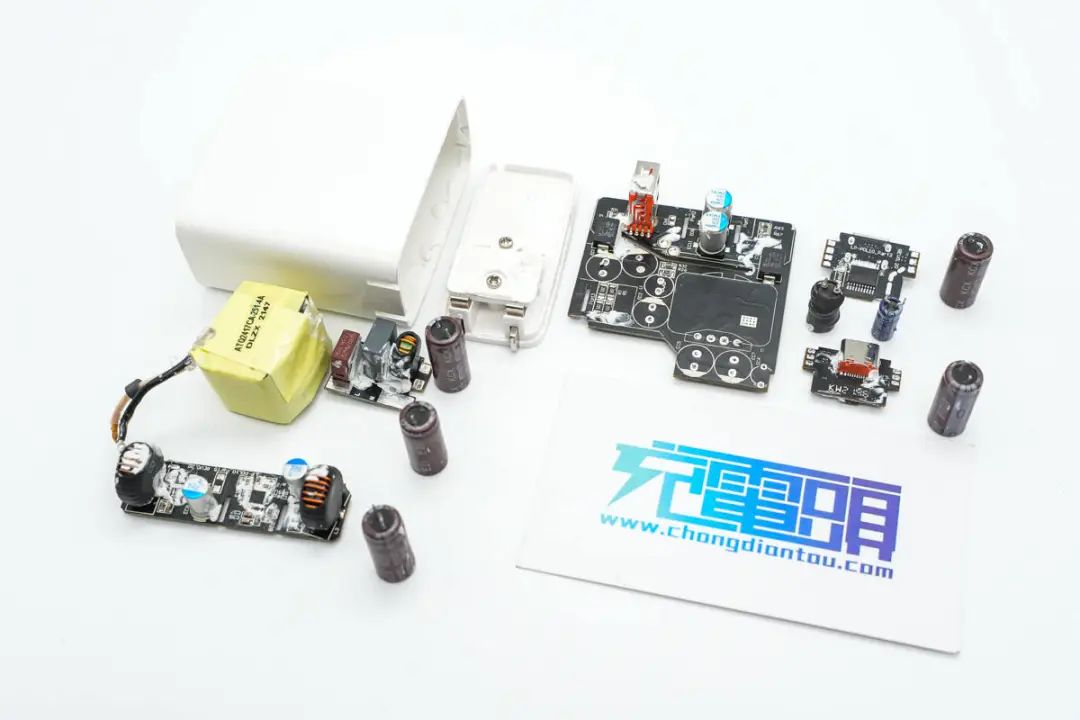

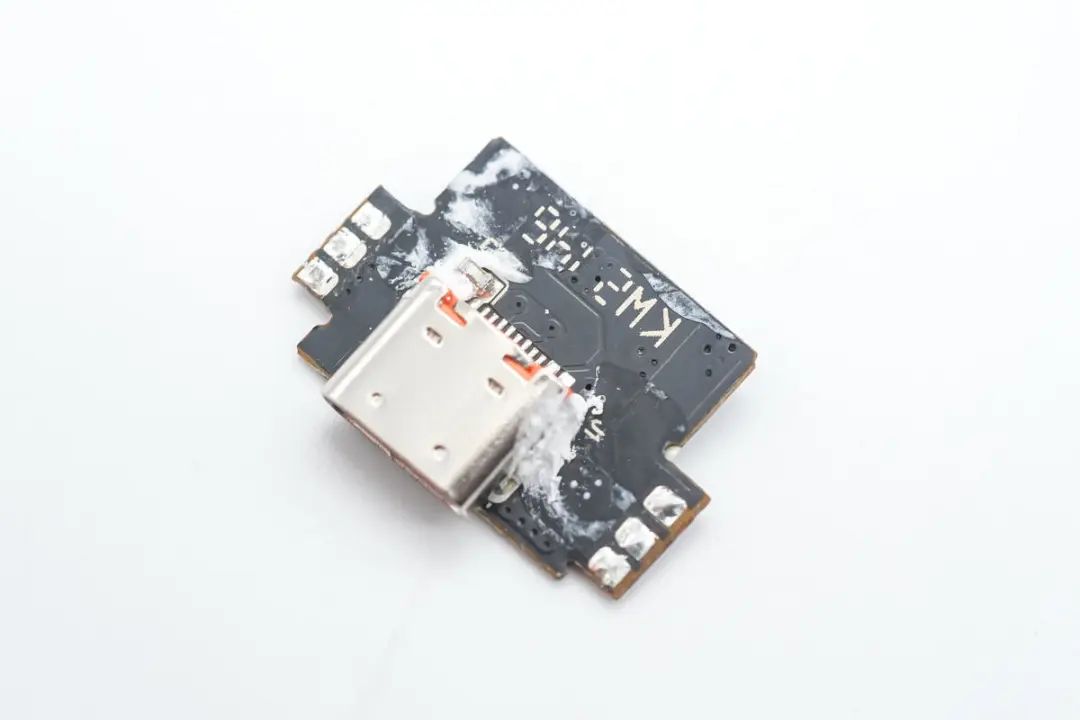

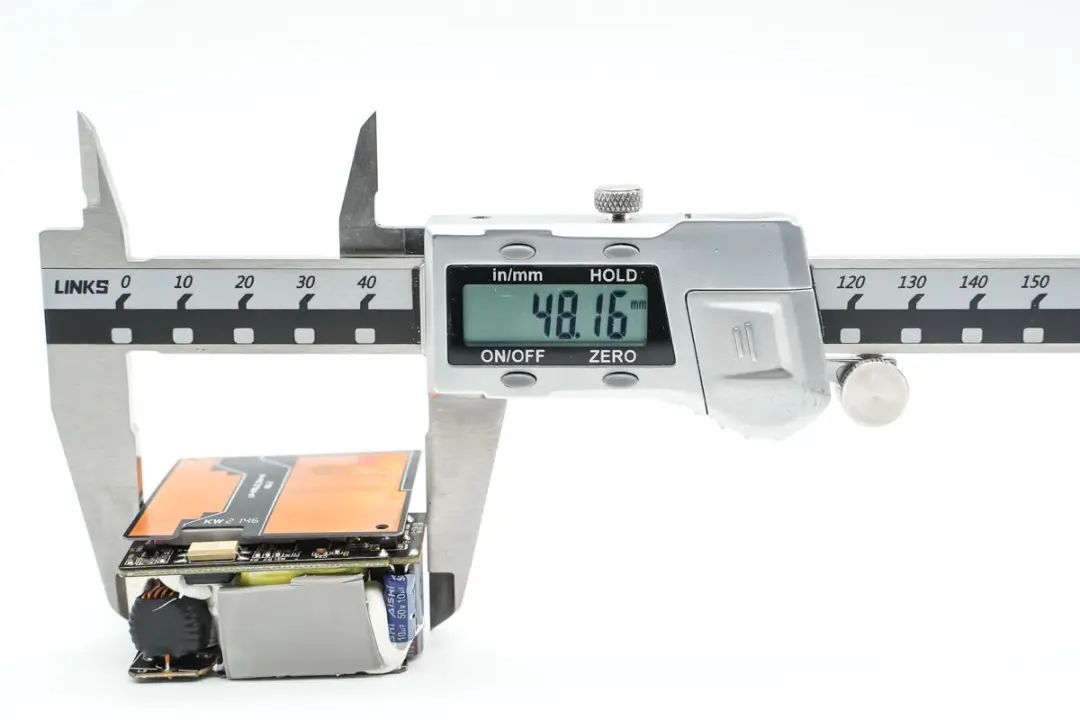

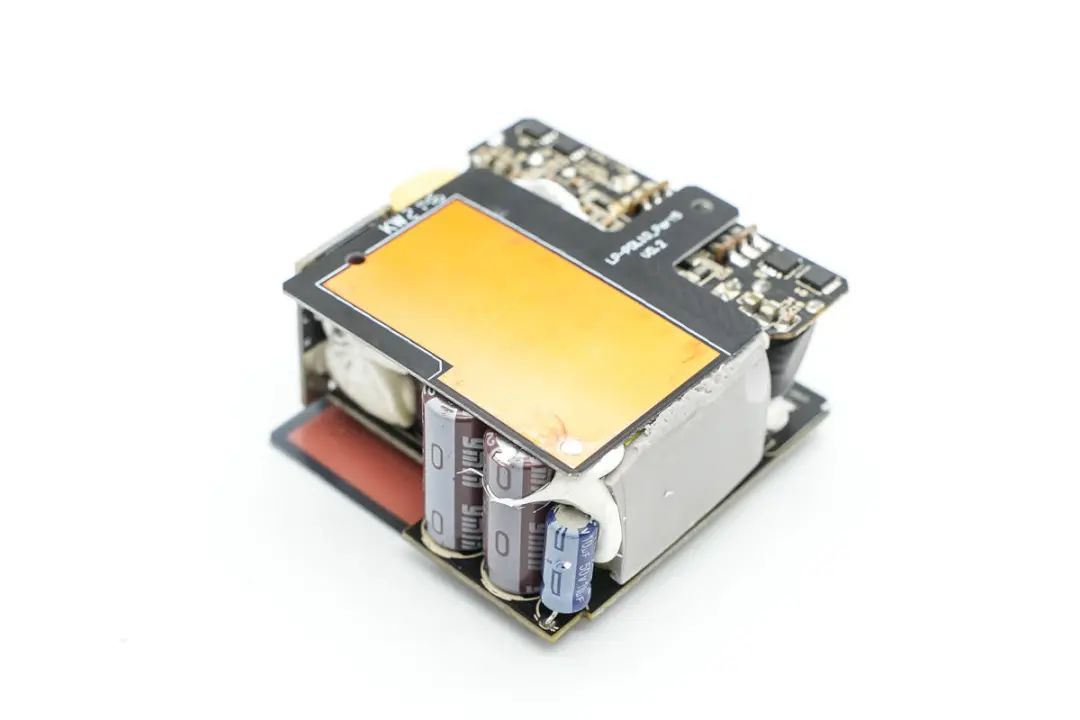

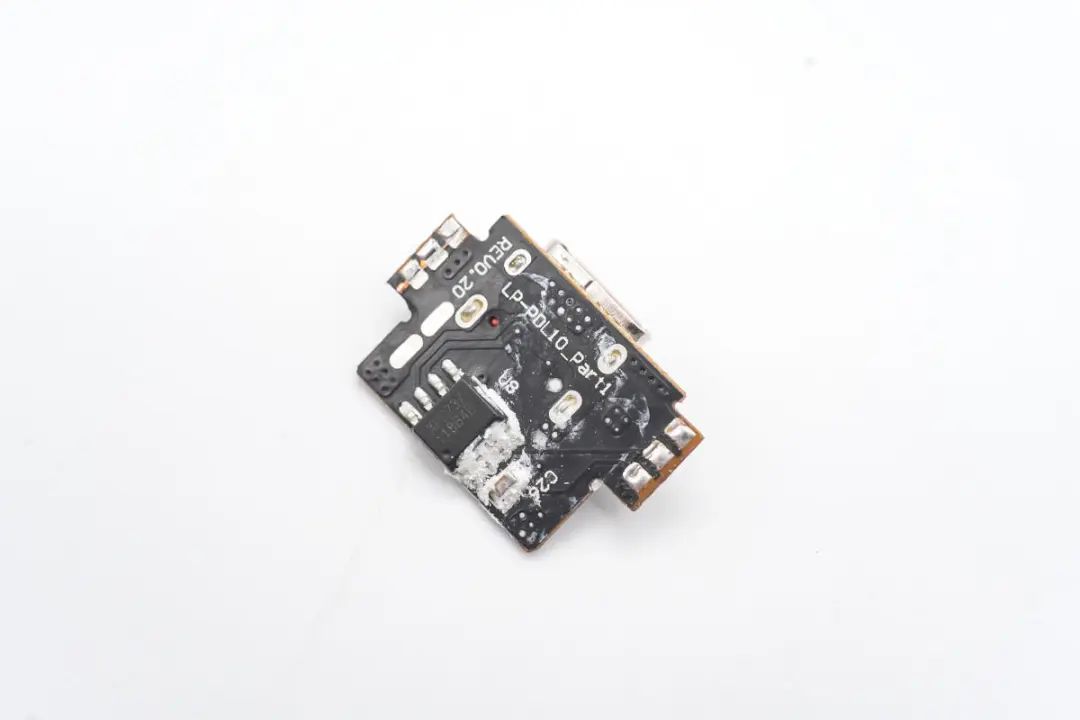

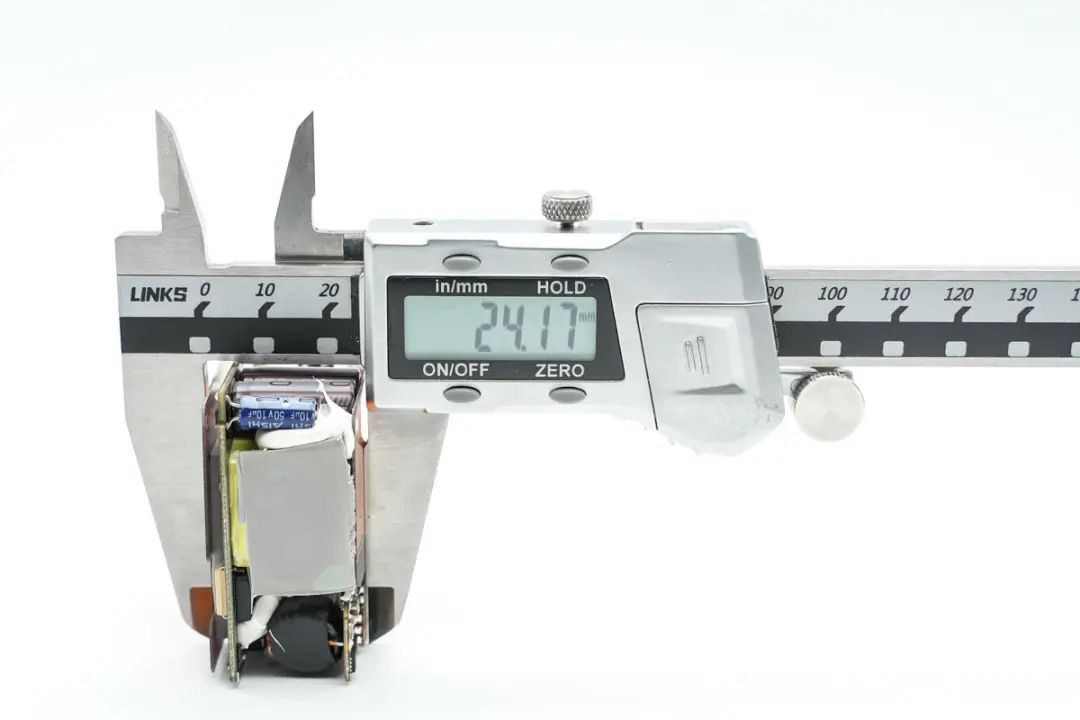

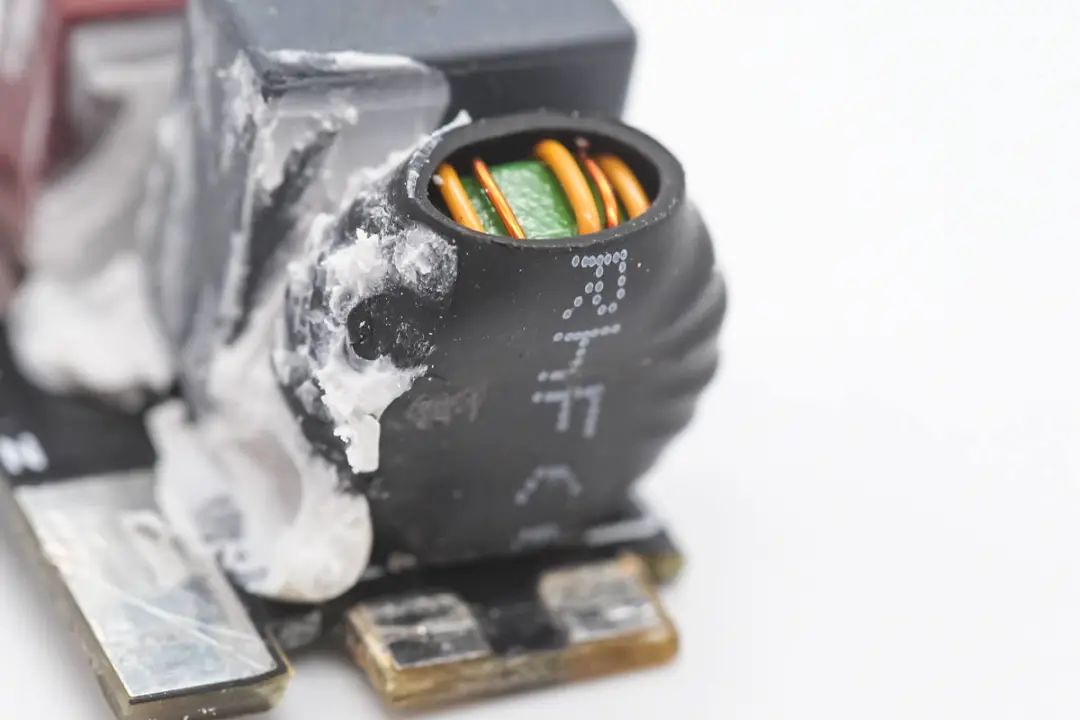

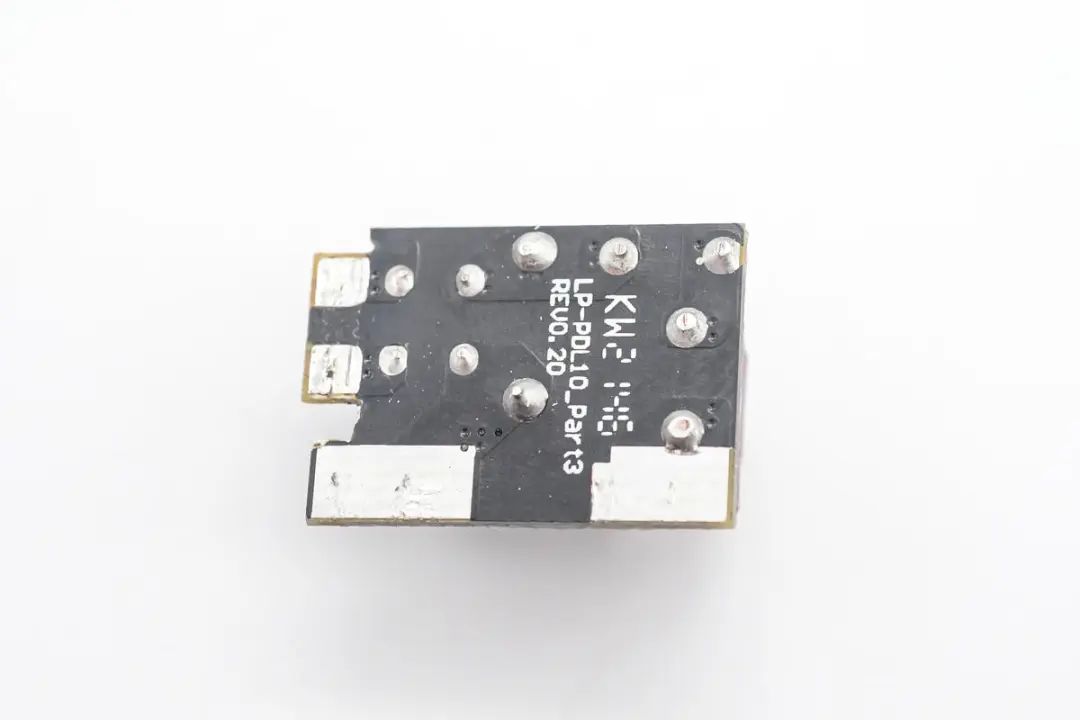

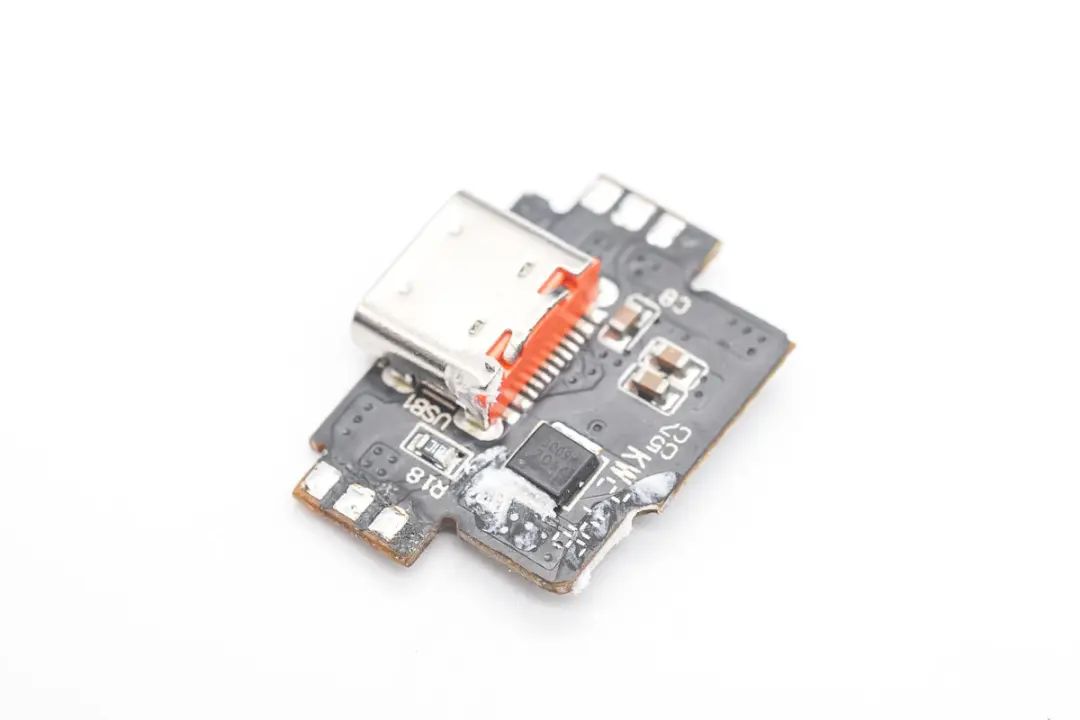

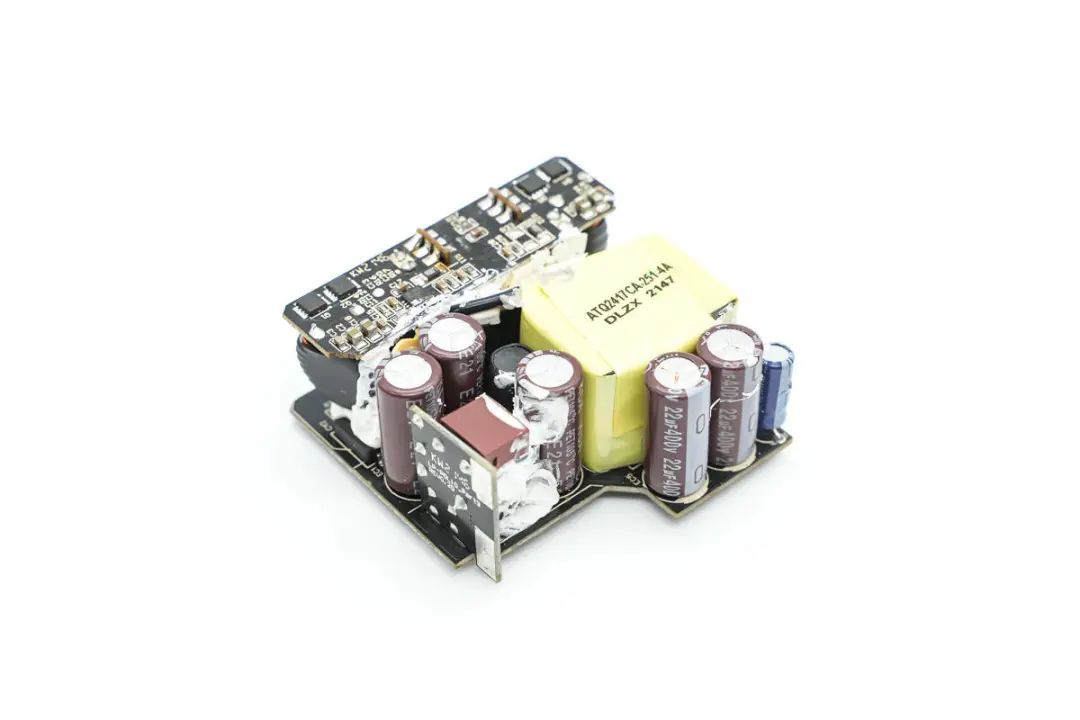

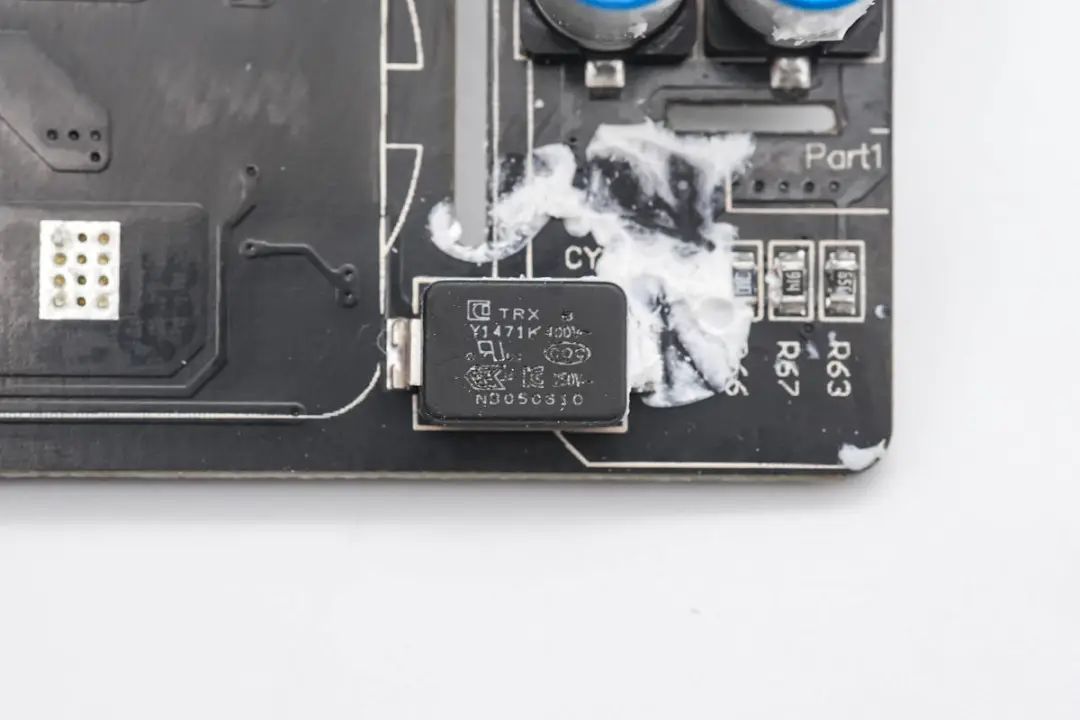

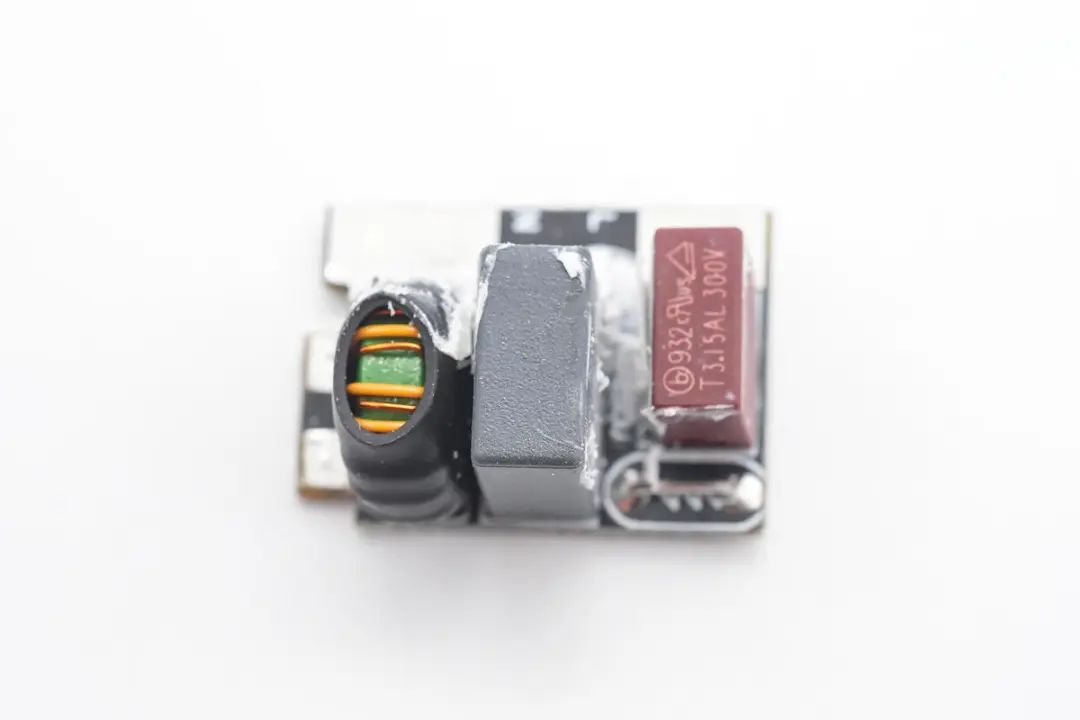

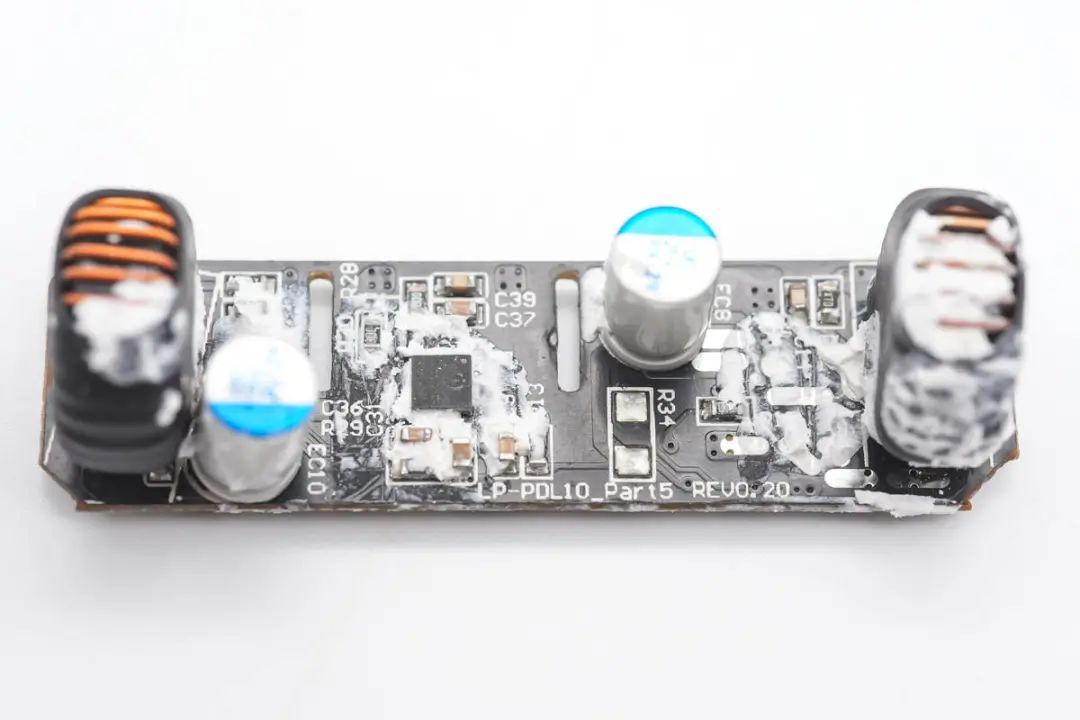

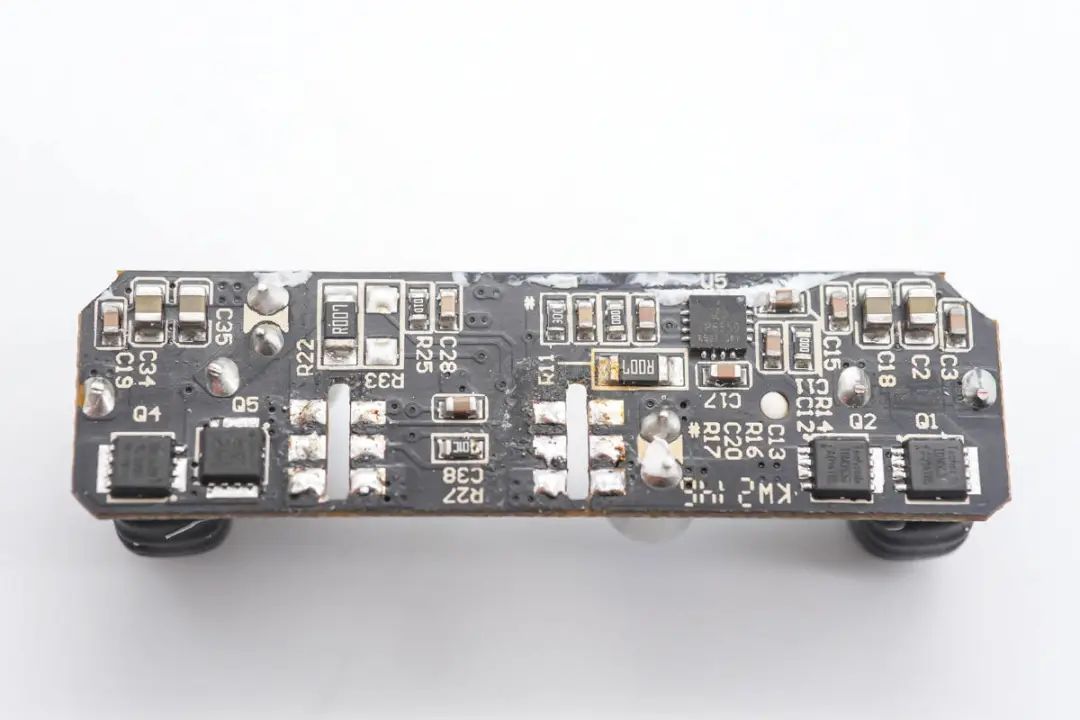

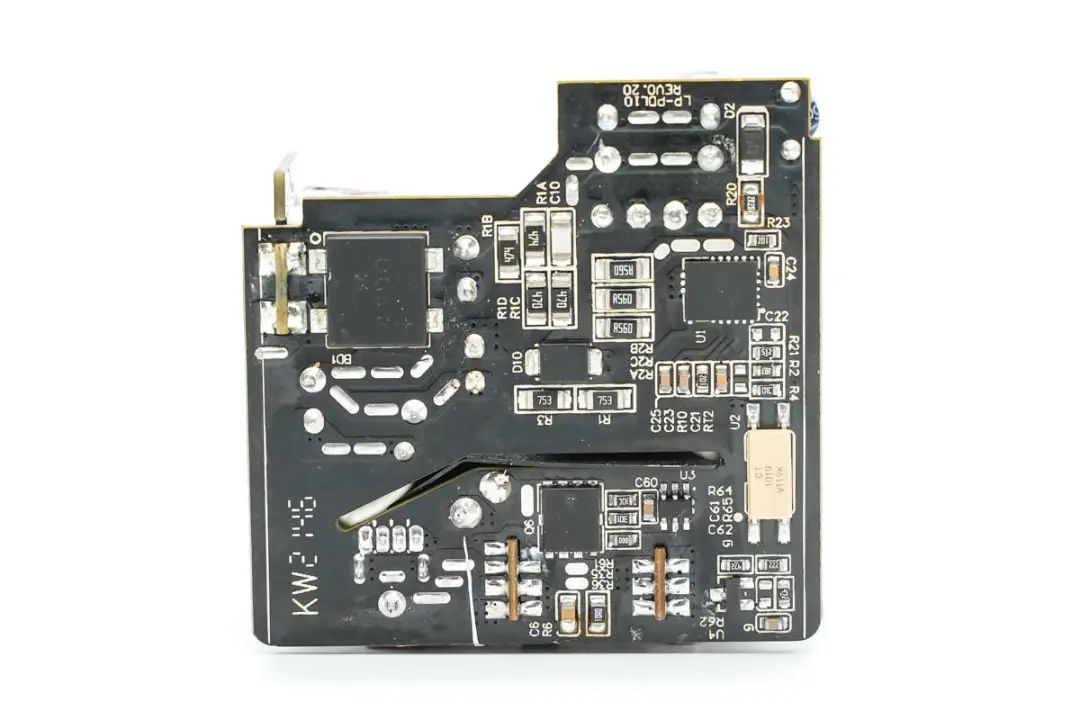

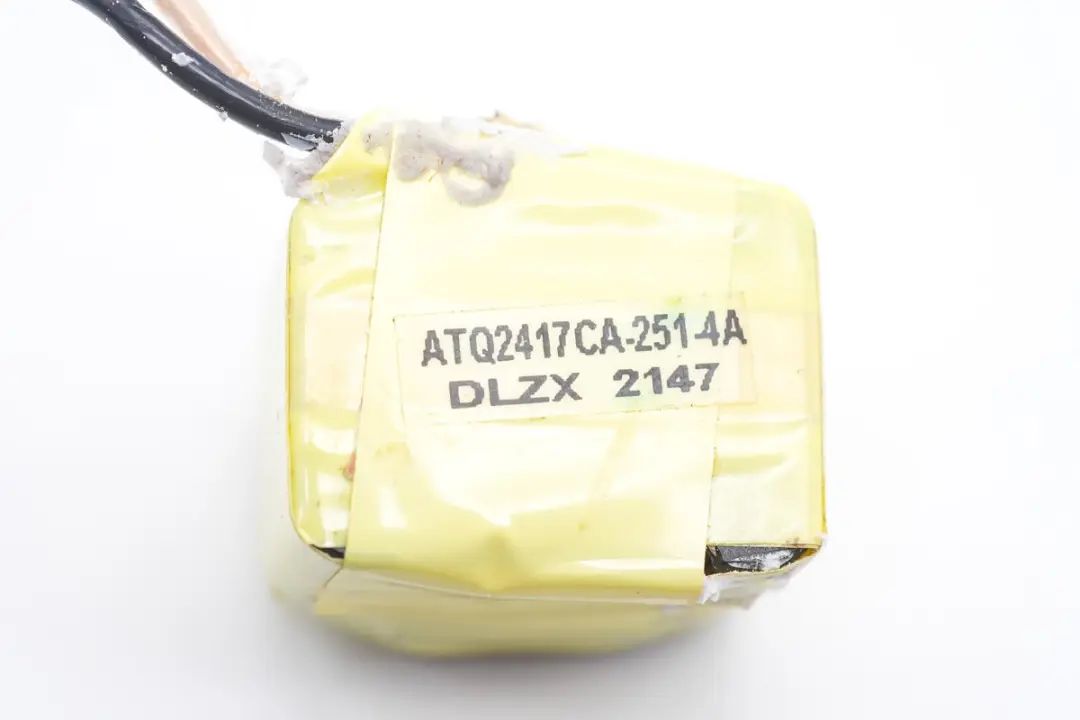

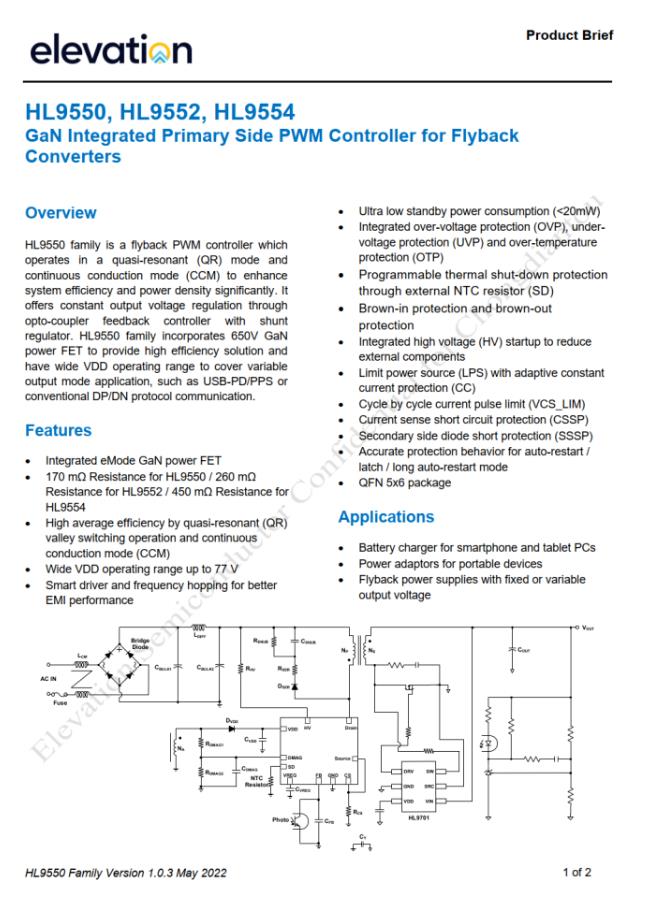

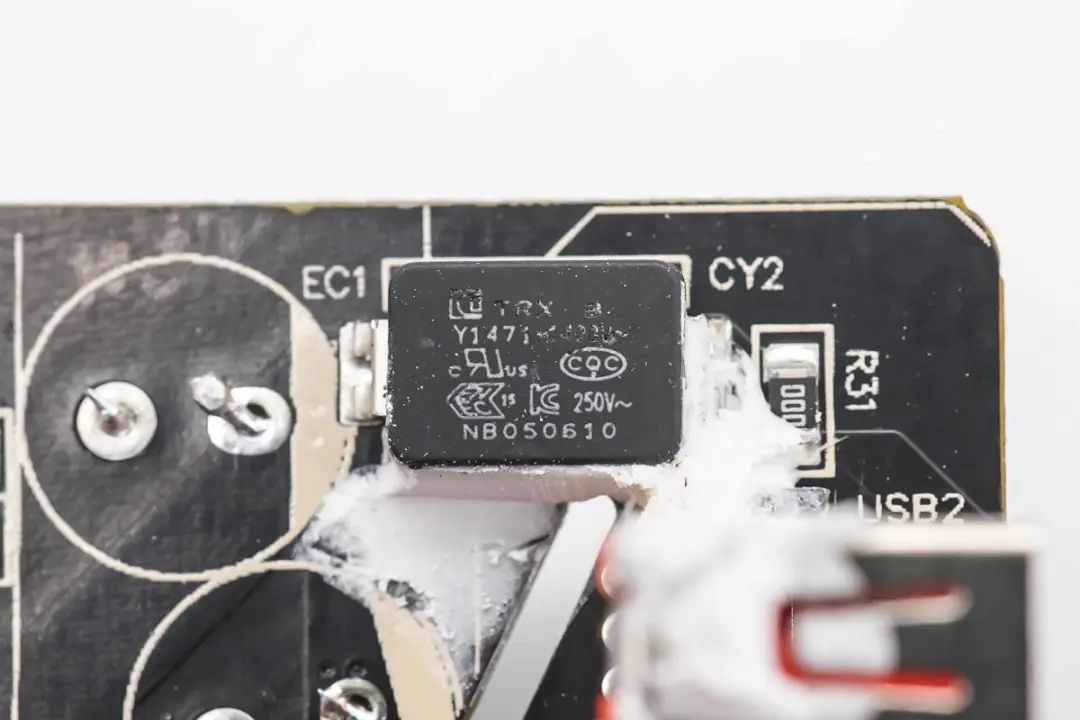

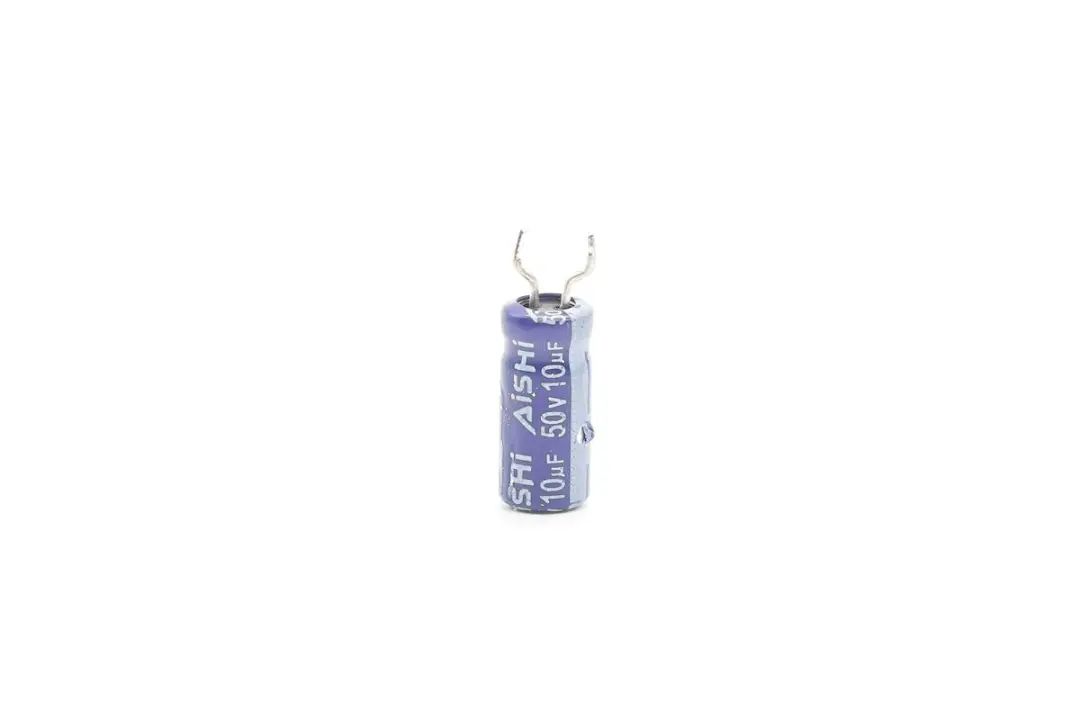

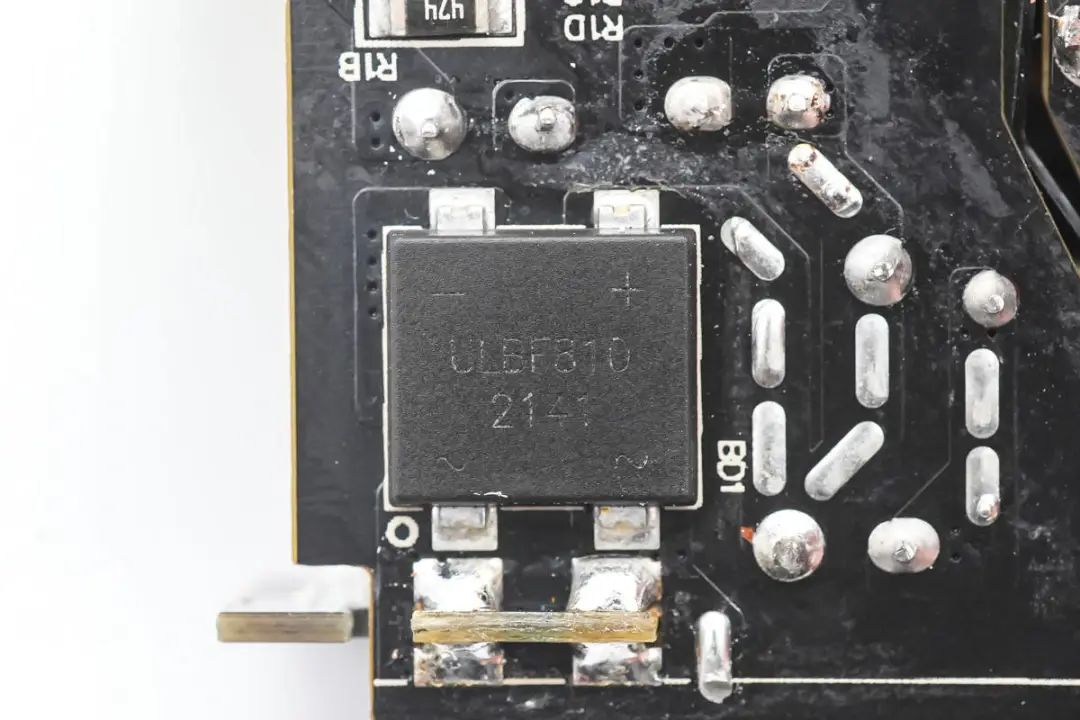

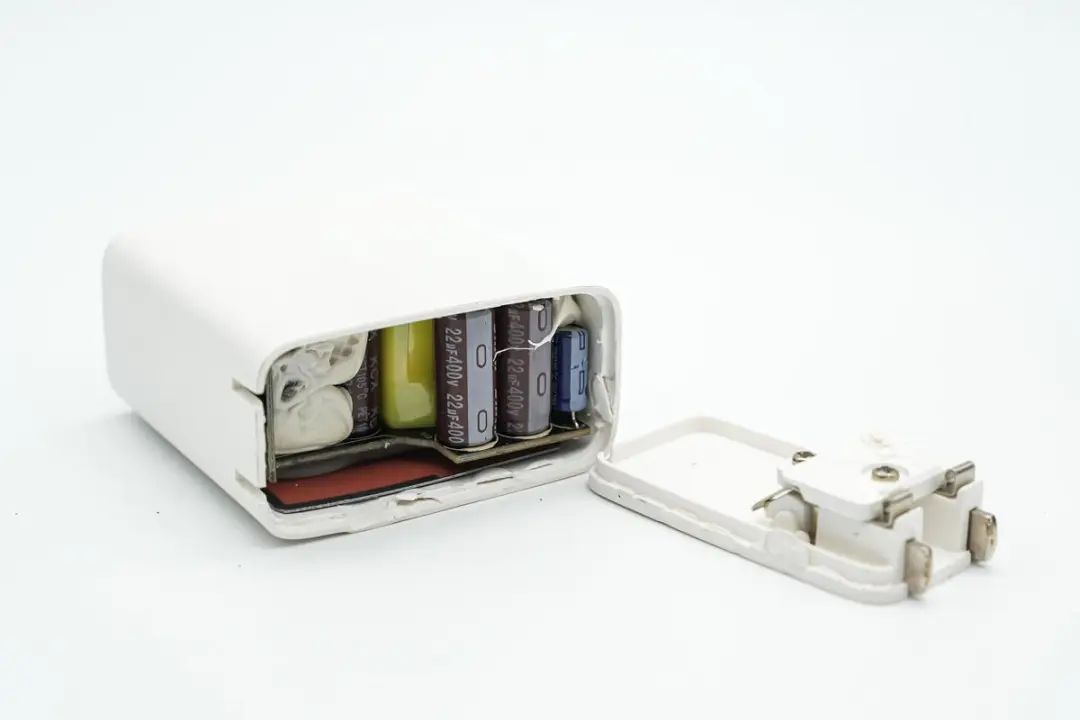

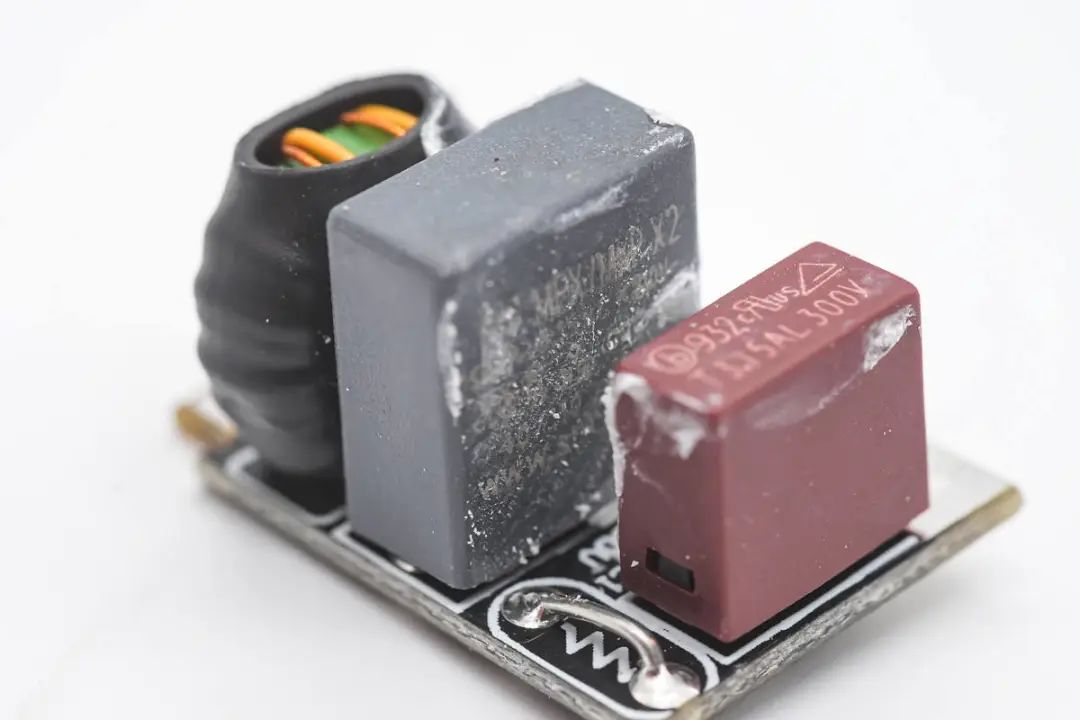

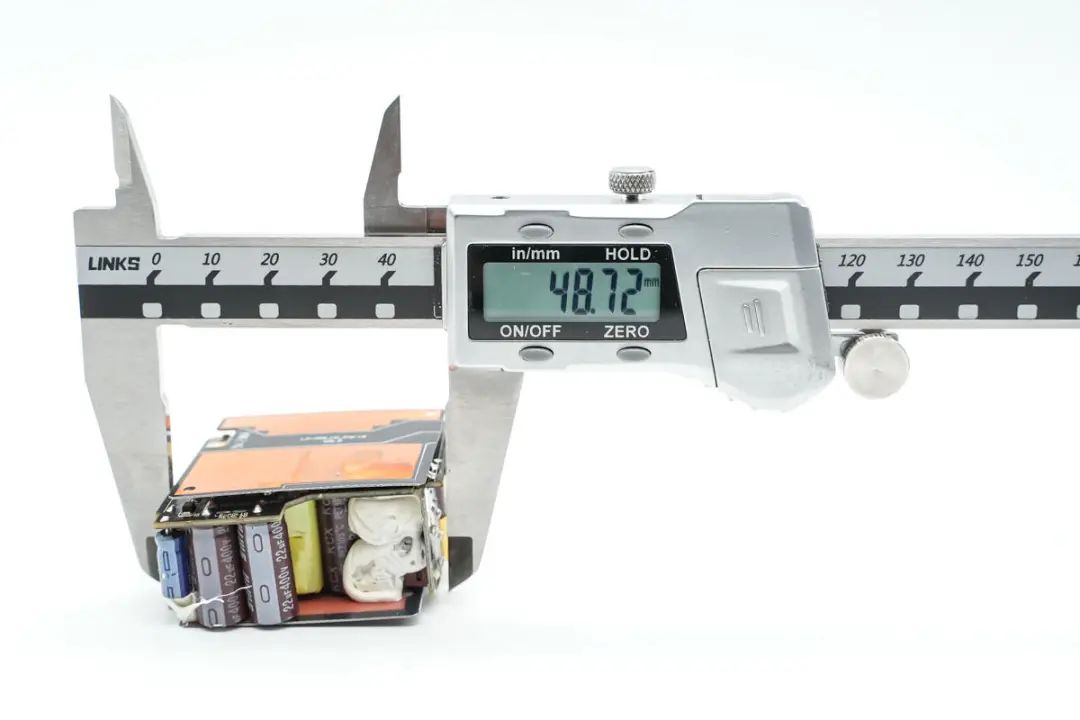

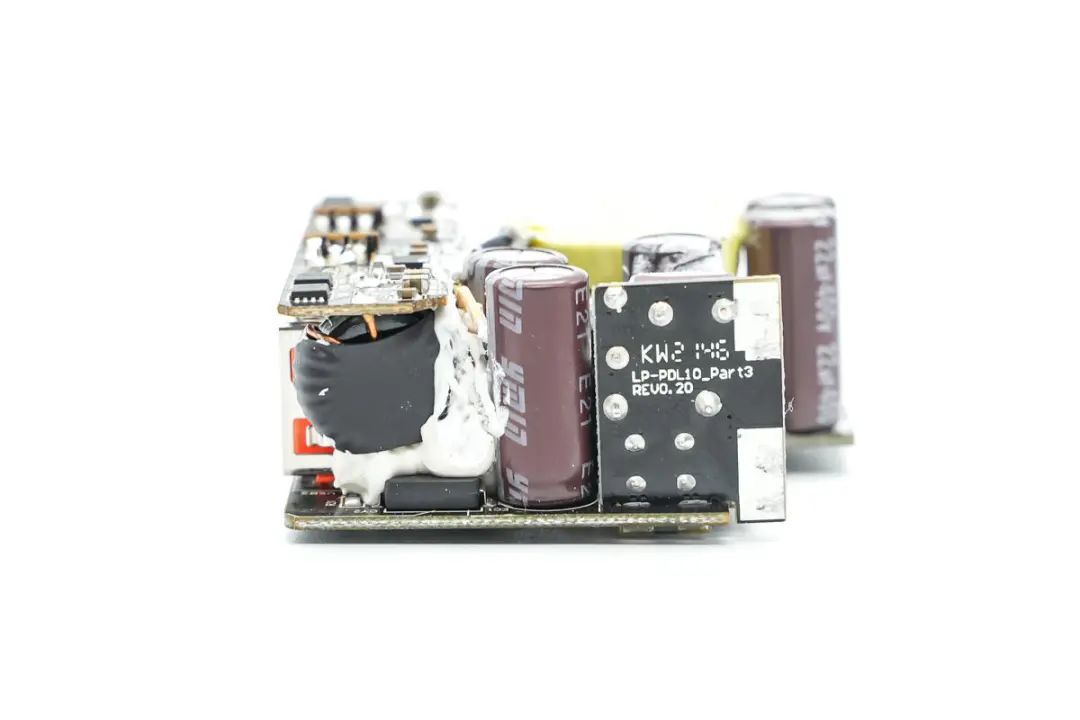

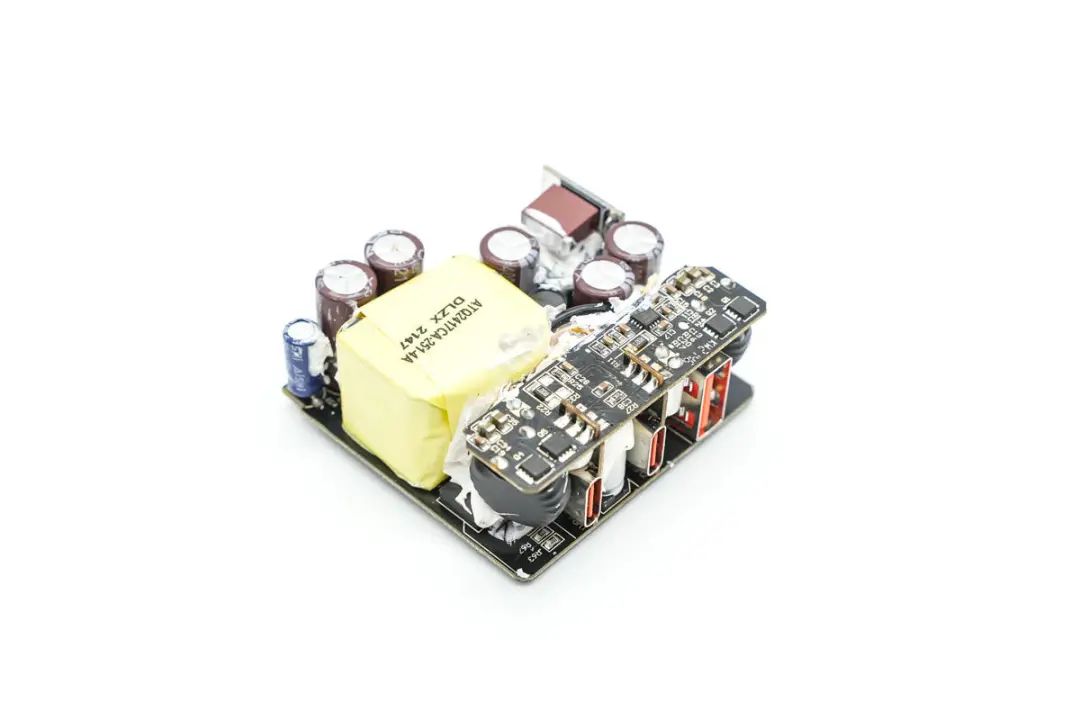

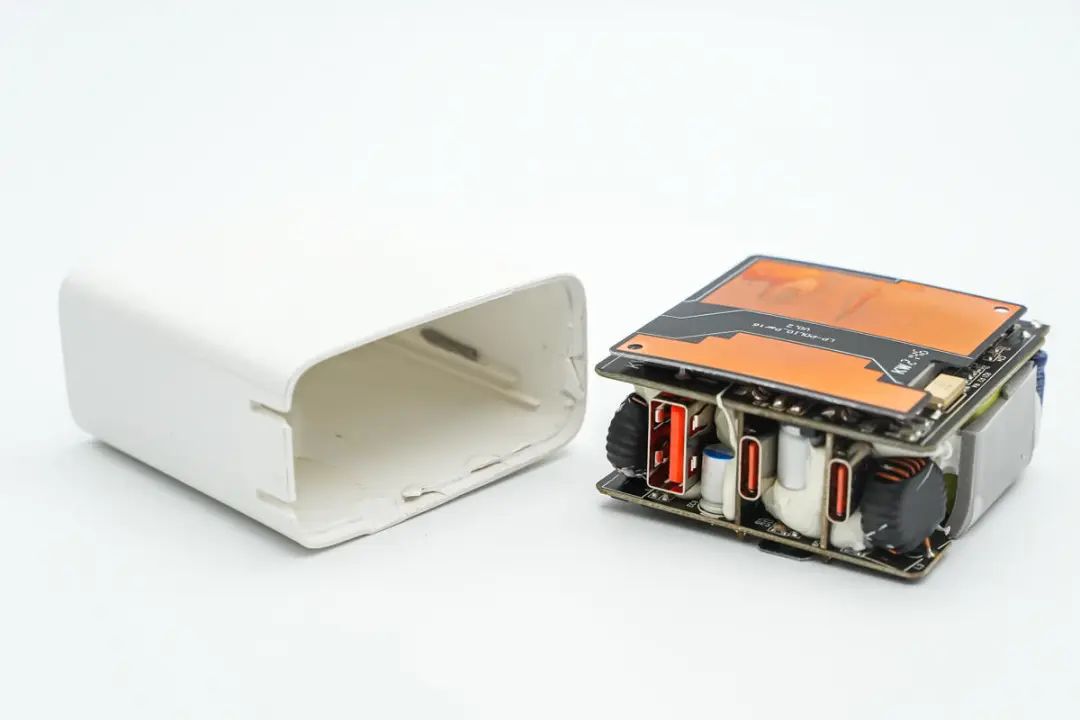

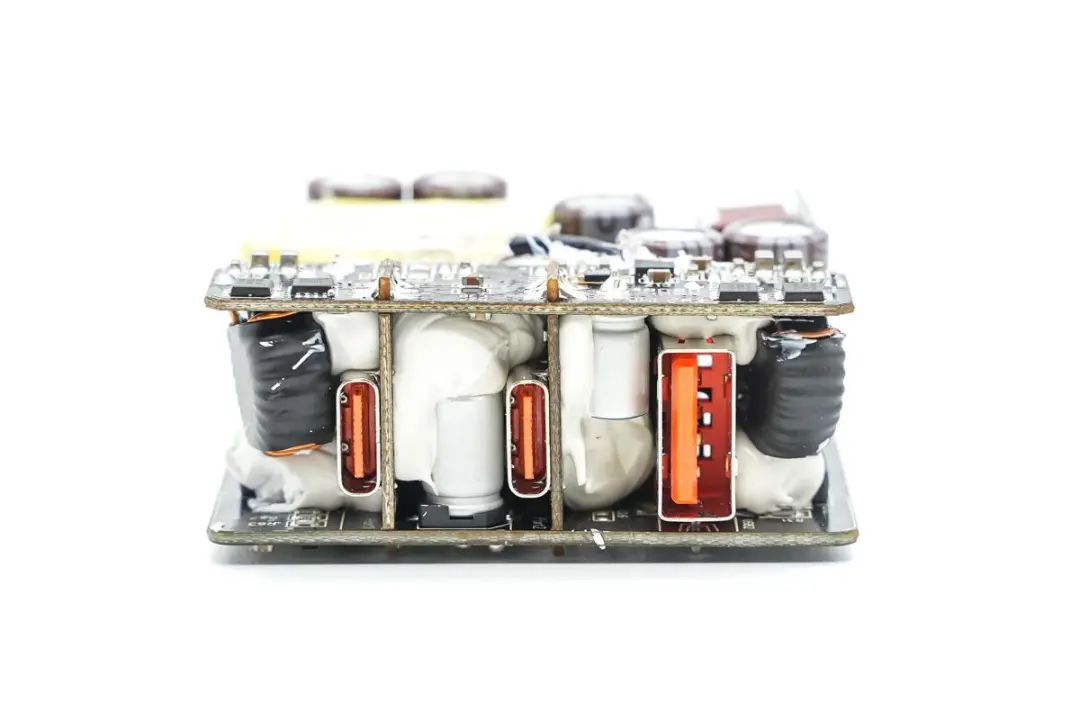

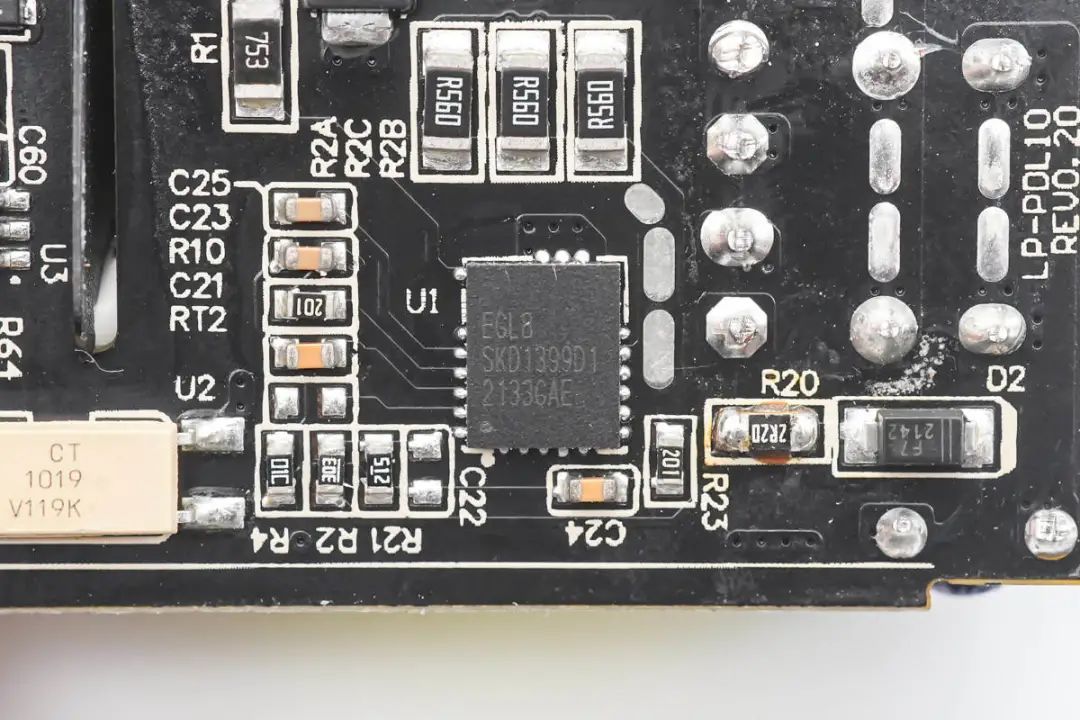

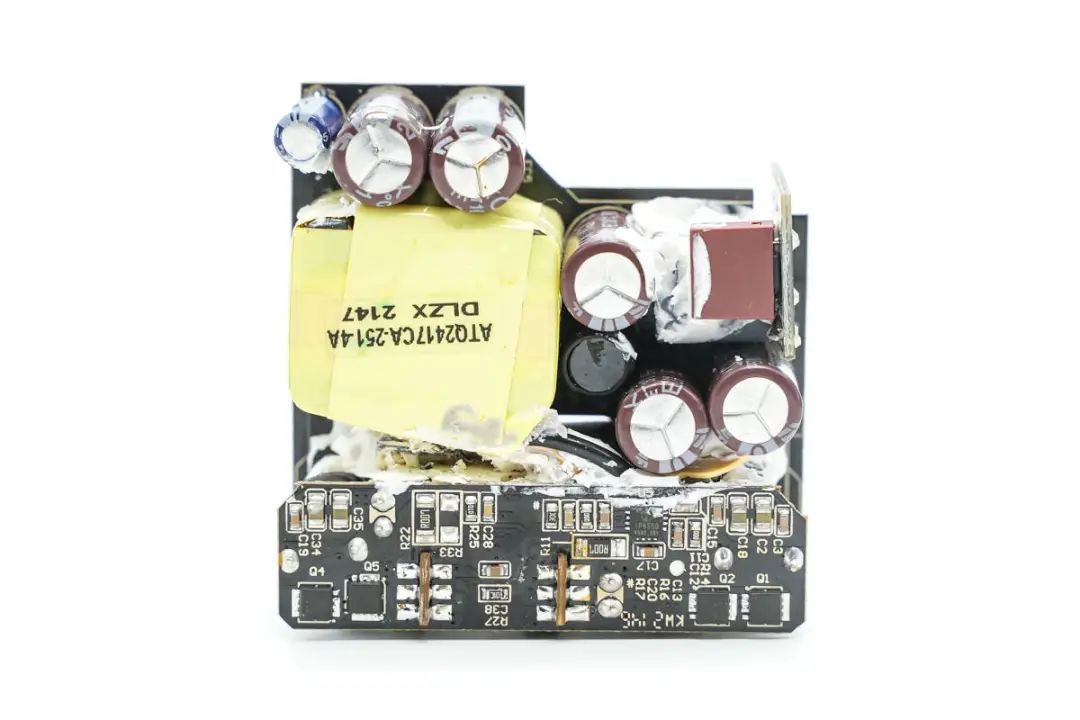

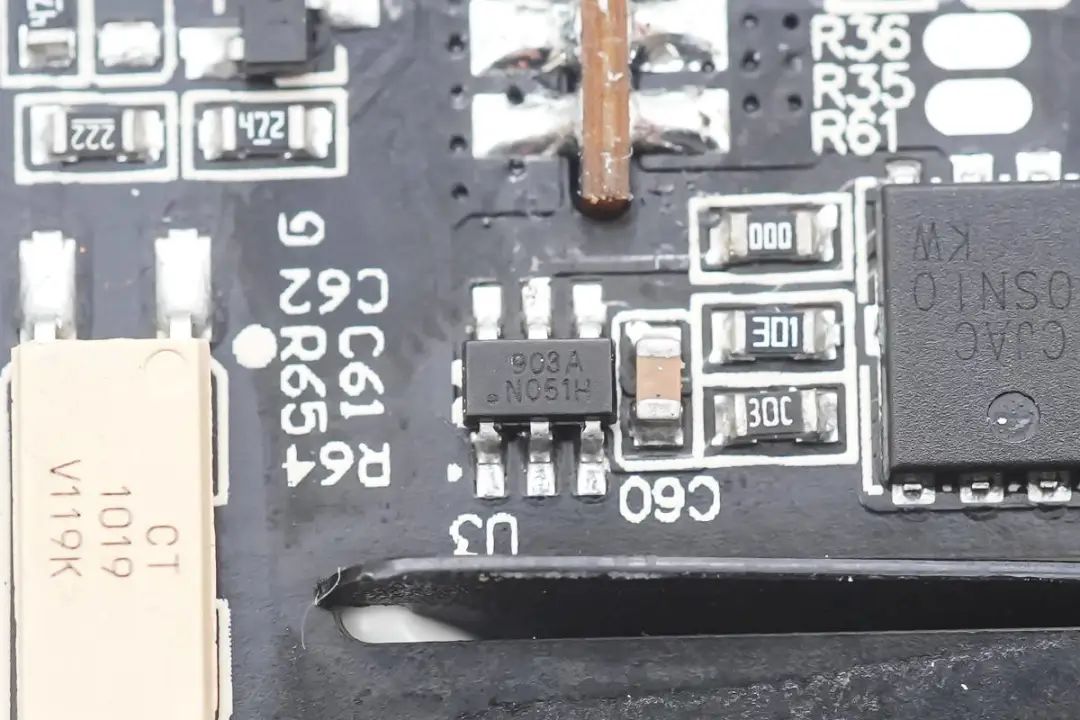

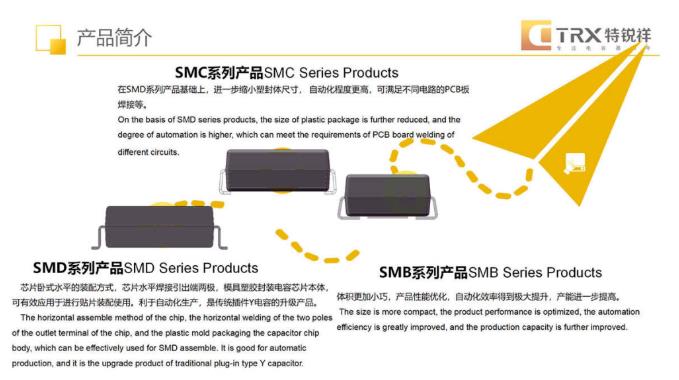

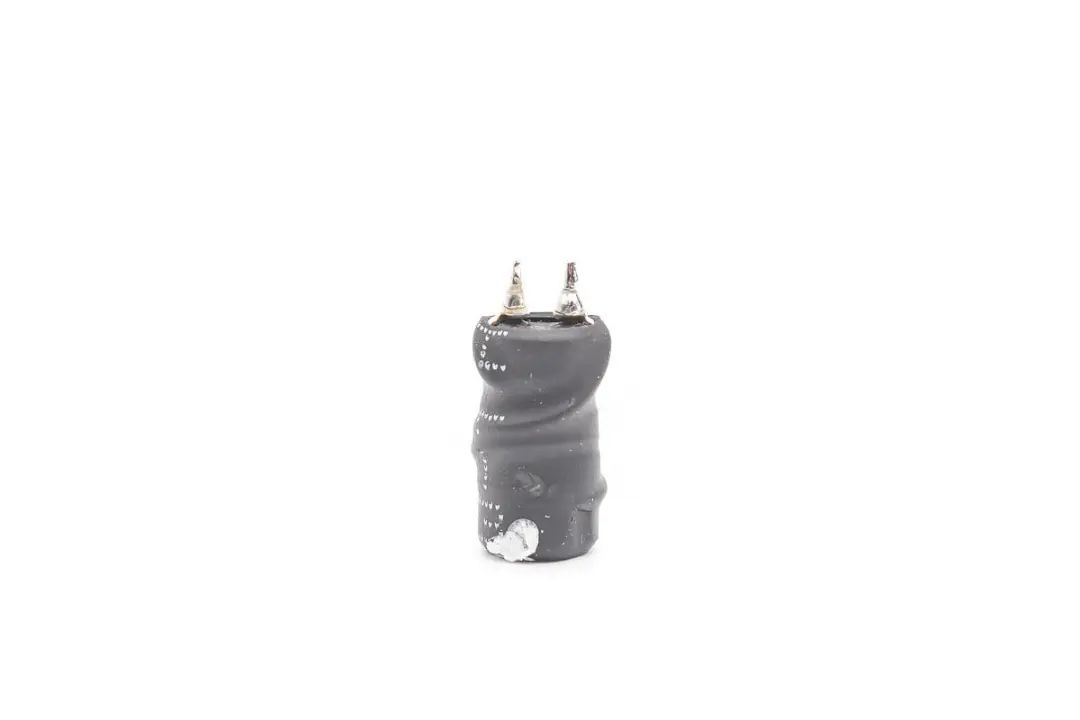

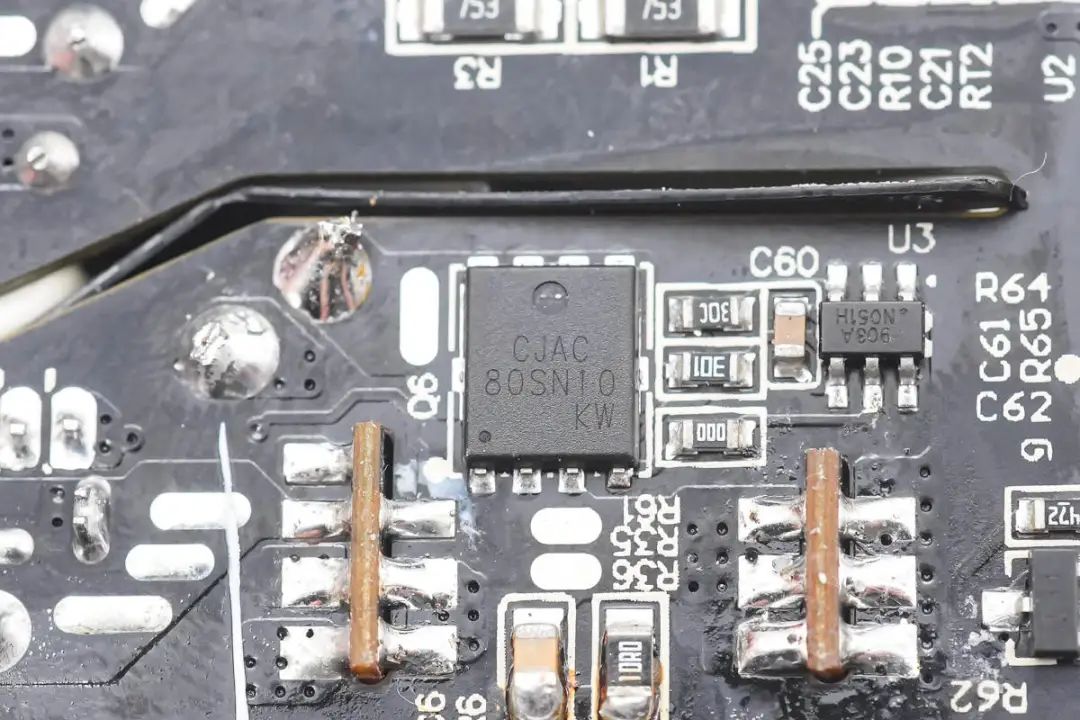

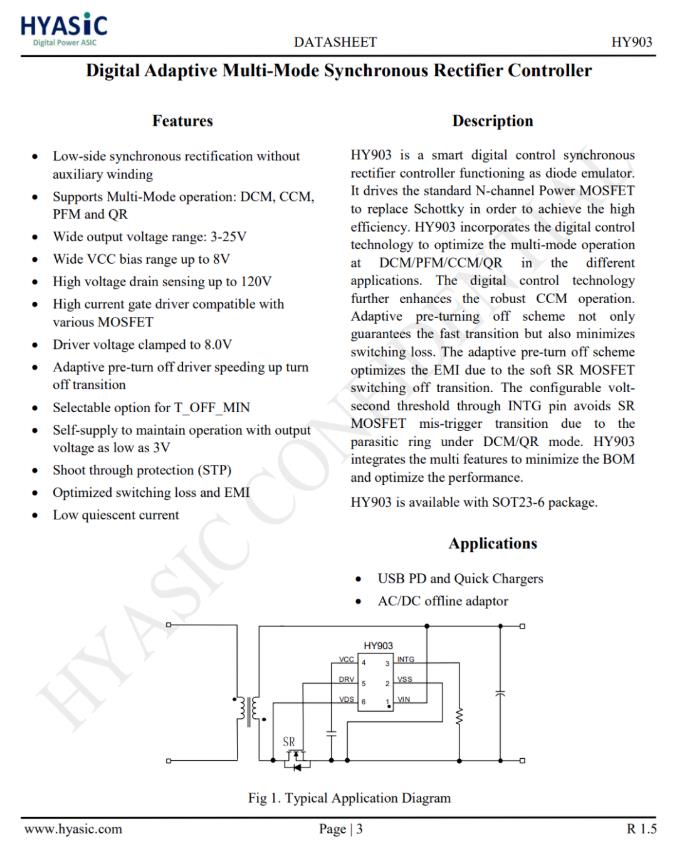

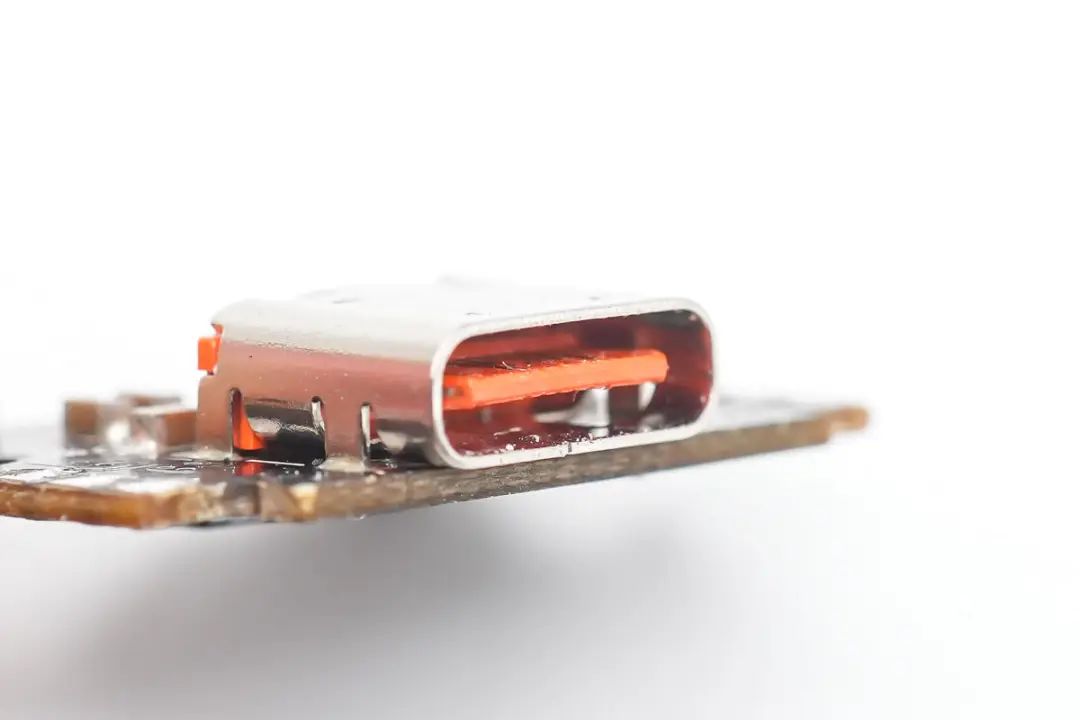

對立創普65W氮化鎵充電器有了基本了解后，下面繼續對其進行拆解，看看用料做工如何。沿外殼接縫拆開充電器，插腳采用塑料板固定，通過金屬彈片連接到PCB供電。抽出充電器PCBA模塊，PCBA模塊通過導熱墊粘貼兩片PCB用于散熱。充電器PCBA模塊背面粘貼的PCB特寫，單面覆銅，起到屏蔽和散熱作用。另一面也粘貼PCB用于散熱，側面變壓器位置還貼有導熱墊。充電器PCBA模塊輸入端焊接一塊小板，小板上焊接保險絲和EMI電路。次級側垂直焊接USB-C輸出母座小板，并在小板上焊接降壓電路小板。PCBA模塊正面一覽，變壓器采用黃色膠帶包裹絕緣，上方和右側是高壓濾波電容，右側小板上焊接保險絲和EMI濾波電路。下方小板上焊接二次降壓電路。PCBA模塊背面焊接整流橋，合封氮化鎵芯片，反饋光耦和同步整流電路。初次級之間鏤空開槽插入麥拉片加強絕緣。這款充電器采用反激開關電源設計，固定電壓輸出，輸出電壓通過兩路獨立的降壓芯片，由協議芯片根據負載需求，調節輸出電壓，下面我們就從輸入端開始了解各個元器件的信息。充電器PCBA模塊上垂直焊接一塊小板，用于連接插腳供電。輸入端垂直焊接的小板上焊接保險絲，安規X2電容和共模電感。輸入延時保險絲來自貝特電子，出料號932，規格為3.15A 250V。輸入端整流橋來自晶導微，型號ULBF810，是一顆8A電流，耐壓1000V的整流橋，具有高浪涌電流能力。高壓濾波電容來自永銘，KCX系列小體積快充電容，規格為22μF 400V，5顆并聯，總容量為110μF。初級主控芯片內部集成氮化鎵開關管，芯片絲印EGL8 SKD1399D1，來自Elevation Semiconductor，提供集成GaN的合封芯片。芯片實際型號為HL9550，內置170mΩ氮化鎵開關管以及多模式PWM控制器，集成高壓啟動，降低待機功率，外圍元件精簡。HL9550采用DFN5*6封裝，獨特的焊盤設計將功率走線和控制走線分開，降低快充設計布線難度。芯片具有不同開關頻率和模式可選，滿足多種場合應用。三顆0.56Ω 1206封裝電阻并聯，用于檢測初級電流，左側RCD吸收電路用于吸收變壓器初級繞組的漏感能量。為HL9550供電的電解電容，來自AiSHi，規格為50V 10μF。變壓器采用絕緣膠帶嚴密纏繞，輸出采用多層絕緣線，采用ATQ2417磁芯。貼片Y電容來自四川特銳祥科技股份有限公司，型號TMY1471K，具有體積小、重量輕等特色，非常適合應用于氮化鎵快充這類高密度電源產品中。特銳祥專注于被動元器件的研發、生產及銷售，注冊資本1億元。旗下有自主電容品牌兩類：SMD TRX及DIP TY電容器，TRX將致力于陶瓷材料的研究，以拓展更多品類的應用，為客戶提供更多的解決方案。另一顆貼片Y電容同樣來自特銳祥，規格相同。同步整流控制器來自華源半導體，絲印903A，實際型號為HY903，是一顆數字多模式同步整流控制器，支持低側應用，無需輔助線圈供電，芯片支持DCM，CCM和QR工作模式，支持3-25V輸出電壓范圍，滿足USB PD快充應用。HY903內置的驅動器具有高電流驅動能力，可搭配低導阻的同步整流管獲得更低的損耗。柵極驅動器鉗位電壓為8V，適配多種同步整流管。高集成度多功能的設計降低了成本，并優化了用戶體驗。同步整流管來自長晶科技，型號為CJAC80SN10，是一顆耐壓100V的NMOS，導阻為6.2mΩ，采用PDFN5*6封裝。輸出側兩個USB-C母座焊接在小板上，小板上方是一條PCB板，上面焊接兩路降壓電路，分別用于三個接口的降壓輸出。在小板之間的空間內是降壓電感與濾波電容，并大量打膠固定。兩顆濾波電容來自豐賓，PM系列貼片固態電容，規格為270μF 25V，兩顆并聯用于同步整流輸出濾波。USB-C1母座小板特寫，正面焊接USB-C母座。USB C1協議芯片采用云矽半導體XPD737，這款芯片已經通過了USB PD3.0認證，TID：3479。支持QC2.0/3.0/3.0+、AFC、FCP、SCP、HVSCP、PD和PPS等主流快充協議外，還支持小米CHARGE TURBO 27W協議，華為10V高壓SCP協議。XPD737內部集成 10mΩ VBUS 通路管，并且集成10mΩ電流檢測電阻，支持完善的保護功能，降低外圍元件數量，同時支持云矽半導體私有的XPD-LINK通訊，支持多顆協同使用，滿足多口充電器應用，從而簡化電路，降低成本。USB-C2母座小板特寫，正面焊接USB-C母座和一顆VBUS開關管。USB-C2和USB-A口的協議芯片采用云矽半導體XPD767，這款芯片已經通過了USB PD3.0認證，TID：3479。支持QC2.0/3.0/3.0+、AFC、FCP、SCP、HVSCP、PD和PPS等快充協議，內部集成 10mΩ VBUS 通路功率開關管，并且集成10mΩ電流檢測電阻，支持完善的保護功能，節省外圍元件數量，簡化電路，降低成本，具有TSSOP-20和QFN20封裝。其中XPD767內部集成的VBUS管和檢流電阻用于USB-C2口輸出，外置的VBUS開關管和電流取樣電阻用于USB-A口過流保護和輸出控制。絲印3009N的MOS管，用于USB-A口輸出控制。降壓小板兩側焊接兩顆磁環電感，兩顆固態電容用于兩路降壓輸出，正面還焊接一顆同步降壓控制器。小板背面焊接兩對MOS管用于兩路同步降壓輸出，背面還焊接一顆同步降壓轉換器。由于兩路同步降壓電路完全相同，節省篇幅選取一路進行介紹。用于降壓的同步開關管，來自泰德，型號為TDM3536，是一顆耐壓30V的NMOS，導阻3.3mΩ，采用PPAK3*3-8封裝。輸出濾波固態電容來自豐賓，規格為100μF 25V。

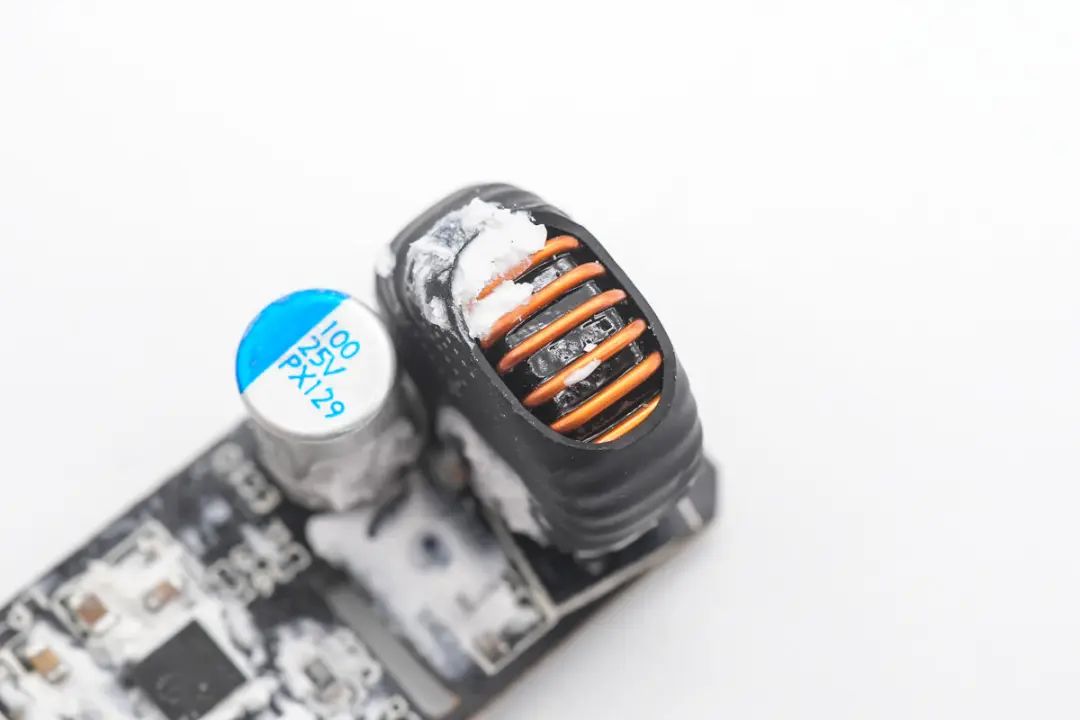

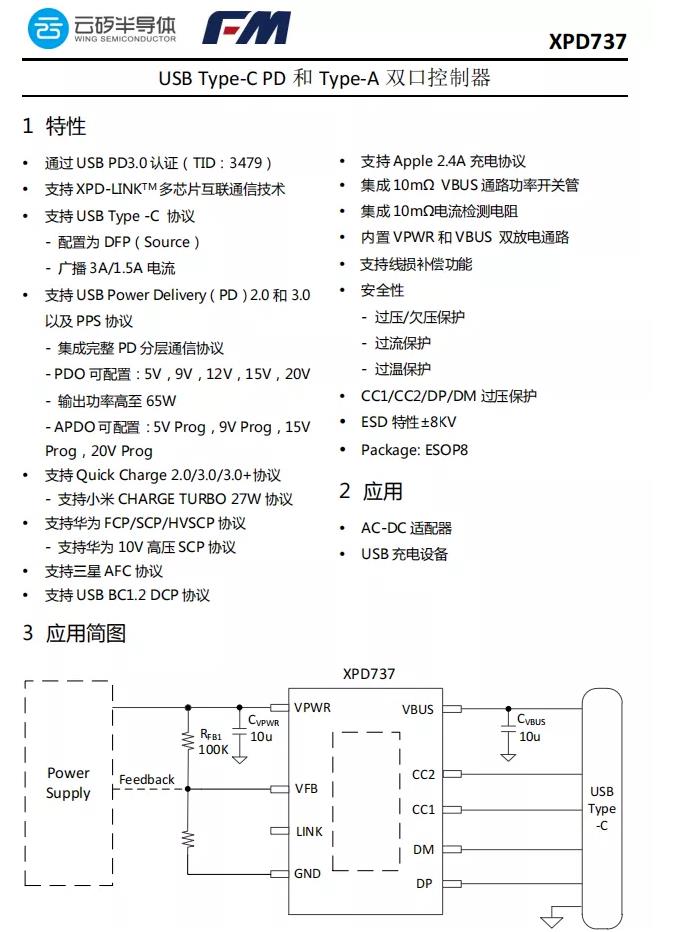

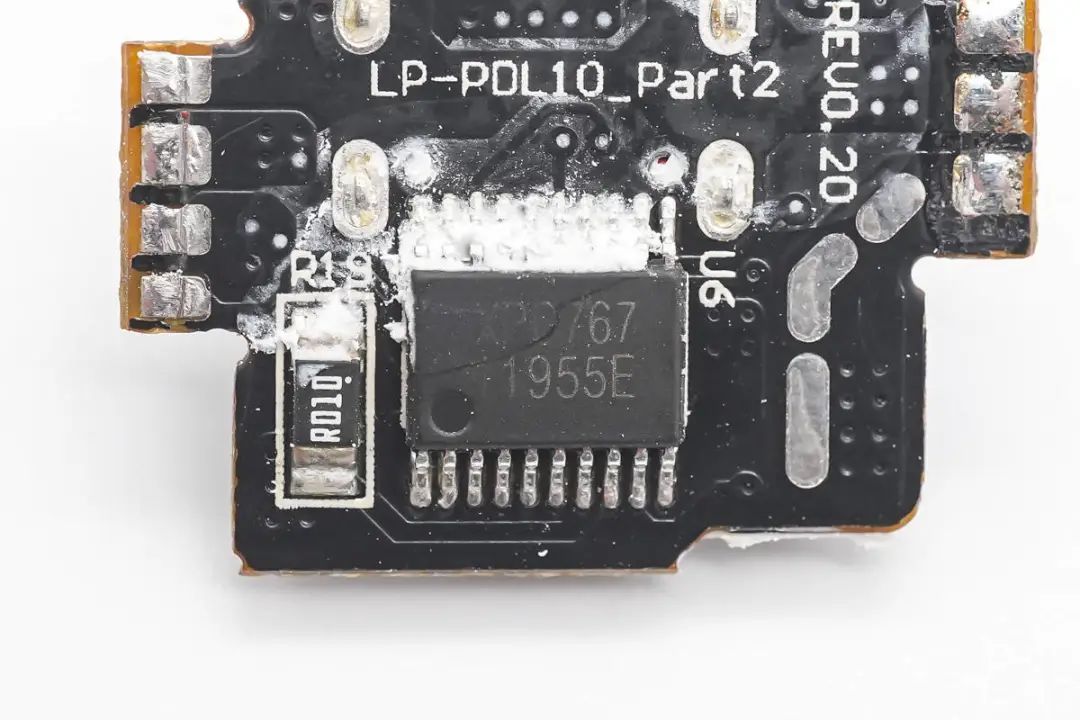

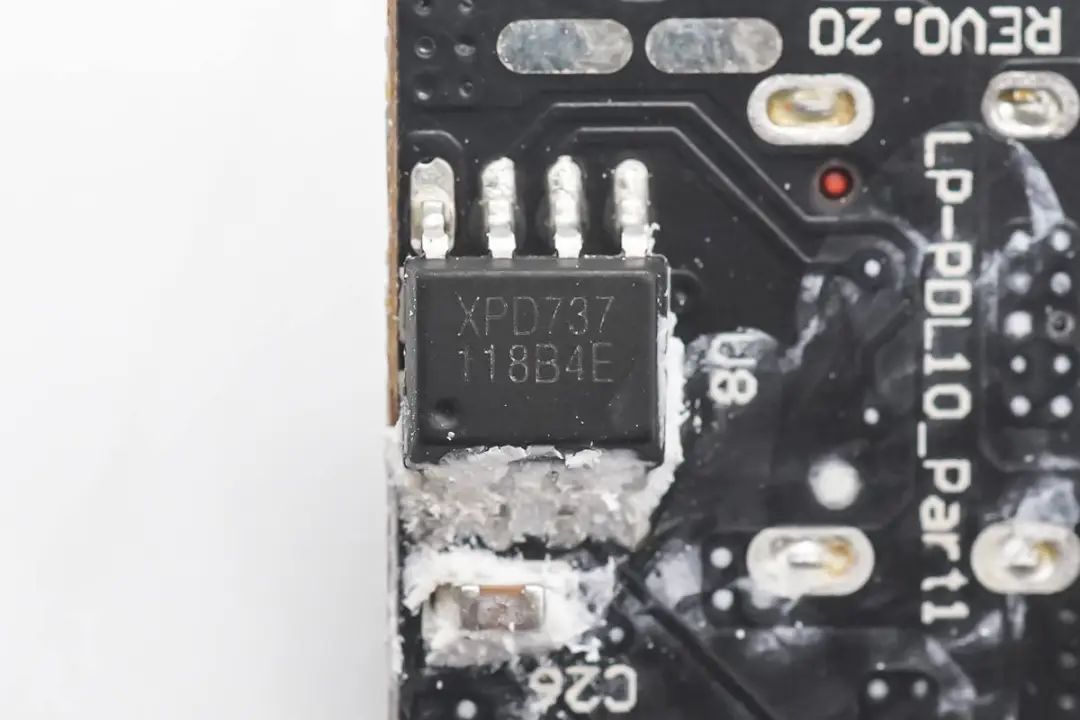

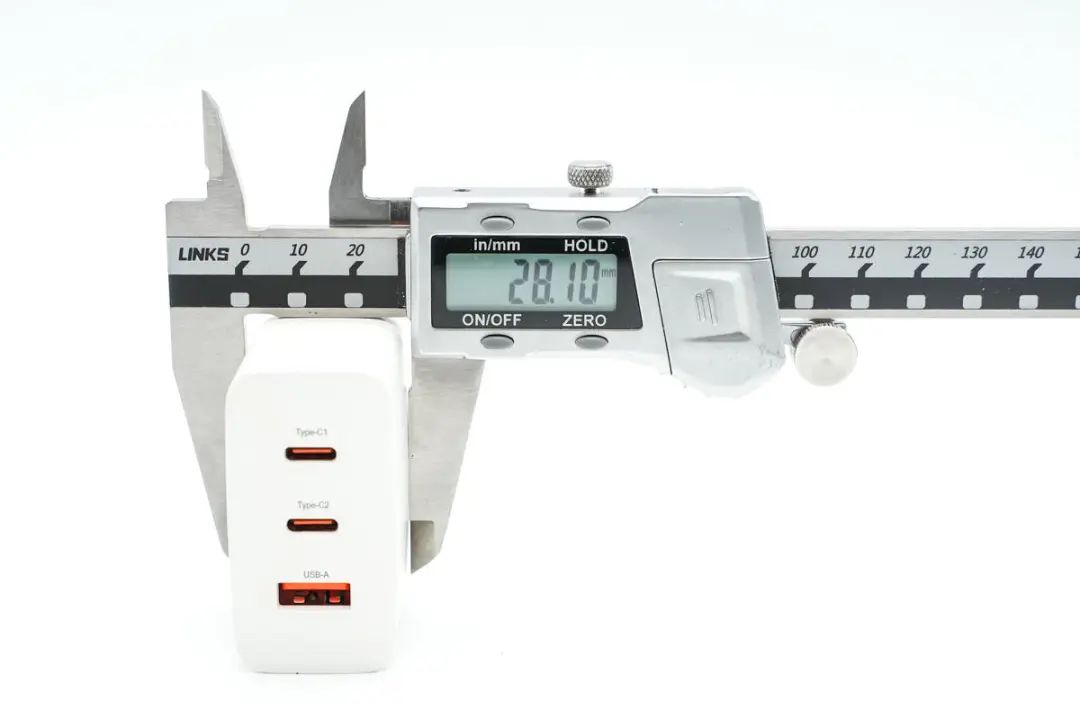

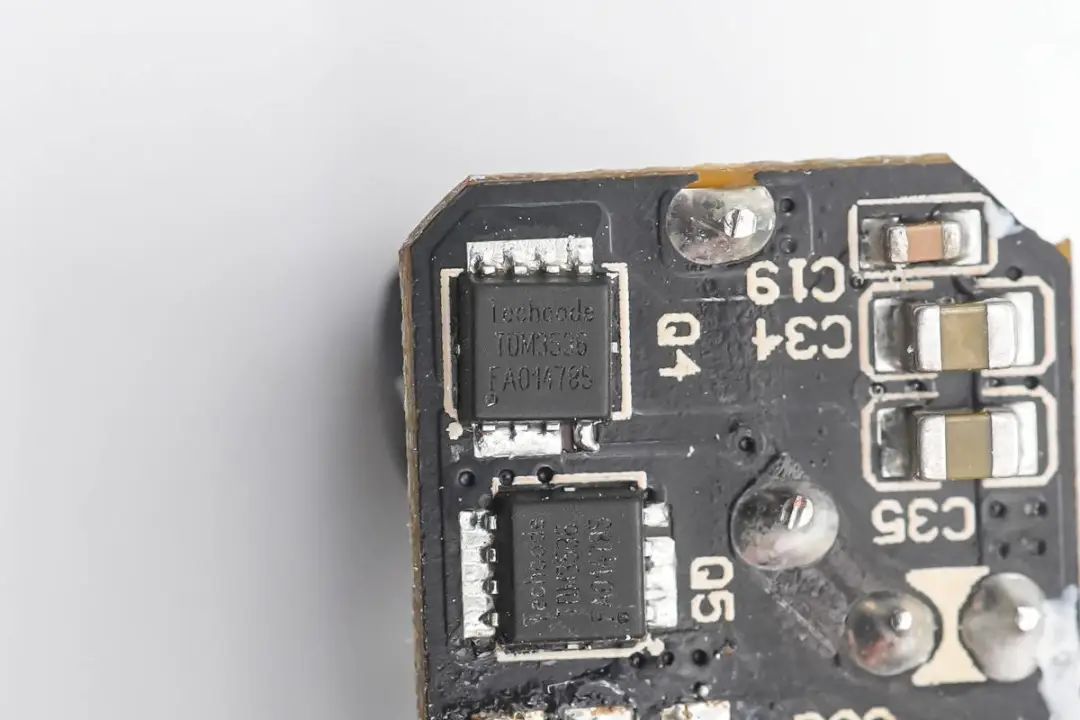

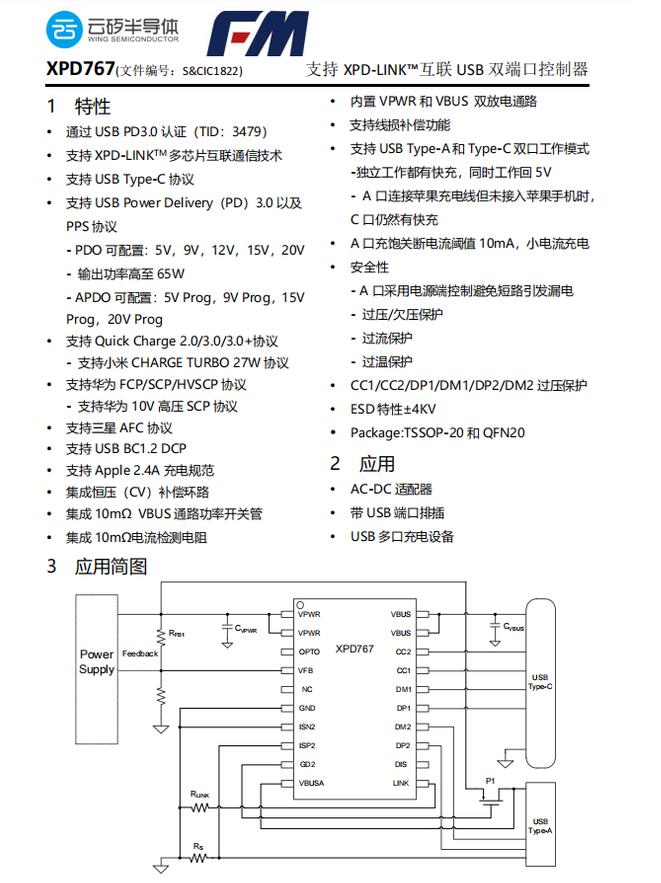

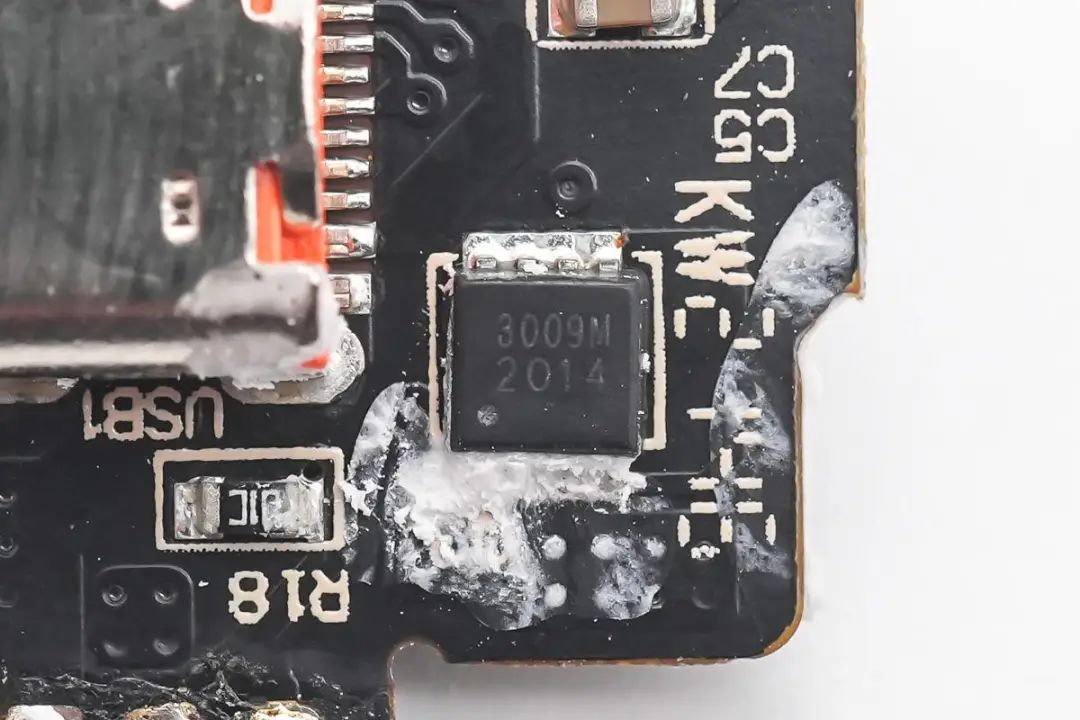

立創普這款65W充電器采用折疊插腳，厚度僅為28mm，小巧輕便非常便攜。充電器具備2C1A三口輸出，兩個USB-C口支持功率盲插，支持的協議相同，具備5V3A、9V3A、12V3A、15V3A、20V3.25A五組電壓檔位，以及3.3-21V3A一組PPS檔位。能夠滿足手機和筆記本電腦的快充需求。充電頭網通過拆解了解到，立創普這款65W氮化鎵充電器采用多塊PCB組合焊接，對應發熱器件位置貼有導熱墊，并通過覆銅PCB進行散熱，簡化散熱設計。充電器內部采用Elevation HL9550氮化鎵合封芯片，內置170mΩ氮化鎵開關管，滿足65W及更大功率應用。充電器同步整流控制器來自華源半導體，輸出協議芯片均來自云矽半導體，采用XPD737+XPD767組合，實現三口輸出，并支持功率自動分配。兩路降壓控制器，搭配泰德同步整流管。云矽協議芯片內置電流取樣電阻和VBUS開關管，搭配高集成氮化鎵合封方案，大大簡化了充電器電路設計。
