雖然說手機都已支持雙卡雙待了，但是為了把工作和生活分開，很多人會選擇使用兩臺手機。對應兩臺手機同時充電就需要兩個充電器，不僅不方便攜帶，還要多占插孔，非常麻煩。同時原裝充電器也很少有采用折疊插腳的設計，放在包內還容易劃傷其他物品，更加不便。近期Aohi MAGCUBE系列又推出了一款40W雙口PD快充充電器，其配備折疊插腳，雙口均支持快充，單口支持40W輸出和PPS快充，雙口支持20+20W功率分配，雙口均支持快充，無論是安卓還是蘋果手機，都能得到理想的快充效果。下面充電頭網就對Aohi這款雙口40W充電器進行詳細拆解，看看內部是如何設計的。

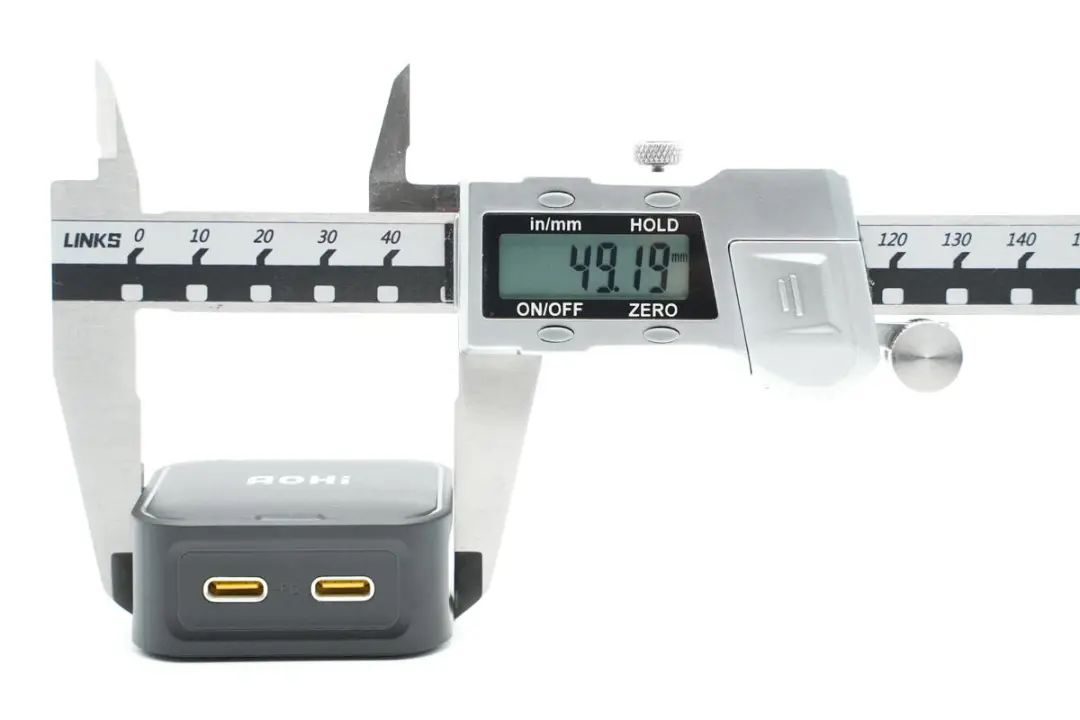

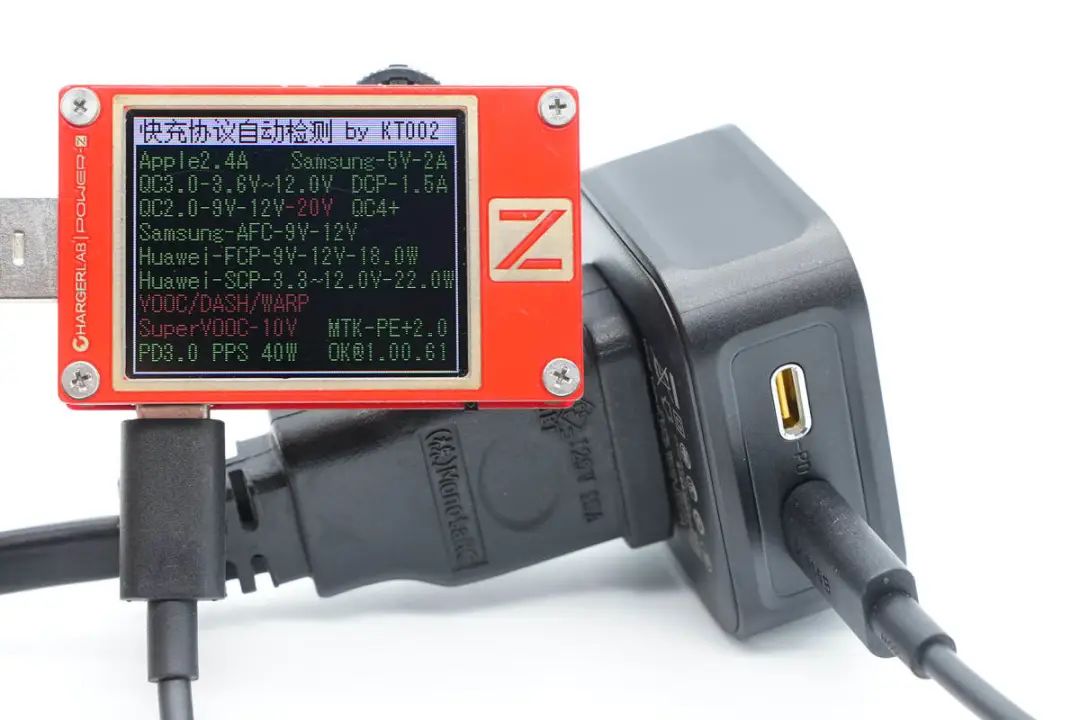

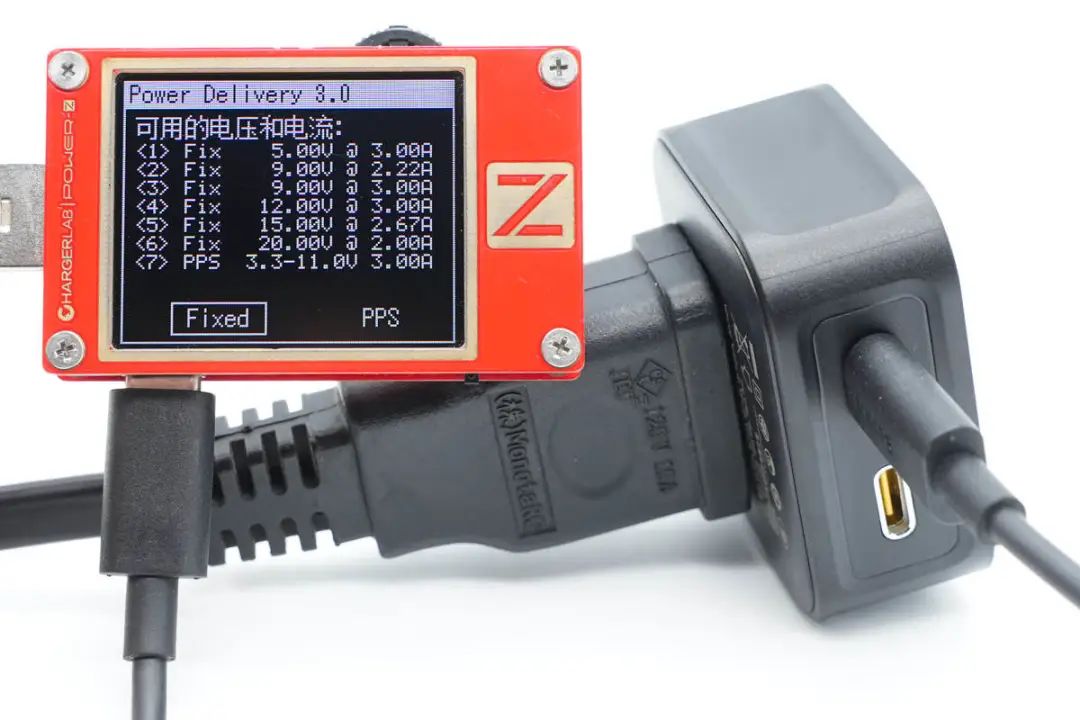

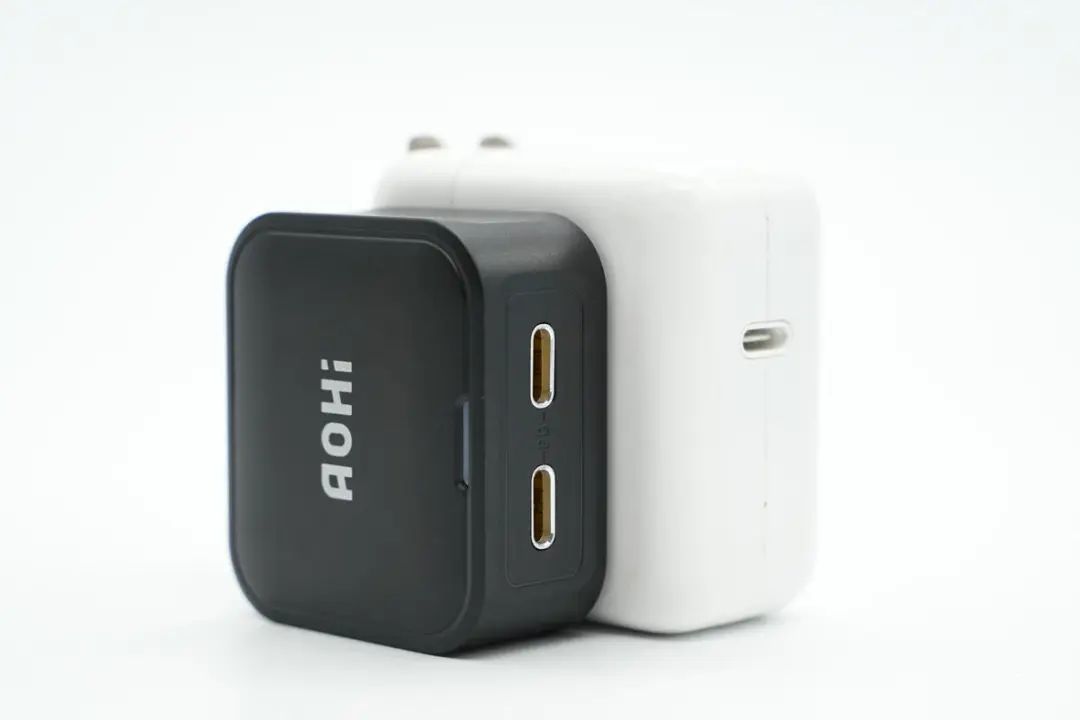

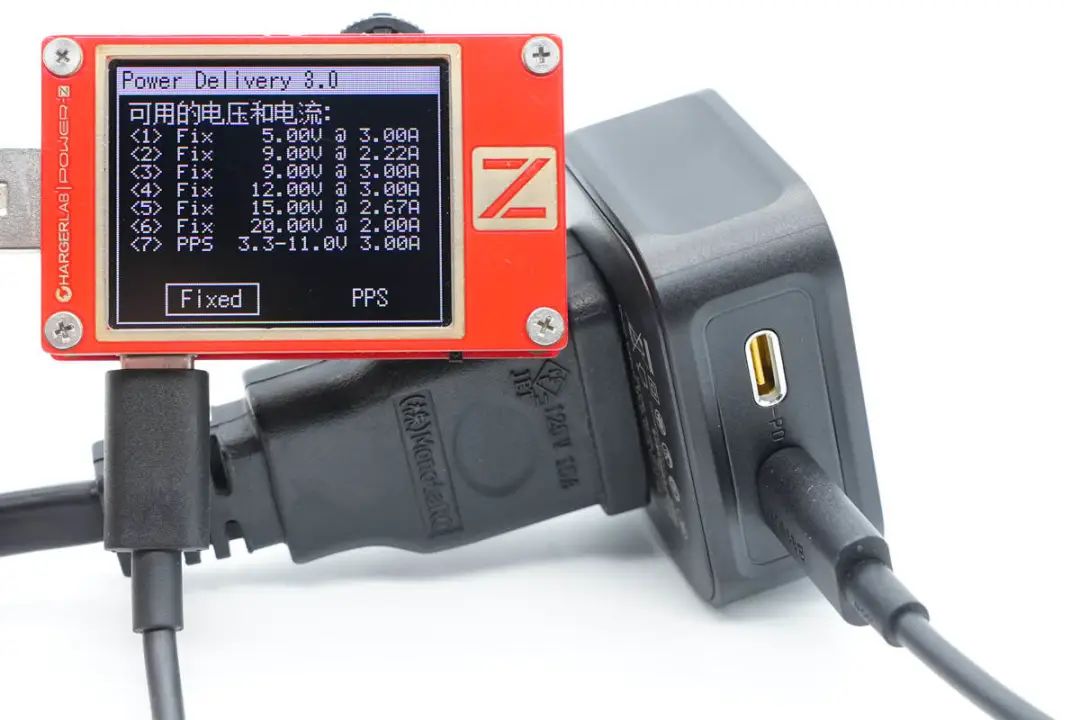

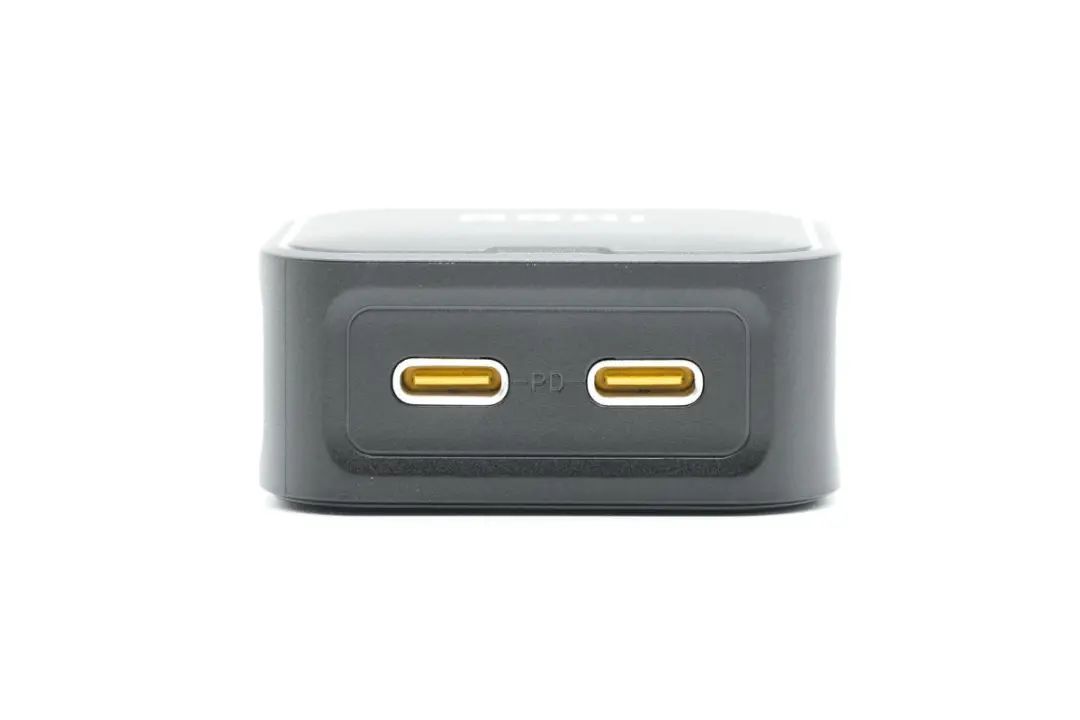

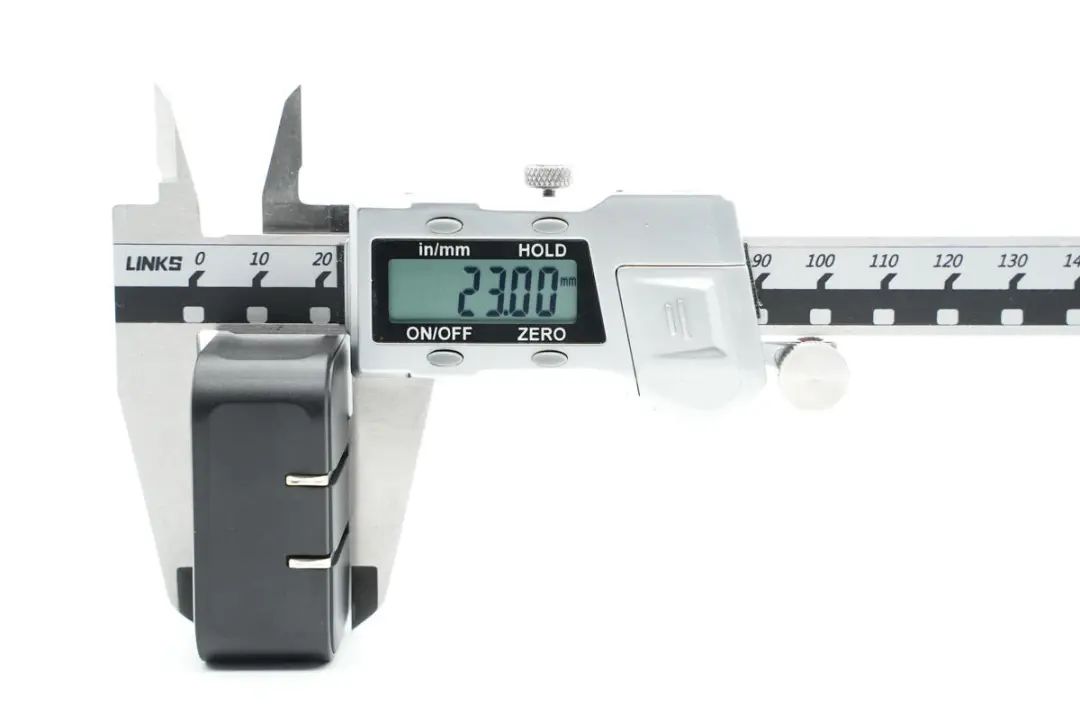

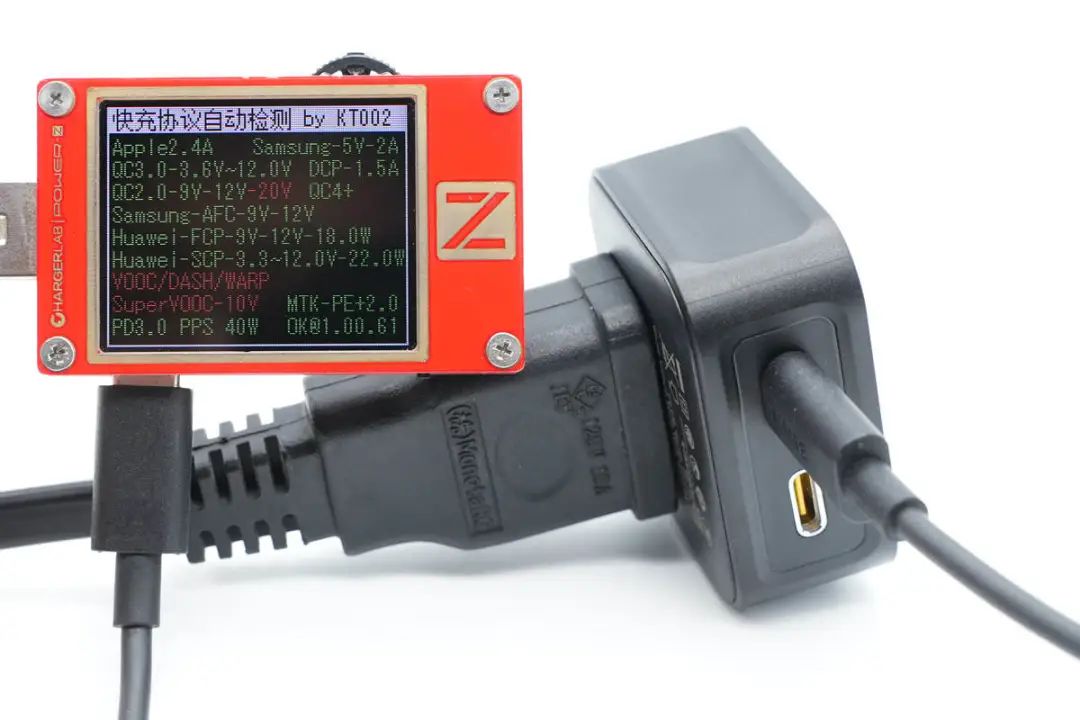

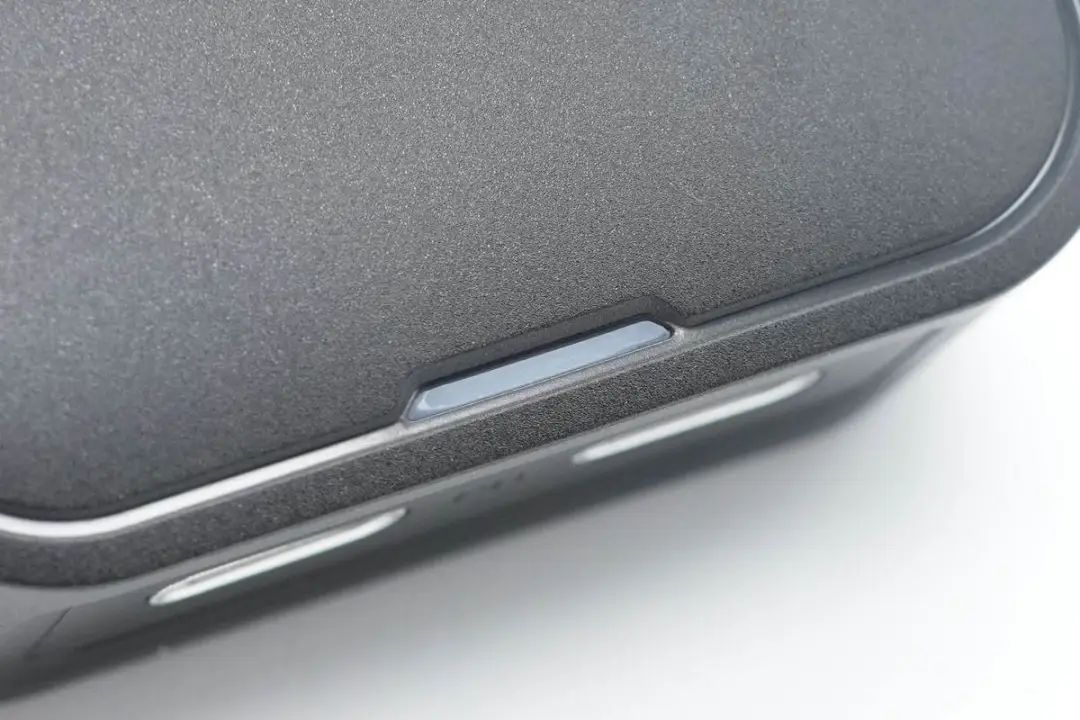

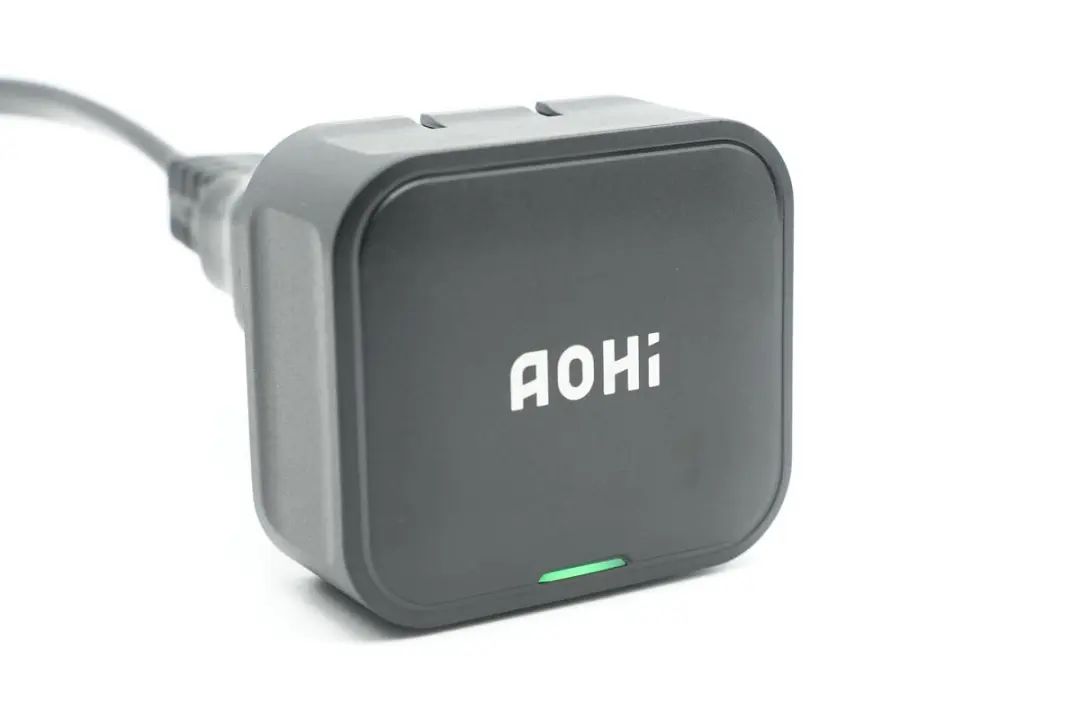

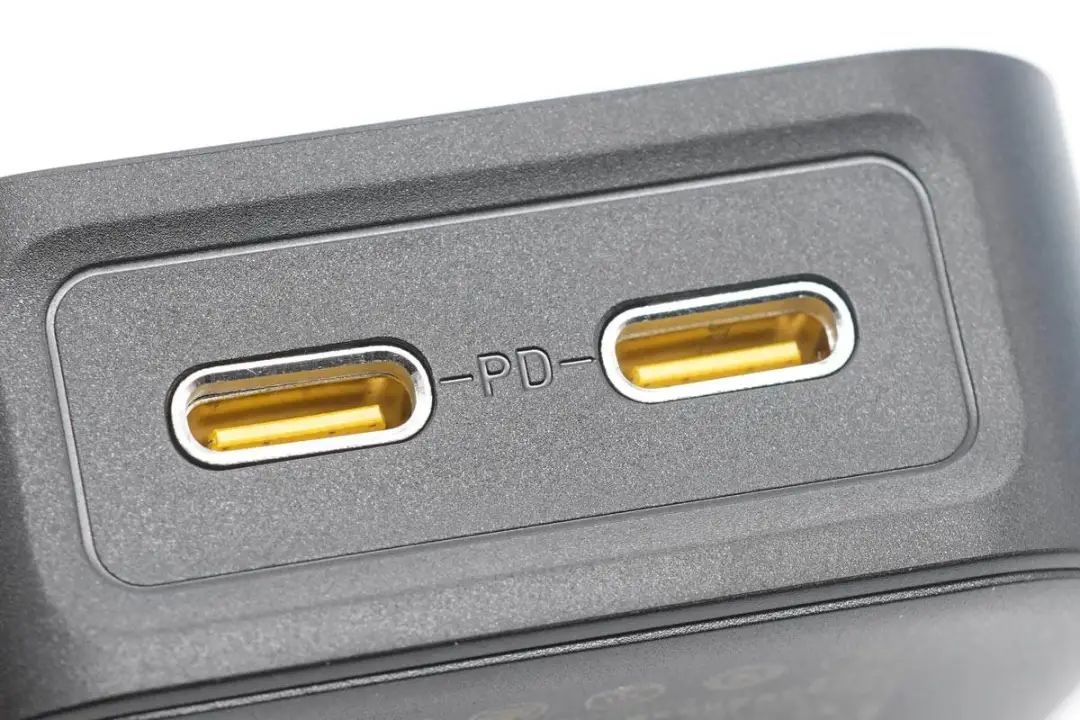

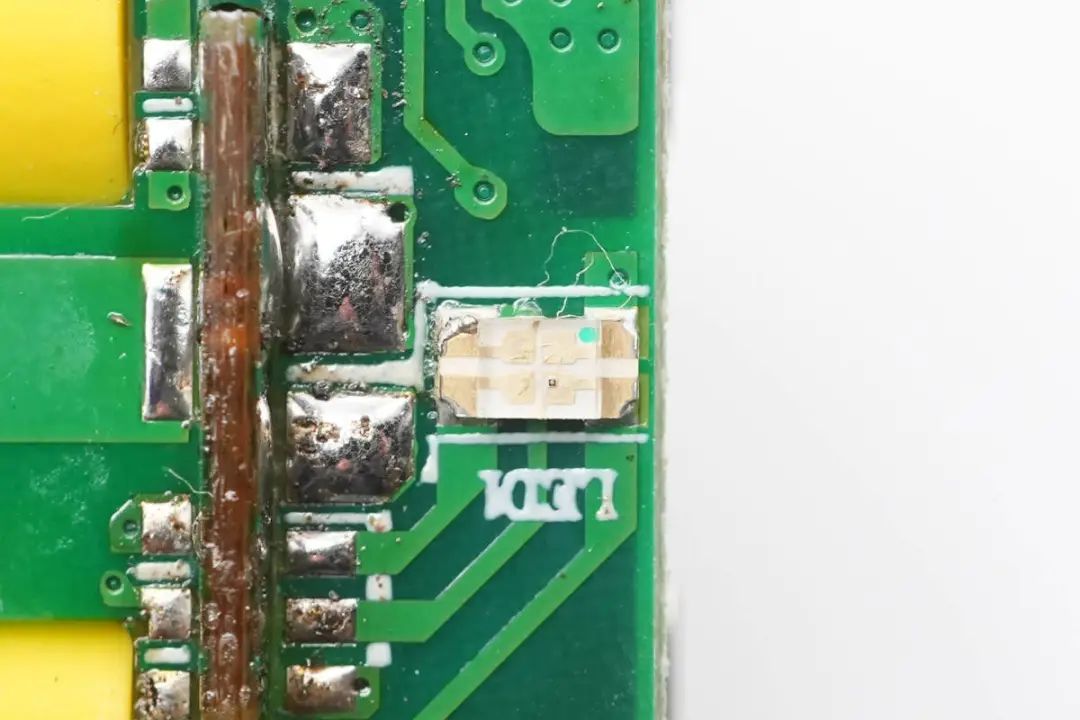

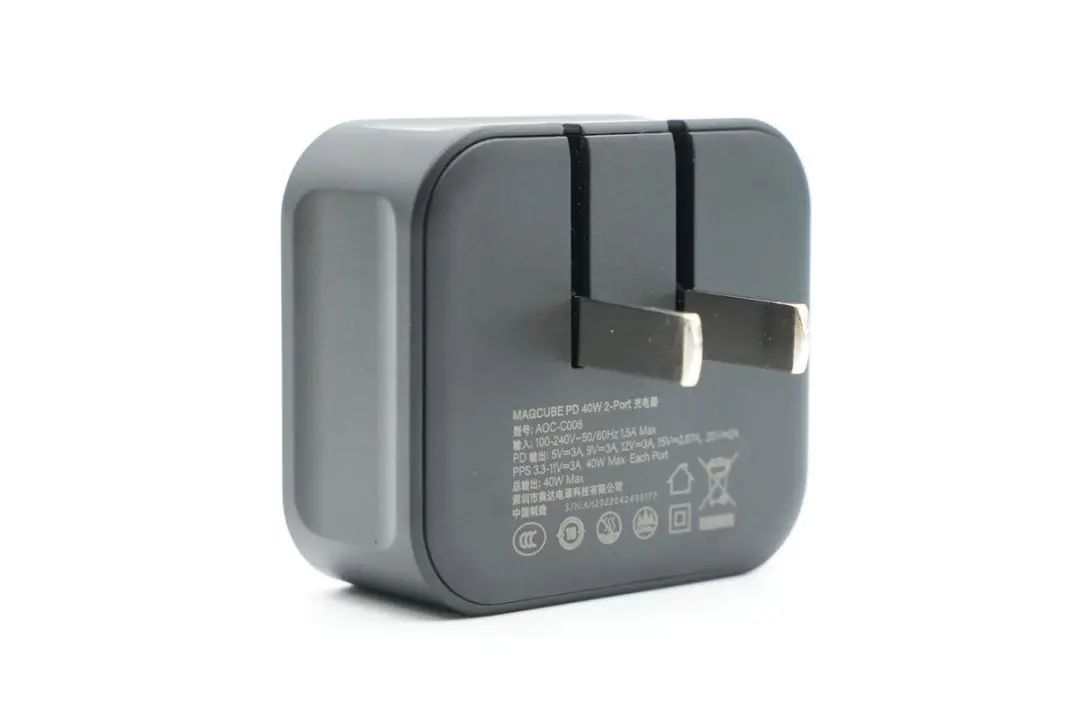

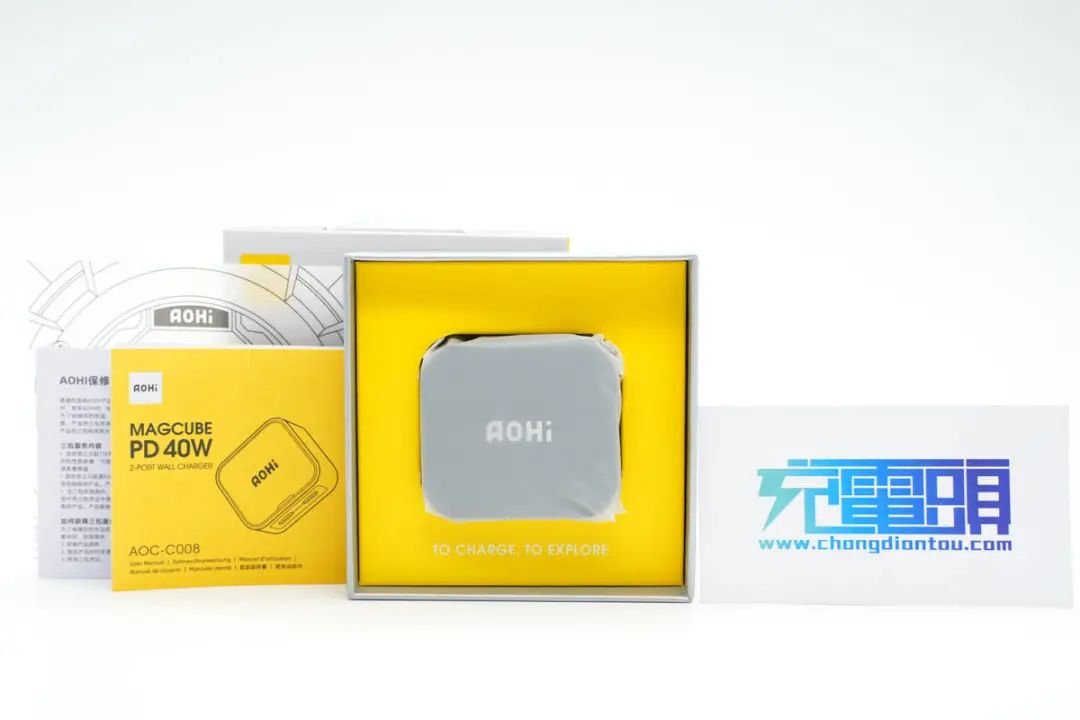

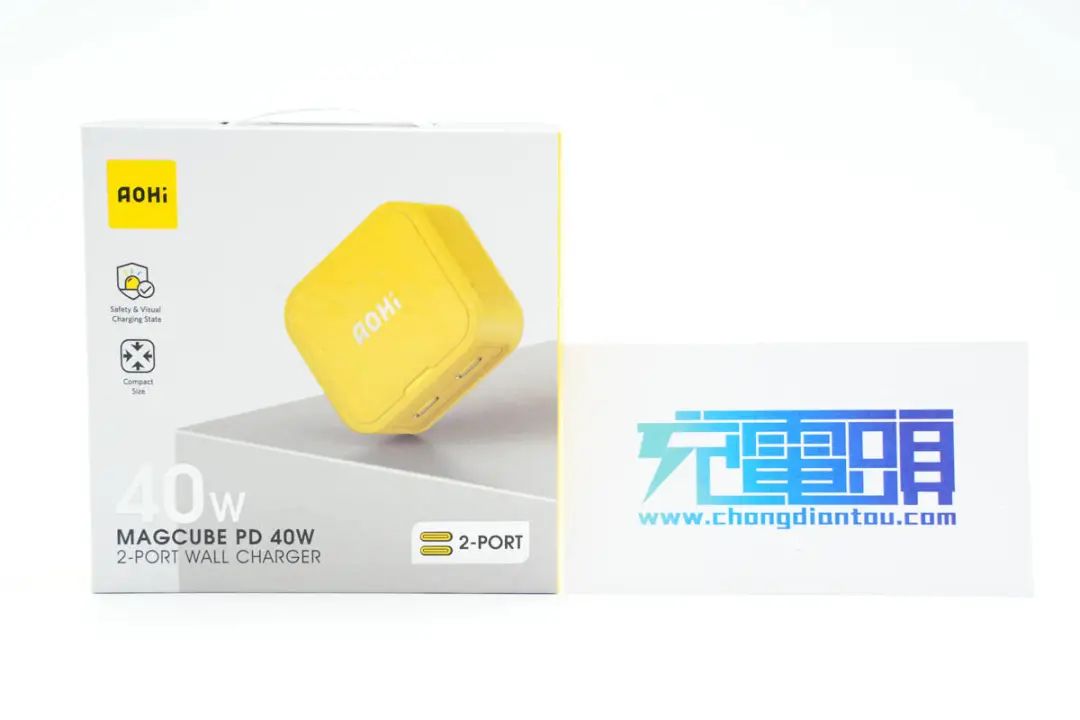

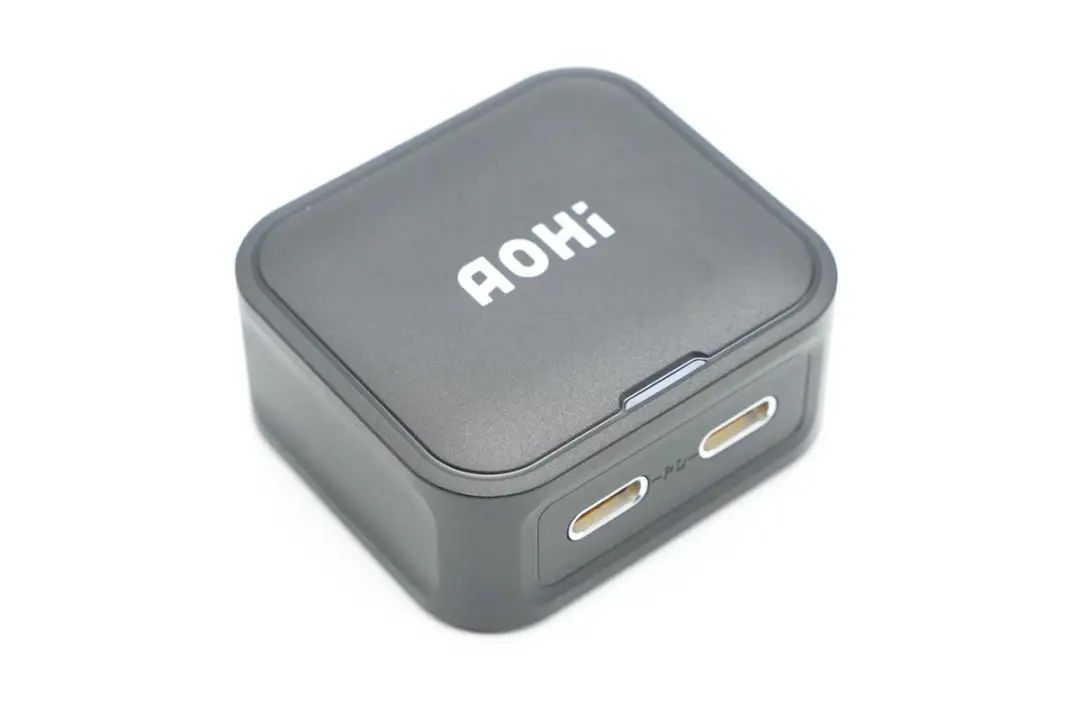

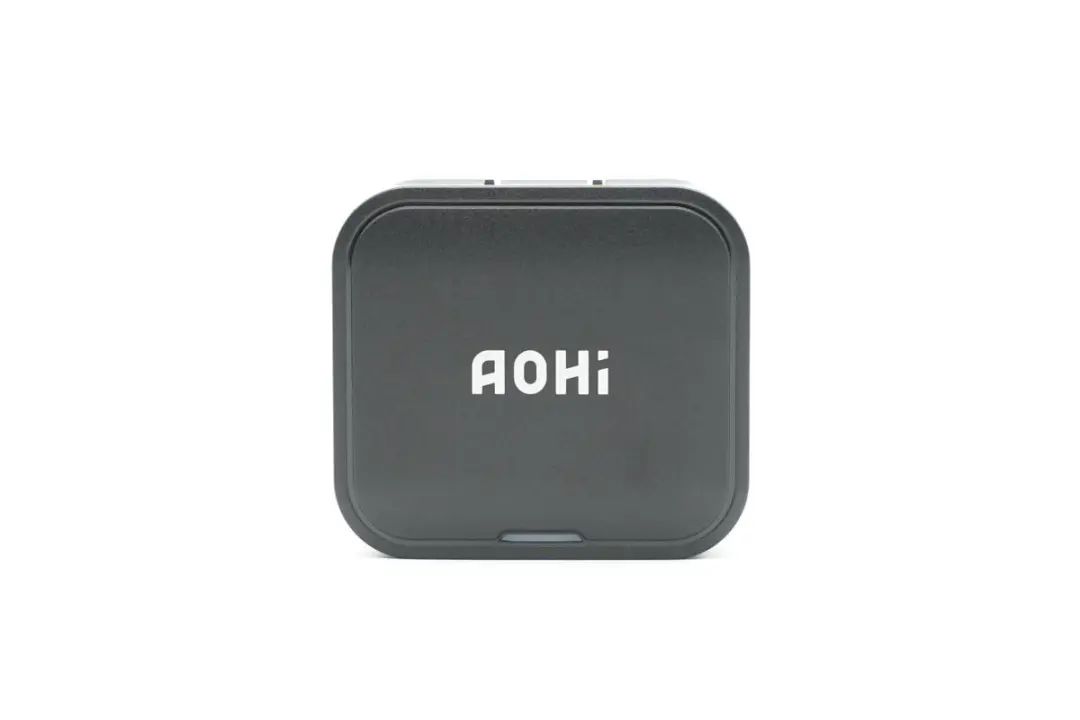

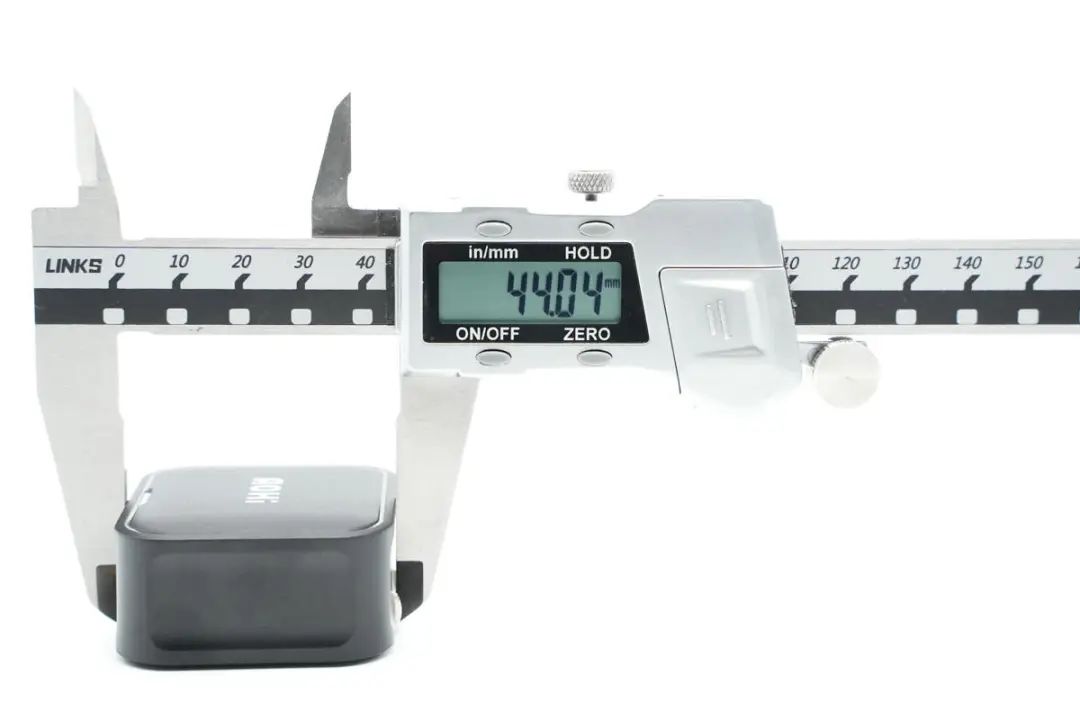

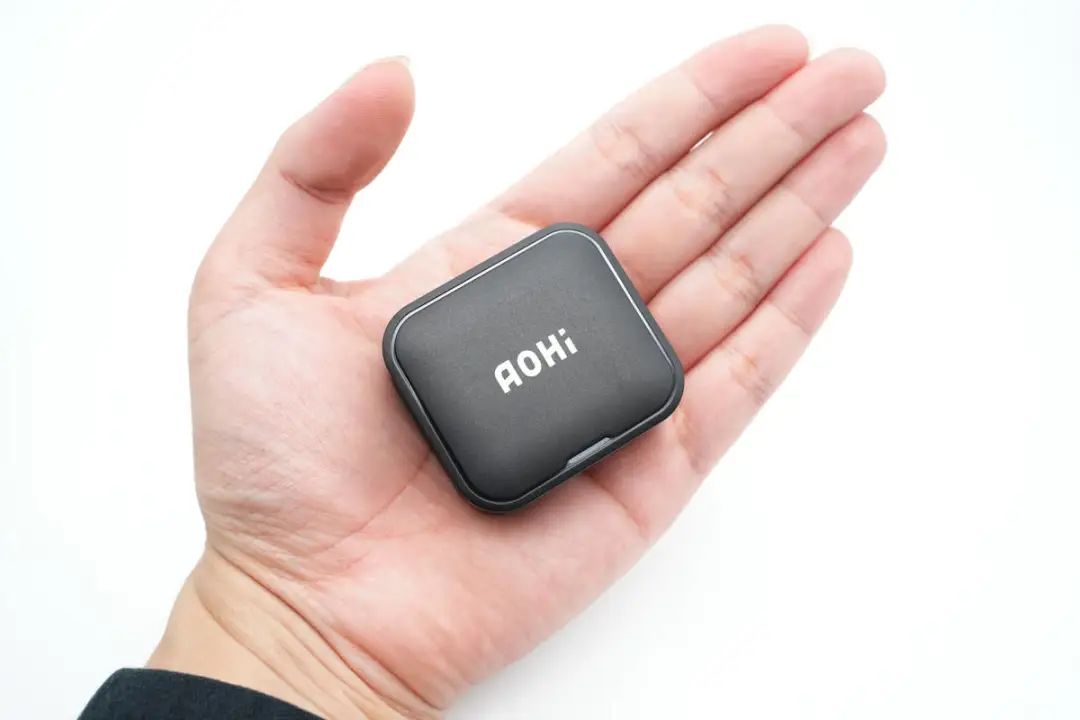

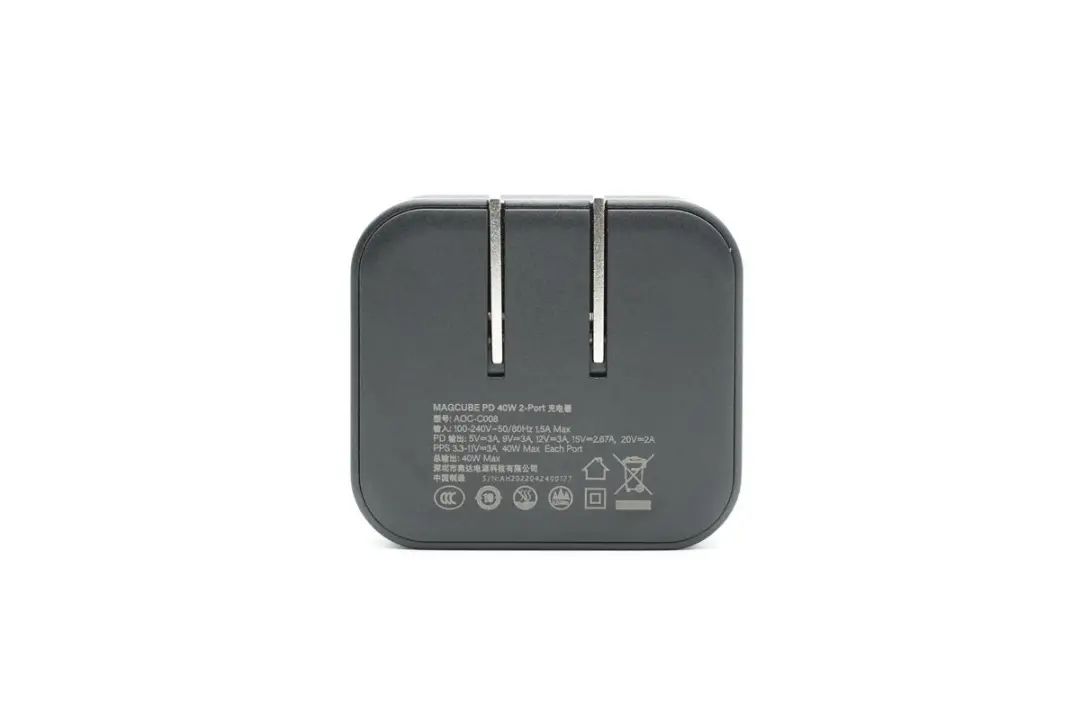

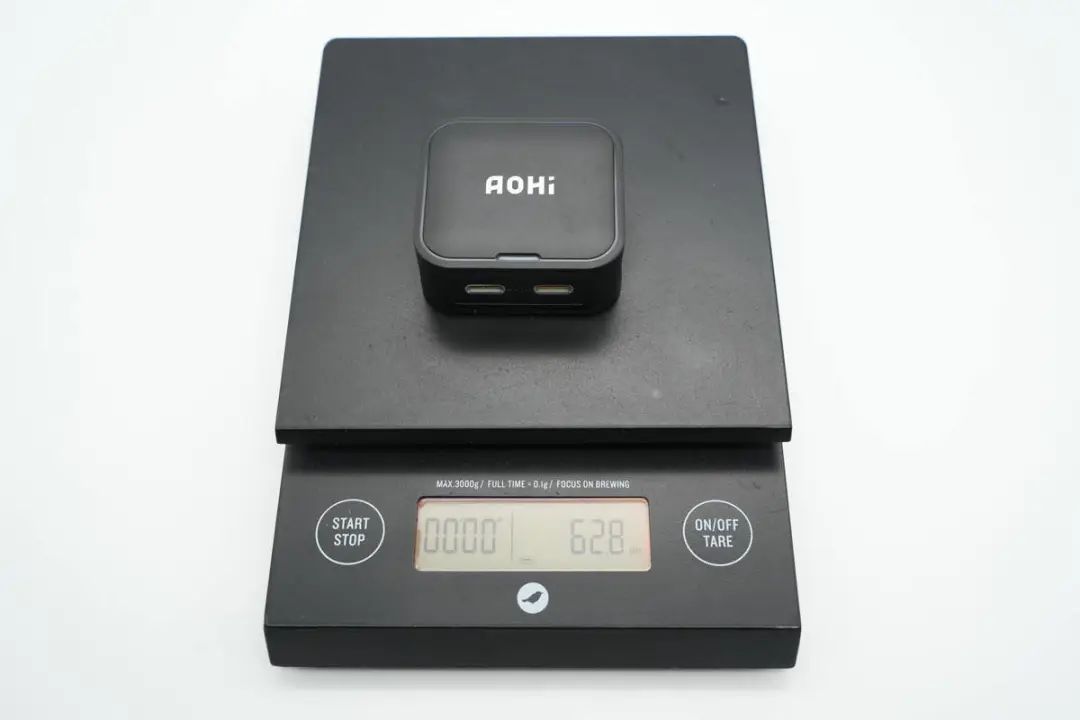

包裝盒正面印有Aohi品牌、充電器外觀圖、名稱以及賣點。包裝盒天地蓋設計，底部印有產品適配設備圖以及參數信息，還能了解到充電器有黑、白、灰、紅、黃、紫、綠七種豐富配色。包裝內含充電器、使用說明書和保修卡，充電器外套防塵塑料袋。充電器造型趨于扁平方塊，四端弧面過渡，外殼磨砂抗指紋，整體小巧精致。邊緣設有LED指示燈，充電器處于何種狀態通過它一目了然，十分方便。機身兩側內凹設計，方便用戶插拔使用。配備的是可折疊國標插腳，攜帶方便且不會刮傷包里其它設備。PD輸出：5V3A、9V3A、12V3A、15V2.67A、20V2APPS：3.3-11V3A（40W Max Each Port）機身一側還配有雙USB-C接口，黃色膠芯格外顯眼。兩個接口均采用銀白金屬環裝飾，讓充電器看上去更加精致有檔次。厚度為23mm。通過三維算得充電器體積約為49.83cm3，功率密度為0.8W/cm3。和蘋果30W充電器對比，接口更多功率更大，體積反倒還要小不少，使用ChargerLAB POWER-Z KT002測得其中一個USB-C口支持Apple 2.4A、Samsung 5V2A、DCP協議，以及QC2.0/3.0、AFC、FCP、SCP、PE2.0、PD3.0、PPS快充協議。此外PDO報文顯示C口還具備5V3A、9V2.22A、9V3A、12V3A、15V2.67A、20V2A六組固定電壓檔位，以及3.3-11V3A一組PPS電壓檔位。兩個C口的PDO報文也完全一樣，即這兩個C口單口輸出性能一樣，支持功率盲插，日常使然十分方便。

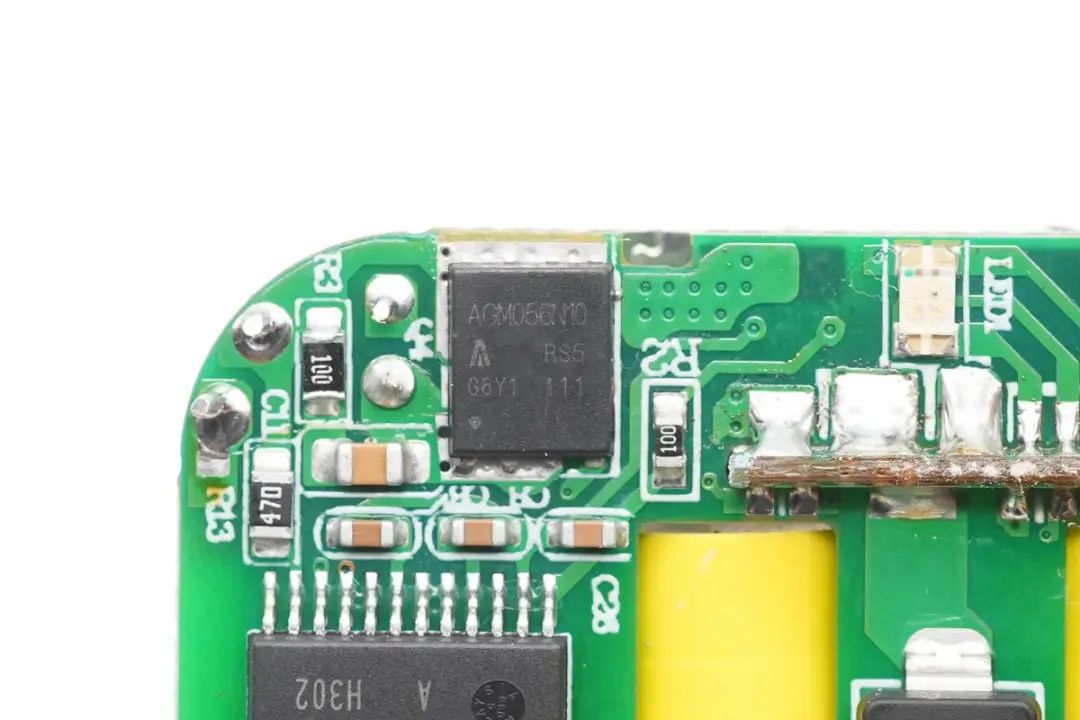

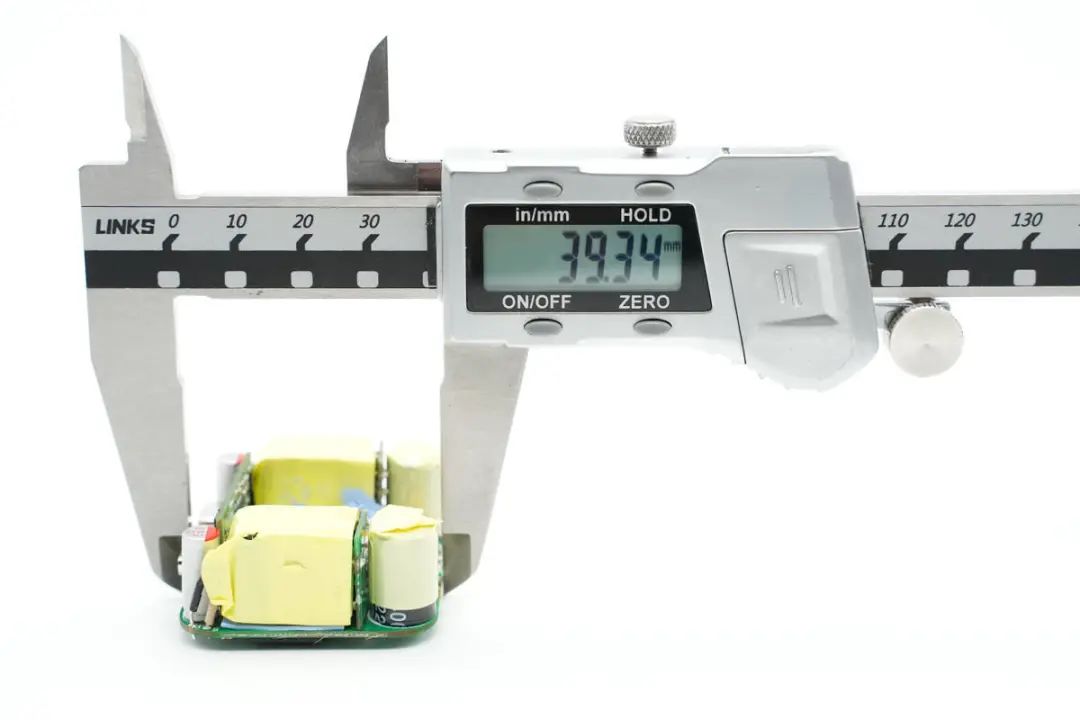

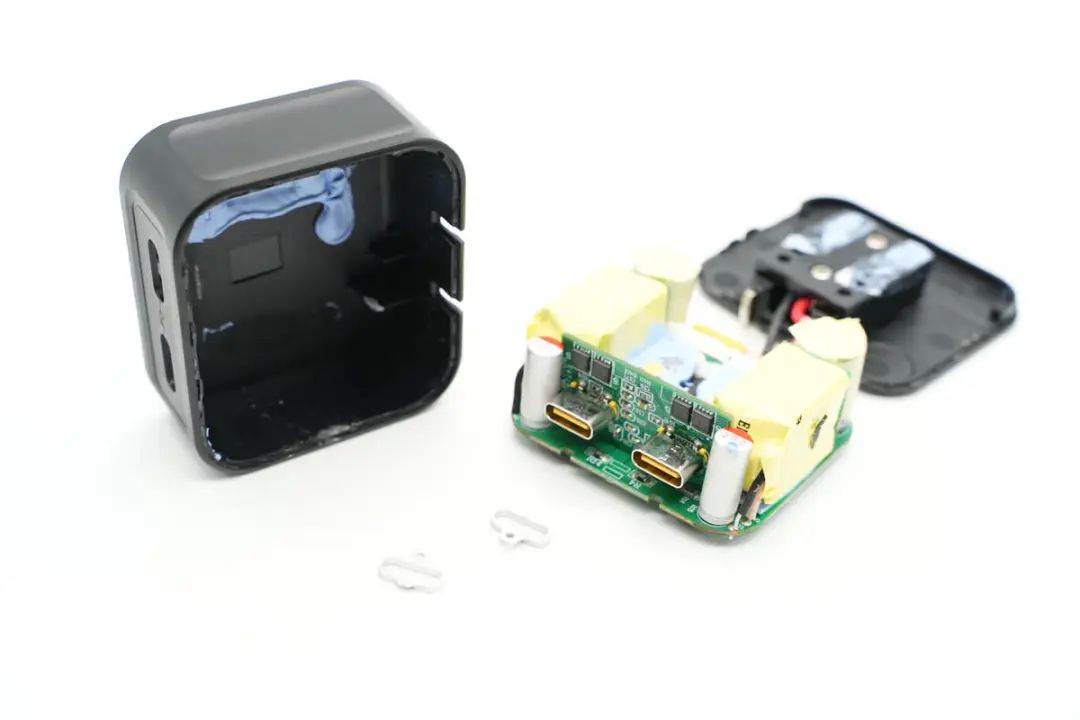

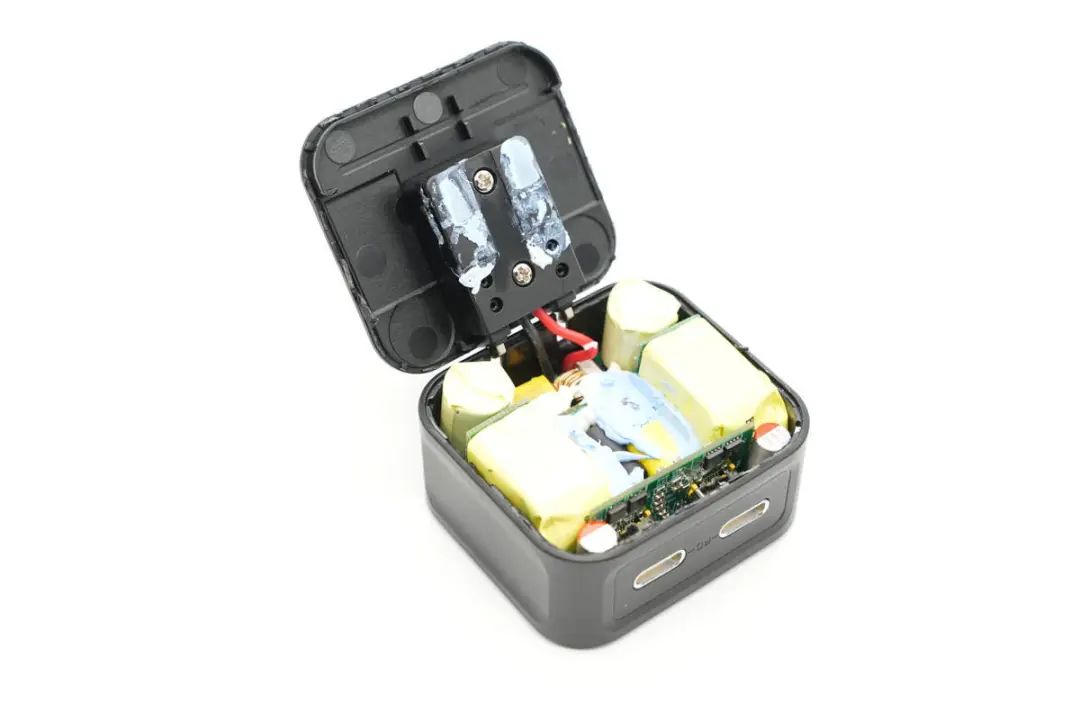

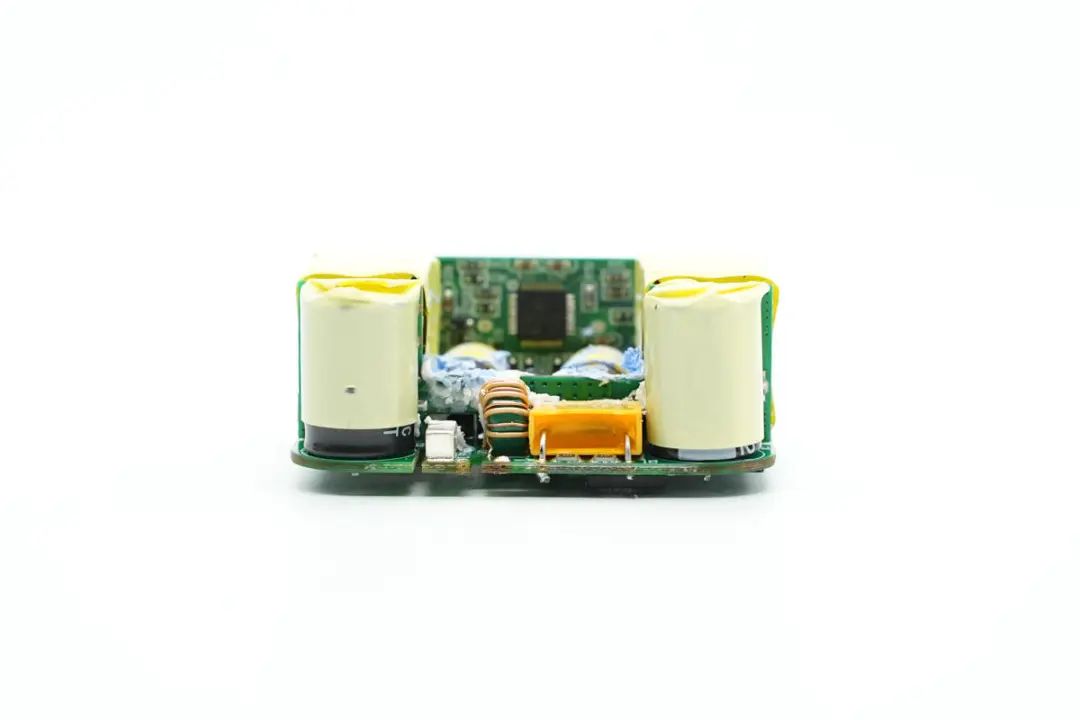

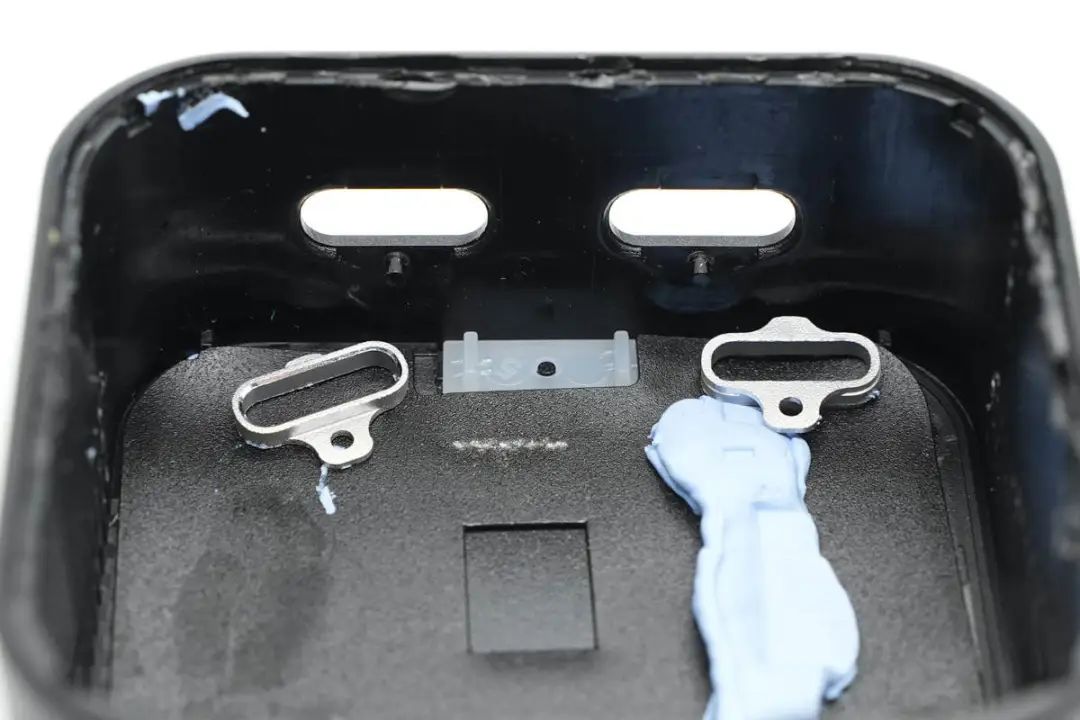

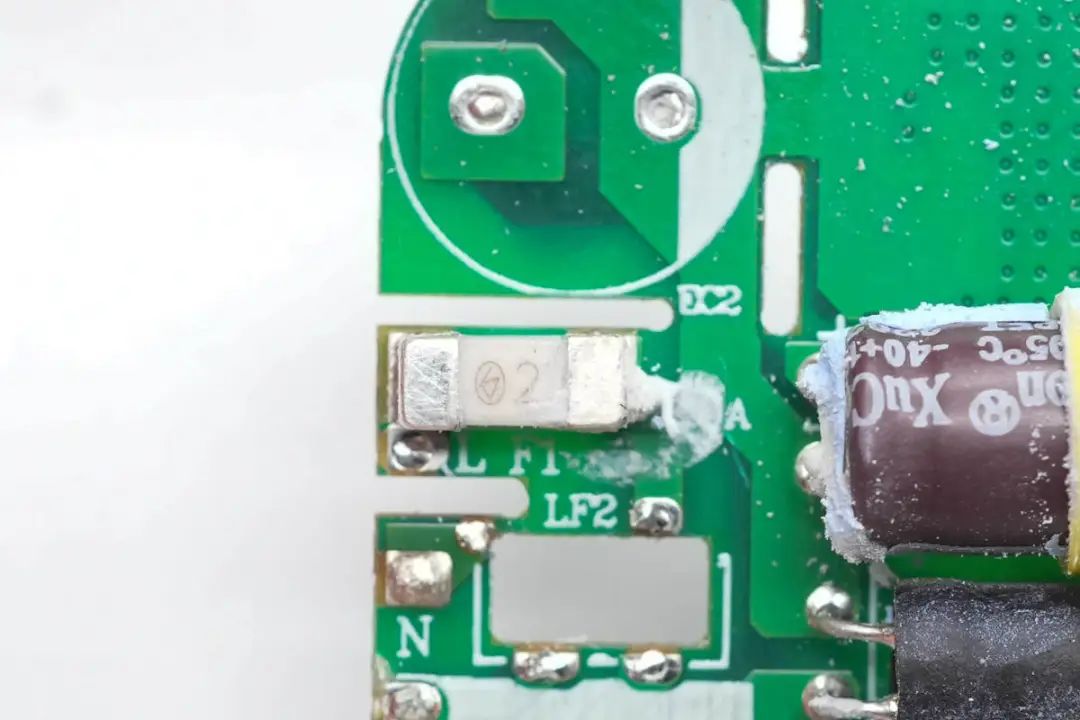

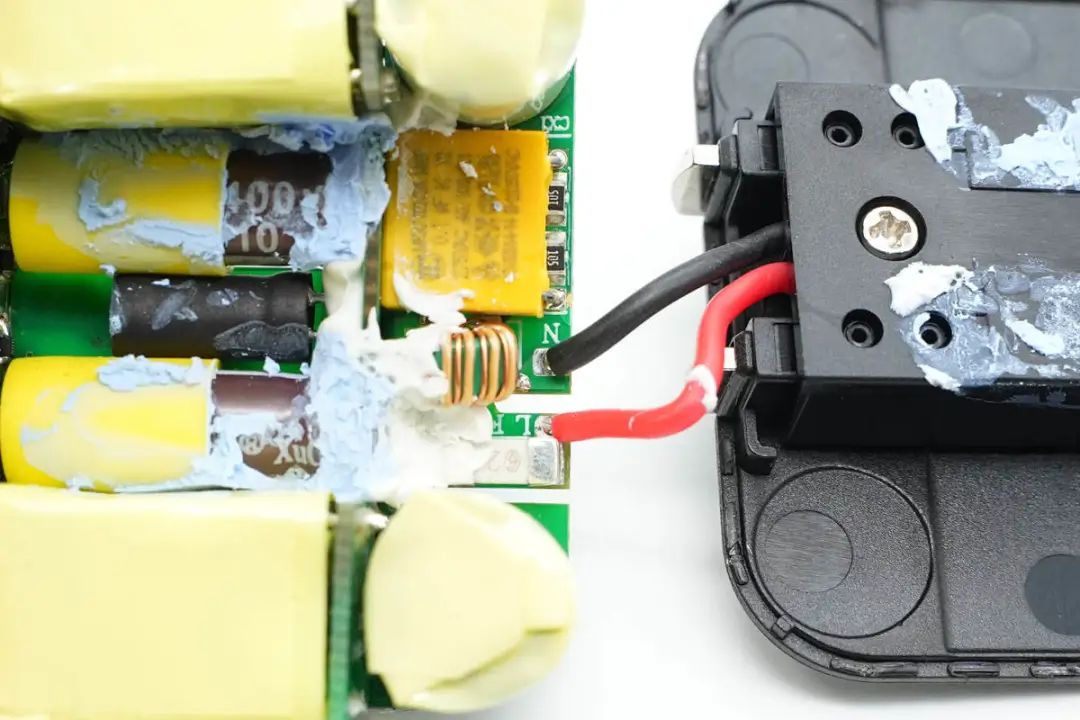

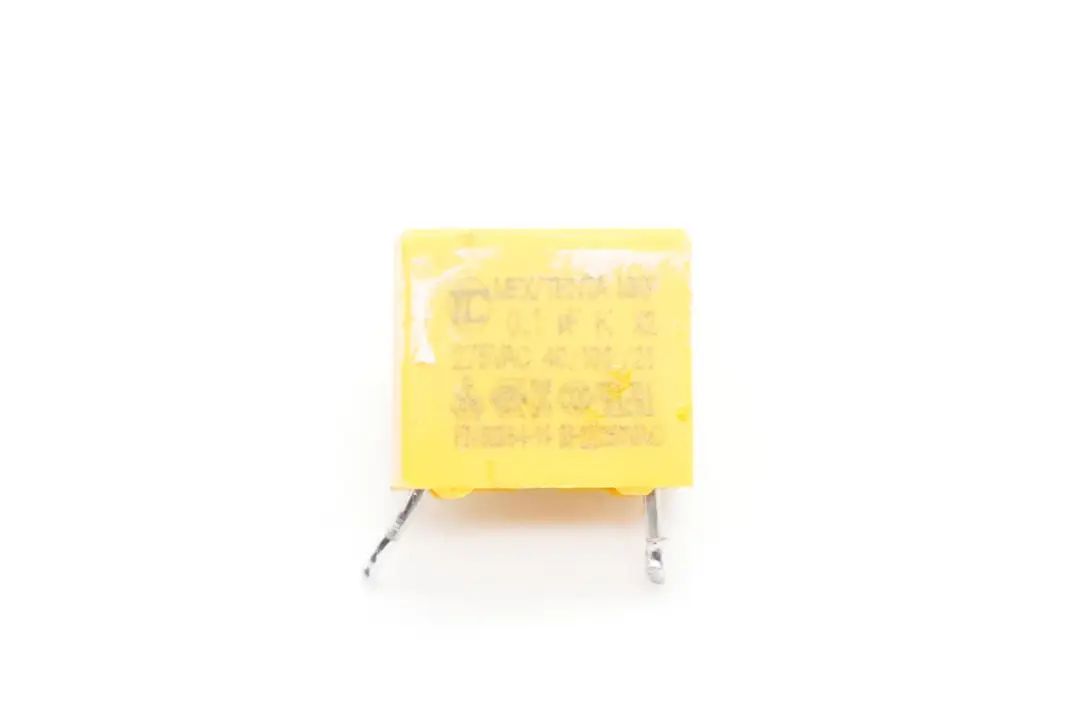

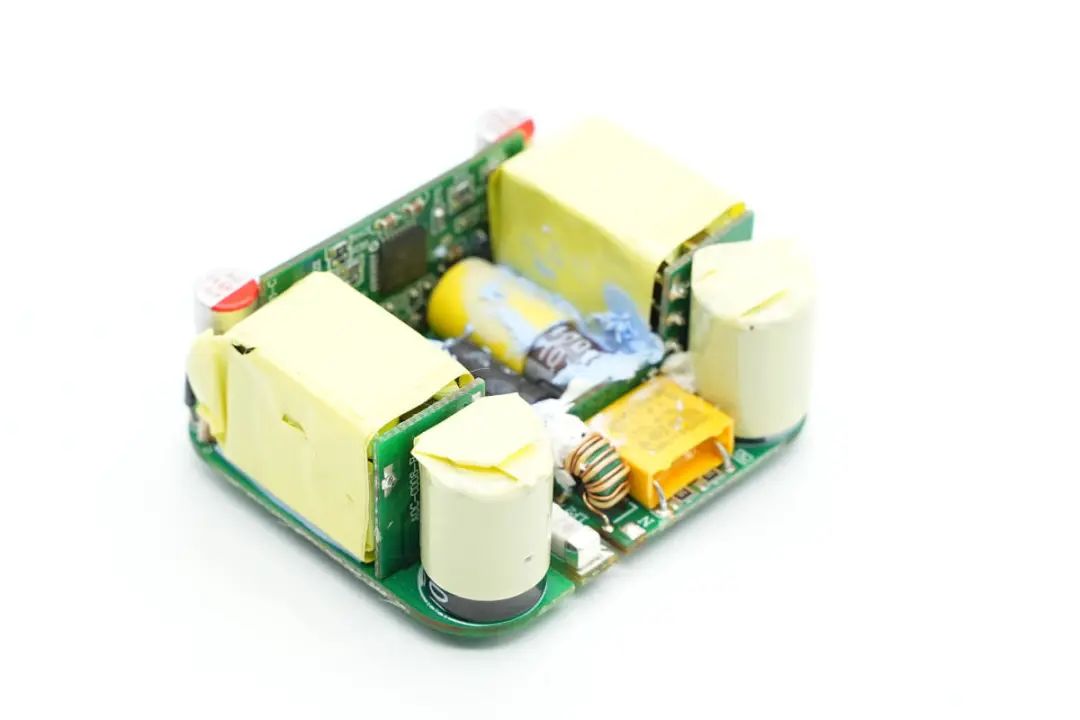

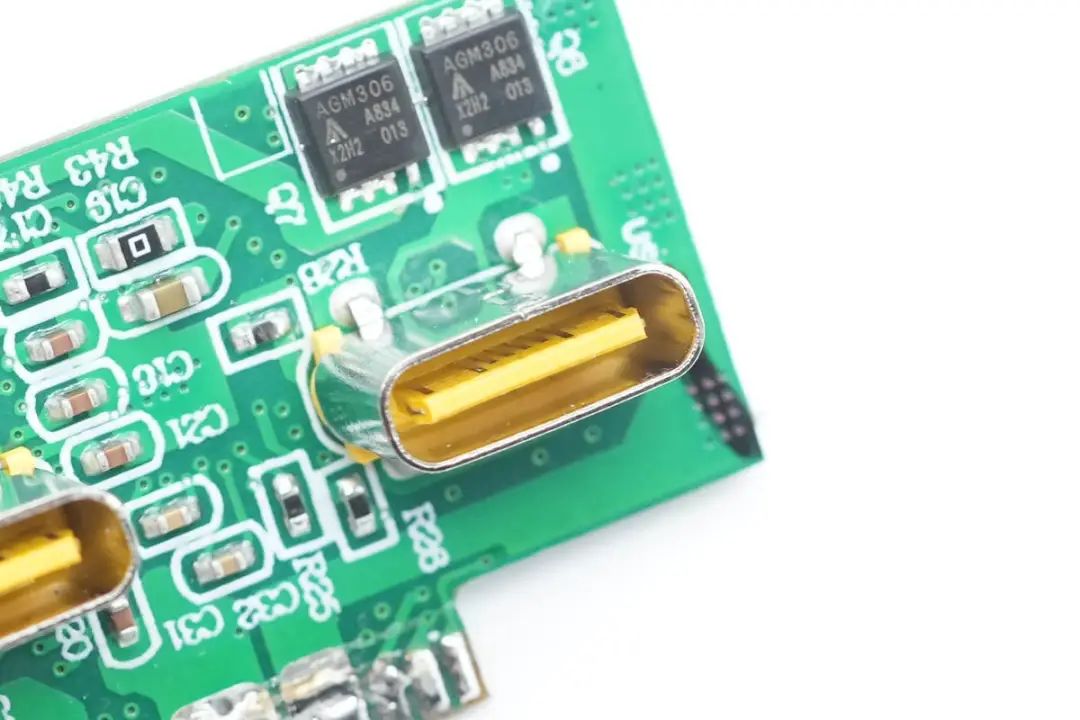

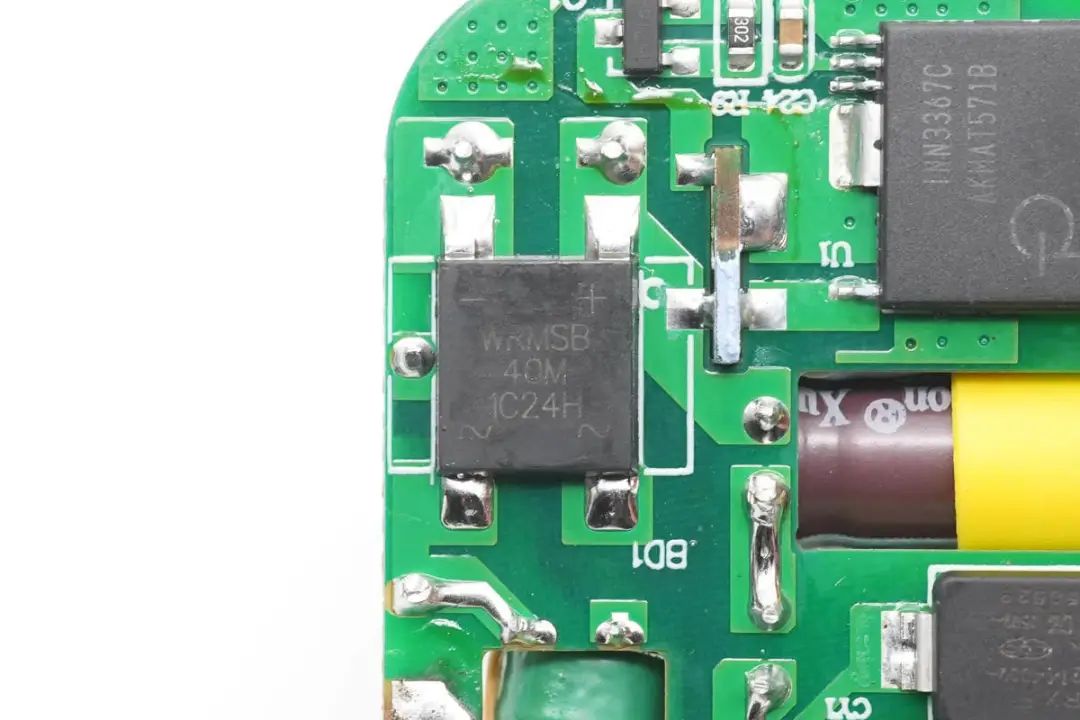

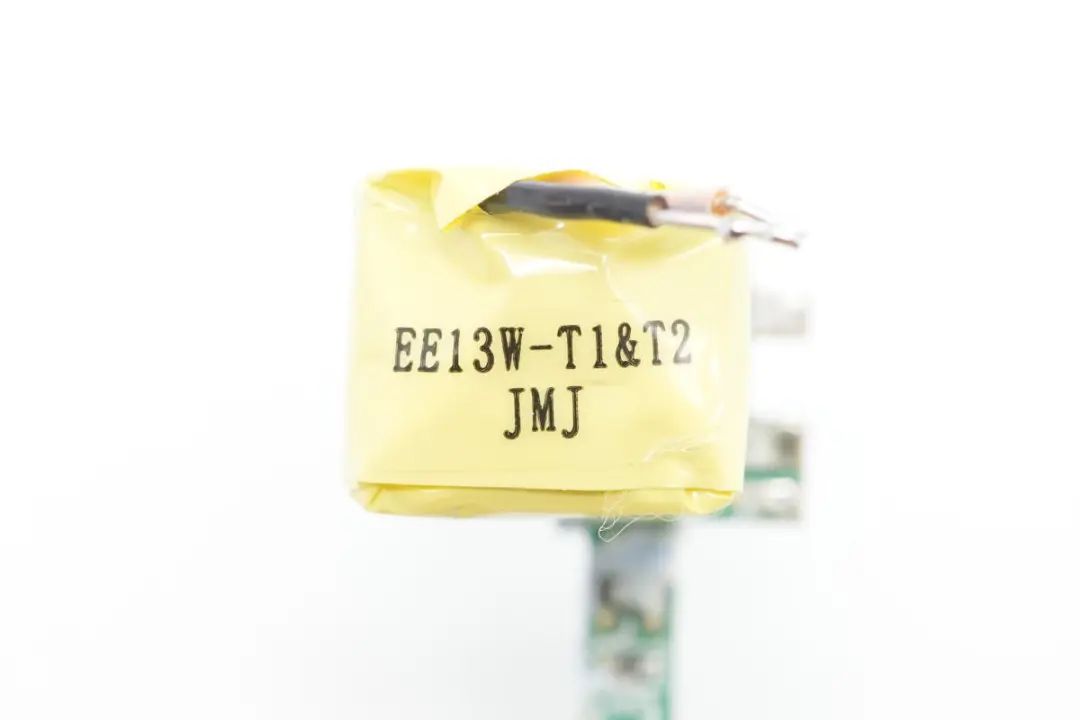

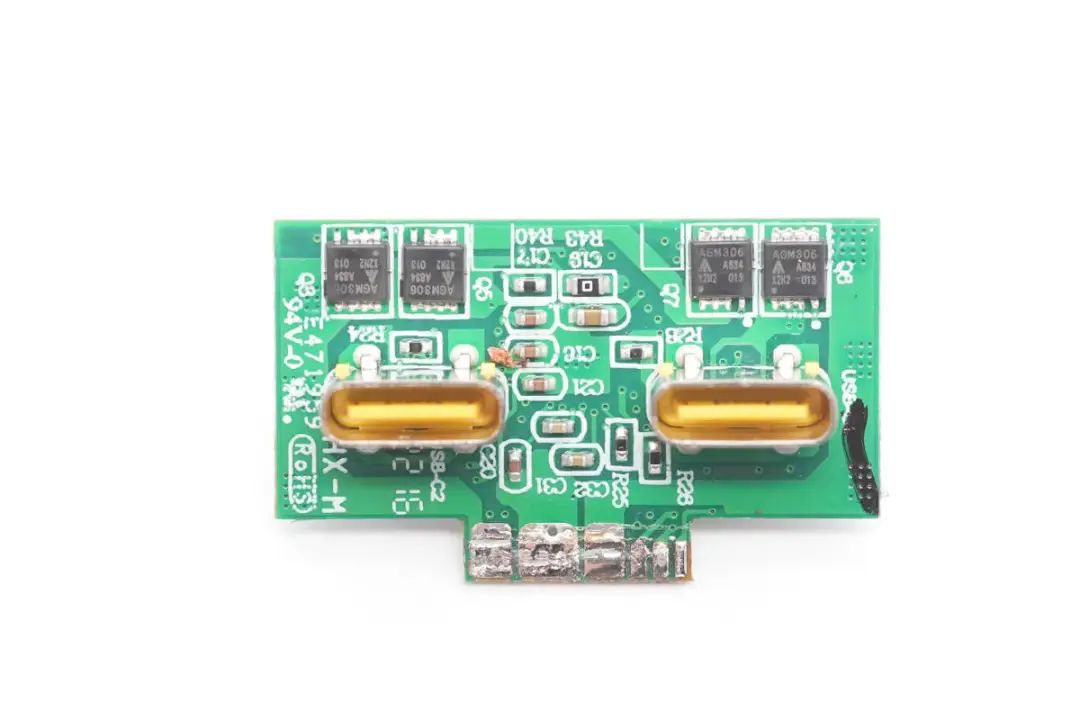

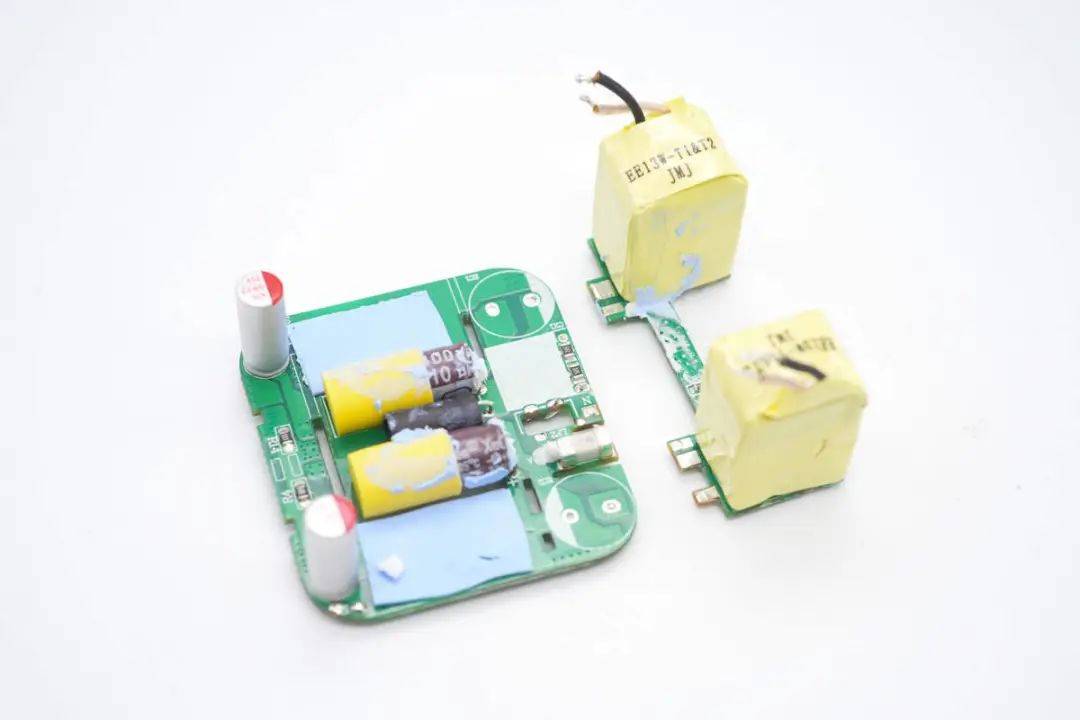

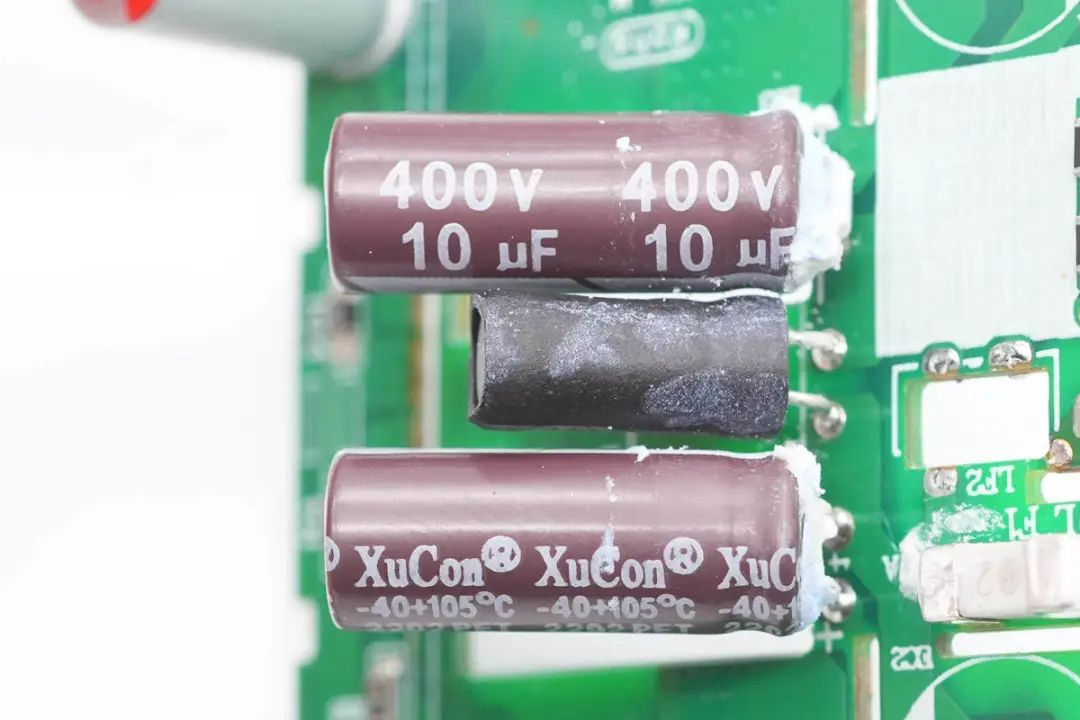

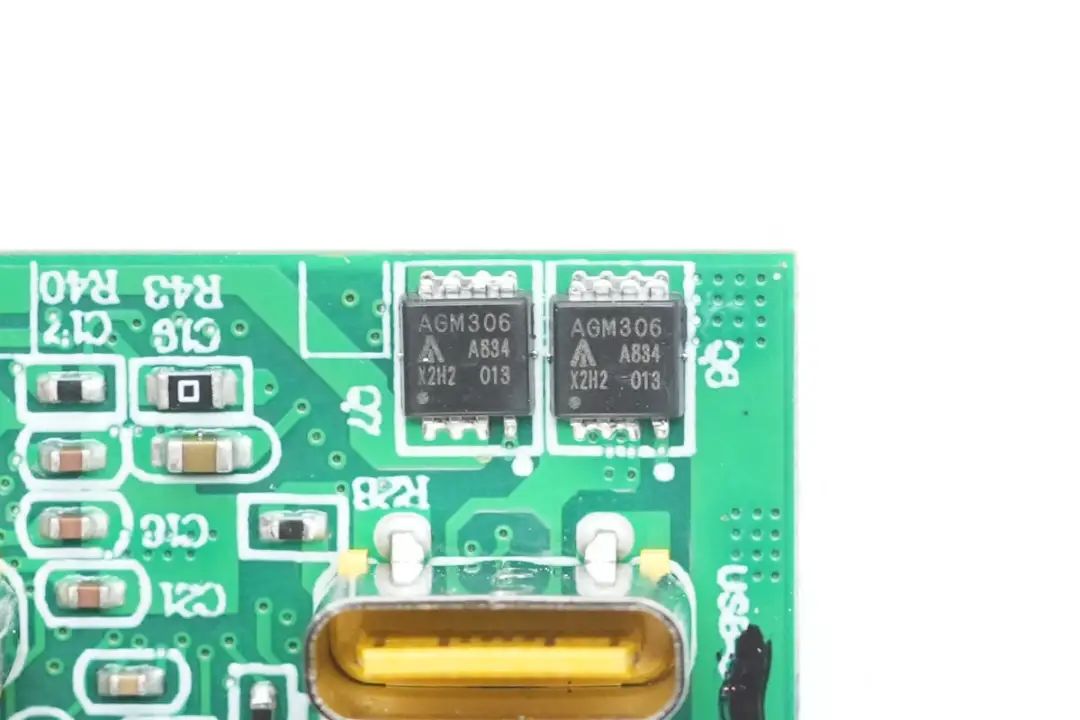

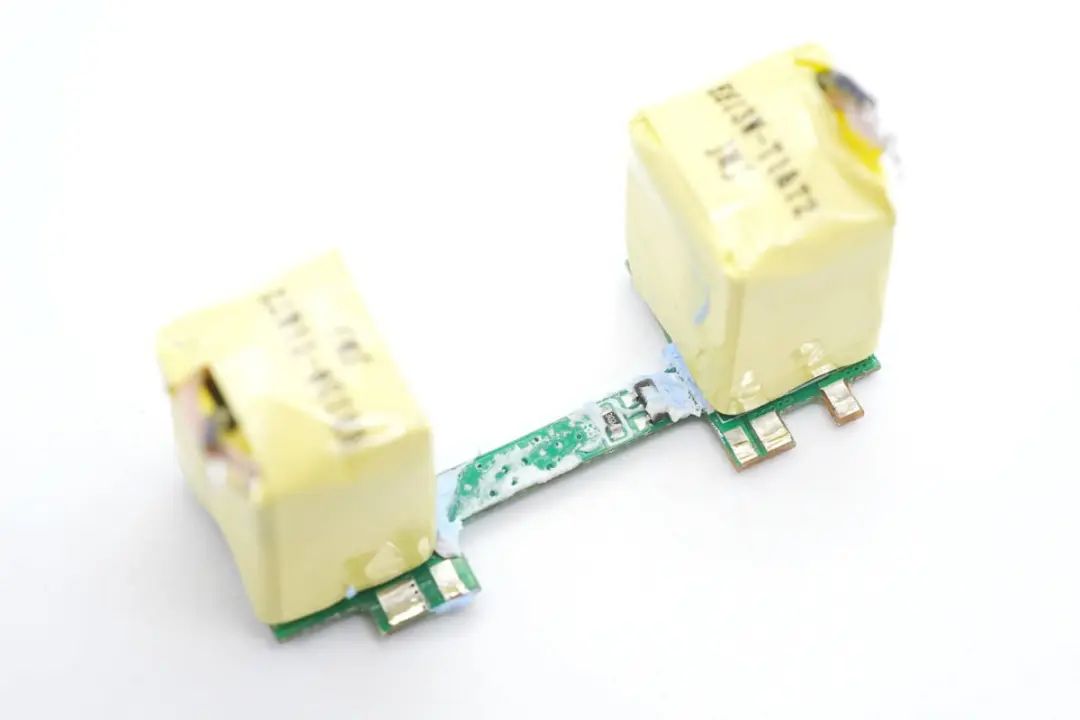

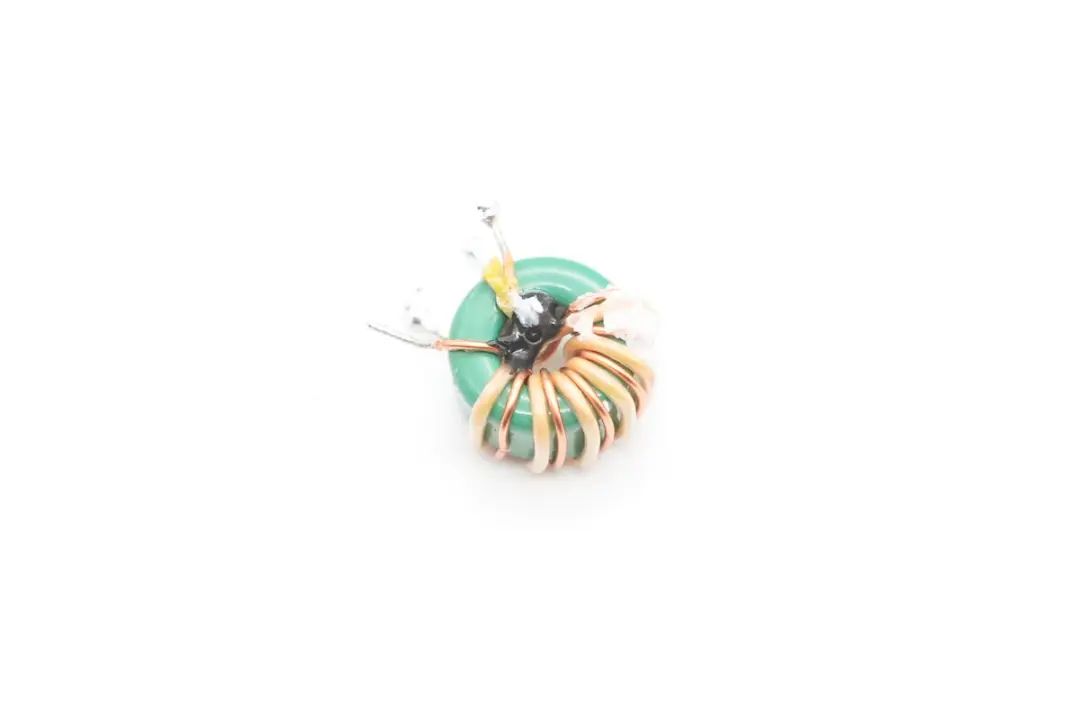

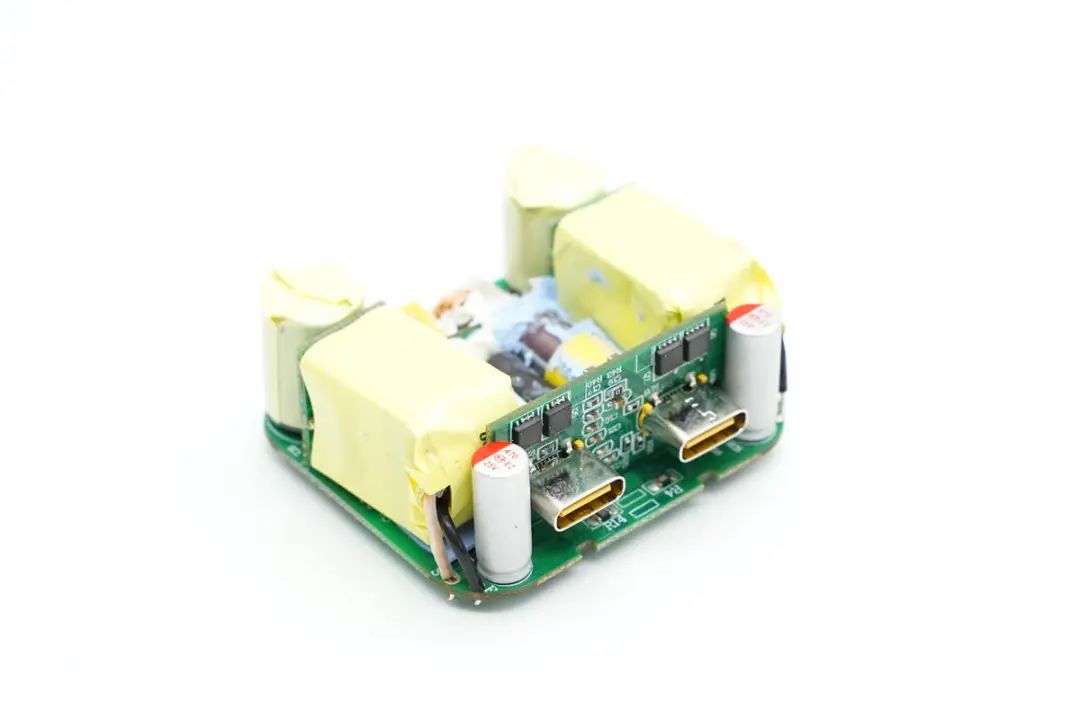

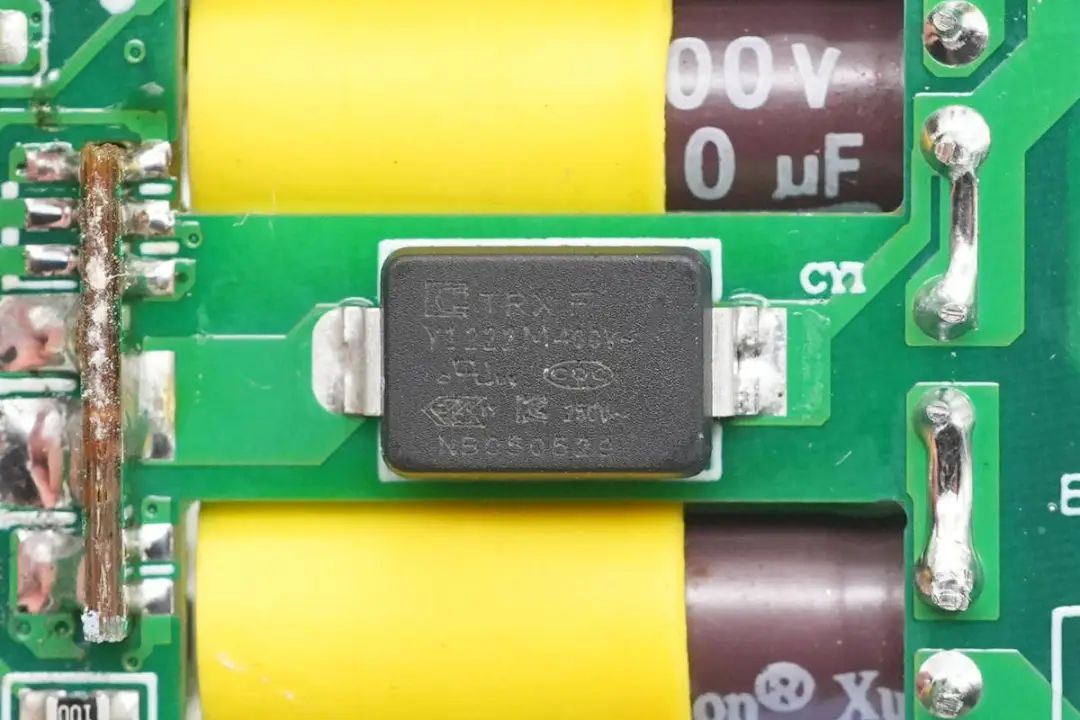

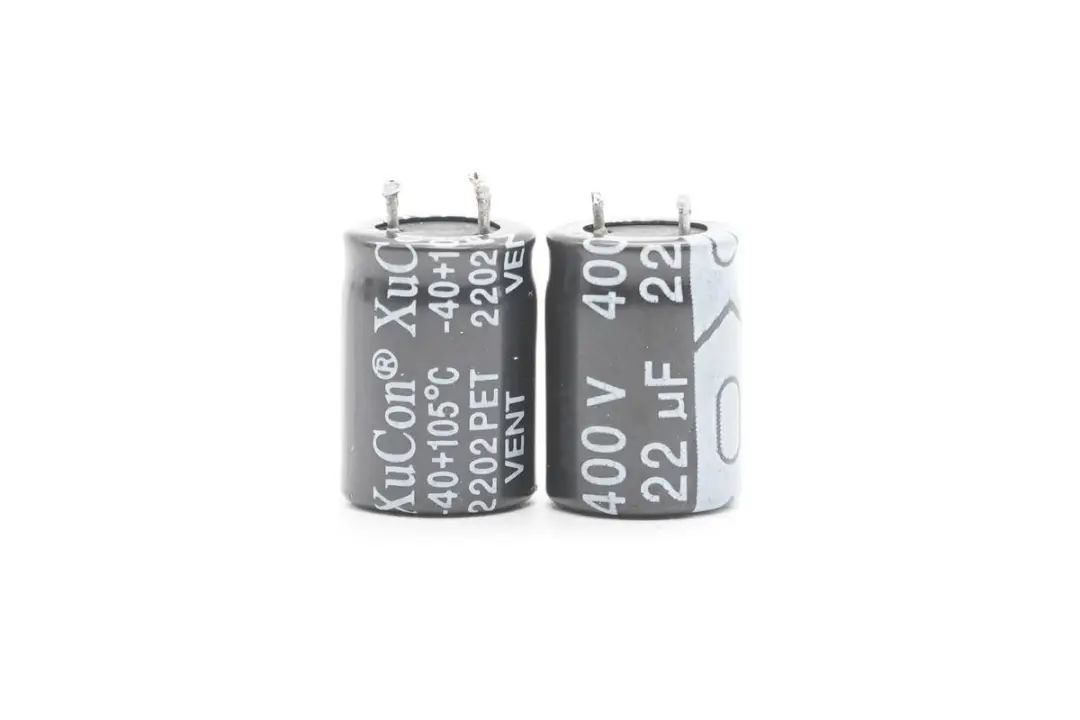

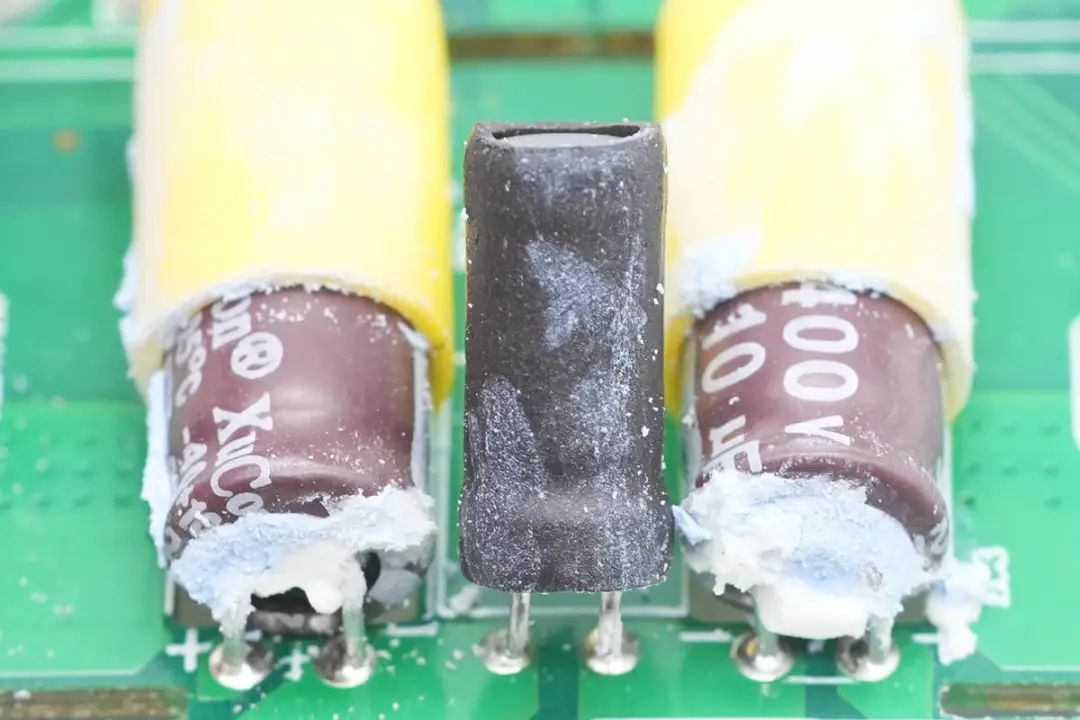

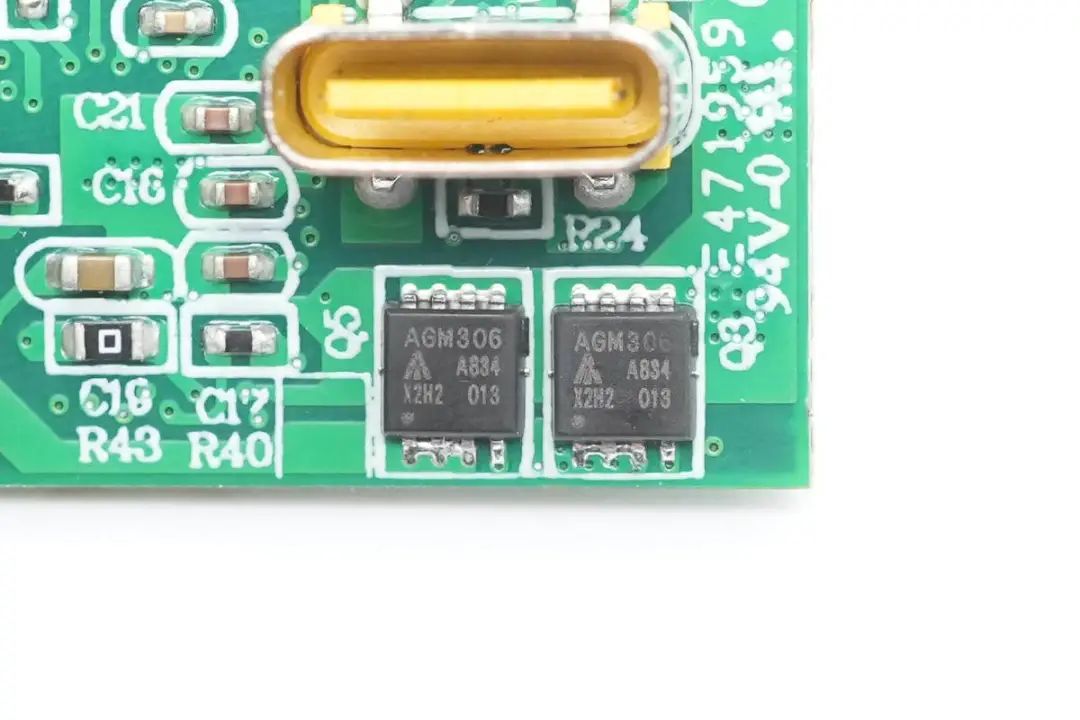

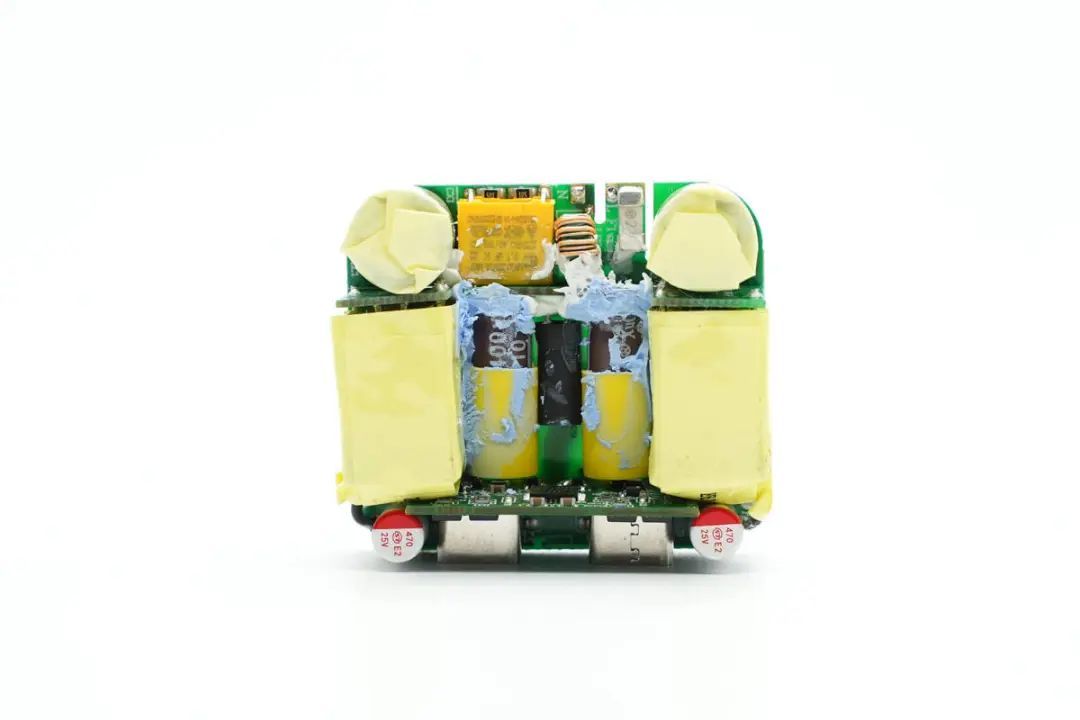

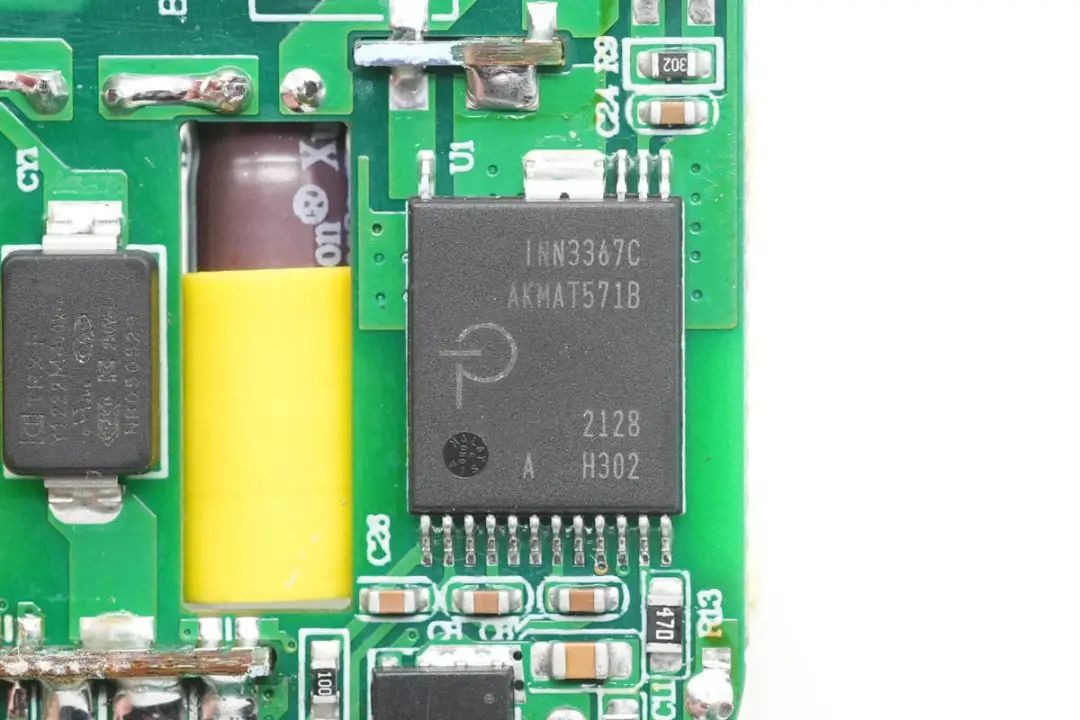

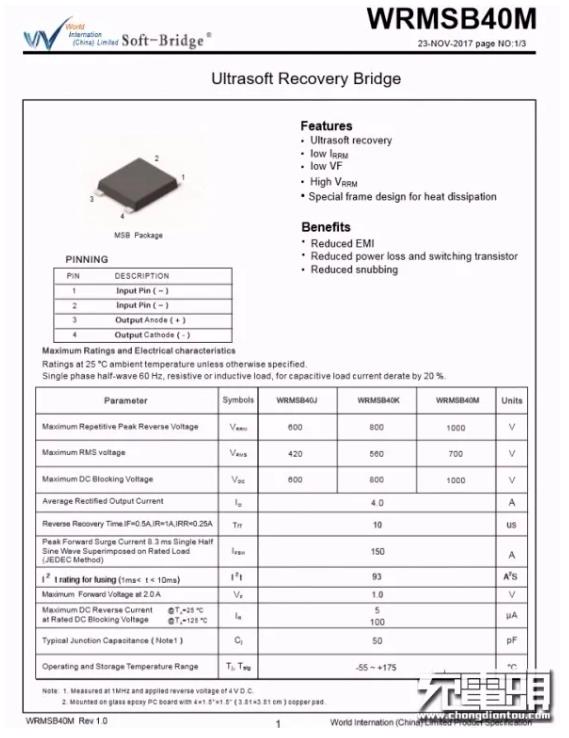

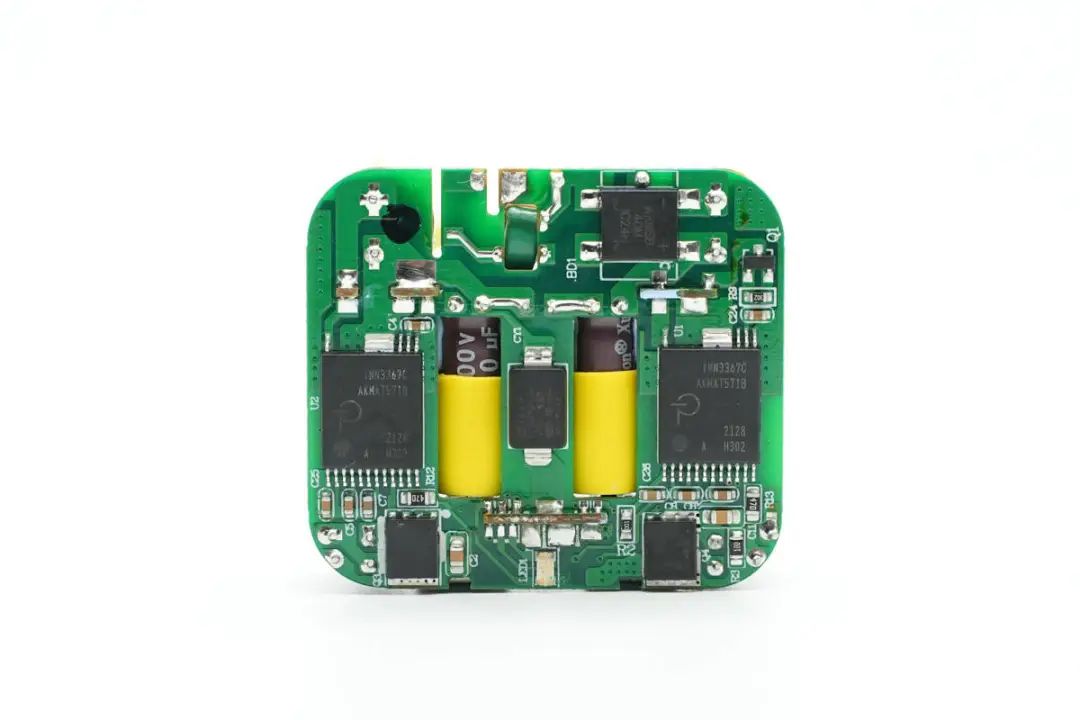

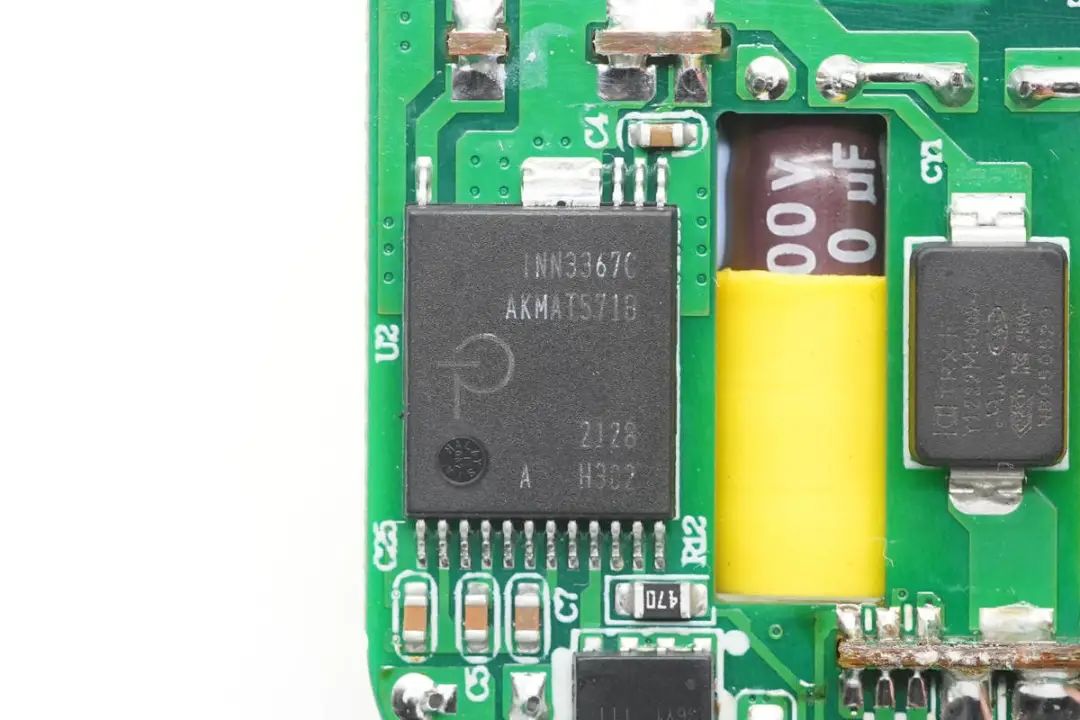

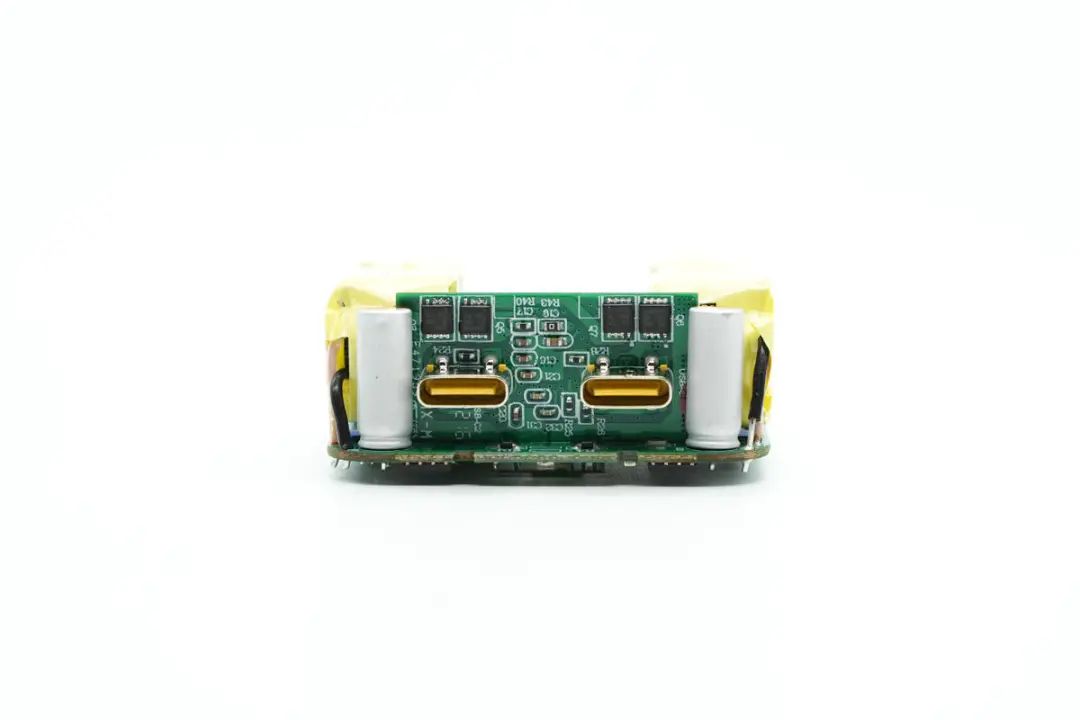

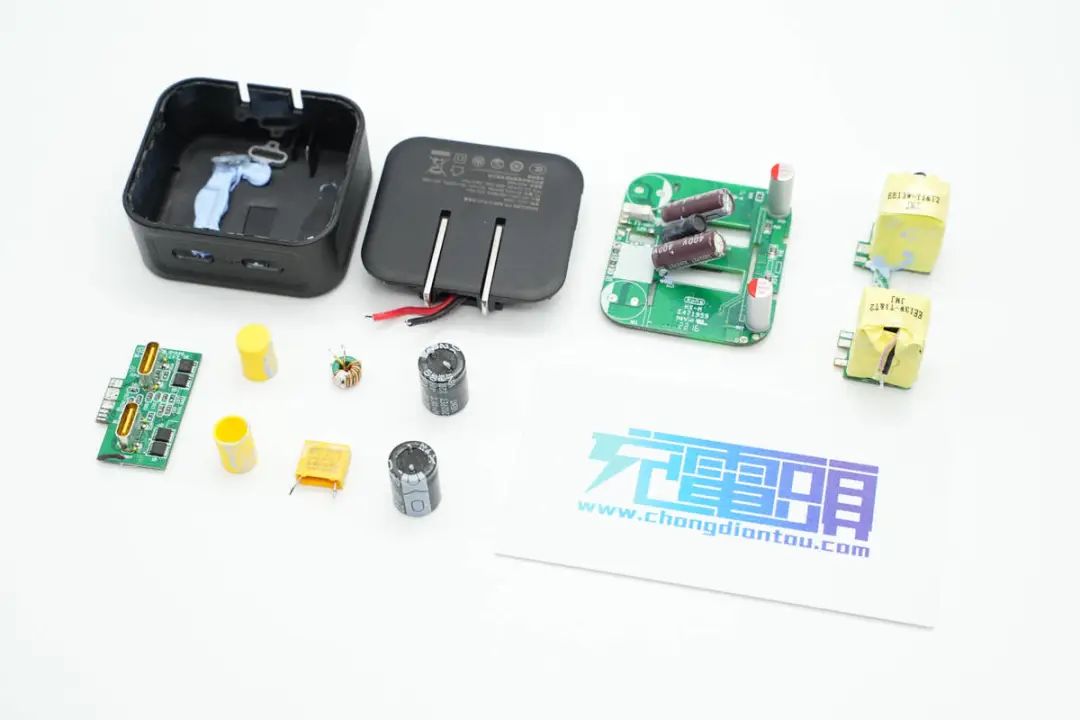

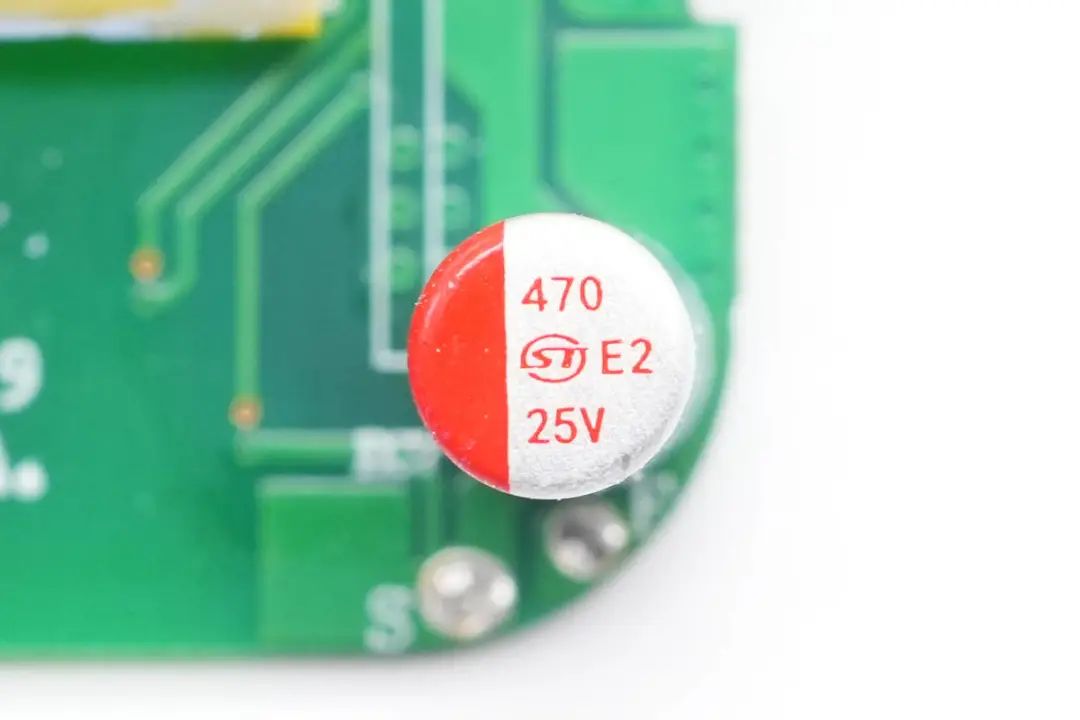

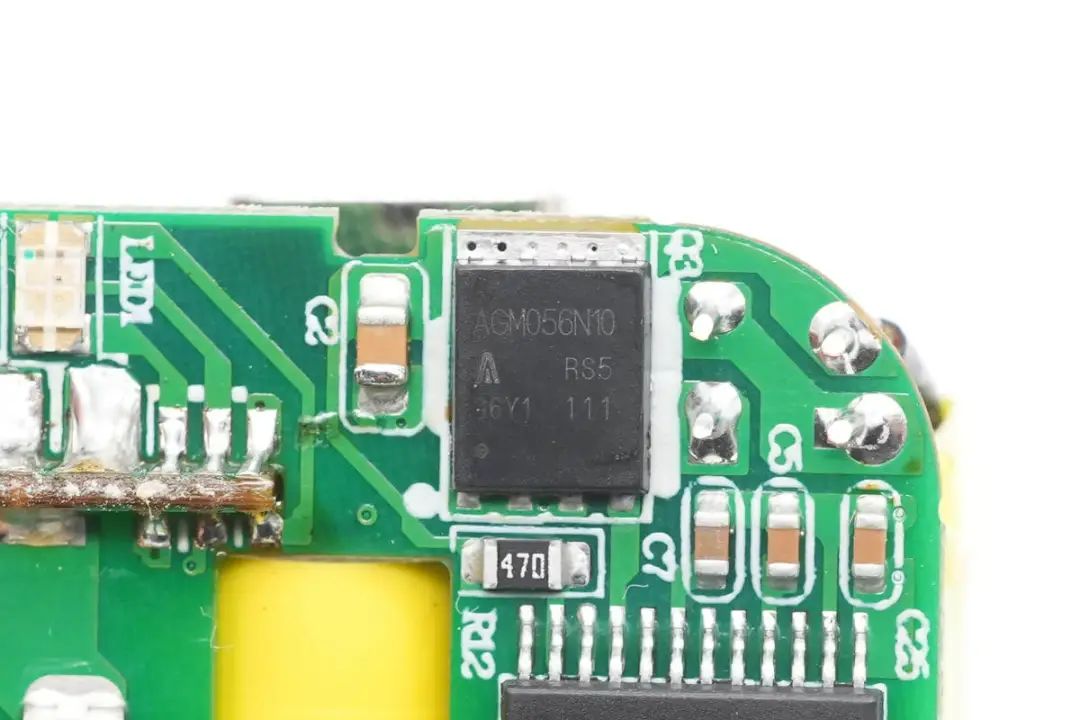

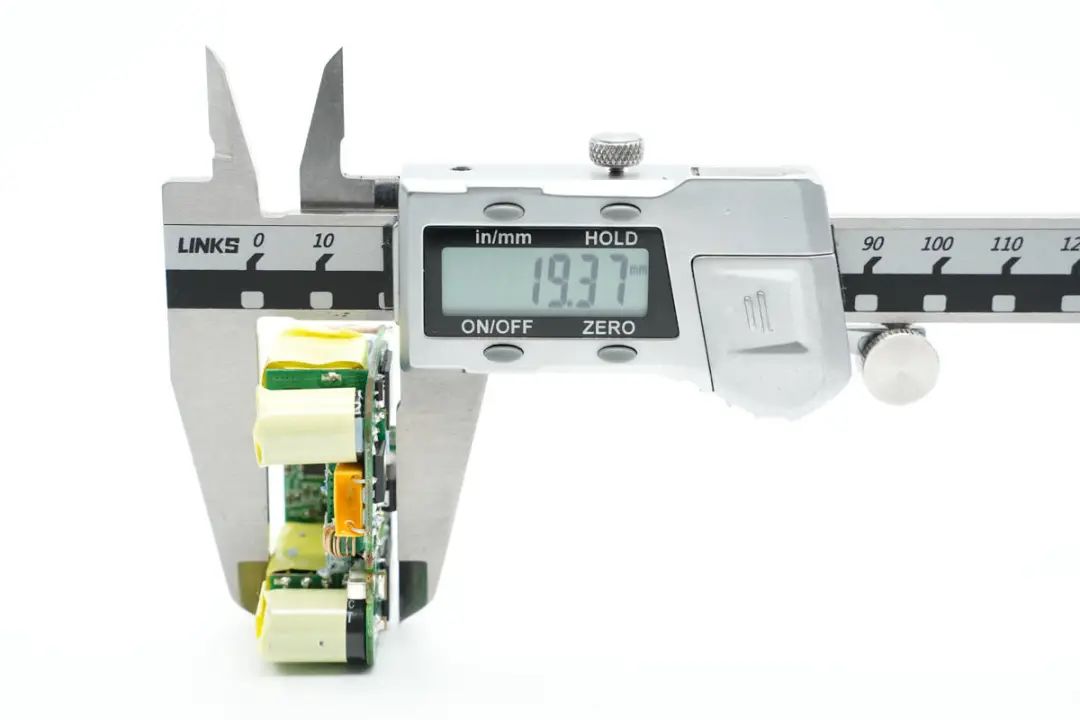

對Aohi這款40W雙C口充電器有了基本了解后，下面繼續對其進行拆解，看看用料做工如何。首先從充電器插腳側接縫處拆開充電器，內部電路板為倒裝，折疊插腳對應PCBA電解電容，充分利用空間降低整體厚度。取出內部PCBA模塊，USB-C接口使用兩個金屬環裝飾保護，不易磨損，更加美觀。裝飾金屬環特寫，殼體內部開有定位柱。PCBA模塊由三塊PCB焊接組成，高壓側小板焊接變壓器，初級高壓電容纏繞膠帶絕緣。次級側小板焊接協議芯片和USB-C母座。PCBA模塊正面特寫，左上角和右上角兩顆高壓濾波電容纏繞膠帶絕緣，中間兩顆濾波電容套有絕緣膠套與次級側絕緣。PCBA模塊背面是兩顆PI的高集成電源芯片，由兩個獨立的電源組成。PCB中間位置鏤空放置初級濾波電容，降低整體厚度。通過對充電器模塊觀察發現，Aohi 40W雙口充電器使用兩路獨立對稱的QR開關電源，寬范圍輸出，輸出電壓由協議芯片控制，實現兩個接口的獨立快充。當只連接一個負載時，將兩路輸出并聯，滿足大功率輸出需求。下面我們就從輸入端開始了解各個元器件的信息。PCBA輸入端設有延時保險絲，共模電感，安規X2電容以及濾波電解電容。延時貼片保險絲來自于東莞市貝特電子科技股份有限公司，244 2A 250V。安規X2電容容量為0.1μF，與共模電感組成EMI濾波電路。經過EMI電路過濾后，由沃爾德WRMSB40M整流橋?qū)⒔涣麟娹D(zhuǎn)換為脈動直流電。這顆軟橋通過較軟的恢復曲線，比較平滑的關斷特性，可以降低二極管結電容達到非常少的諧波振蕩產生的效果。整流橋輸出的脈動直流電通過高壓電解電容濾波成直流電為開關電源供電，兩顆纏繞膠帶絕緣的電容規格為400V 22μF。另外兩顆電解電容規格為400V 10μF，濾波電解電容總?cè)萘繛?4μF，電容品牌為XuCon。兩顆濾波電容之間是一顆差模電感，使用熱縮管包裹絕緣。開關電源主控芯片采用PI INN3367C，為InnoSwitch3-Pro系列，是一顆集成了高壓開關、同步整流和FluxLink反饋功能的數控恒壓/恒流離線反激式準諧振開關IC，適合應用于高效率USB PD 3.0 + PPS/QC適配器，支持寬電壓40W適配器應用，在Aohi這款雙口充電器中降額為20W，具有更低的溫升。拆焊下連接變壓器的PCB，兩個變壓器均通過小板焊接連接，變壓器底部有導熱墊，將主控芯片發熱通過變壓器散發。變壓器采用EE13W磁芯，兩個變壓器相同參數。貼片Y電容來自四川特銳祥科技股份有限公司，具有體積小、重量輕等特色，非常適合應用于氮化鎵快充這類高密度電源產品中，料號TMY1102M。特銳祥專注于被動元器件的研發、生產及銷售，注冊資本1億元。旗下有自主電容品牌兩類：SMD TRX及DIP TY電容器，TRX將致力于陶瓷材料的研究，以拓展更多品類的應用，為客戶提供更多的解決方案。同步整流管由PI主控芯片控制，輸出同步整流驅動信號。同步整流管來自芯控源，型號為AGM056N10，耐壓100V，導阻4.7mΩ，采用DFN5*6封裝。另一路同步整流管同樣來自芯控源，型號為AGM056N10。輸出濾波固態電容規格為470μF 25V，兩路電容也是完全相同的。焊接取下輸出小板，小板正面焊接四顆VBUS開關管和兩個USB-C輸出母座。USB-C接口VBUS開關管來自芯控源，型號為AGM306，NMOS，耐壓30V，導阻5.8mΩ，采用DFN3*3封裝。左側一顆用于單口輸出時兩個接口并聯輸出，右側一顆用于接口VBUS開關管。另外一個接口也是相同的配置，使用兩顆開關管進行并聯和獨立輸出控制。小板背面是英集芯IP2738雙口協議芯片和電流檢測電阻。協議芯片采用英集芯IP2738，兩個接口輸出均由其控制。IP2738是一顆雙路協議芯片，支持雙口18-140W快充應用，具備獨立的反饋控制，具備獨立的USB PD控制，相當于兩顆IP2736整合到一顆芯片內部，快充規格與IP2736相同。支持USB PD3.1 28V EPR檔位，并支持PD3.0/PPS等豐富全面的快充協議，兼容性非常好。主板背面對應外殼的位置焊接一顆RGB LED，由IP2738協議芯片根據輸出狀態控制顏色，用于指示充電器的負載狀態。這也是Aohi MAGCUBE充電器獨有的設計，通過燈光顏色即可方便了解充電狀態。
Aohi 40W雙口充電器可以稱得上小巧玲瓏，搭配折疊插腳僅23mm的厚度非常易于攜帶，消除了折疊插腳攜帶不便以及兩個充電器使用繁瑣的問題。充電器支持5V3A、9V3A、12V3A、15V2.67A、20V2A五組固定電壓檔位以及一組3.3-11V3A PPS輸出，對于主流的手機快充，都有很好的兼容性。

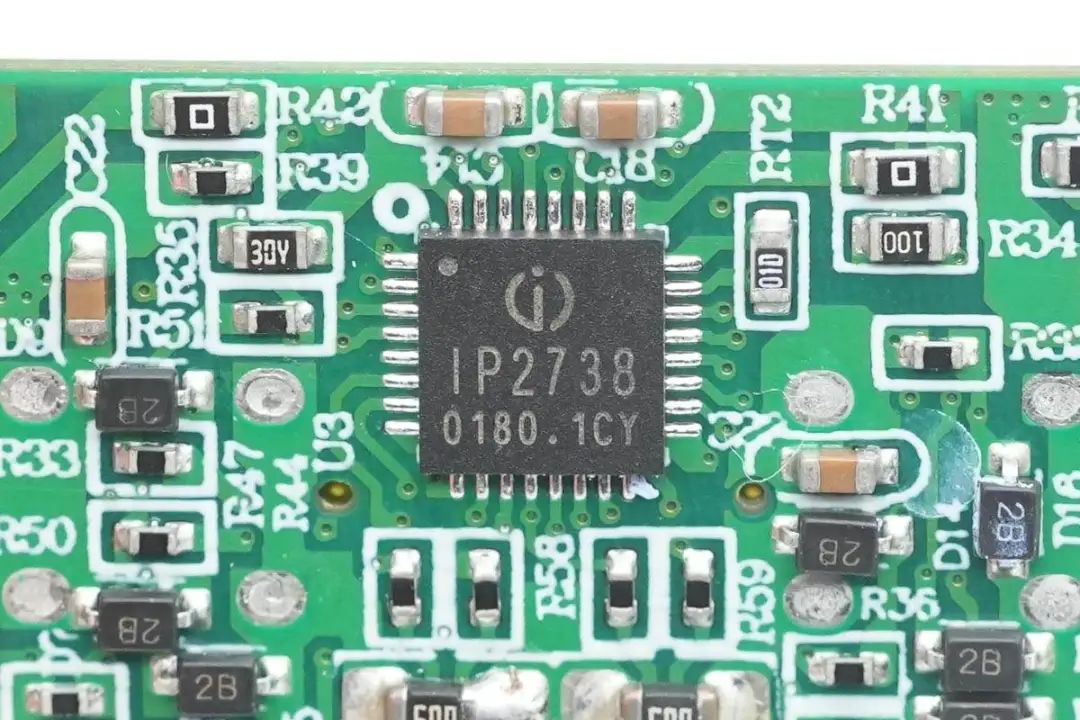

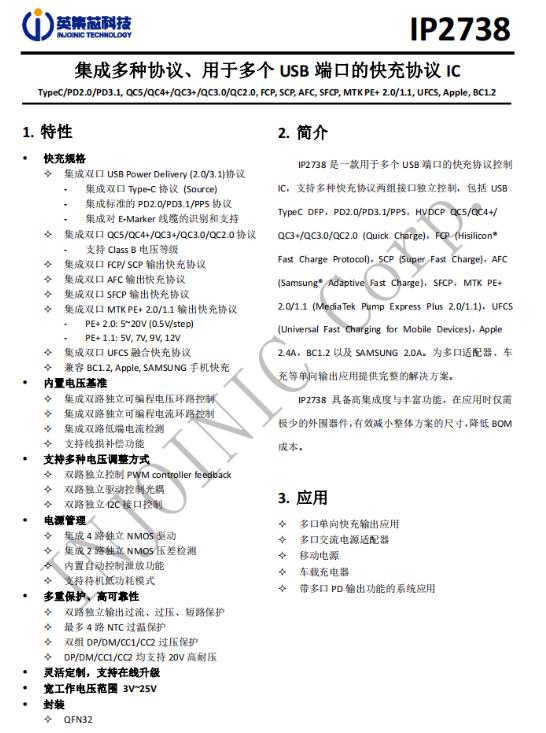

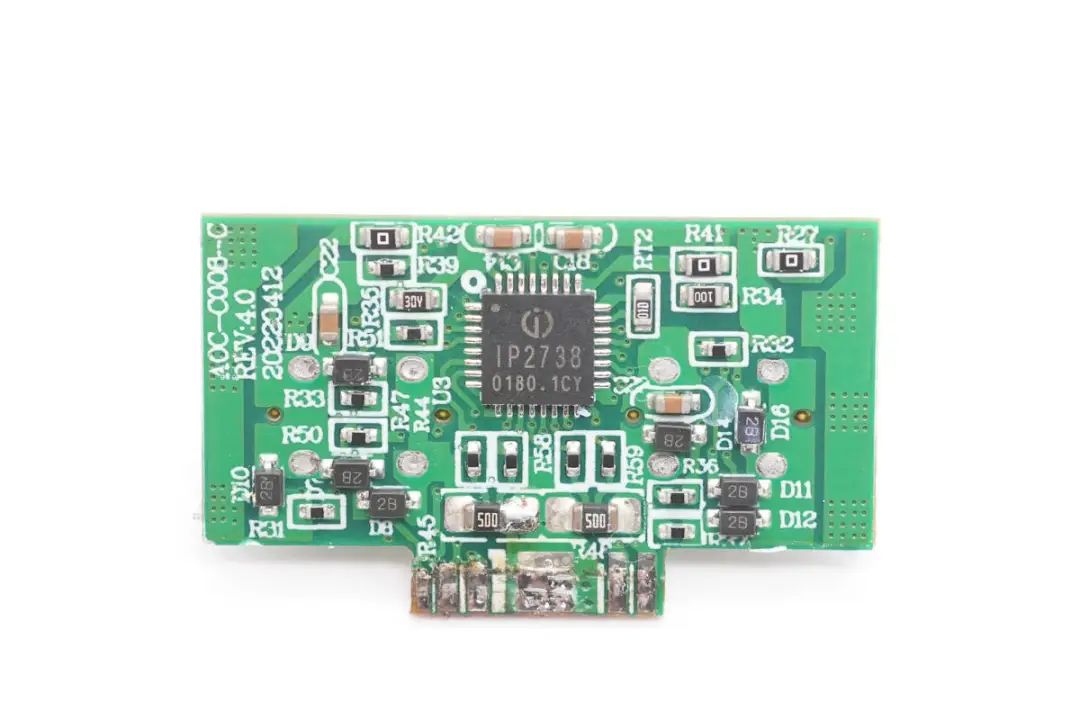

充電頭網通過拆解了解到，Aohi雙口40W充電器內部使用兩組相同的開關電源配合英集芯IP2738雙路協議芯片組成。開關電源主控采用PI INN3367C，單顆支持40W輸出，降額到20W使用溫升更低。兩組開關電源由IP2738協議芯片控制，單口輸出時兩路并聯提供更大功率，雙口輸出時每個接口都支持快充，達到理想的快充效果。
