聯想推出了一款超薄的小新520智能投影儀，具備1080P高分辨率，4.8cm的超薄厚度，設計非常小巧，可以與筆記本一同攜帶，獲得全新的觀影體驗。聯想為這款輕薄投影儀配備了一款氮化鎵充電器，同樣小巧精致，與投影儀風格搭配，并且采用USB-C接口，支持5-20V輸出電壓，可以為筆記本和手機充電。充電頭網已經拿到了這款65W 氮化鎵適配器，下面就進行拆解，看看這款投影儀原裝的電源適配器采用了什么樣的設計。

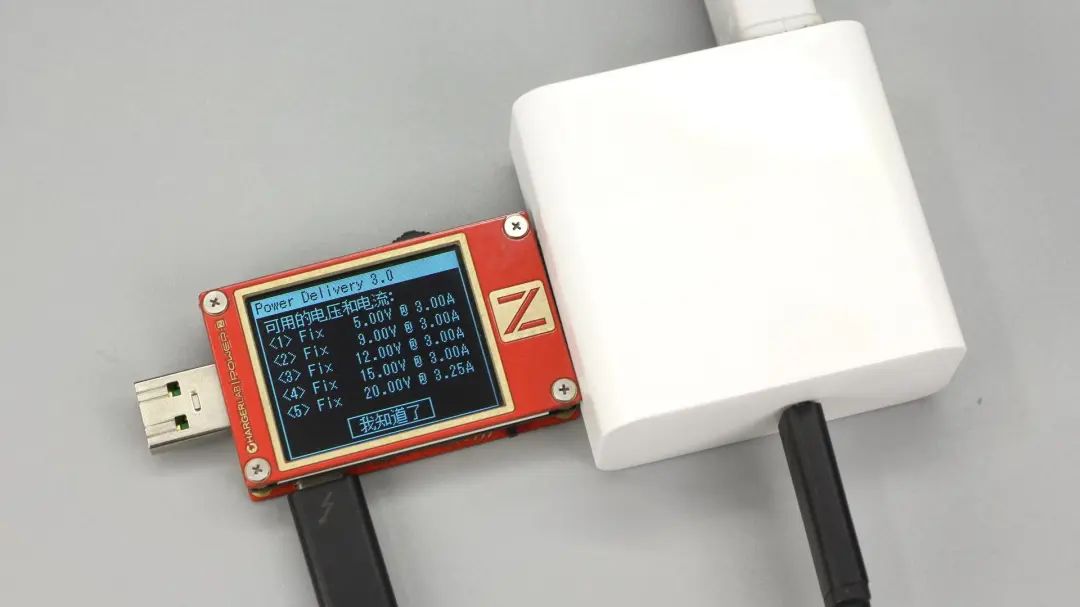

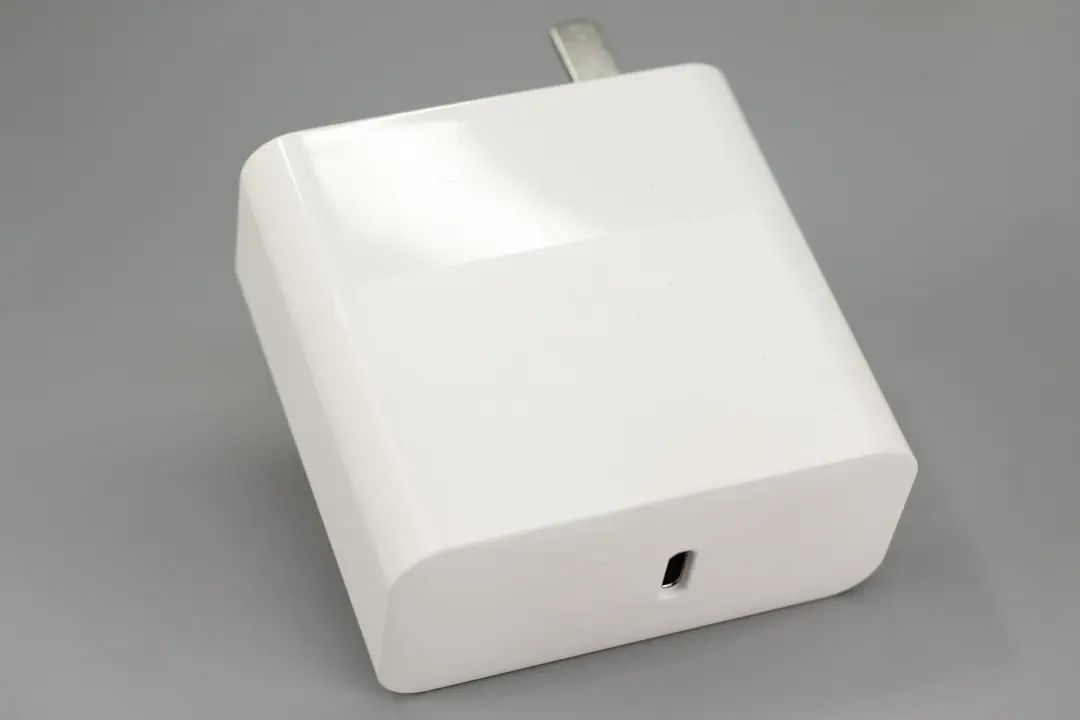

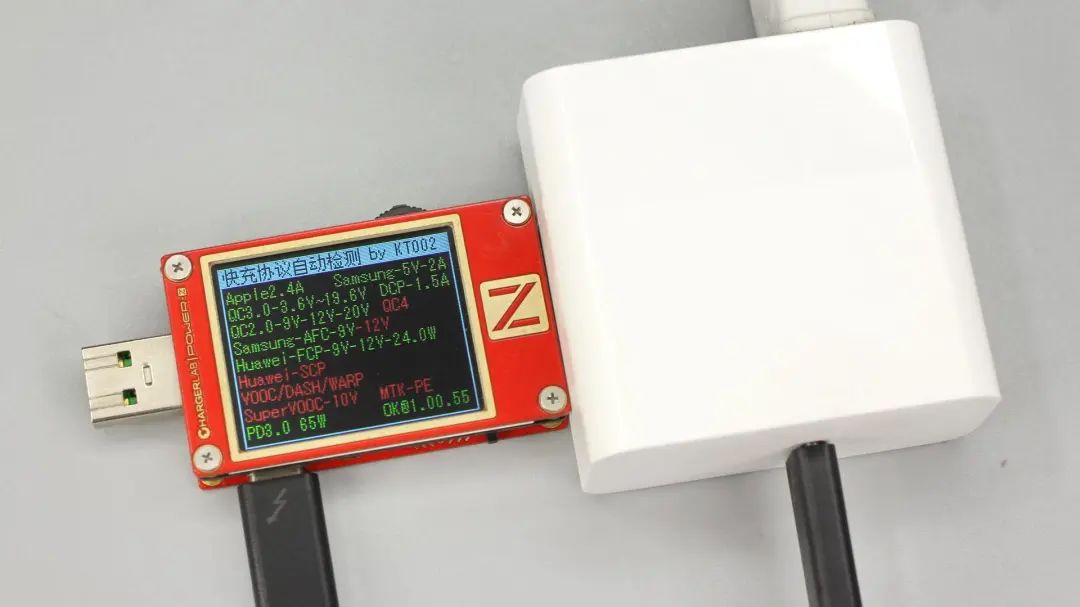

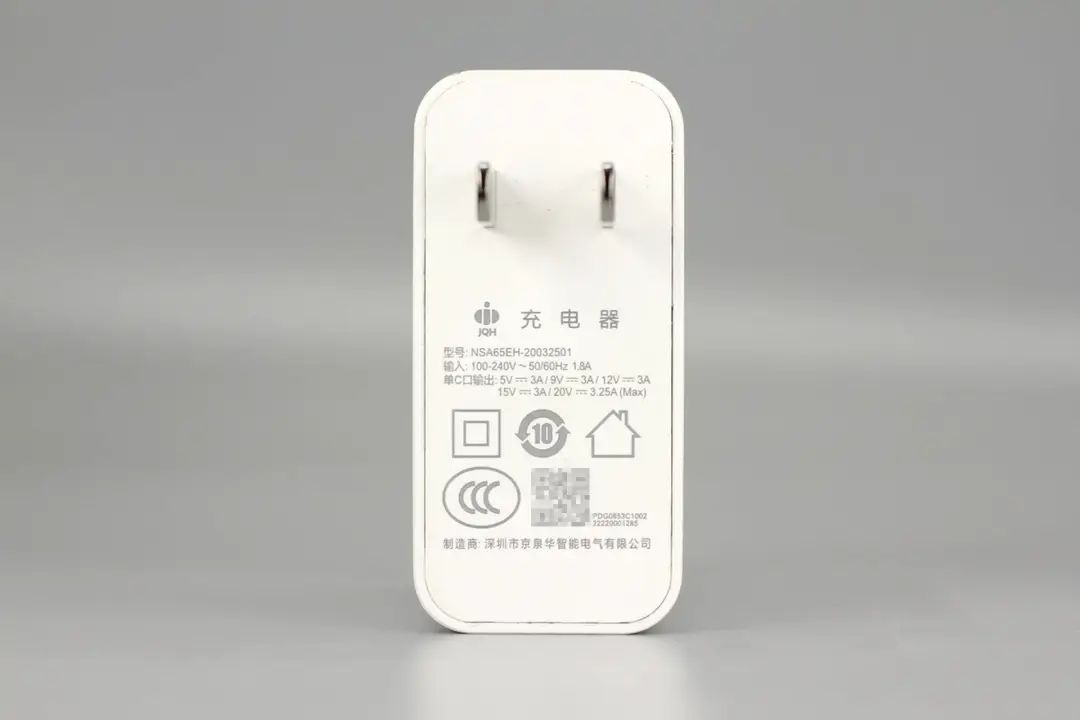

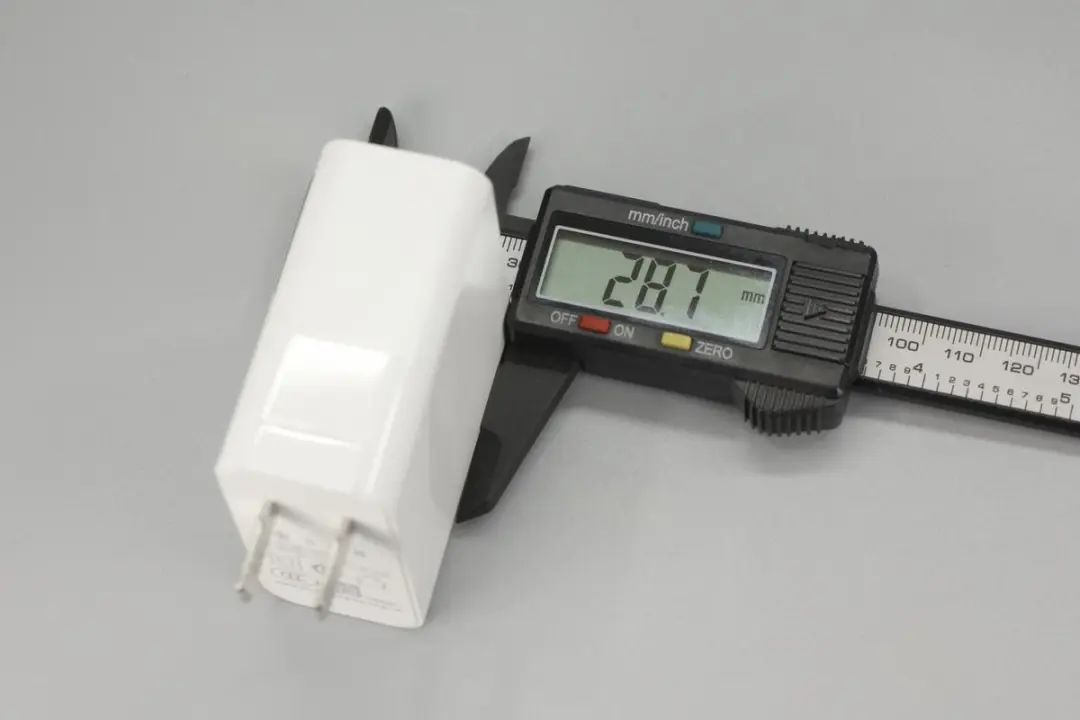

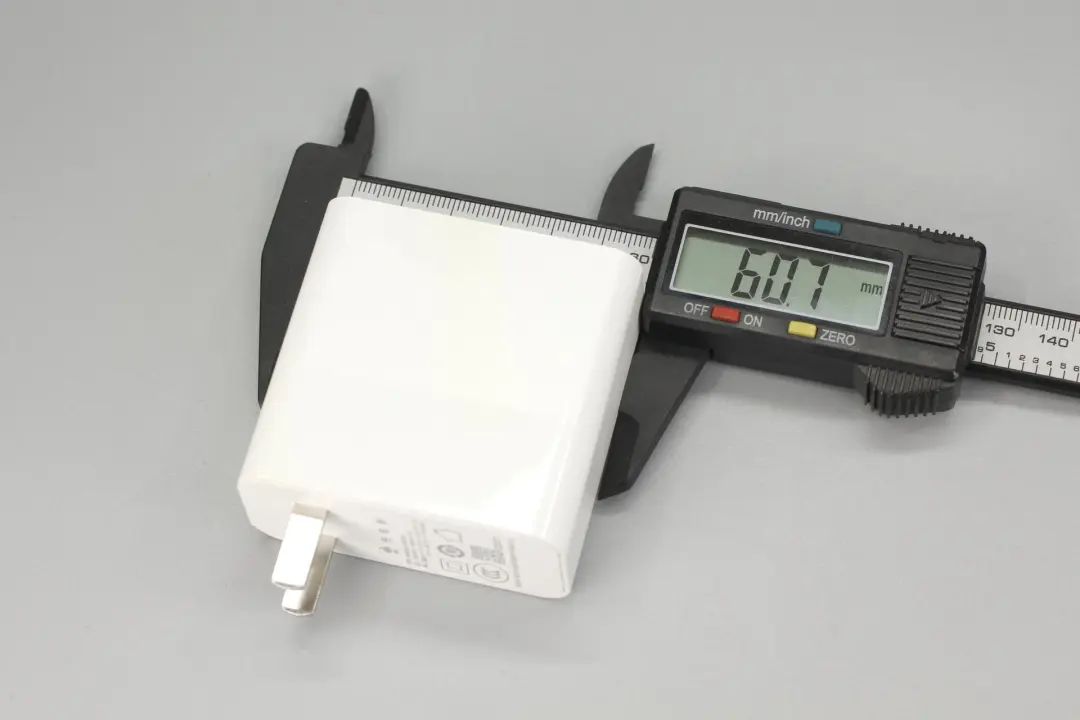

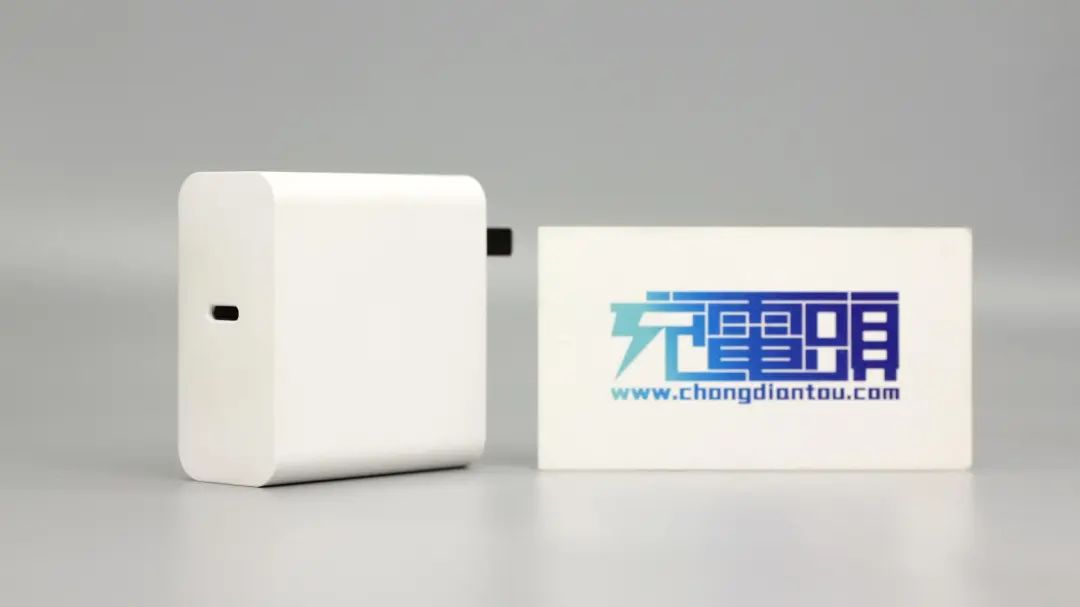

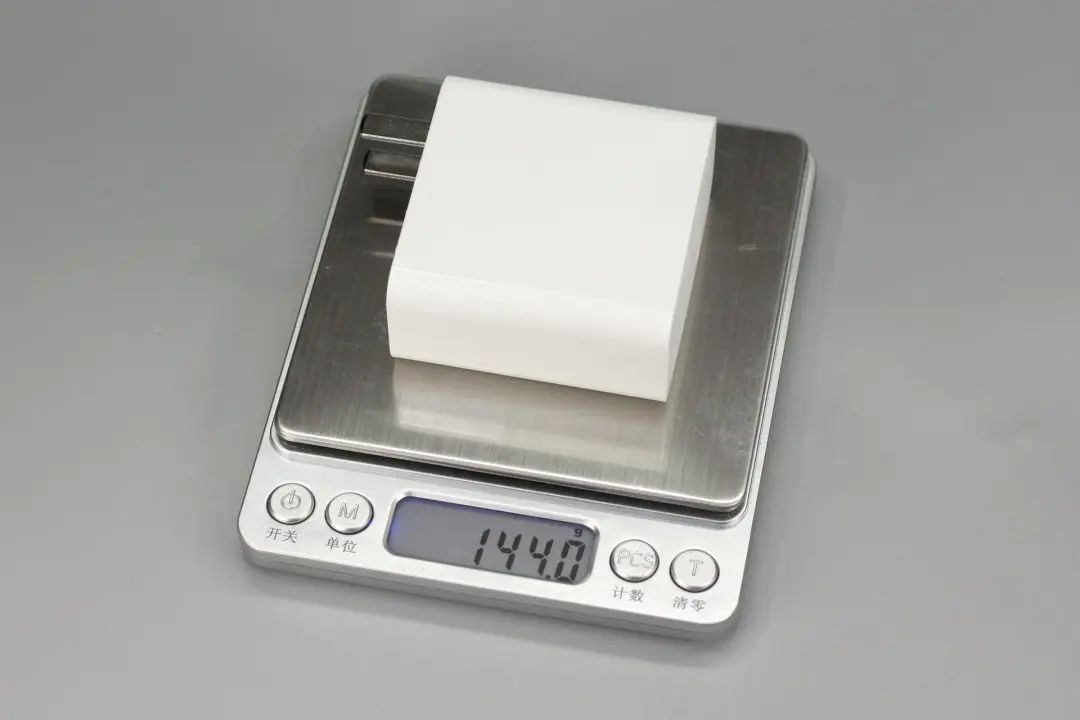

充電器采用經典直板造型設計，機身通體白色顯得十分簡潔。腰身外殼亮面磨砂撞色設計，兩側過渡圓潤。輸入端配備固定國標插腳，靠一側布局方便插拔，輸出端配有單USB-C接口，居中設計。兩端邊緣則過渡分明。輸出：5V3A、9V3A、12V3A、15V3A、20V3.25A充電器已經通過了CCC認證。測得充電器機身高度為59.5mm。同時還具備5V3A、9V3A、12V3A、15V3A、20V3.25A五組固定電壓檔位。

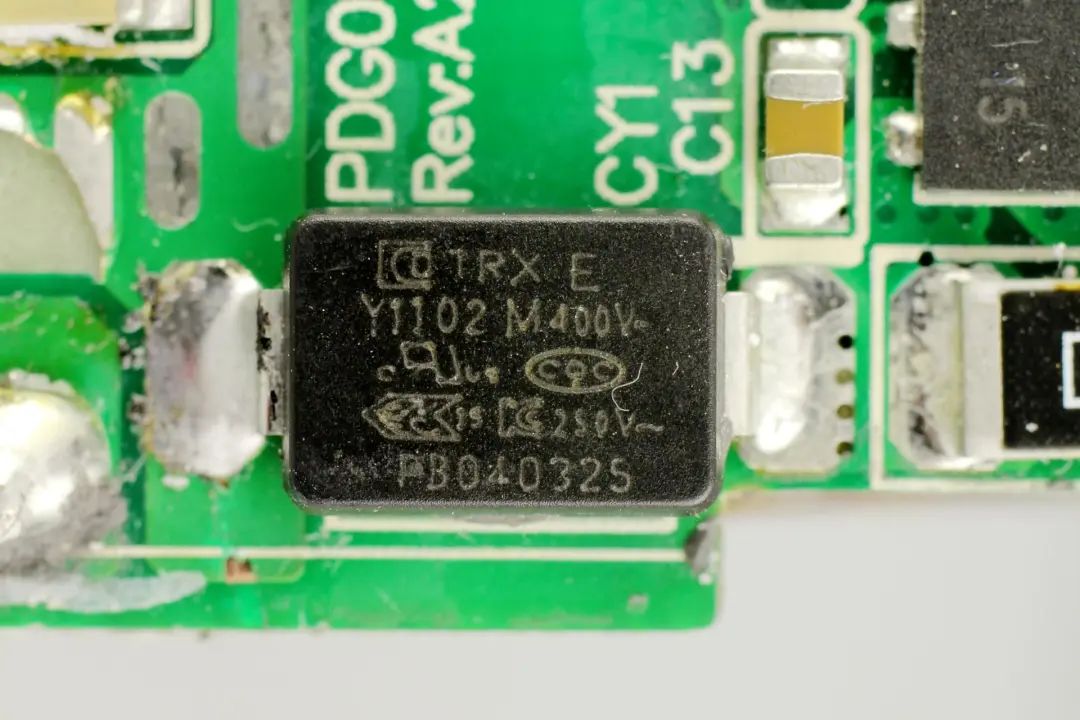

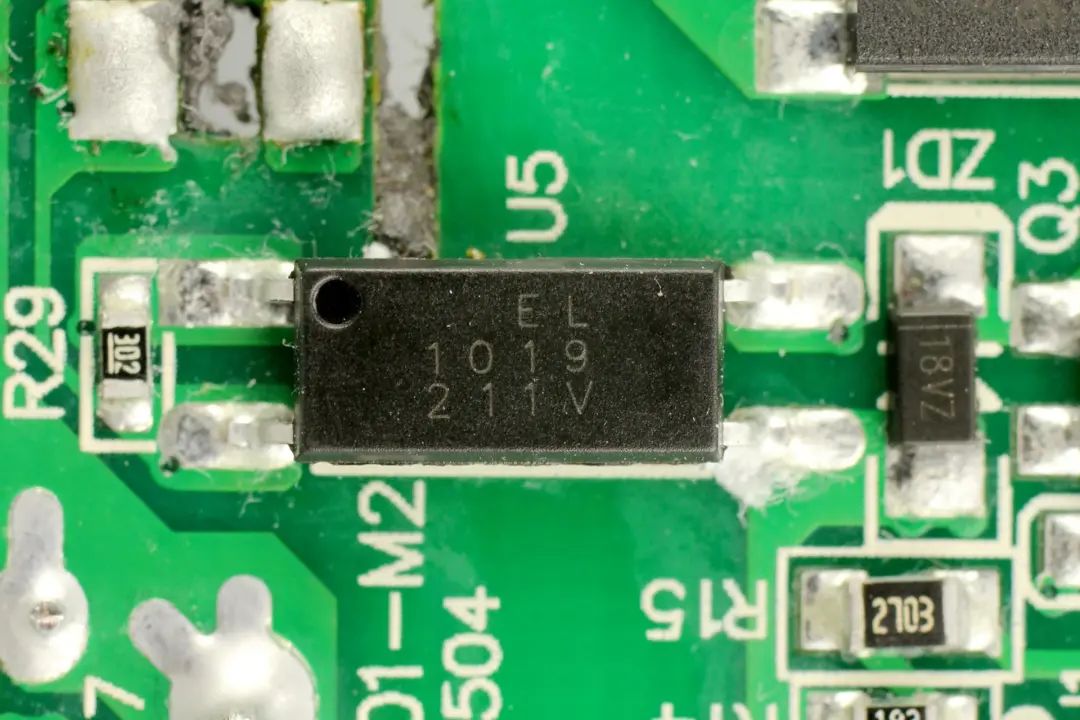

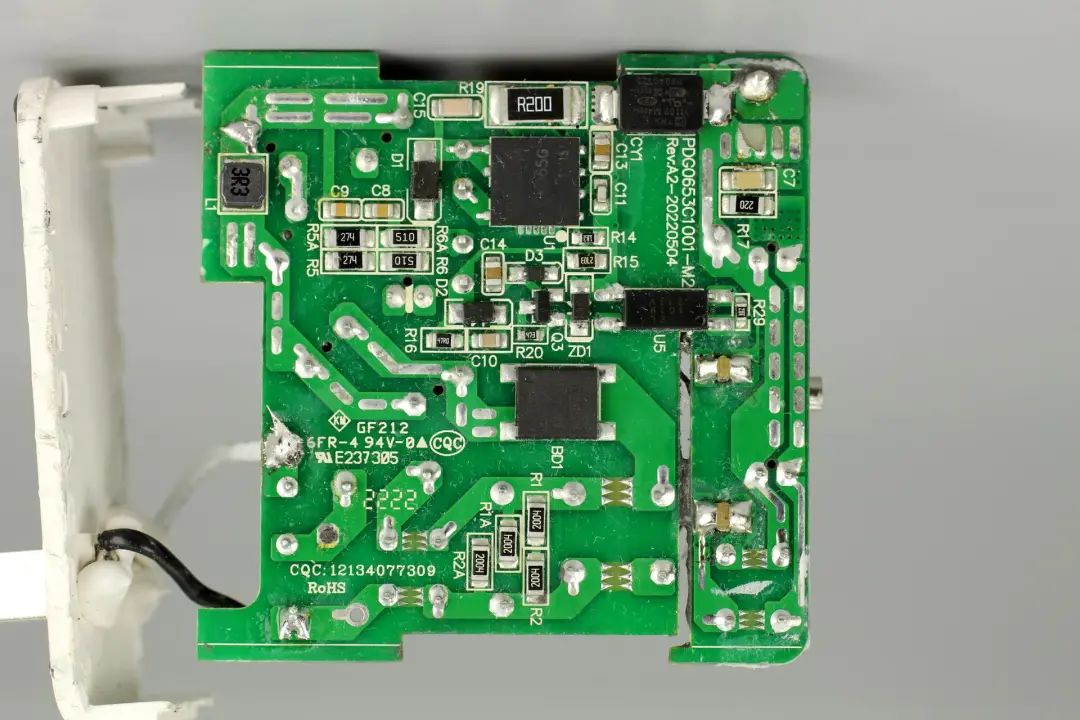

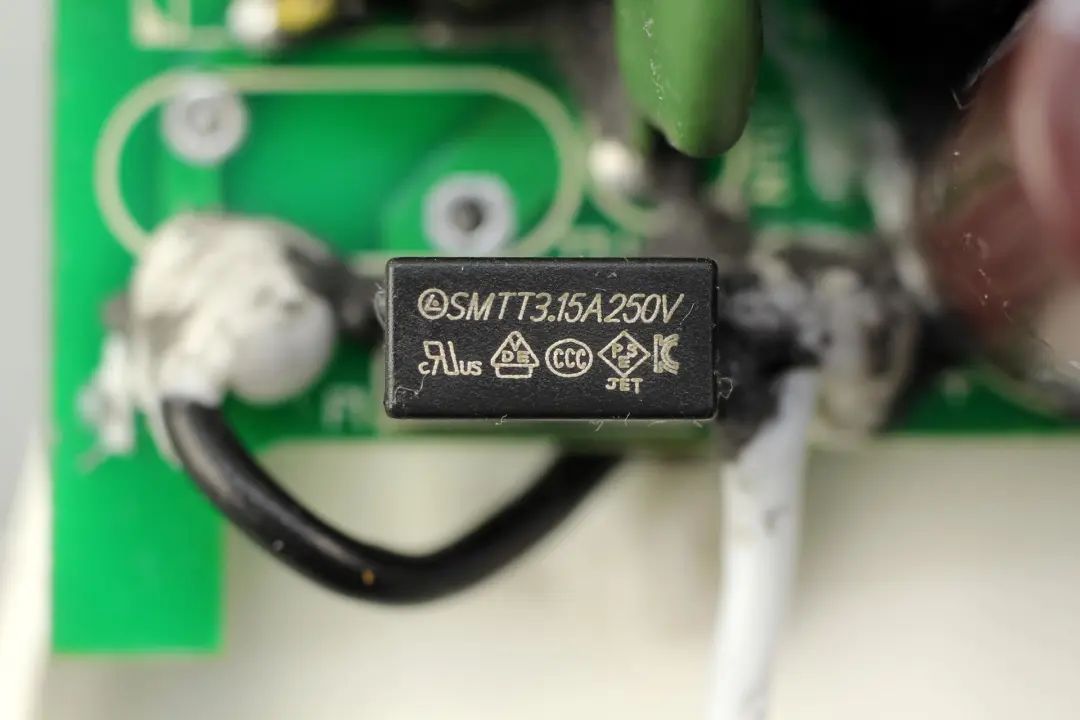

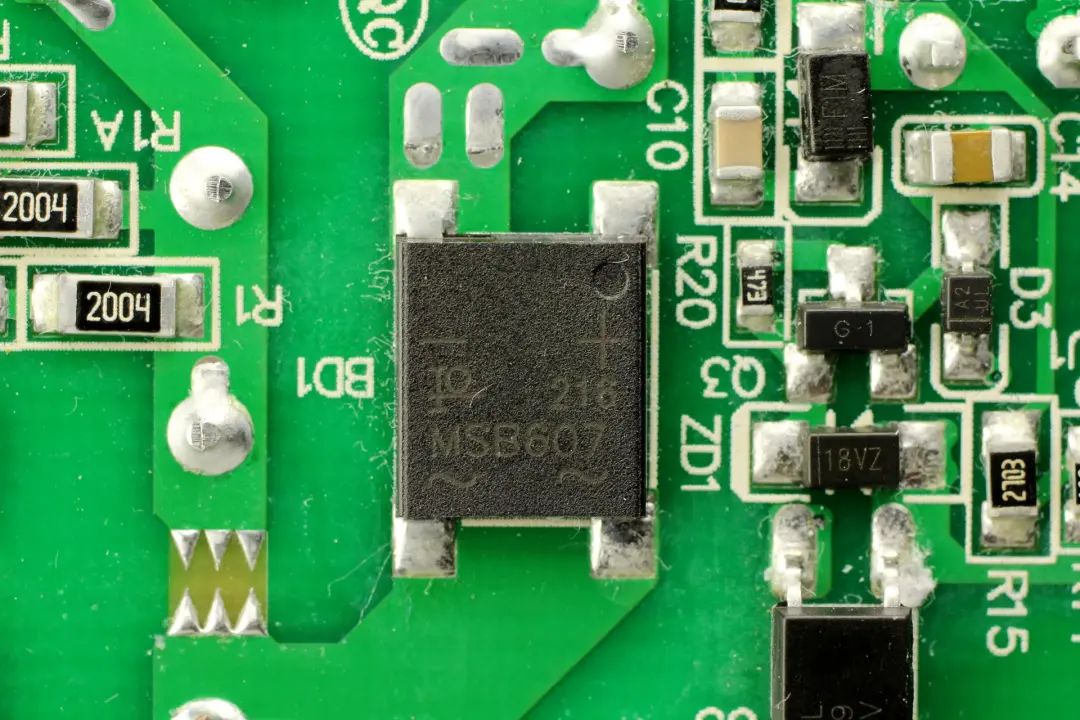

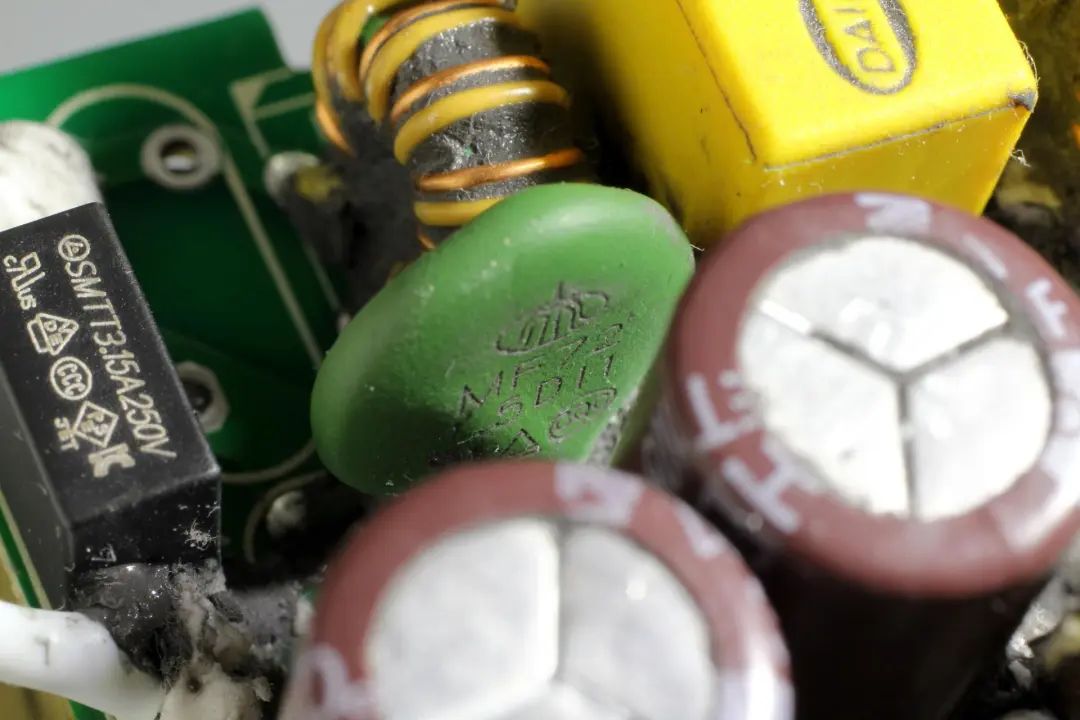

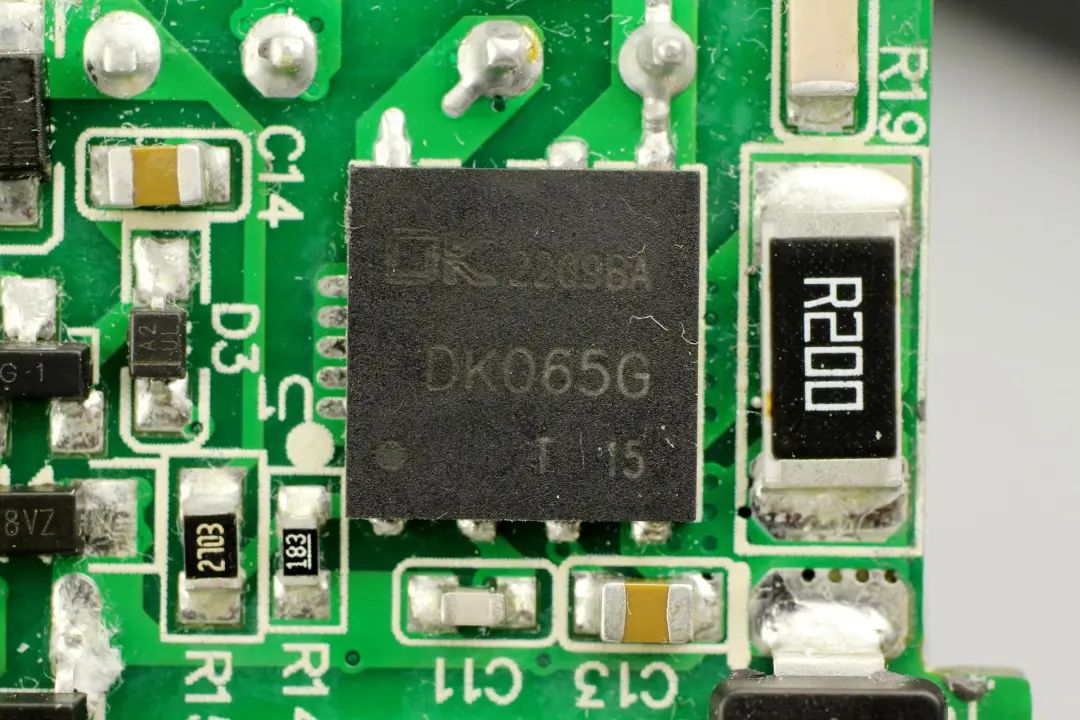

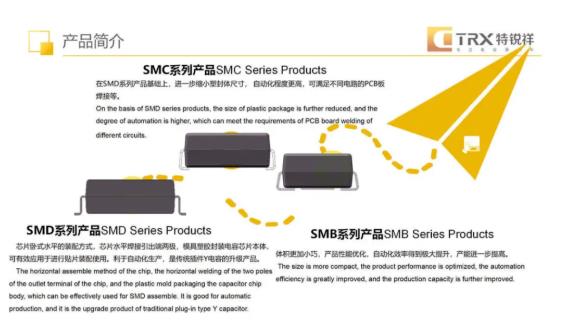

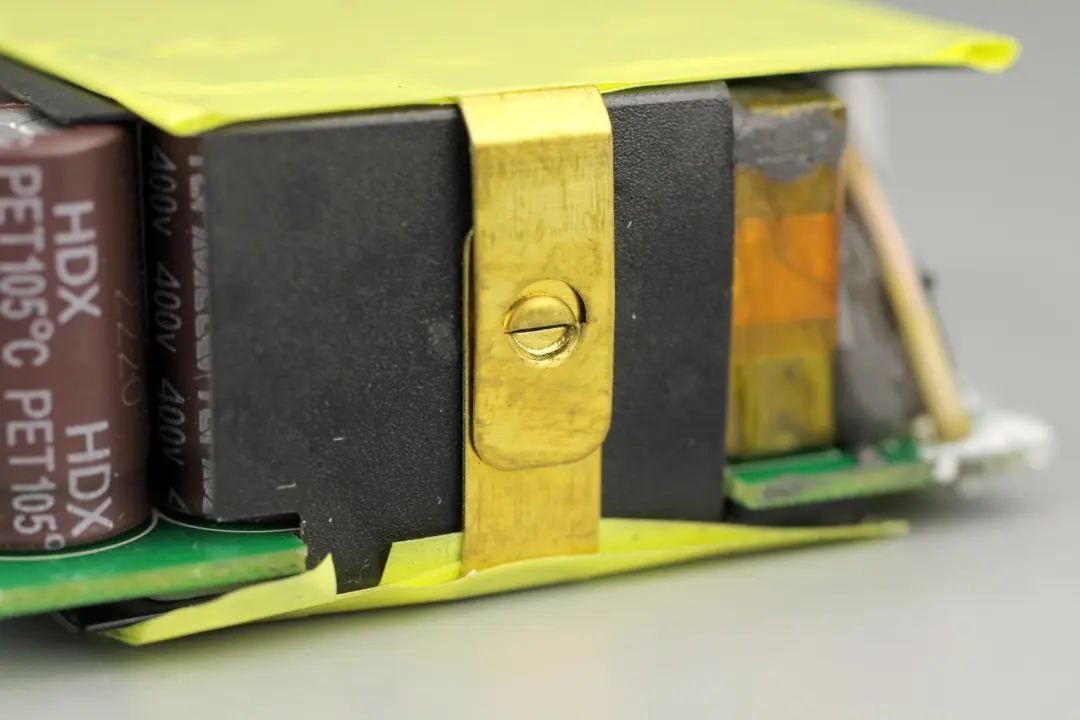

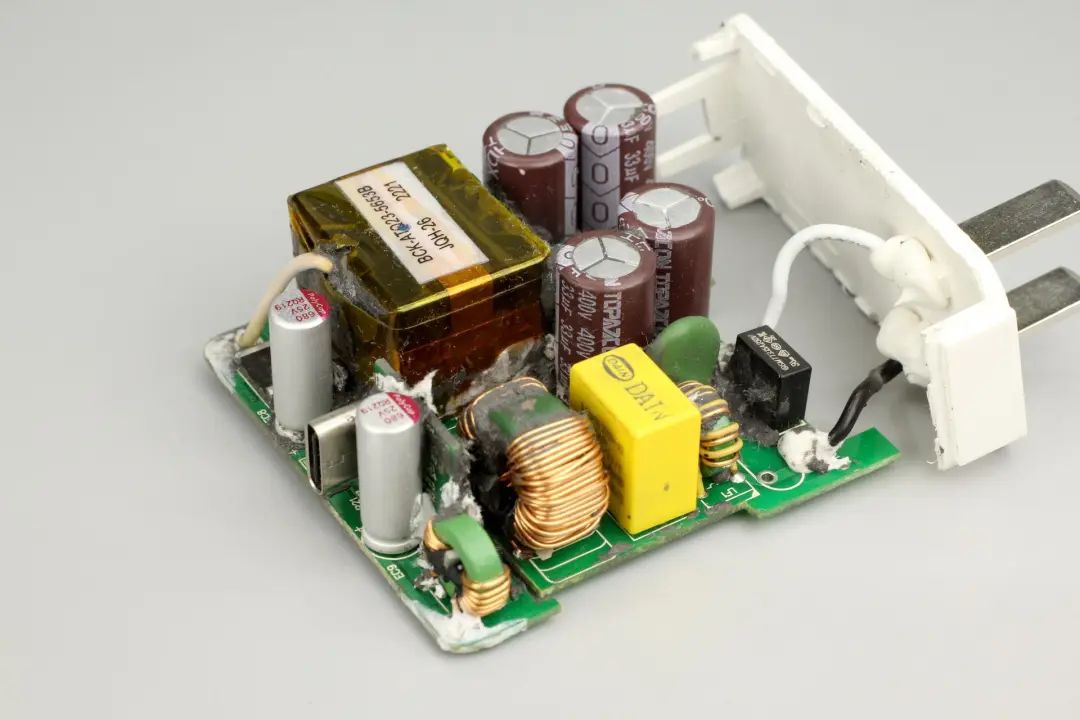

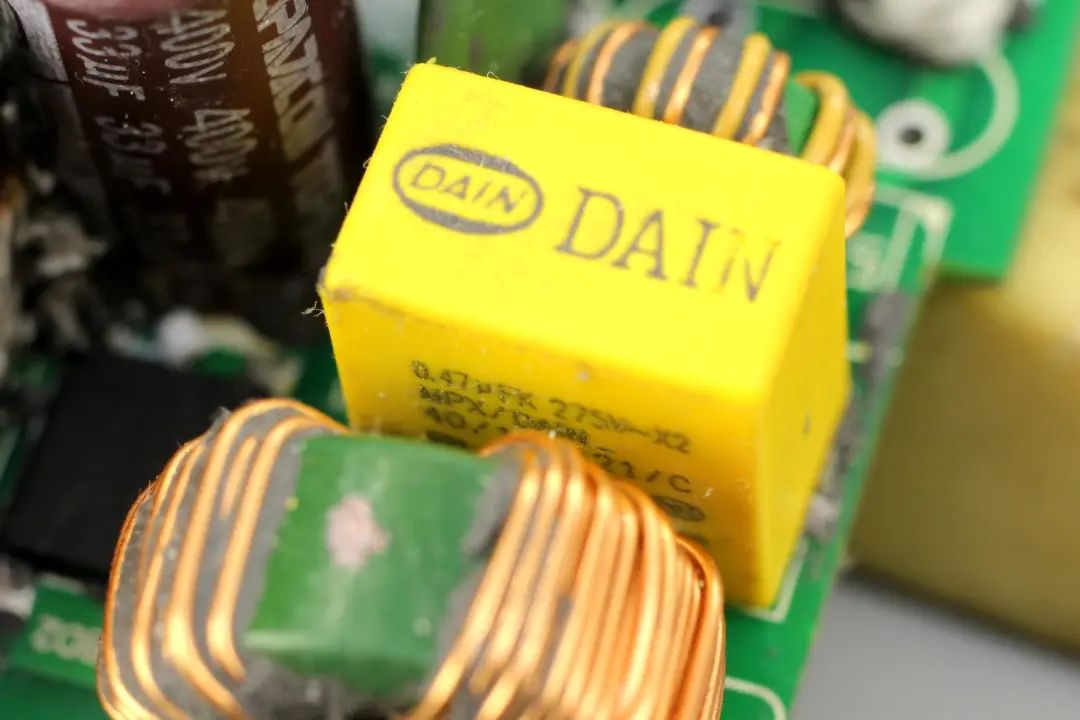

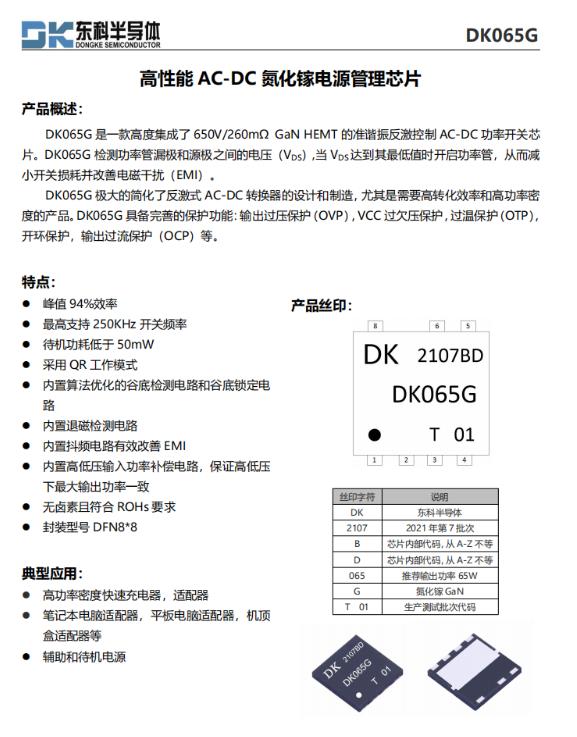

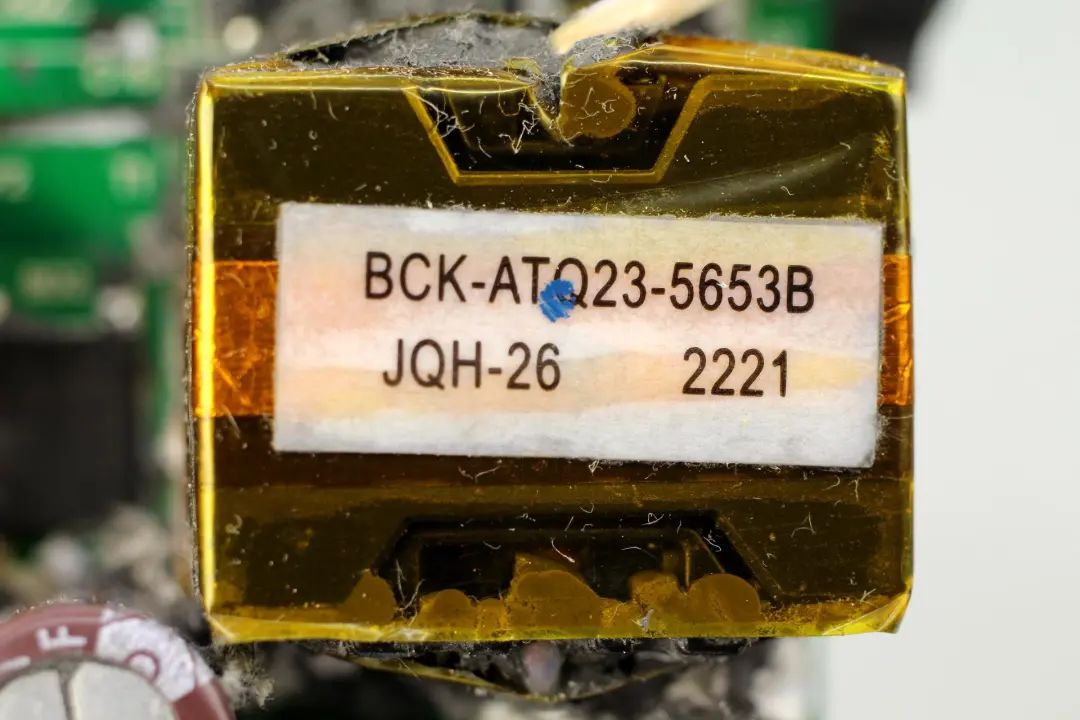

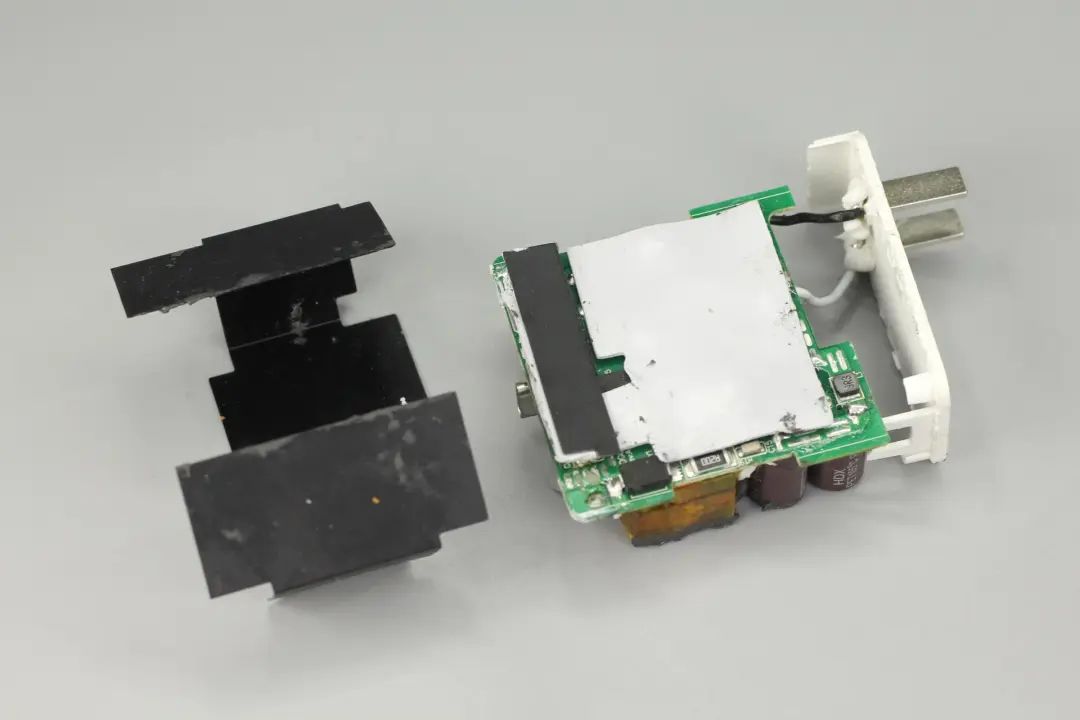

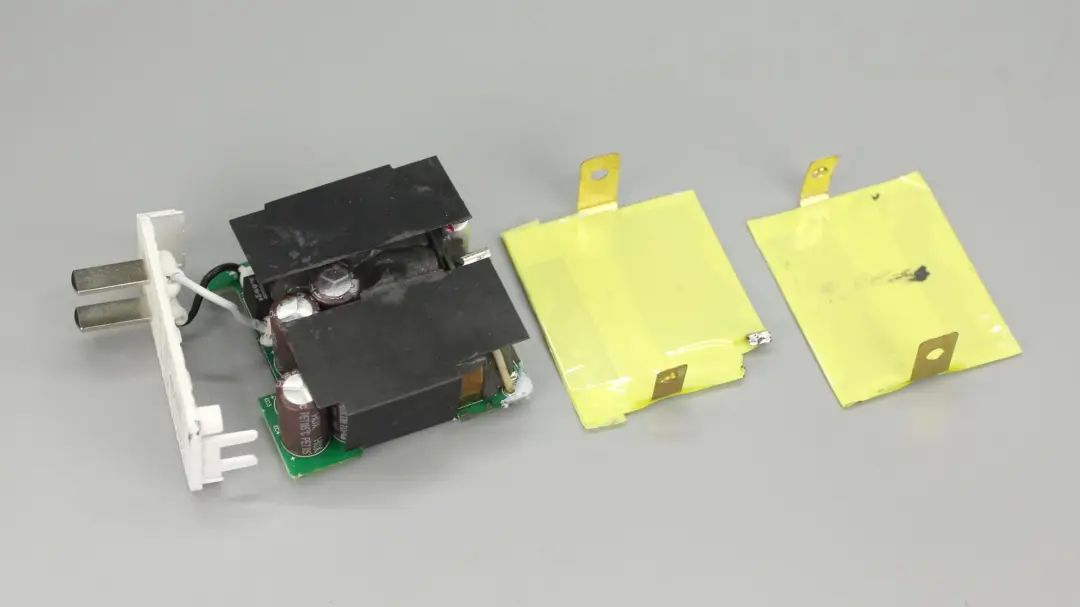

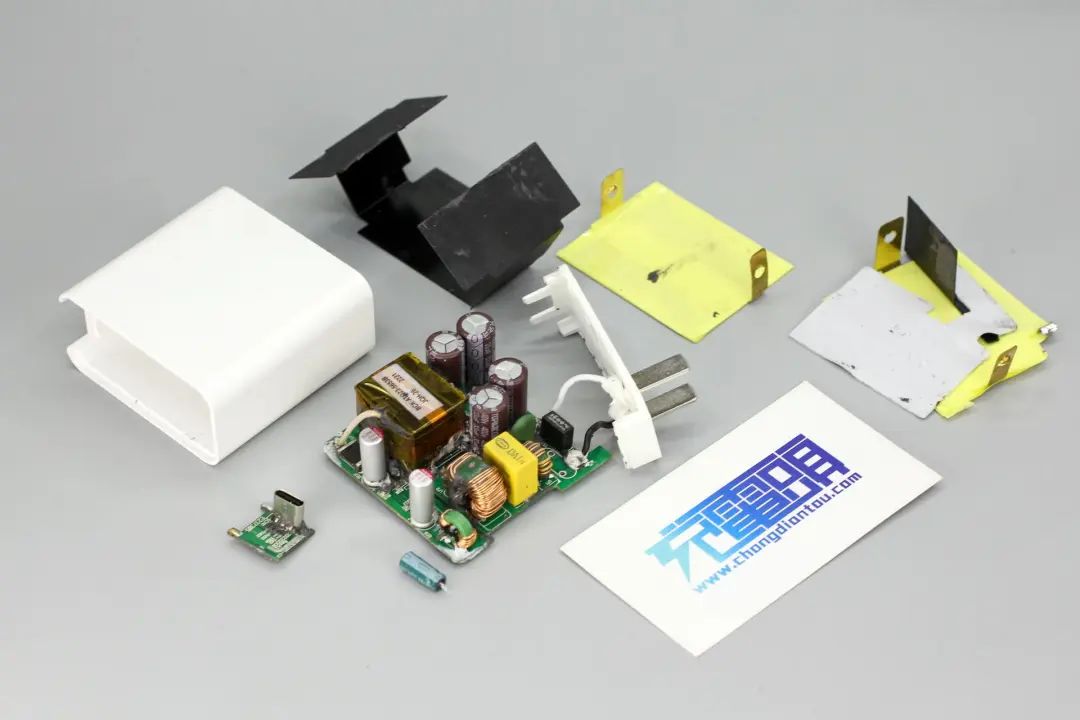

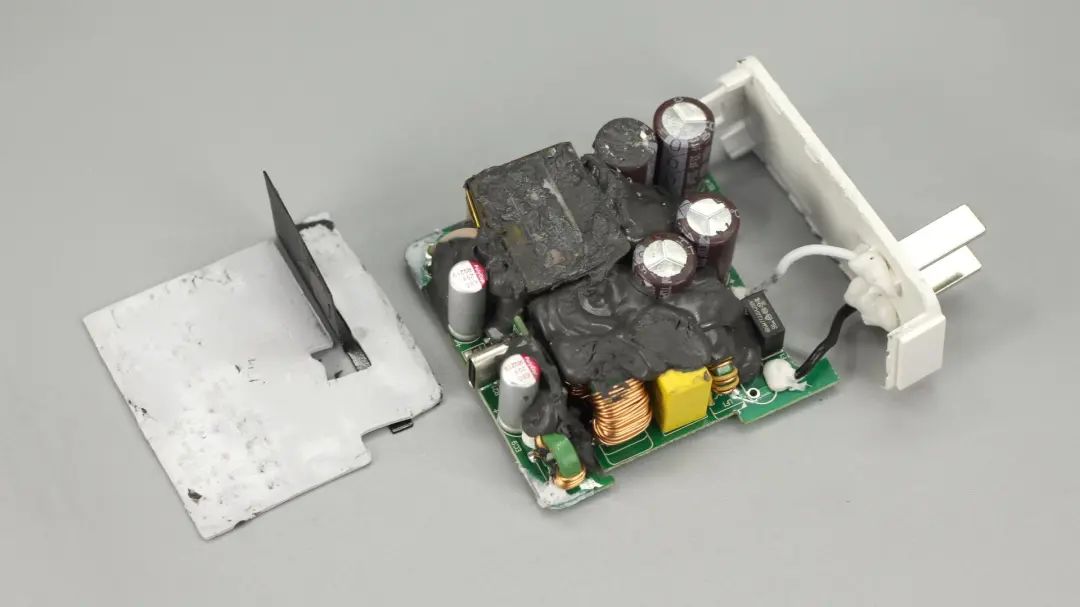

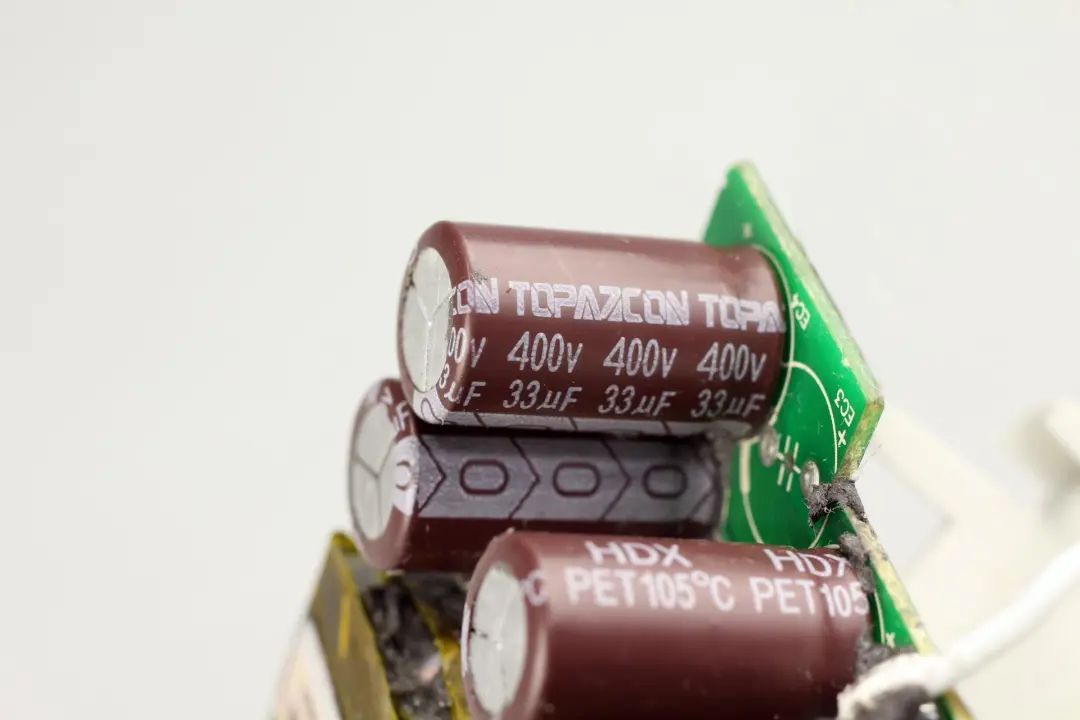

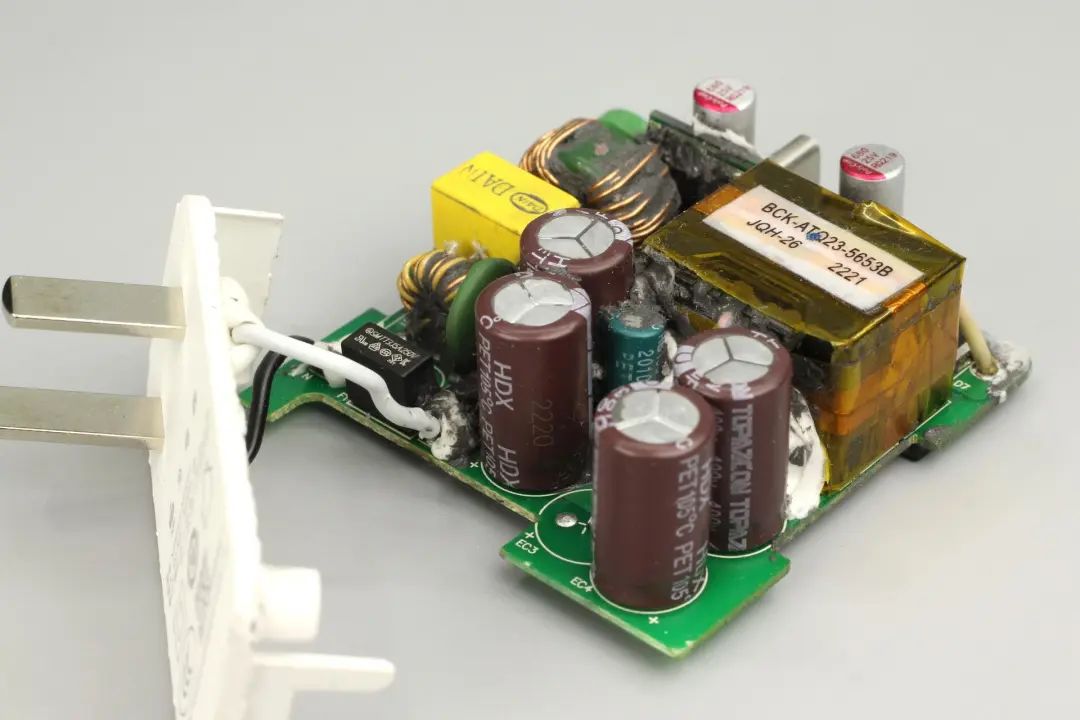

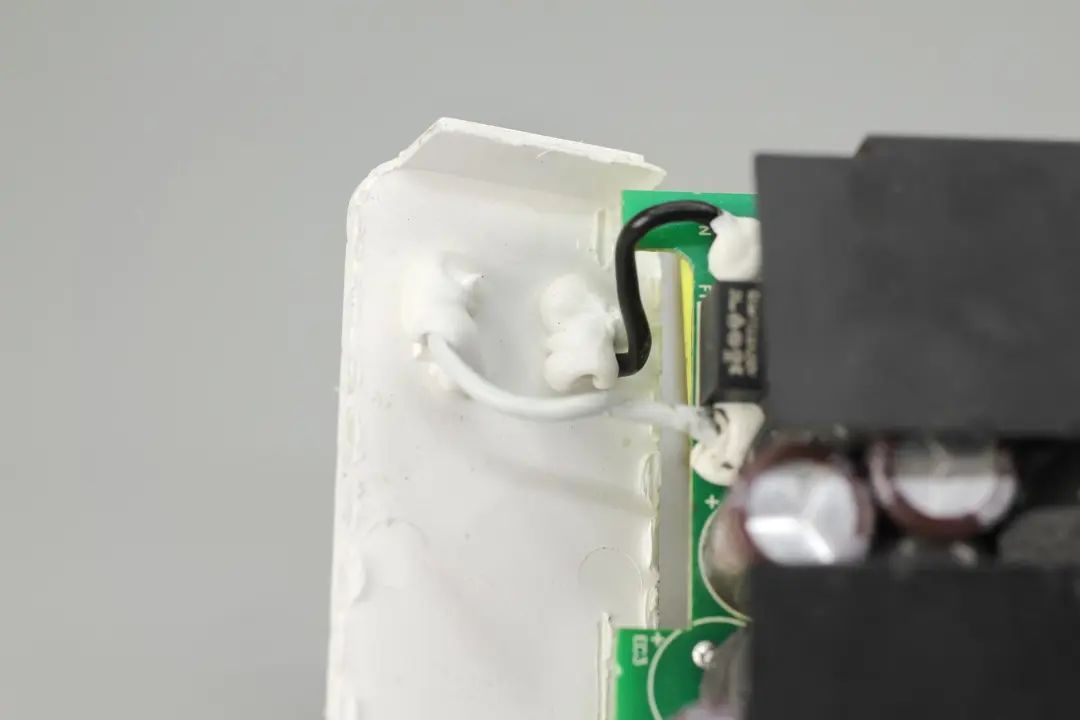

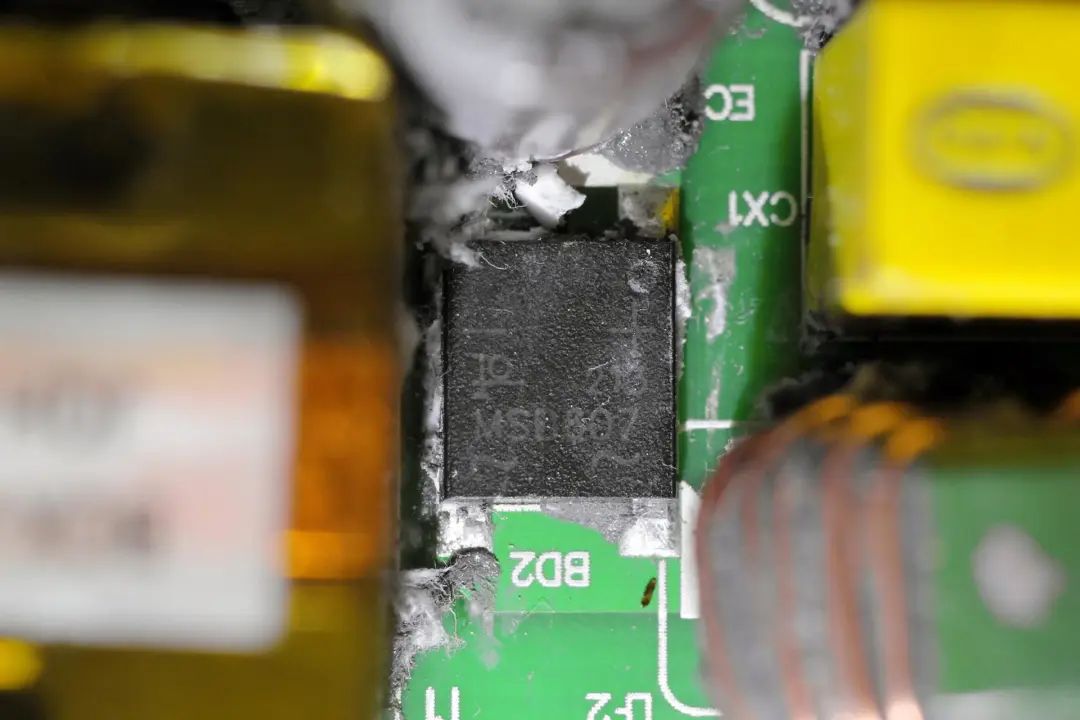

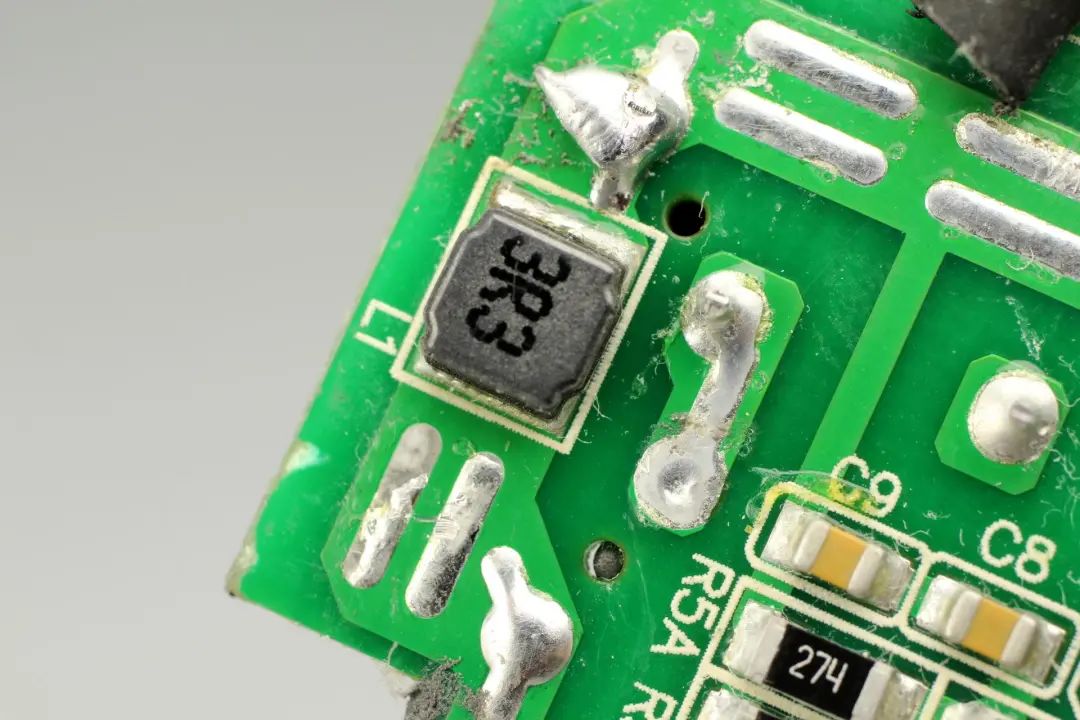

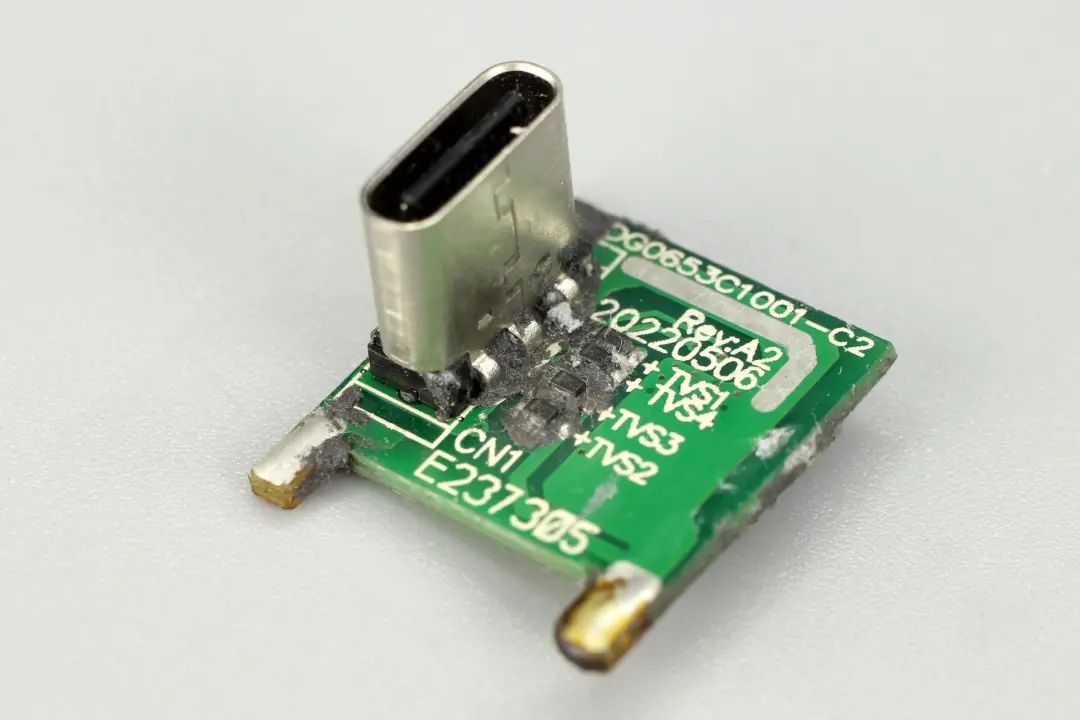

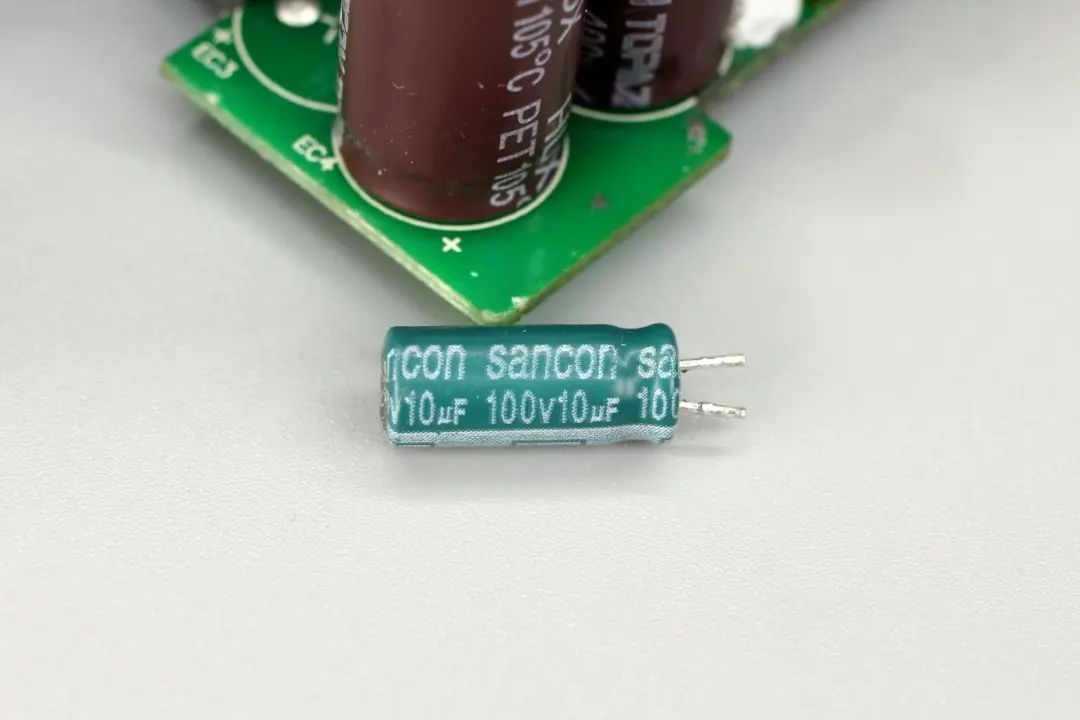

在對聯想小新這款65W氮化鎵充電器有了基本了解后，下面繼續對其進行拆解，看看內部詳細設計。沿插腳側接縫撬開充電器外殼，內部PCBA模塊正反面均覆蓋黃銅散熱片，并粘貼膠帶絕緣。散熱片與PCBA模塊之間有麥拉片進行絕緣，散熱片通過卡扣固定。拆下PCBA兩面的散熱片，散熱片纏繞膠帶絕緣，主板上包裹黑色麥拉片絕緣。固定插腳輸入端導線焊點涂膠加固。麥拉片下面是導熱墊，用于為PCBA上的器件散熱。導熱墊上還粘貼一片麥拉片，用于充電器內部初次級隔離。清理掉PCBA模塊上的導熱膠，共模電感，變壓器等元器件通過導熱膠固定。充電器輸入端焊接保險絲，NTC熱敏電阻，共模電感，X電容等器件，濾波電容來自黃寶石，變壓器使用絕緣膠帶嚴密纏繞。PCB背面元件精簡，僅整流橋，氮化鎵合封芯片，貼片Y電容以及用于輸出電壓反饋的黑色光耦。通過對充電器PCBA的觀察發現，聯想這款65W充電器采用反激開關電源，寬范圍輸出，輸出電壓由協議芯片通過光耦反饋給初級，調節輸出電壓。下面我們就從輸入端開始了解整個充電器的設計與用料。輸入端延時保險絲規格為3.15A 250V。NTC熱敏電阻來自時恒電子，MF72系列，1.5D11，冷態電阻為1.5Ω，用于抑制充電器插電的沖擊電流。輸入端共模電感采用漆包線和絕緣線繞制，安規X2電容來自DAIN岱恩，規格為0.47μF。內部使用兩顆整流橋，半橋連接，均攤發熱，整流橋絲印MSB607，6A1000V。四顆高壓電解電容均來自TOPAZCON黃寶石，規格均為400V 33μF，四顆并聯共132μF容量。初級主控芯片采用東科DK065G，是一款高度集成了 650V/260mΩ GaN HEMT 的準諧振反激控制 AC-DC 功率開關芯片，支持65W及以下功率應用。DK065G 檢測功率管漏極和源極之間的電壓（VDS），當 VDS達到其最低值時開啟功率管，從而減小開關損耗并改善電磁干擾（EMI）。東科DK065G采用DFN8*8封裝模式，可廣泛應用于高功率密度PD快充、筆記本平板電腦適配器以及輔助和待機電源。DK065G極大的簡化了反激式AC-DC轉換器的設計和制造，尤其是需要高轉化效率和高功率密 度的產品。DK065G具備完善的保護功能：輸出過壓保護（OVP），VCC過欠壓保護，過溫保護（OTP）， 開環保護，輸出過流保護（OCP）等。為主控芯片供電的電容來自sancon，規格為100V 10μF。貼片Y電容來自四川特銳祥科技股份有限公司，具有體積小、重量輕等特色，非常適合應用于氮化鎵快充這類高密度電源產品中。料號為TMY1102M。特銳祥專注于被動元器件的研發、生產及銷售，注冊資本1億元。旗下有自主電容品牌兩類：SMD TRX及DIP TY電容器，TRX將致力于陶瓷材料的研究，以拓展更多品類的應用，為客戶提供更多的解決方案。EL1019光耦用于調節反饋輸出電壓。同步整流芯片來自東科，絲印100R10M，實際型號為DK5V100R10M，是一款零外圍的同步整流芯片，內置100V耐壓，10mΩ導阻的同步整流管，支持CCM，DCM和QR運行模式，可直接替代肖特基二極管，提升電源轉換效率。兩顆輸出濾波電容來自PolyCap柏瑞凱，RQ系列125℃耐熱，規格為680μF 25V。USB-C母座焊接在單獨的小板上，小板上焊接TVS用于靜電保護。協議芯片來自誠芯微，型號CX2965C，是一顆支持65W輸出的協議芯片，內部集成25mΩ導阻VBUS開關管和電流取樣電阻，以及放電通路。支持光耦電壓反饋，內部集成過壓、欠壓、過流和過熱保護，采用ESOP8封裝，適用于快充適配器應用。
聯想這款充電器采用白色機身，固定插腳，標準的配機充電器設計。充電器支持65W PD快充，得益于通用的USB PD接口，這款充電器除了為配套的投影儀供電外，還能為筆記本供電，十分方便。

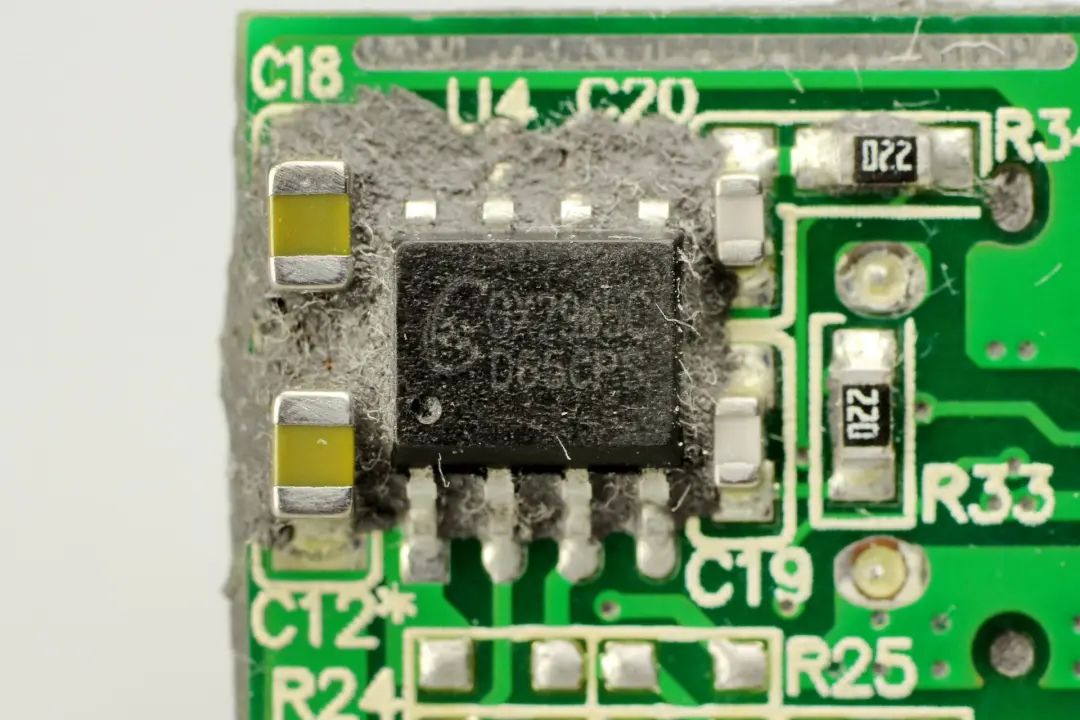

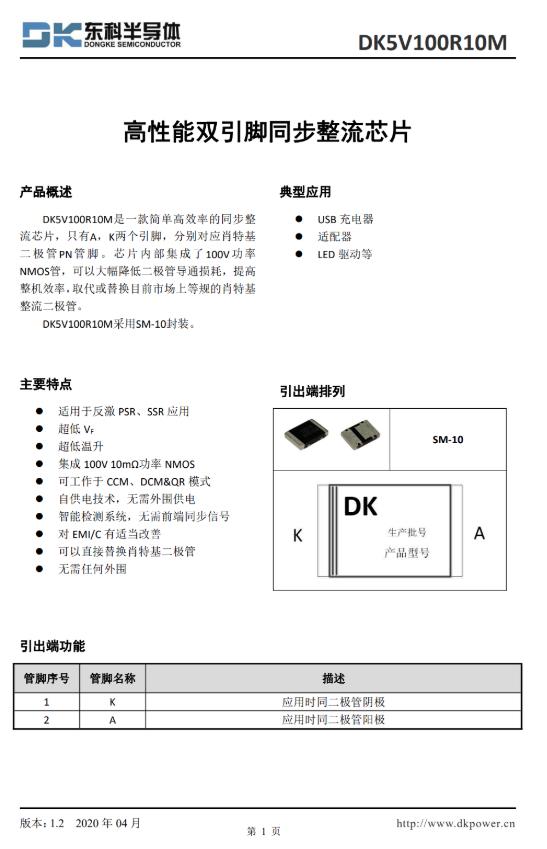

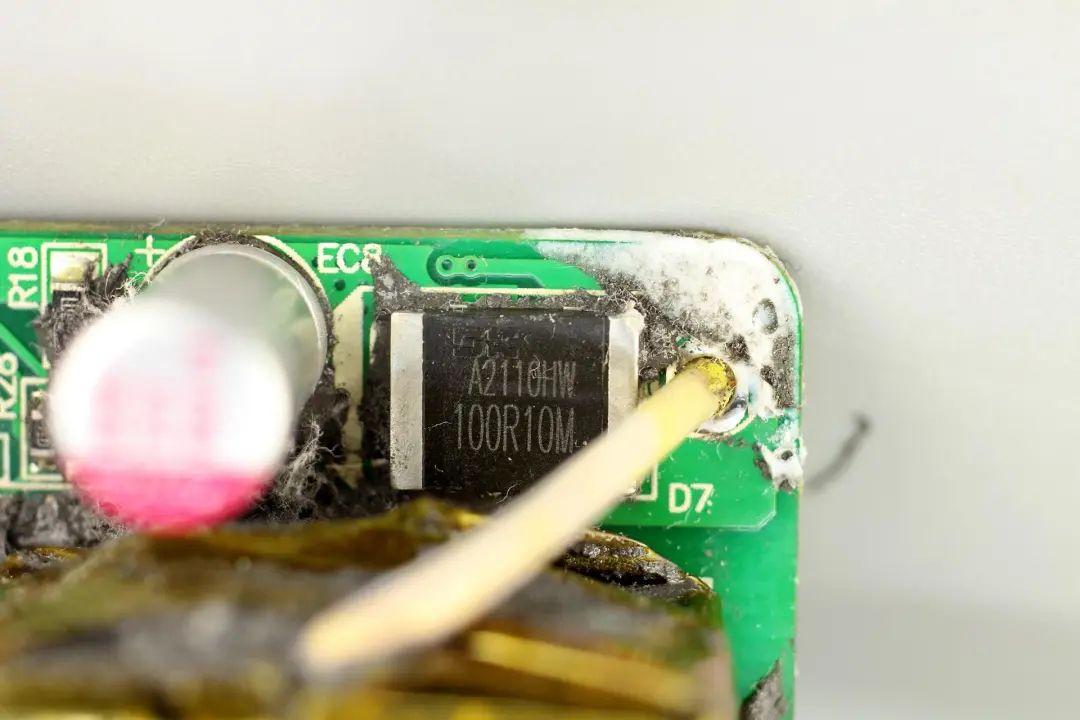

充電頭網通過拆解了解到，這款充電器采用反激拓?fù)?，寬電壓輸出設計。充電器內置東科半導體的快充電源方案，為DK065G合封氮化鎵芯片搭配DK5V100R10M同步整流芯片組成，通過拆解可以看到，東科這款氮化鎵合封芯片電源方案的外圍元件非常精簡。

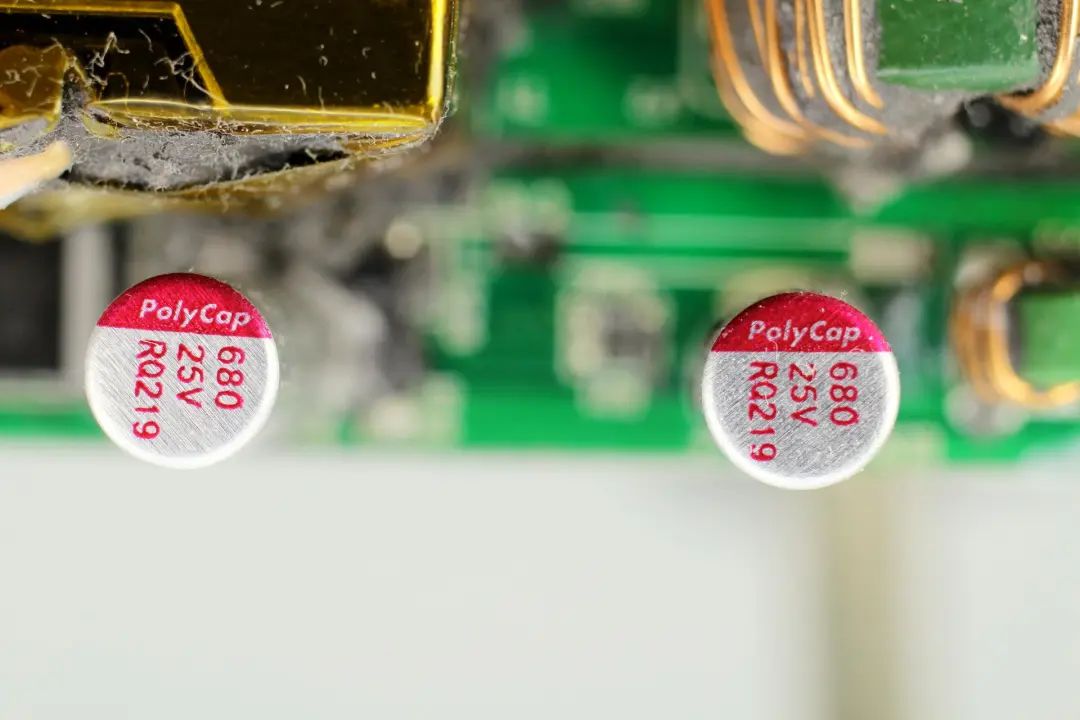

充電器內部PCBA模塊采用黃銅散熱片包裹，PCB正面打膠，背面有導熱墊，將熱量傳導至散熱片散發，滿足長時間大功率輸出設計。初級濾波電容來自黃寶石，次級固態濾波電容來自柏瑞凱，整機用料均為知名品牌。
