拆解報告：酷科迷你20W快充充電器

2024-11-12

最近小米生態鏈企業酷科以自營品牌CukTech酷科進軍快充市場，針對目前氮化鎵快充形態問題，推出了一款名為 Lighter 65W的氮化鎵超薄快充，充電頭網已經進行了相關拆解。這次拆解的是酷科推出的另外一款迷你20W快充，其采用方塊造型，小巧簡潔，具備9V2.22A輸出檔位，滿足蘋果手機快充需求。

下面充電頭網就對酷科這款迷你20W充電器進行拆解，看看內部設計與用料如何。

酷科迷你20W快充開箱

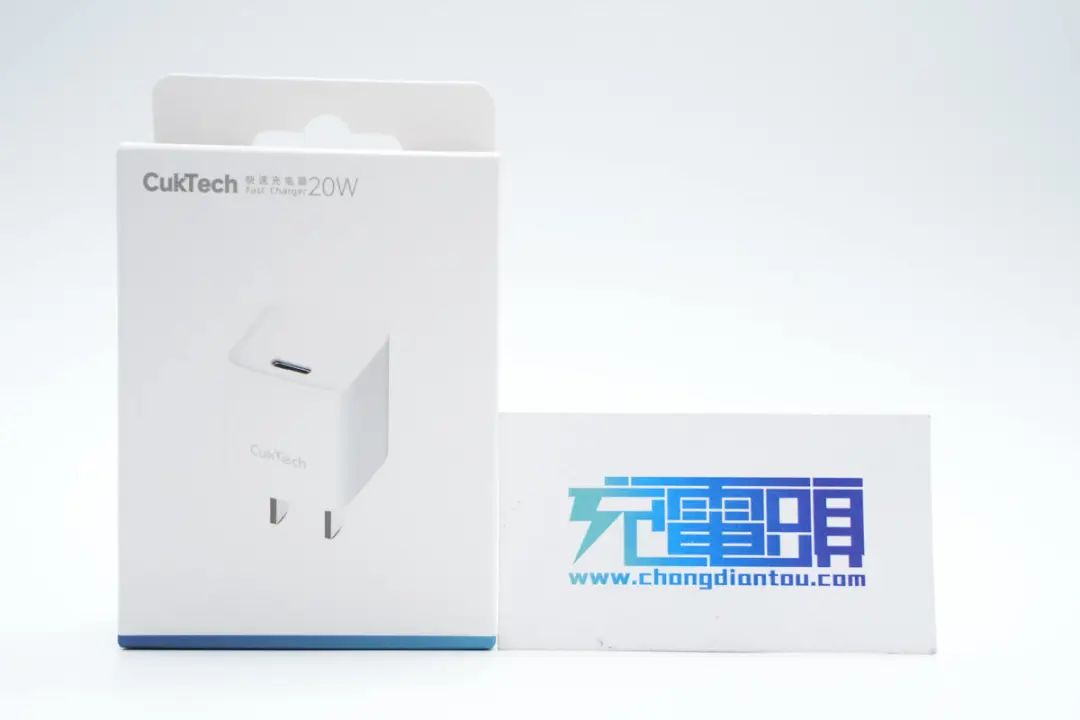

包裝盒正面印有CukTech品牌、充電器名稱以及外觀圖。

背面印有產品參數以及商家信息。

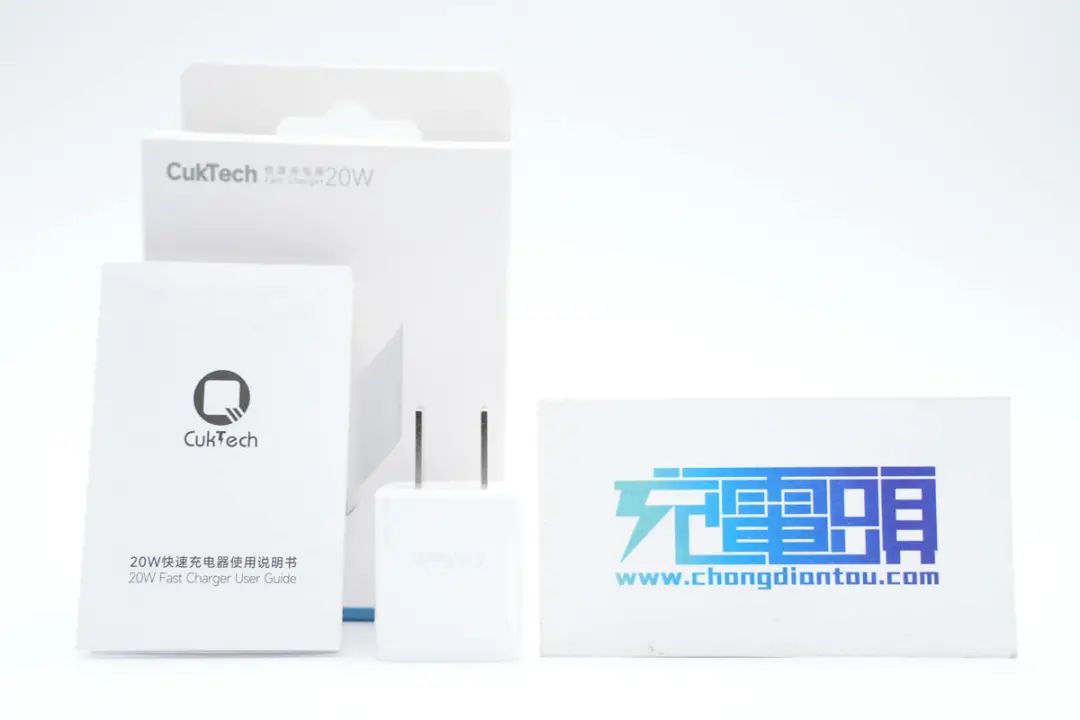

包裝內含充電器和使用說明書。

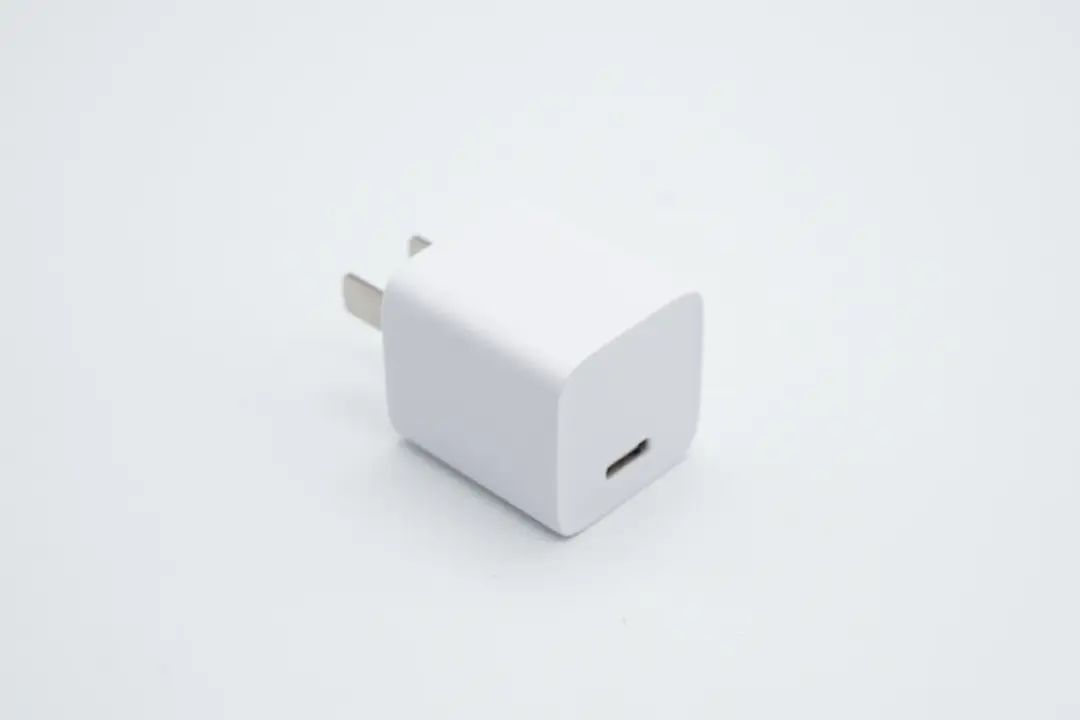

充電器采用PC材質塑料外殼，表面啞光處理，整體相當?shù)男∏珊啙崱?/span>

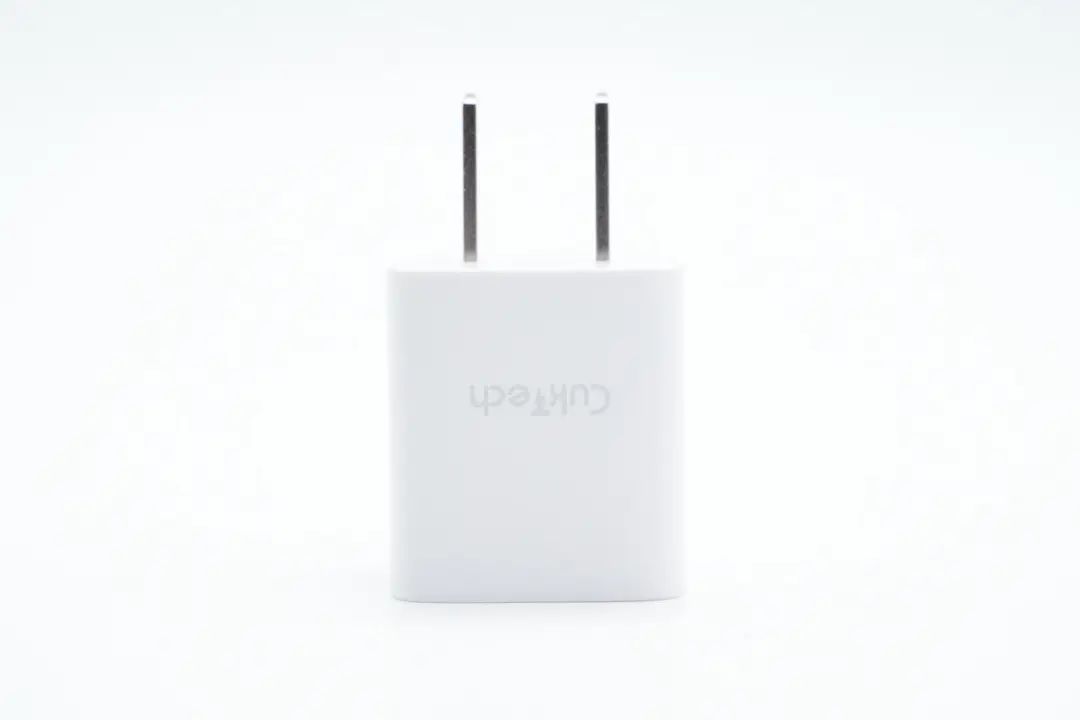

腰身一面印有CukTech品牌。

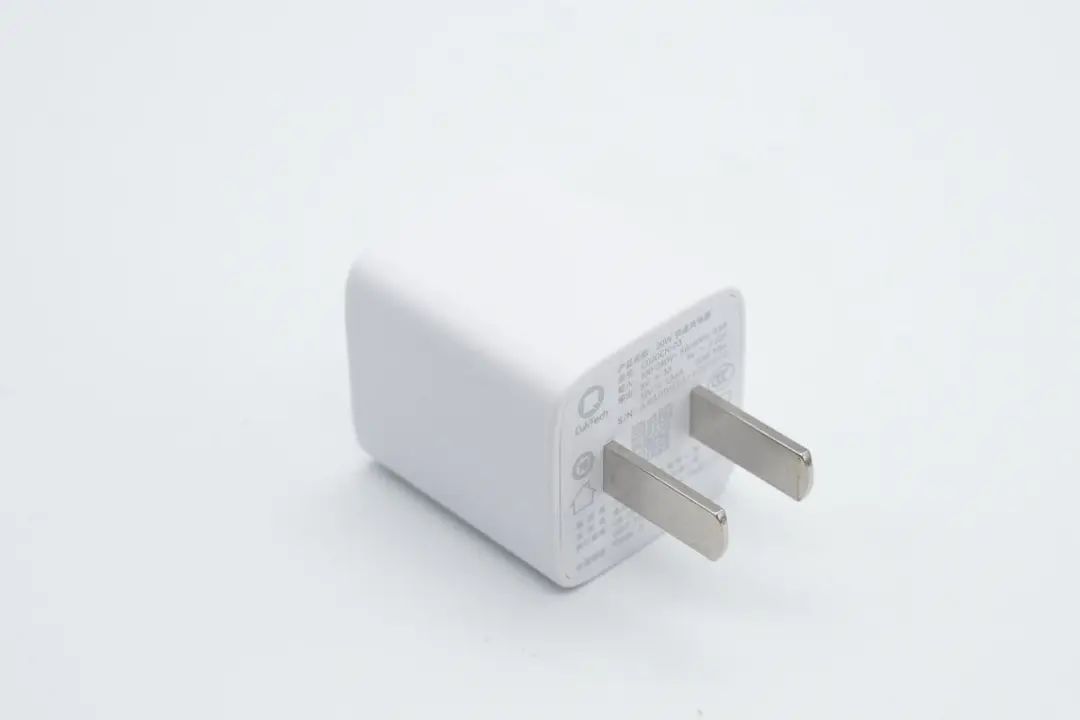

充電器配備固定式國標插腳。

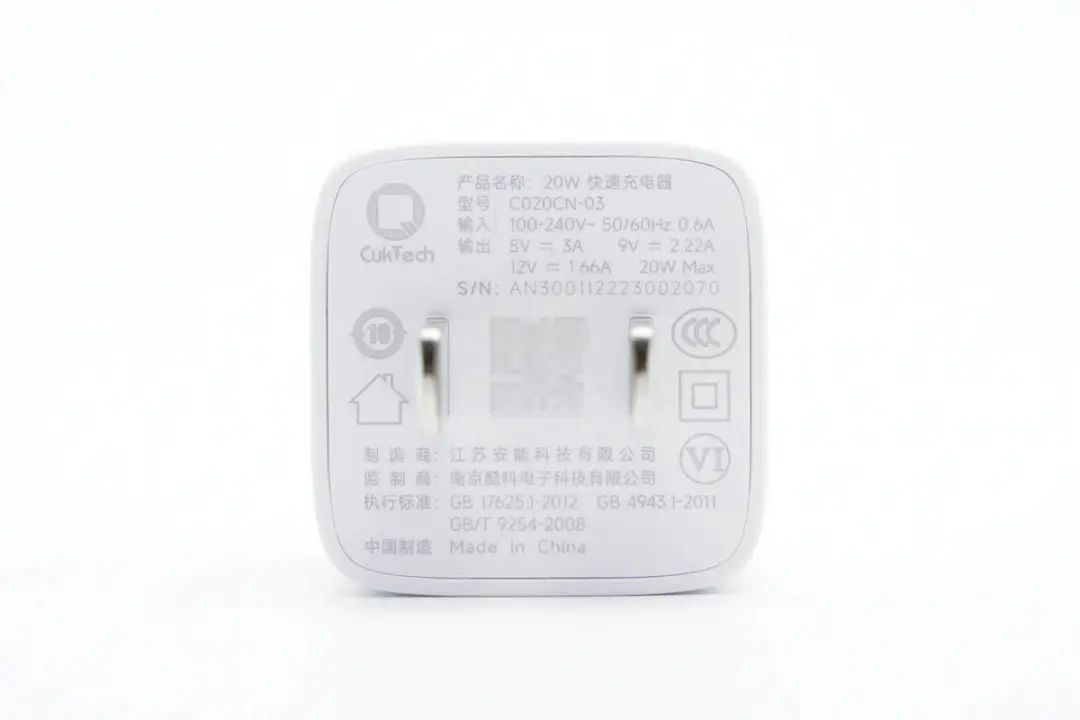

輸入端外殼上印有充電器參數

型號：C020CN-03

輸入：100-240V~50/60Hz 0.6A

輸出：5V3A、9V2.22A、12V1.66A 20W Max

制造商：江蘇安能科技有限公司

監制商：南京酷科電子科技有限公司

產品已通過CCC認證，以及VI級能效認證。

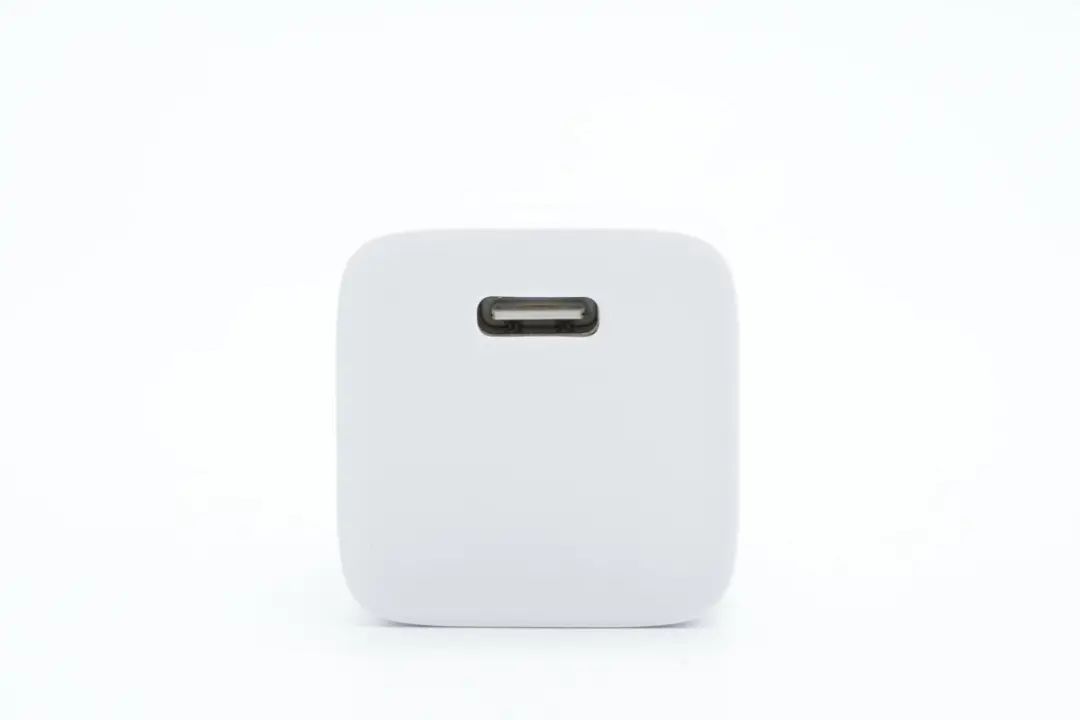

機身頂面配有單USB-C接口，白色膠芯。

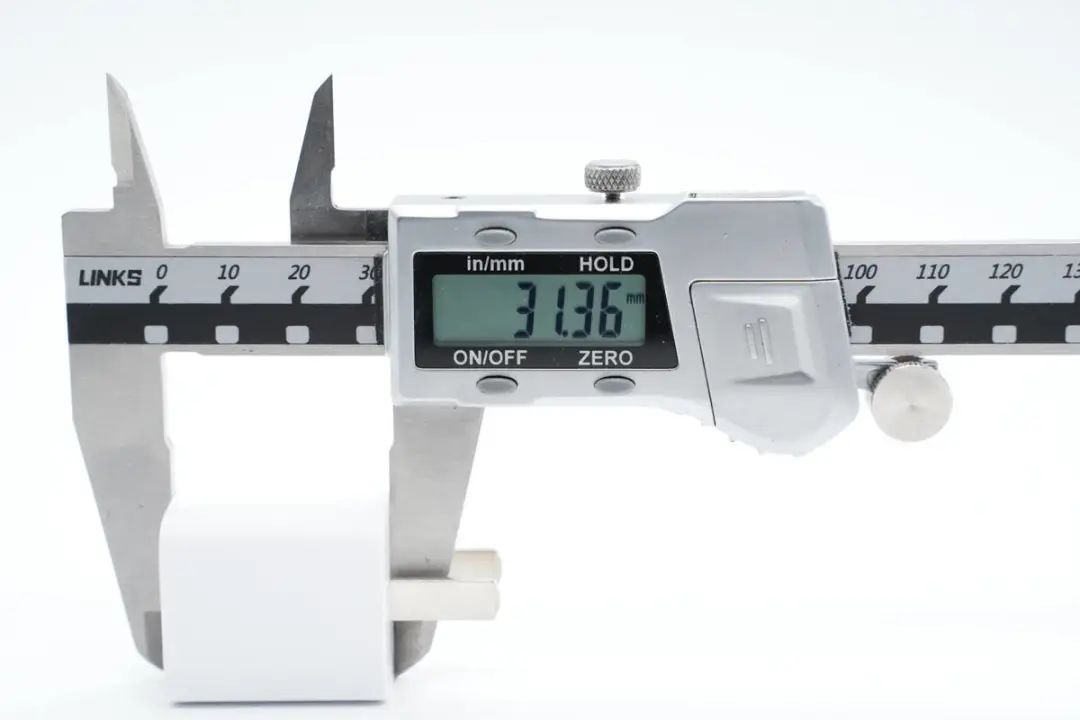

測得充電器機身高度為31.36mm。

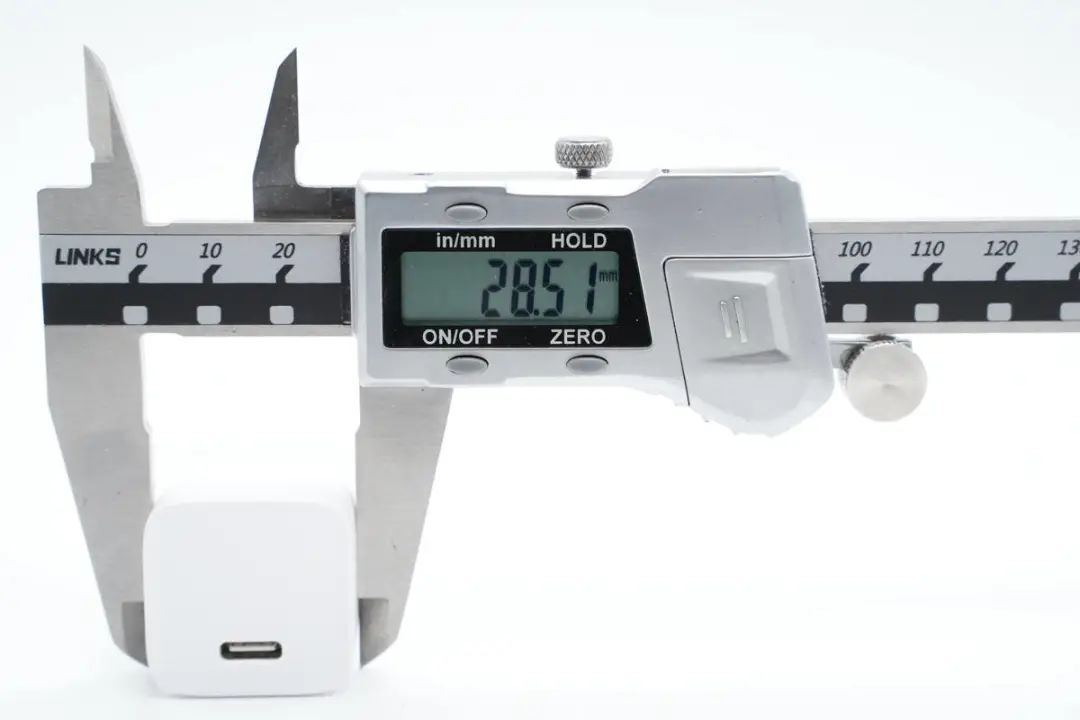

寬度為28.51mm。

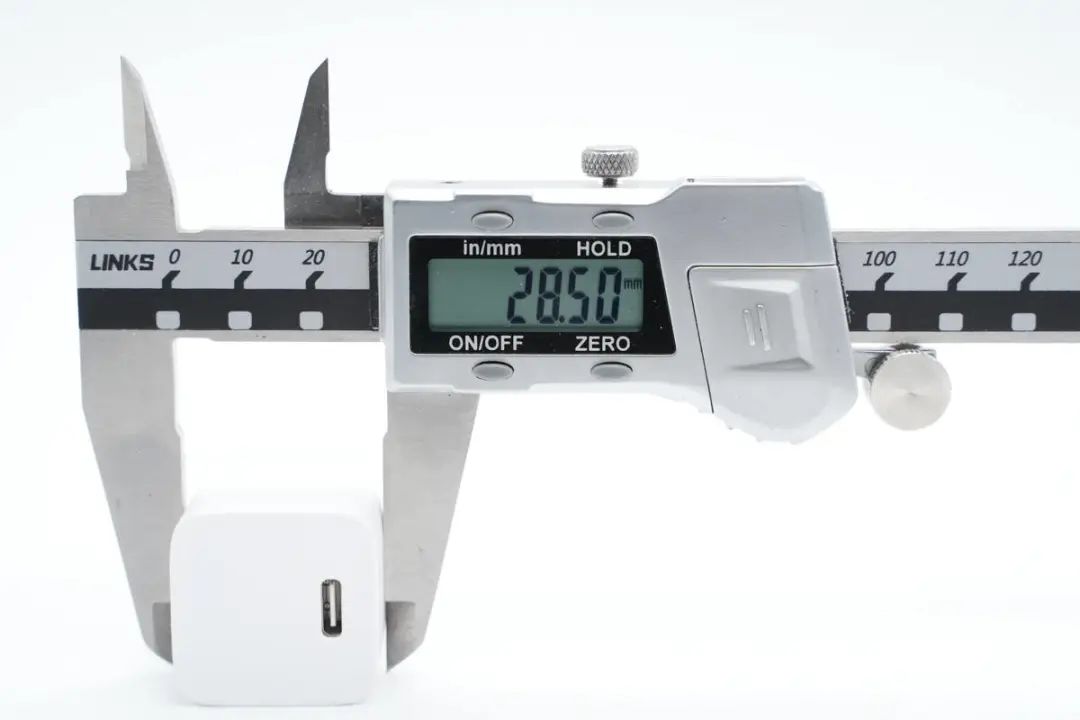

厚度為28.5mm。

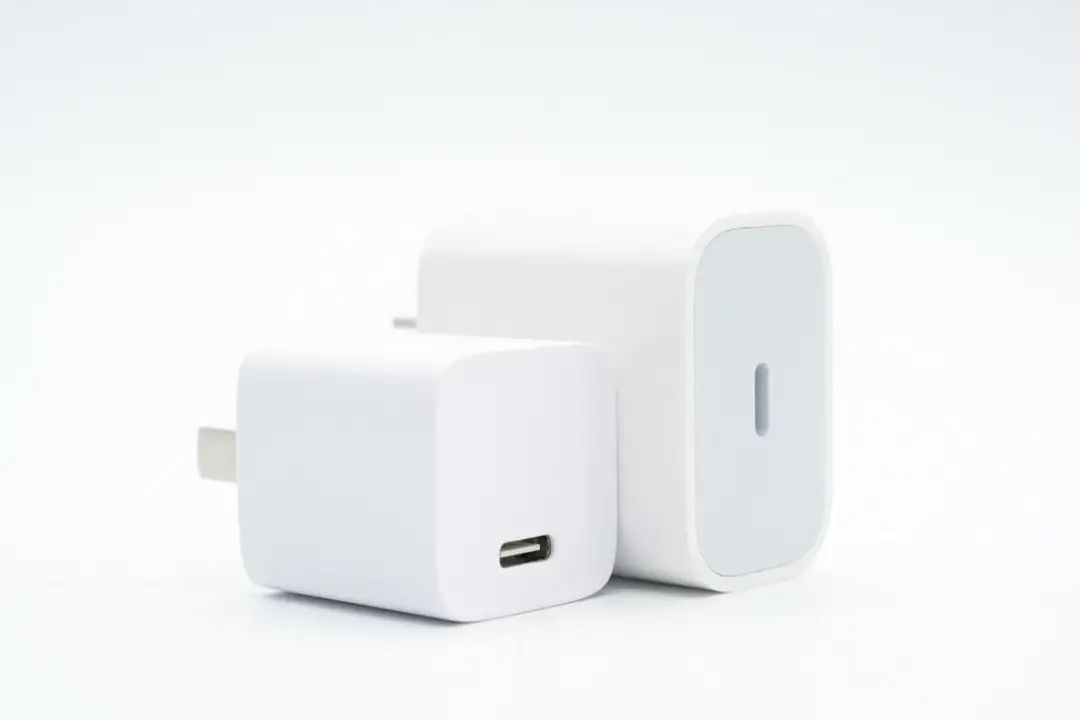

和蘋果20W充電器對比，機身小巧很多。

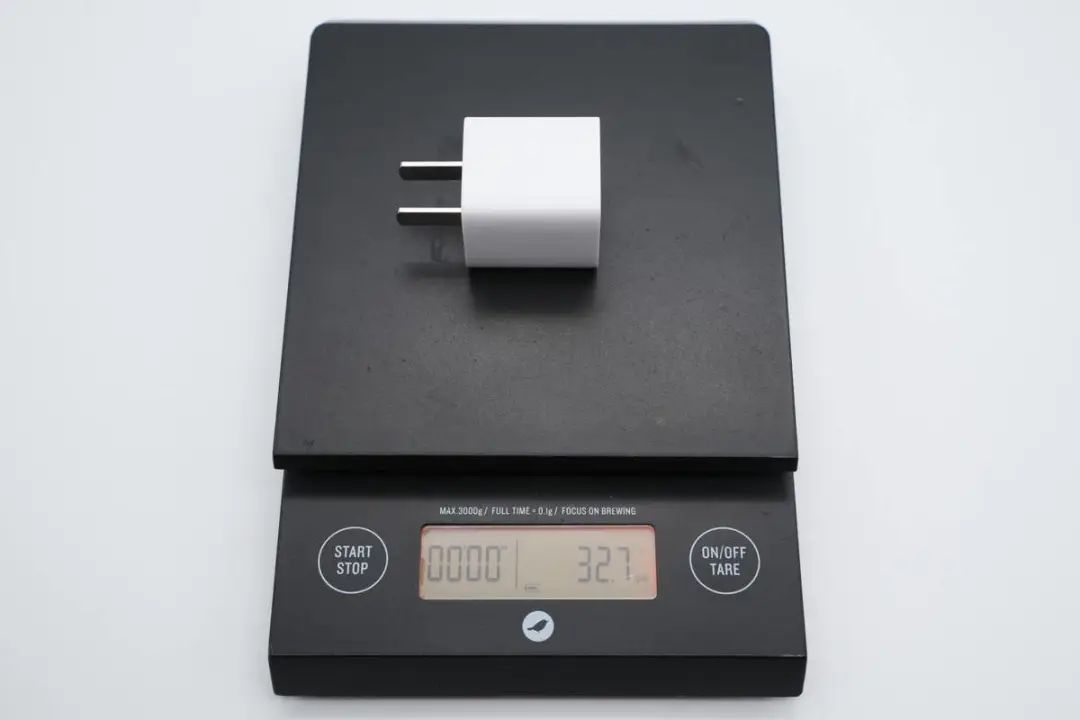

充電器凈重約為33g。

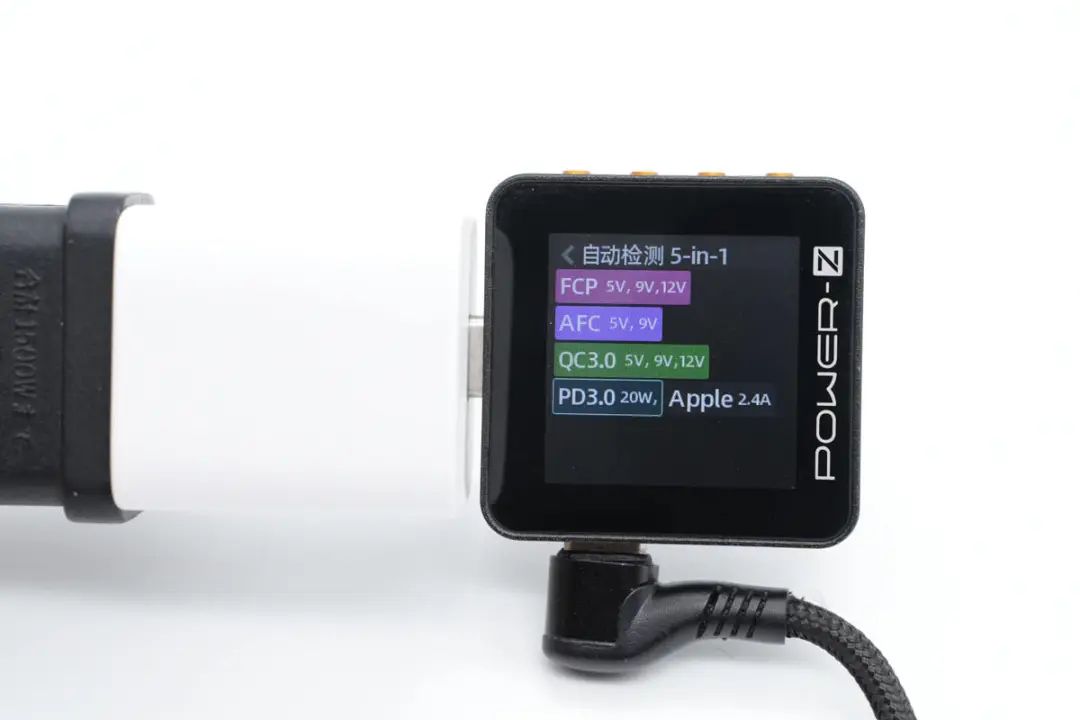

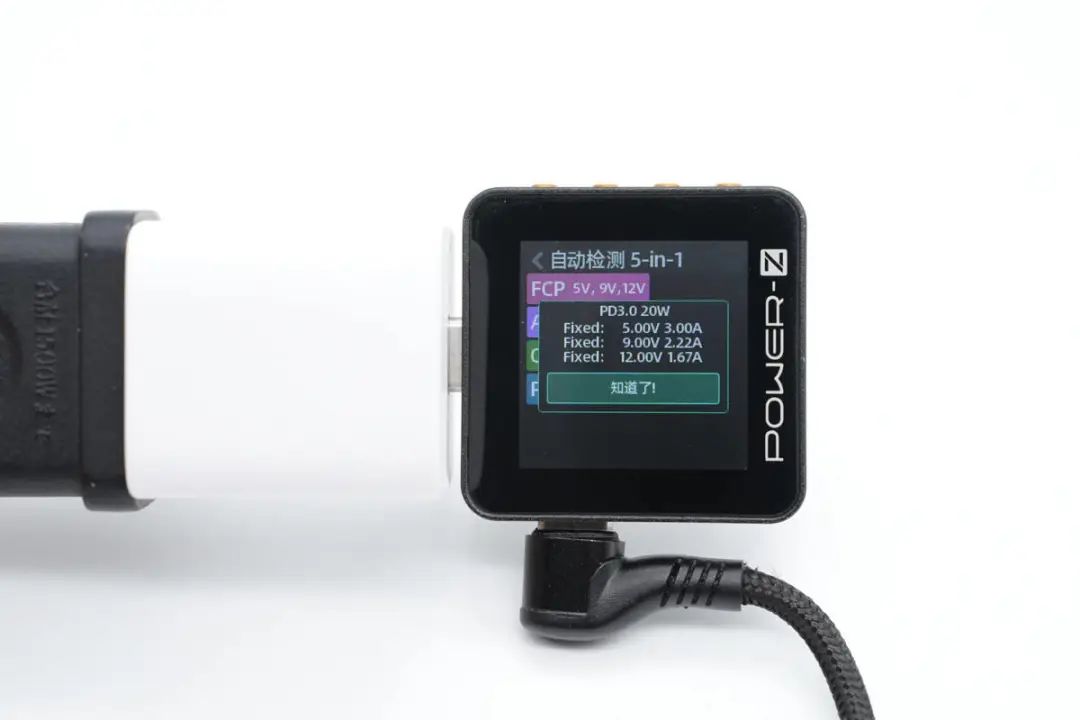

使用ChargerLAB POWER-Z KM002C測得USB-C口支持Apple 2.4A、QC3.0、AFC、FCP、PD3.0快充協議。

并且還具備5V3A、9V2.22A、12V1.67A三組固定電壓檔位。

酷科迷你20W快充拆解

在了解了酷科迷你20W充電器的外觀、性能之后，下面繼續對其進行拆解，一起來看看用料做工如何。

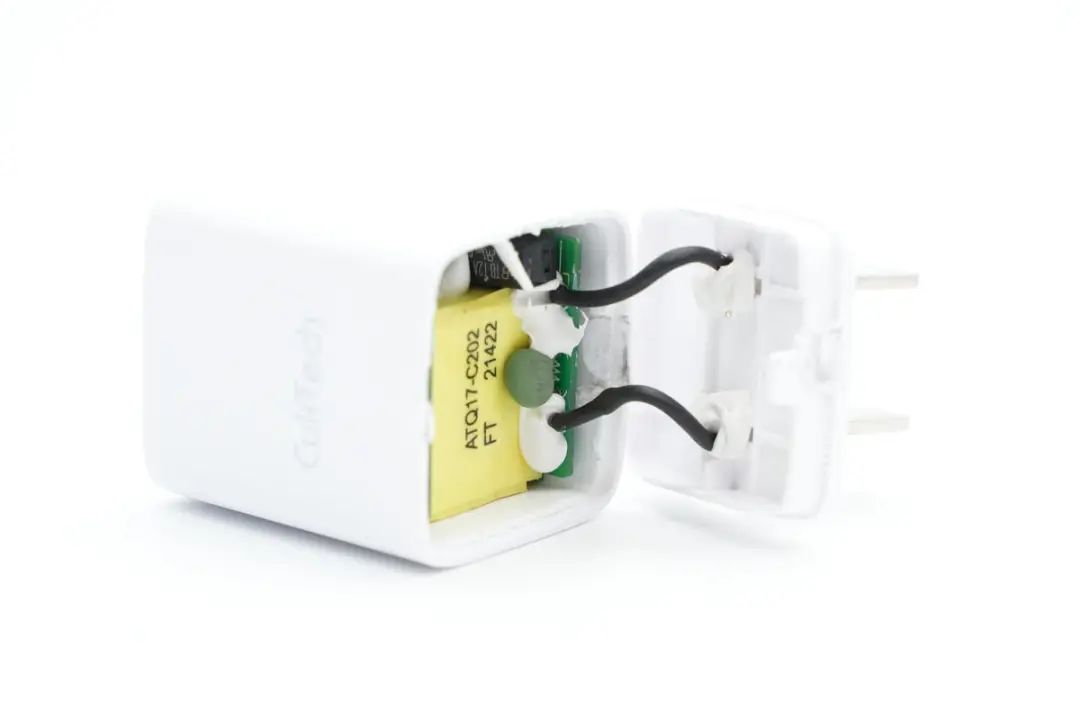

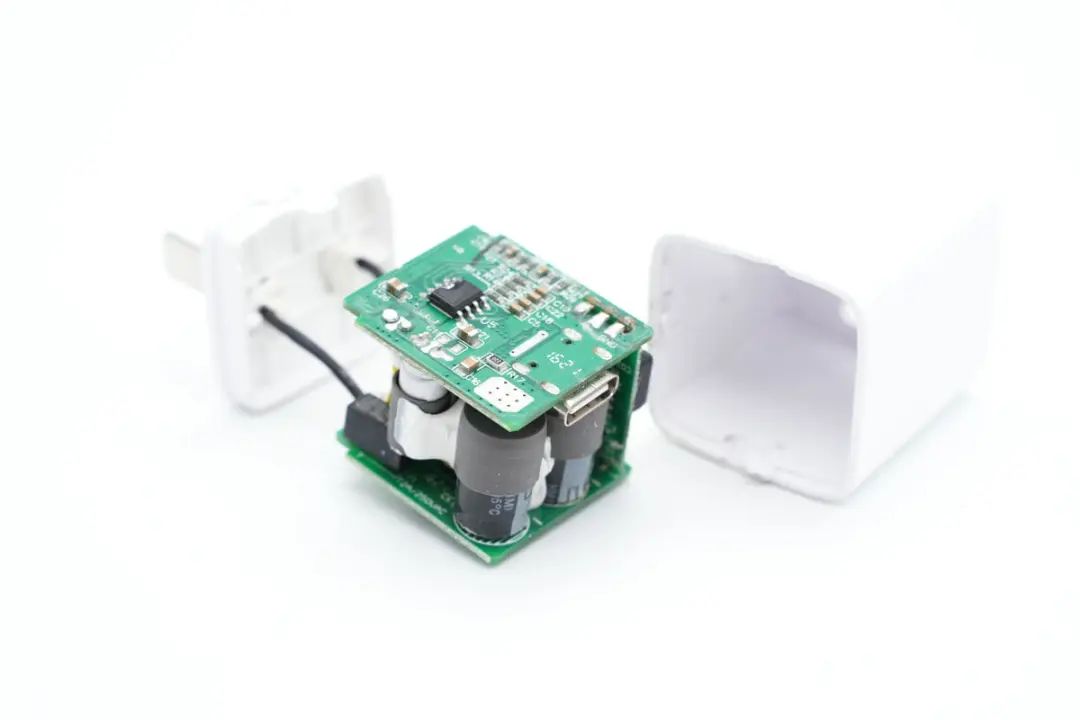

沿插腳側外殼接縫拆開充電器外殼，交流輸入通過導線焊接連接。

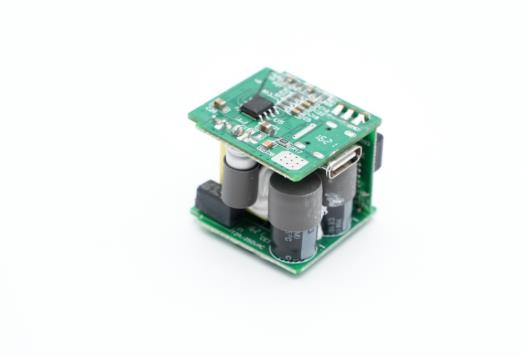

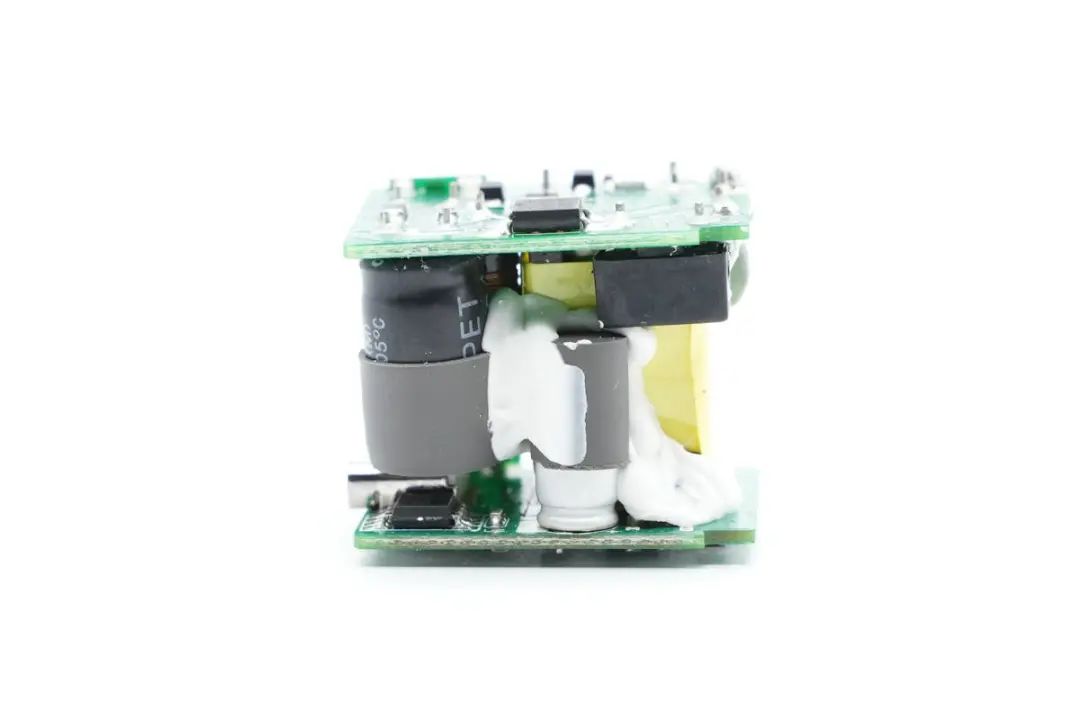

抽出內部PCBA模塊，內部采用三塊PCB焊接組合，充分利用內部空間。

充電器內部初次級電解電容均套有灰色硅膠套絕緣，并打膠固定。

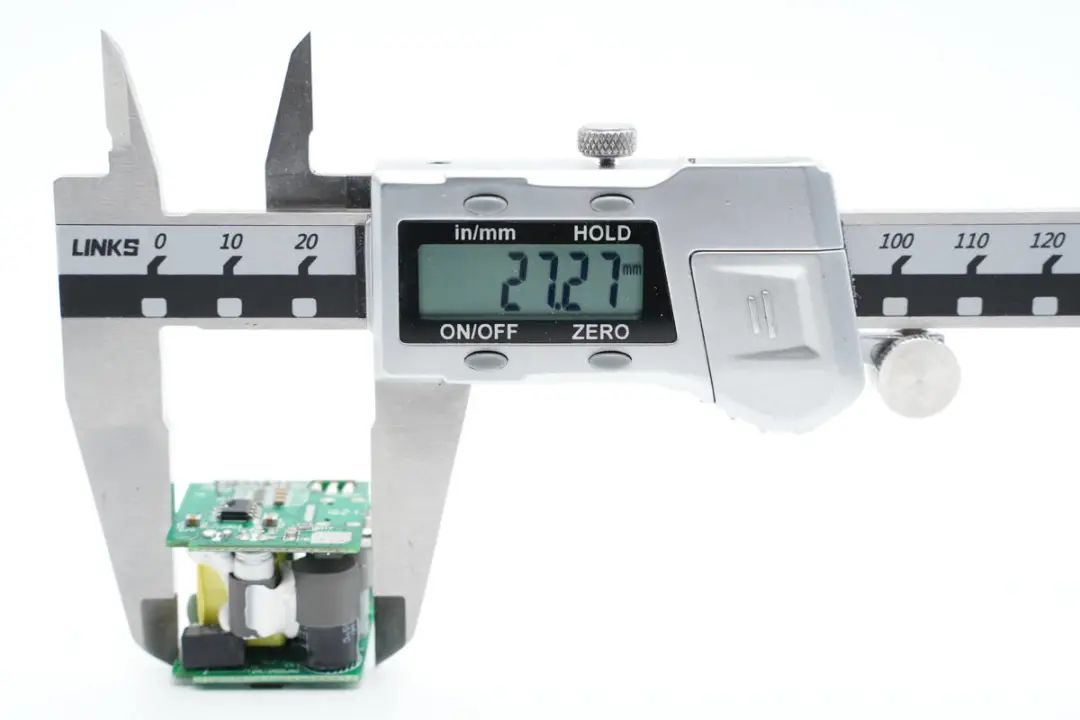

使用游標卡尺測得PCBA模塊長度約為27.27mm。

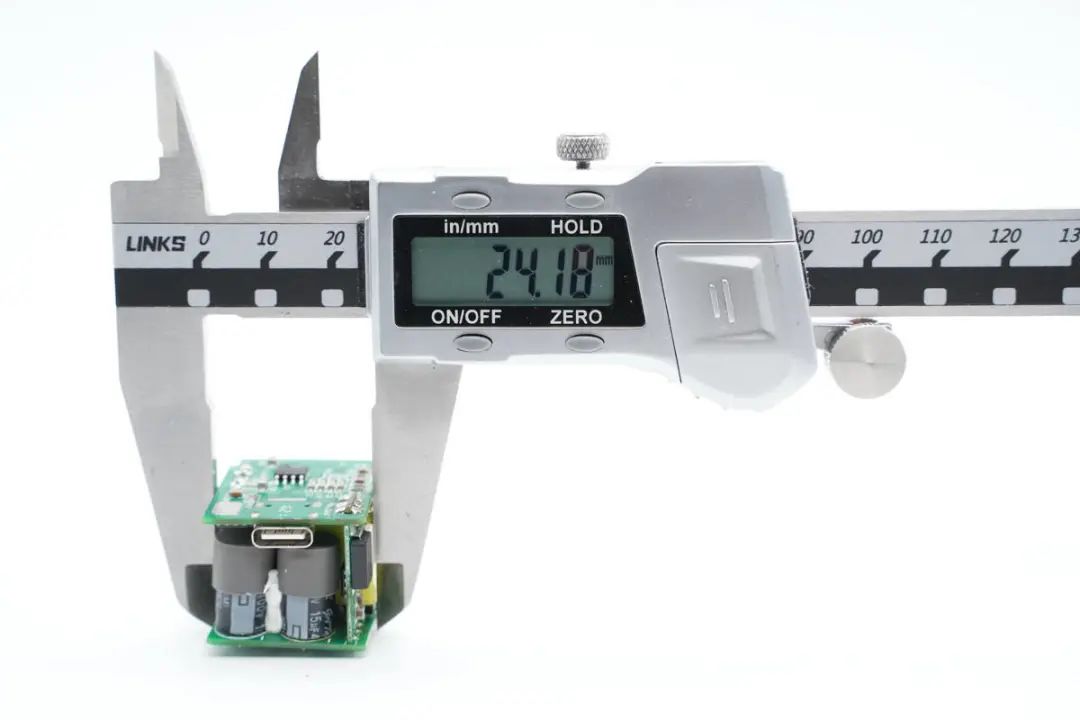

PCBA模塊寬度約為24.18mm。

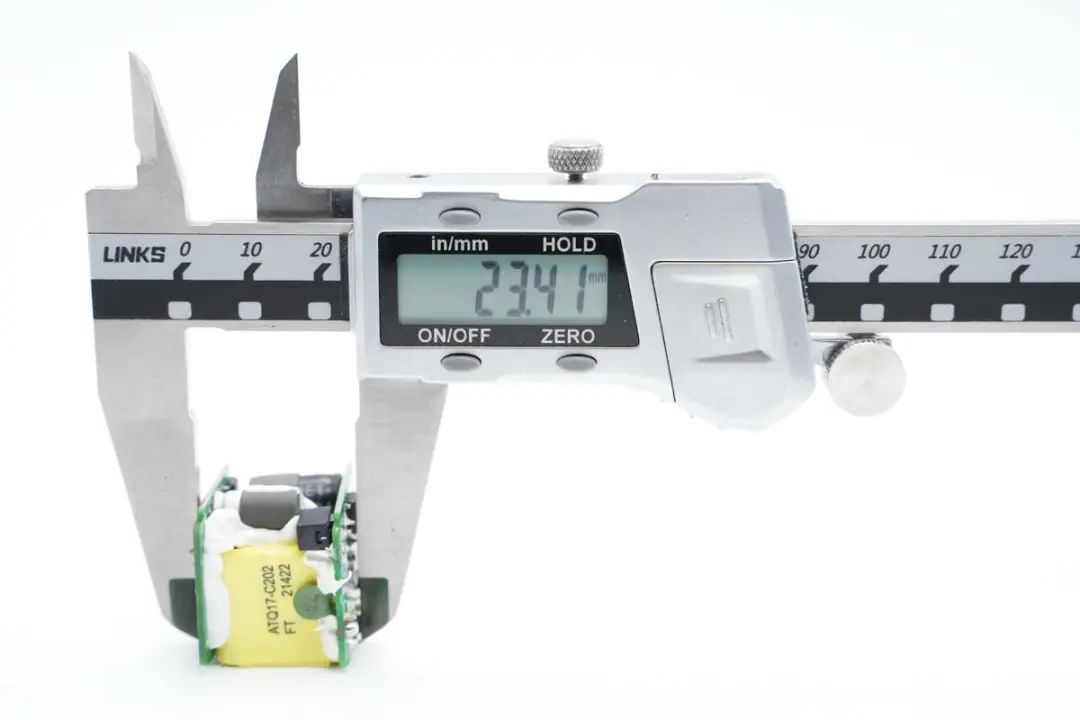

PCBA模塊厚度約為23.41mm。

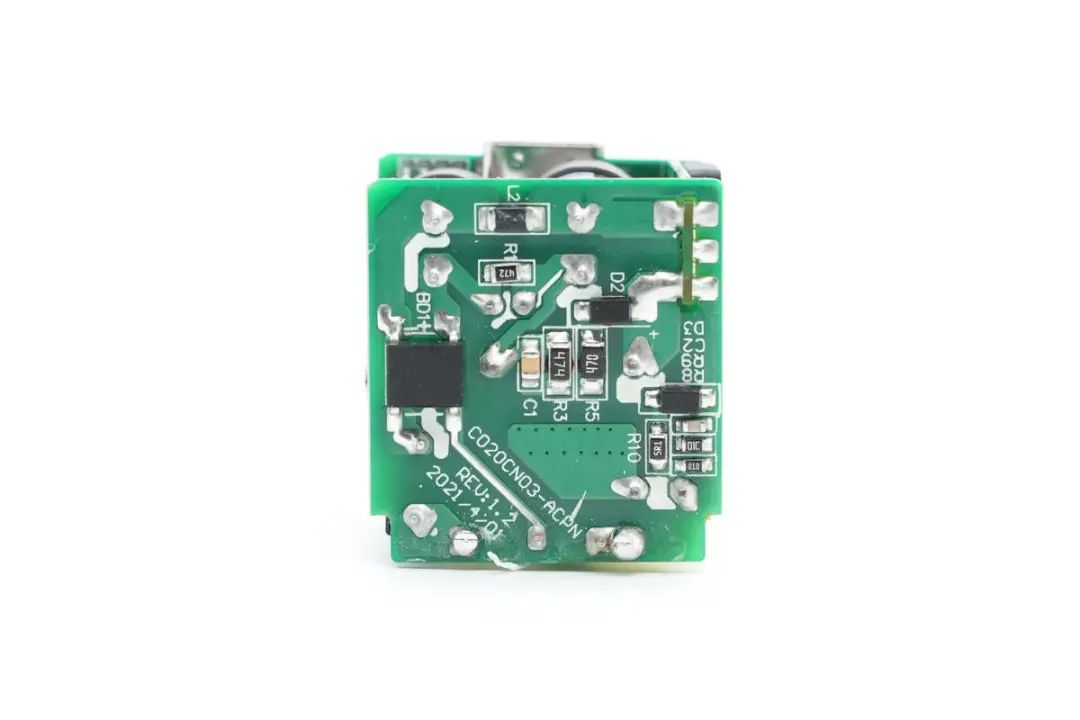

輸入端小板背面焊接整流橋。

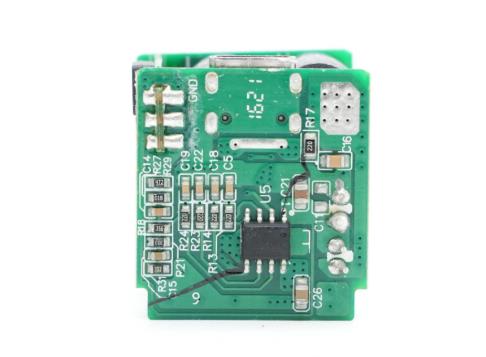

輸出端小板焊接輸出協議芯片。

兩片小板之間通過一塊小板焊接連接。

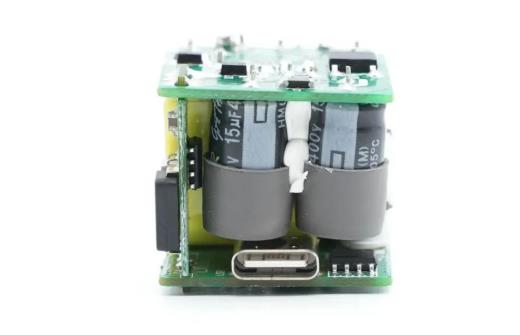

初級濾波電解電容和輸出固態電容均套有膠帽絕緣，并打膠固定。

下面通過焊接拆分開三塊小板，小板上分別焊接保險絲，變壓器，高壓濾波電容。次級側小板焊接固態電容，同步整流芯片。連接兩塊小板的垂直小板上焊接貼片Y電容，反饋光耦和初級主控芯片。

通過觀察發現，酷科這款充電器采用經典的QR開關電源架構設計，輸出電壓由協議芯片通過光耦反饋，從而控制USB-C接口輸出電壓。下面我們就從輸入端開始了解各個器件。

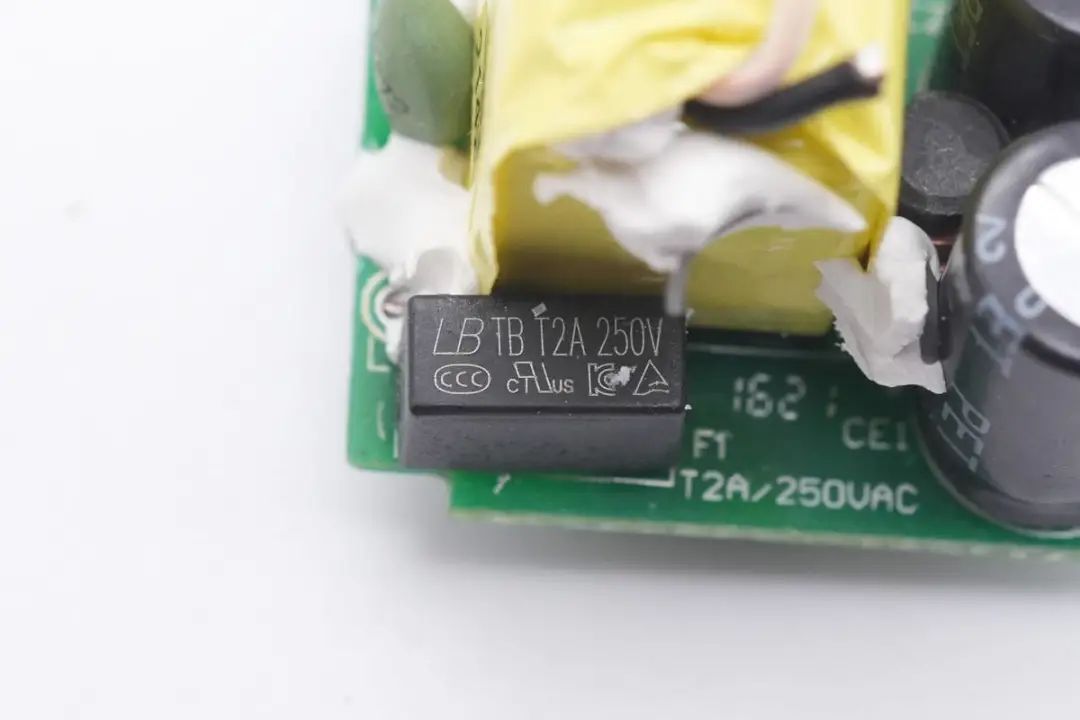

輸入端延時保險絲來自藍寶，規格2A 250V。

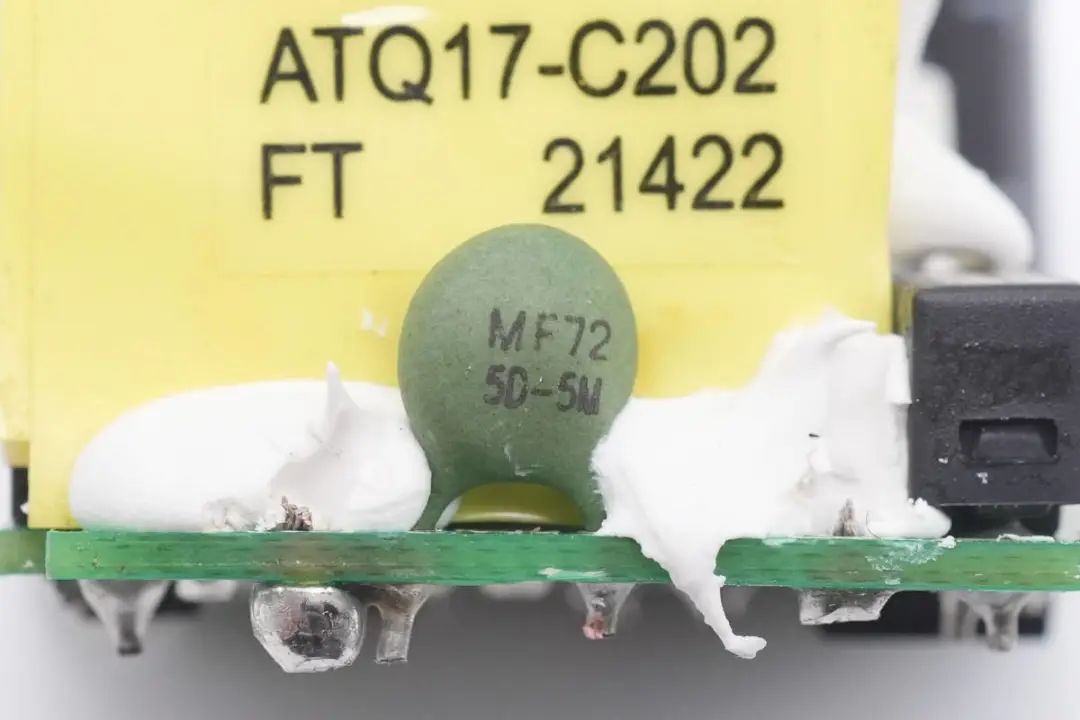

熱敏電阻為MF72系列，5D-5M，直徑5mm，冷態電阻5Ω，用于抑制充電器接入電源的沖擊電流。

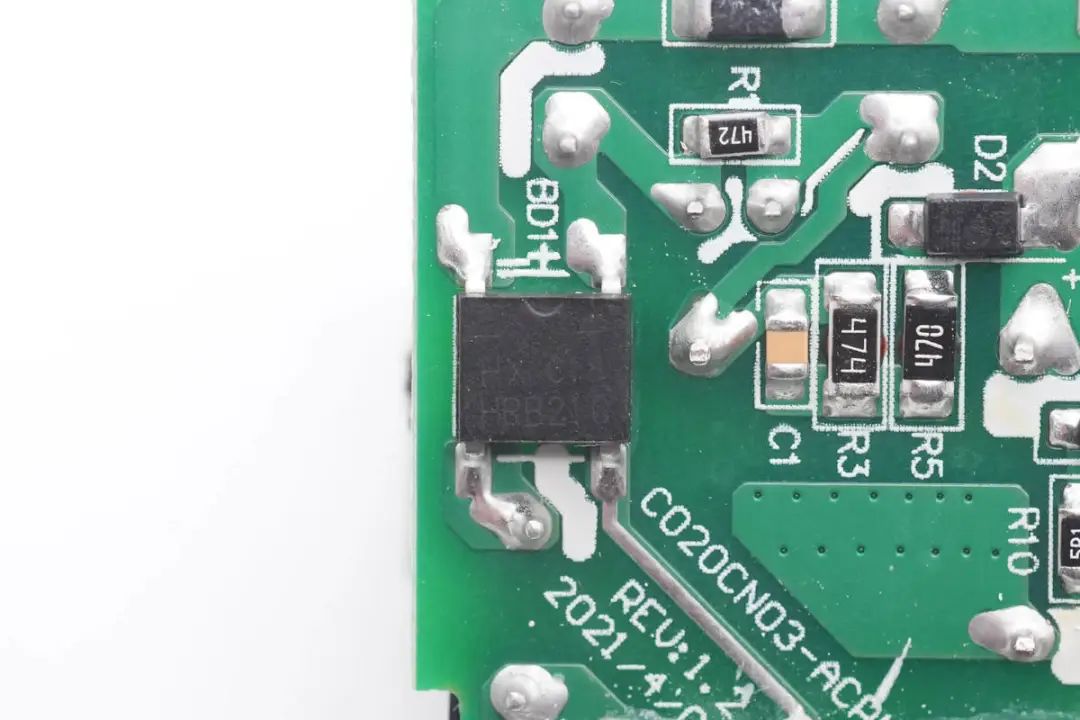

輸入端整流橋絲印HRB210，規格為2A 1000V。

兩顆高壓濾波電解電容來自凱澤鑫，規格為15μF 400V，電容頂部套有膠帽用于絕緣。

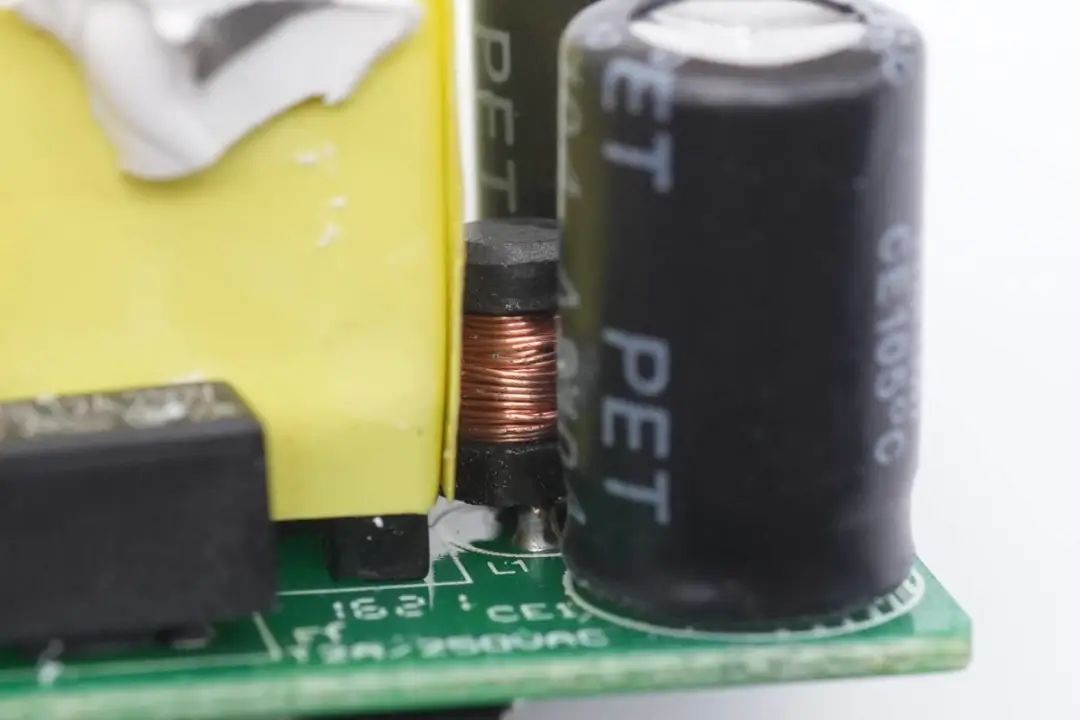

兩顆電容之間焊接一顆差模電感，采用工字磁芯繞制。

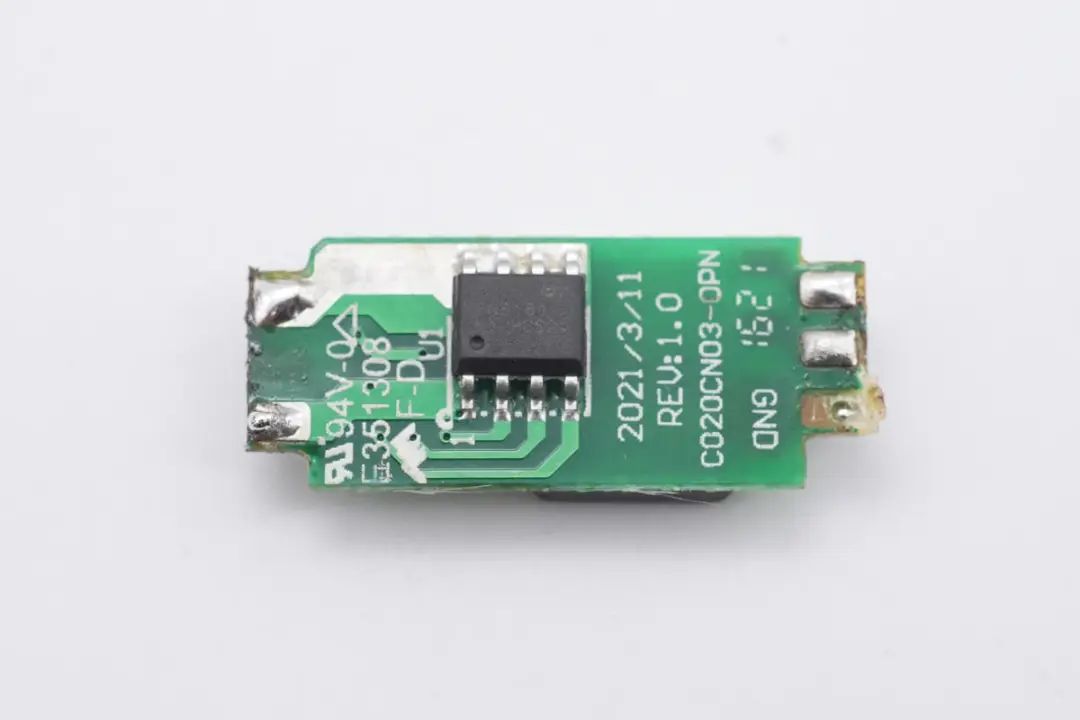

初級主控芯片焊接在垂直小板上。

初級主控芯片來自芯朋微，型號PN8161，是一顆內置開關管和控制器的反激準諧振電源芯片，專用于高性能、外圍元器件精簡的交直流轉換開關電源。該芯片提供了極為全面和性能優異的智能化保護功能，包括輸出過壓保護、周期式過流保護、過載保護、軟啟動功能。

通過QR-PWM、QR-PFM、Burst-mode的三種模式混合調制技術和特殊器件低功耗結構技術實現了超低的待機功耗、全電壓范圍下的最佳效率。頻率調制技術和SoftDriver技術充分保證良好的EMI表現。

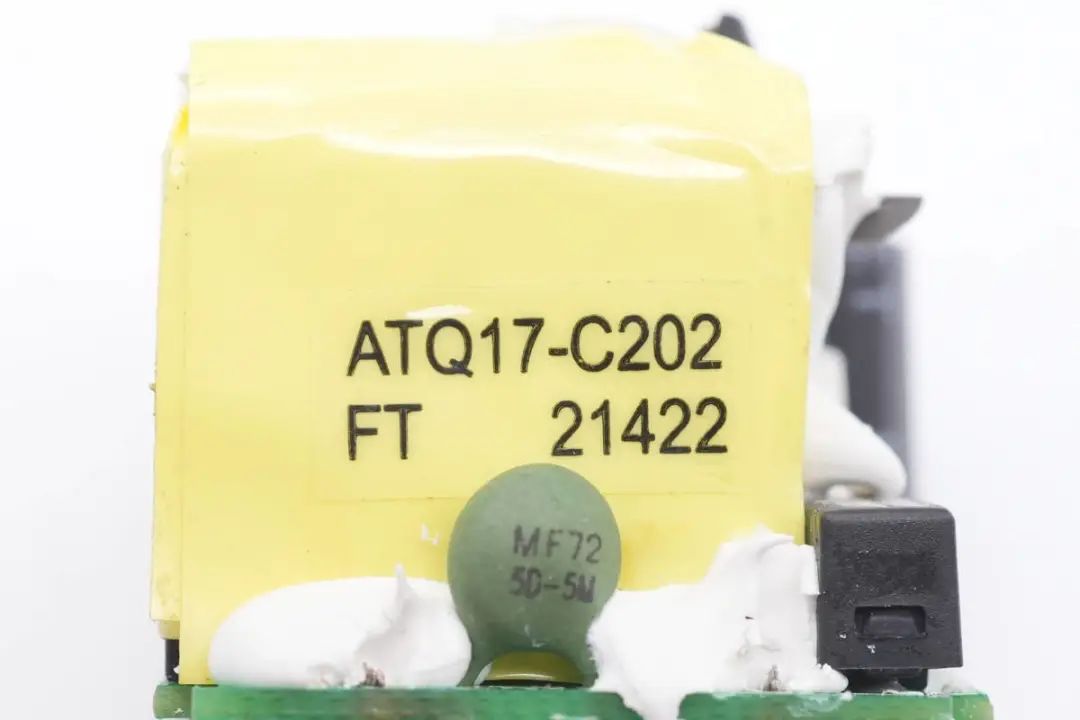

變壓器采用ATQ17磁芯，使用絕緣膠帶嚴密包裹，變壓器底部打膠固定。

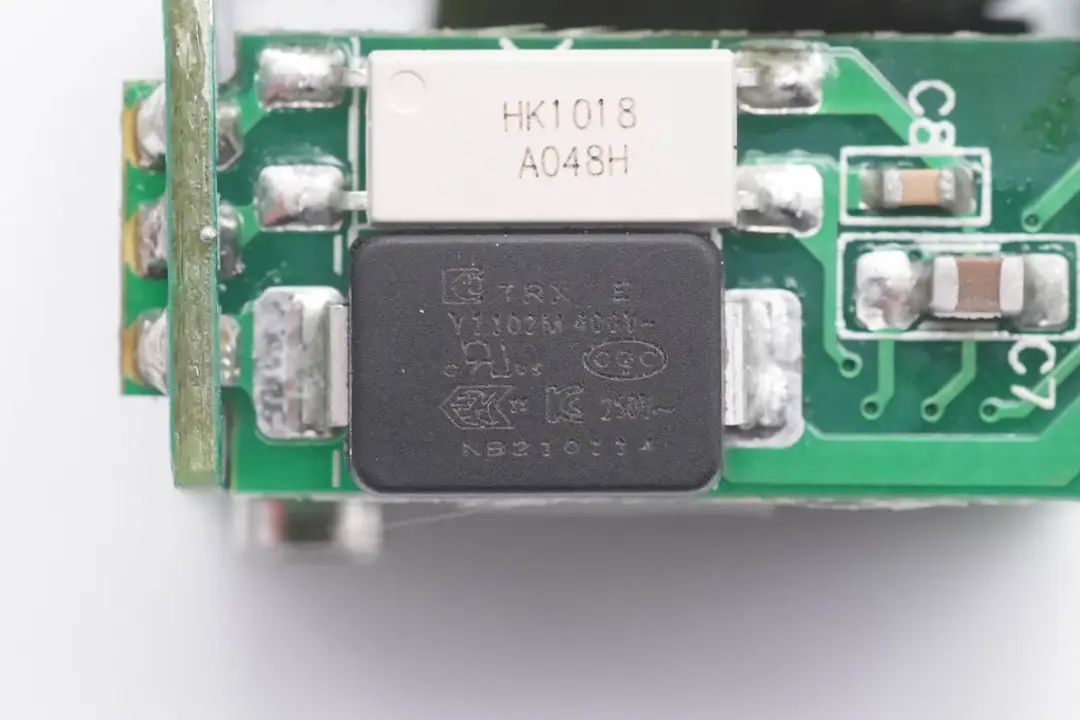

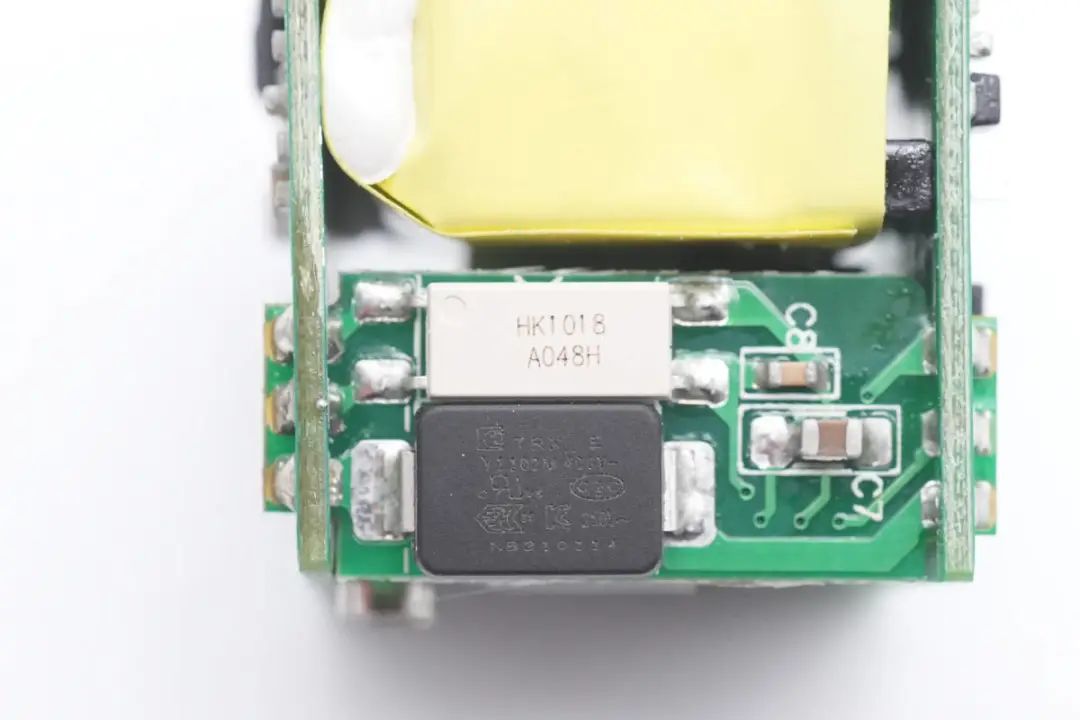

垂直焊接的小板上還焊接了一顆貼片Y電容以及用于輸出電壓反饋的白色光耦。

貼片Y電容來自四川特銳祥科技股份有限公司，具有體積小、重量輕等特色，非常適合應用于氮化鎵快充這類高密度電源產品中，料號TMY1102M。

特銳祥專注于被動元器件的研發、生產及銷售，注冊資本1億元。旗下有自主電容品牌兩類：SMD TRX及DIP TY電容器，TRX將致力于陶瓷材料的研究，以拓展更多品類的應用，為客戶提供更多的解決方案。

充電頭網了解到，特銳祥貼片Y電容除了被貝爾金、安克、QCY、聲麗、麥多多、OPPO、聯想、努比亞、倍思、海陸通、第一衛等品牌的數十款快充產品使用，此外還被伊戈爾40W LED驅動電源、長虹42英寸智能網絡電視42P3F內置電源、卓飛航45W氮化鎵超快墻充等產品使用，性能獲得客戶一致認可。

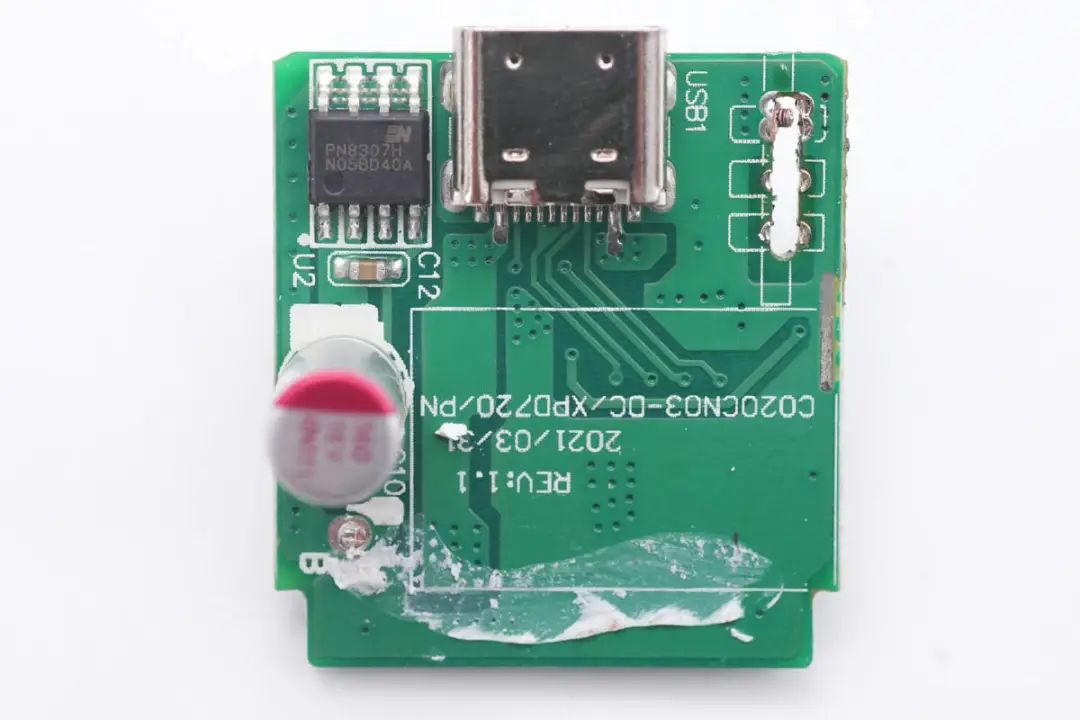

次級側小板特寫，焊接輸出USB-C母座，同步整流芯片和輸出濾波電容。

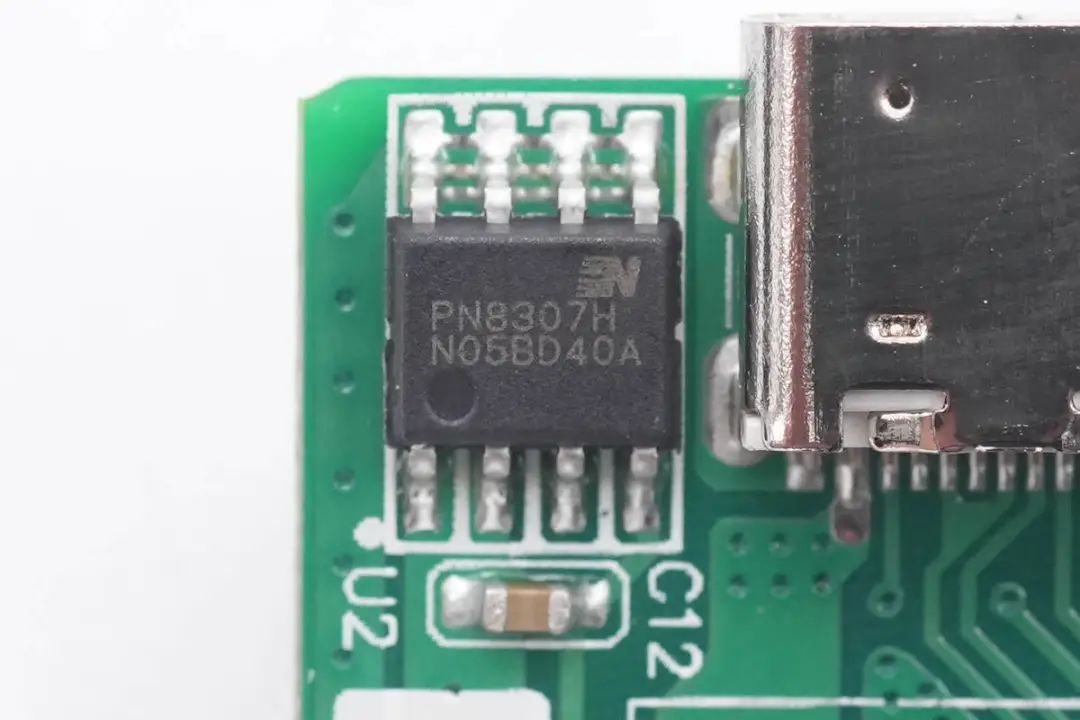

輸出同步整流芯片來自芯朋微，型號PN8307H，芯片內置同步整流控制器及高雪崩能力功率MOSFET，用于在高性能AC/DC反激系統中替代次級整流肖特基二極管。PN8307H內置電壓降極低的功率MOSFET以提高電流輸出能力，提升轉換效率，使得系統效率可以滿足6級能效的標準，并留有足夠的裕量。

PN8307H內置12mΩ60V耐壓同步整流管，適用3.6V-20V常用適配器輸出，適用于QC3.0適配器及其他固定電壓輸出的適配器。該芯片還集成了極為全面的輔助功能，包含輸出欠壓保護、防誤開啟、最小導通時間等功能，同時外圍元件非常精簡。

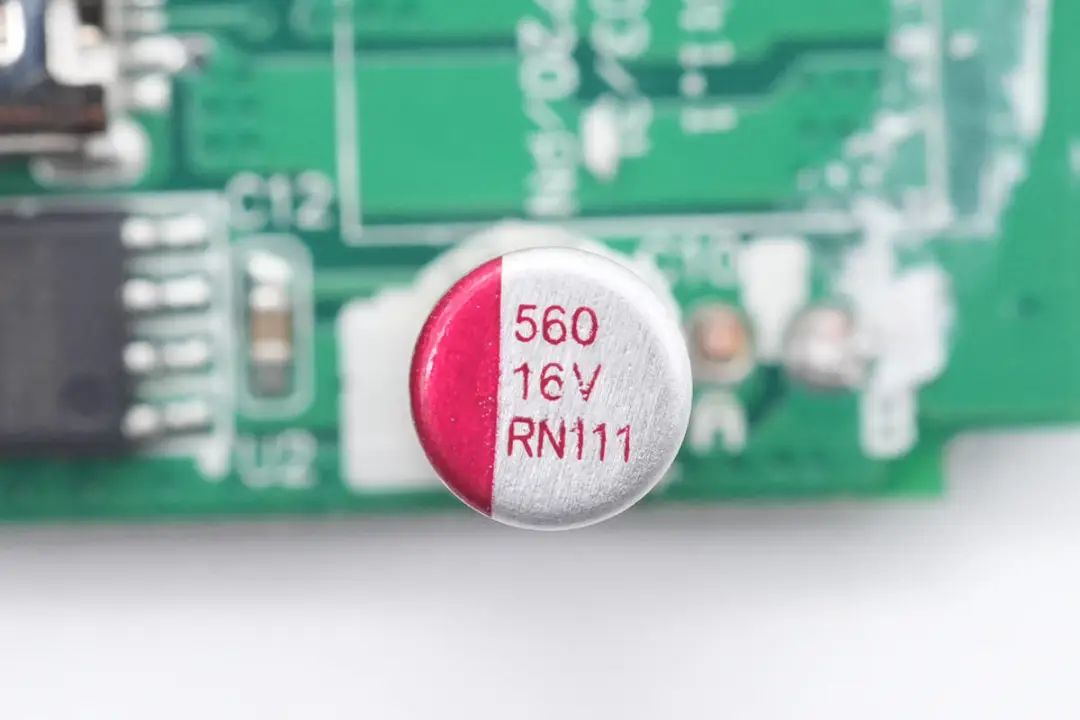

輸出濾波電容來自PolyCap柏瑞凱，為RN系列小體積固態電容，規格為560μF 16V，尺寸為?5.5*11mm。

充電頭網拆解了解到，柏瑞凱的產品廣泛應用于充電器、車充、無線充、移動電源、儲能電源等領域，并被OPPO、vivo、小米、榮耀、三星、華為、聯想、紫米、努比亞、公牛、ANKER等知名品牌的多款產品采用，產品獲得市場的高度認可。

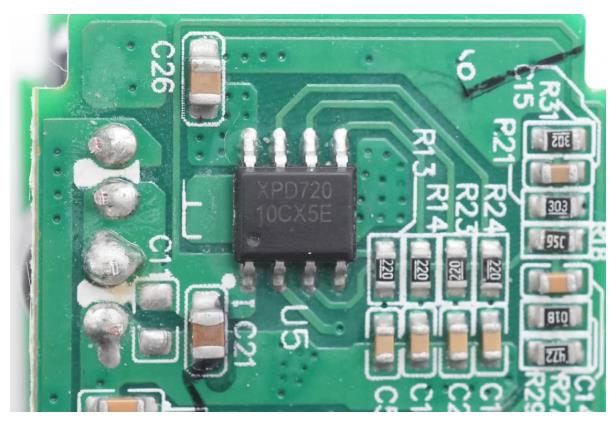

USB PD協議芯片采用富滿云矽XPD720，這款芯片已經通過了USB PD3.0認證，TID：3479，支持QC2.0、QC3.0、AFC、FCP、SCP、HVSCP、PD和PPS等快充協議，內部集成 10mΩ VBUS 通路功率開關管，并且集成10mΩ電流檢測電阻，引腳支持過壓保護，內置完善的保護功能，節省外圍元件數量，降低成本。采用ESOP8封裝。

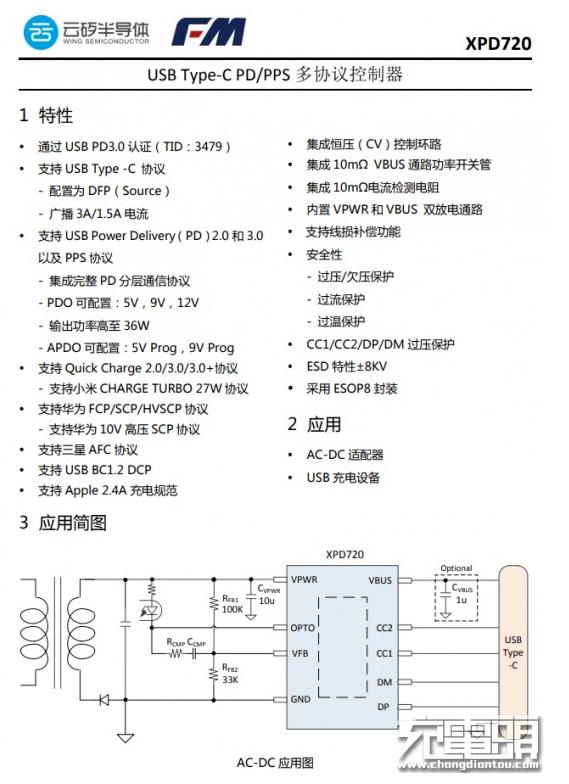

富滿云矽 XPD720 資料信息。

充電頭網拆解了解到，云矽半導體XPD系列快充協議芯片已被公牛，貝爾金，聯想，諾基亞，飛利浦，傲基，倍思，品勝，摩米士等多個品牌的數十款產品采用，抓住20W PD快充風口，富滿集團云矽半導體單月PD協議芯片銷量突破千萬顆。

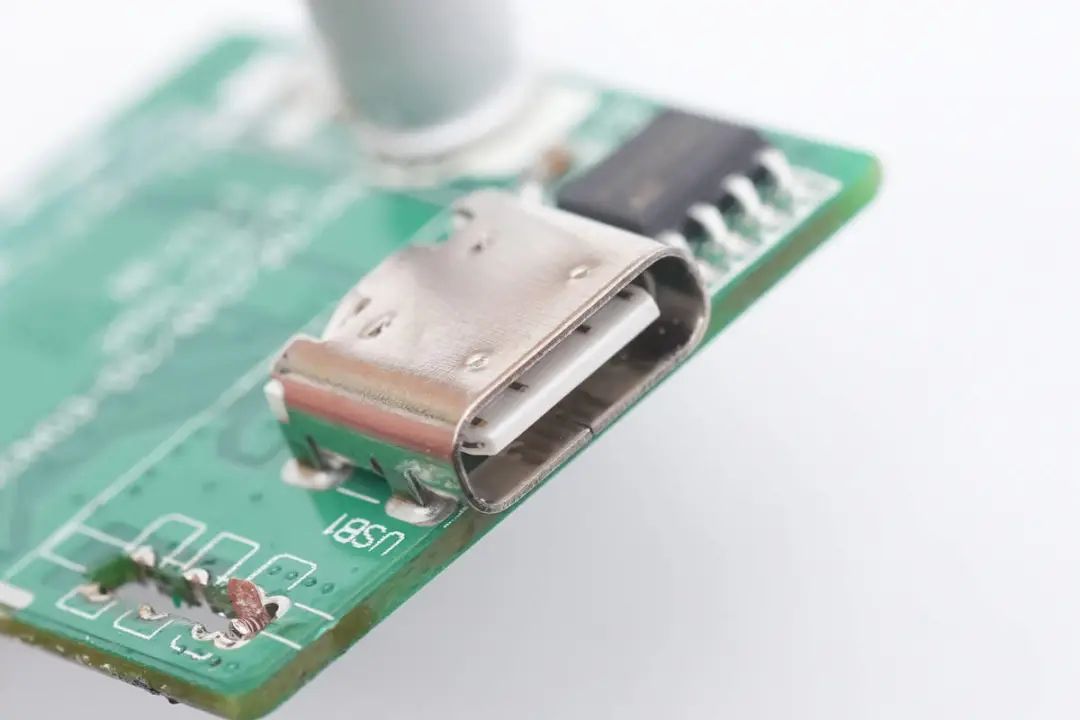

USB-C母座采用過孔焊接固定，白色膠芯不露銅。

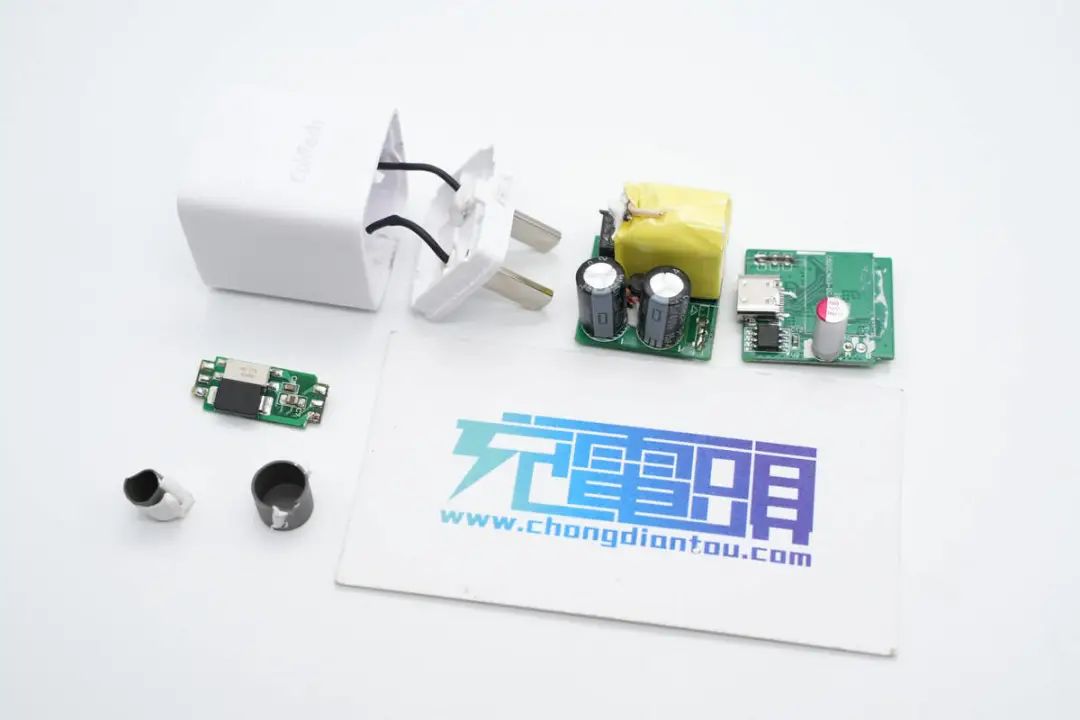

全部拆解完畢，來張全家福。

充電頭網拆解總結

CukTech酷科推出的這款20W PD快充外觀設計簡潔，側面印有CukTech品牌LOGO，充電器支持QC，AFC，F(xiàn)CP等快充協議，具備5V3A、9V2.22A、12V1.67A三組固定電壓檔位，對安卓和蘋果手機都有很好的兼容性。

充電頭網通過拆解了解到，酷科20W快充內部使用芯朋微PN8161+PN8307H高集成QR同步整流電源方案設計，兩顆芯片均采用SO8封裝，內部集成開關管，芯片外圍元件精簡。同時協議芯片使用富滿云矽XPD720，三顆高集成芯片的應用，大大簡化了20W PD快充的設計。

充電器采用三塊小板組合焊接，充分利用空間。輸入采用凱澤鑫電解電容濾波，輸出采用柏瑞凱固態電容濾波，電容均套有膠帽絕緣，并于內部元器件打膠固定，用料和做工都很不錯。
