拆解報告：閃極100W 3C1A氮化鎵充電器

2024-11-14

閃極新推出了一款3C1A接口的100W氮化鎵充電器，這款氮化鎵充電器采用醒目的黃色配色，立方體棱角設計，在現在充電器追求圓潤化設計的大潮中，棱角分明的獨特設計，彰顯個性，為產品帶來更強的辨識度。

閃極這款100W氮化鎵的C1和C2接口均支持100W輸出，支持功率盲插，對于筆記本使用非常方便。下面充電頭網就對這款充電器進行拆解，看看內部的設計和用料。

在電粉試用活動中，也有粉絲曬出了這款充電器的詳細測試，歡迎點擊鏈接了解。

此外充電頭網還拆解過閃極65W 1A1C氮化鎵充電器、閃極90W 2C1A氮化鎵快充充電器、閃極100W 3C1A氮化鎵快充充電器、閃極20W USB PD快充充電器等產品，歡迎查閱。

閃極100W充電器外觀

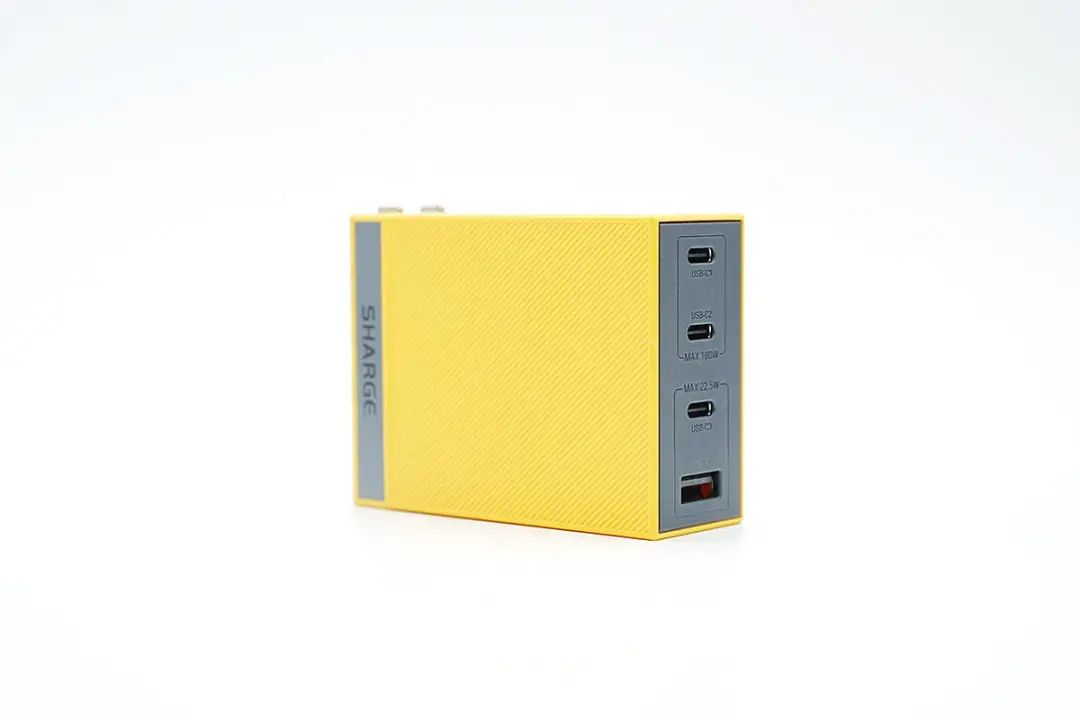

充電器延續棱角分明的設計風格，相較上一代，最大的變化是由正方形變成了長方形，外殼也以黃色為主。

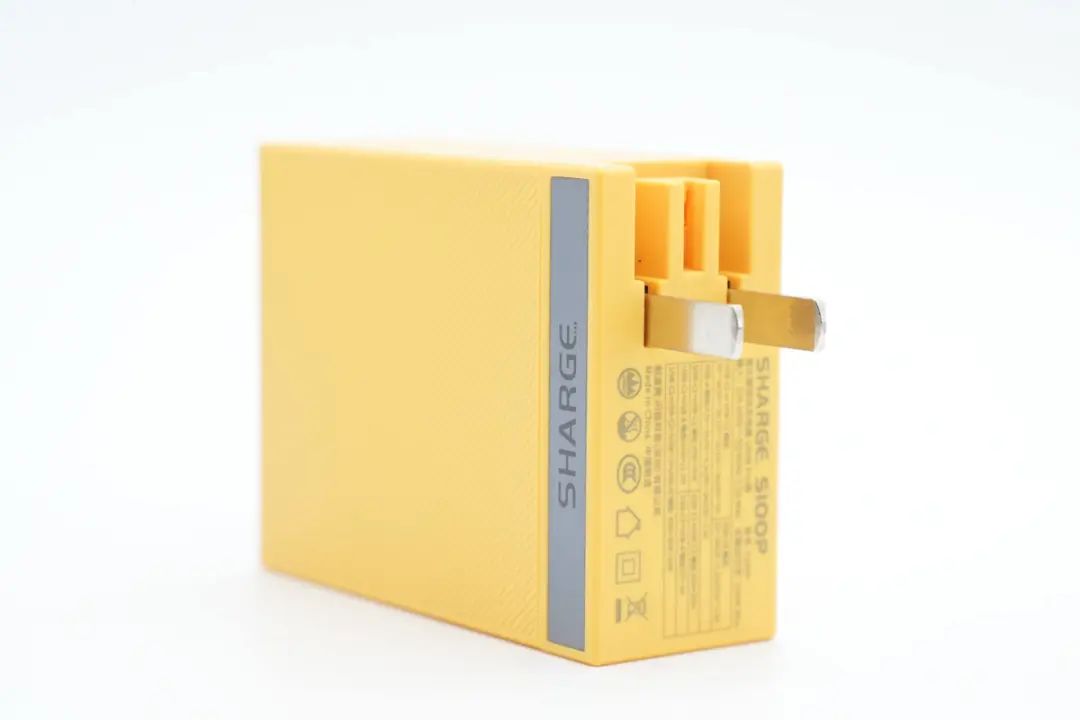

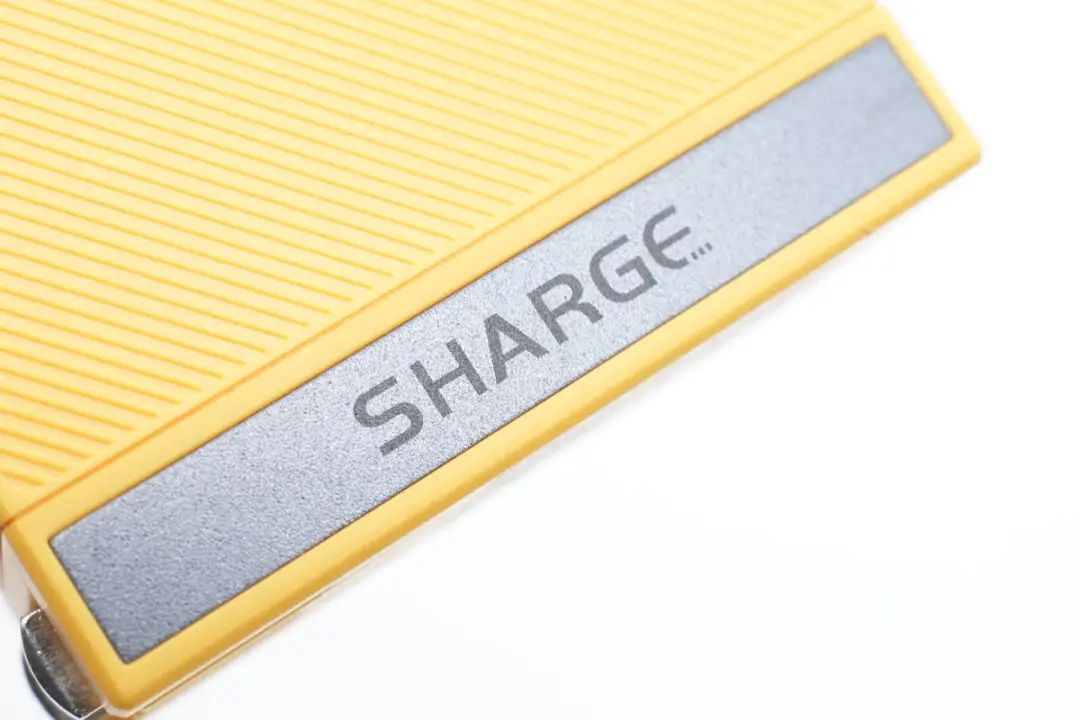

正面一端同樣鑲嵌一條銀灰鋁合金標貼，鐳雕SHARGE品牌。

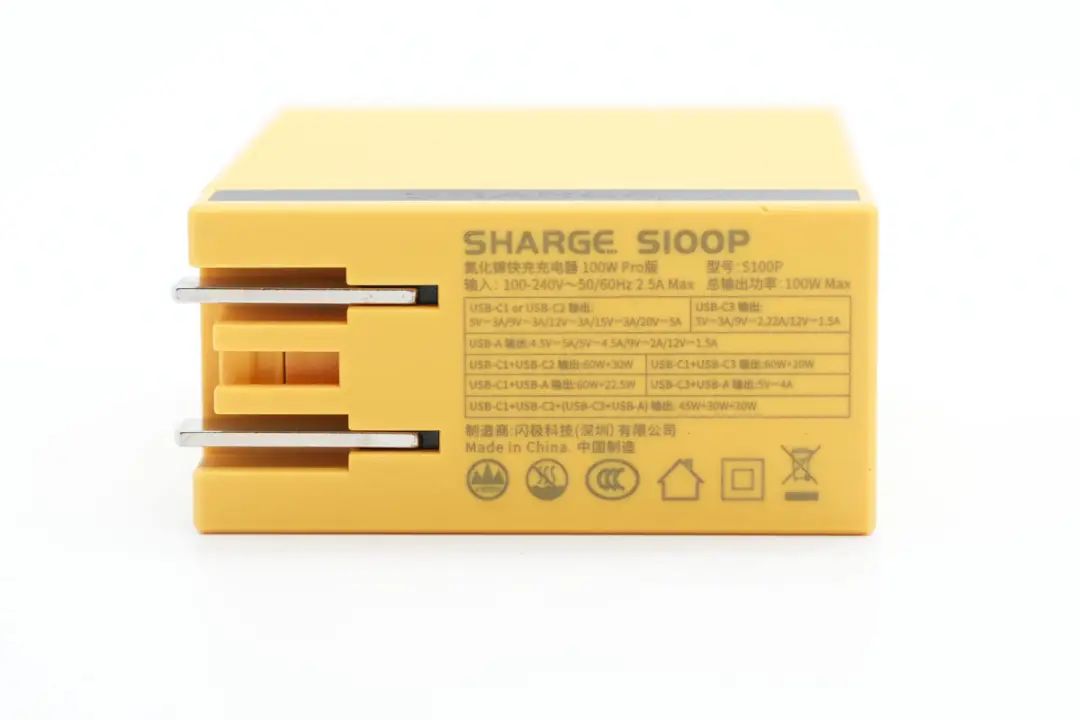

輸入端外殼注有充電器參數

型號：S100P

輸入：100-240V~50/60Hz 2.5A Max

單口輸出：

USB-C1/C2：5V3A、9V3A、12V3A、15V3A、20V5A

USB-C3：5V3A、9V2.22A、12V1.5A

USB-A：4.5V5A、5V4.5A、9V2A、12V1.5A

雙口輸出：

C1+C2：60W+30W

C1+C3：60W+20W

C1+A：60W+22.5W

C3+A：5V4A

USB-C1/C2+USB-A：65W+30W

四口輸出：

C1+C2+（C3+A）：45W+30W+20W

制造商：閃極科技（深圳）有限公司

產品已經通過了3C認證。

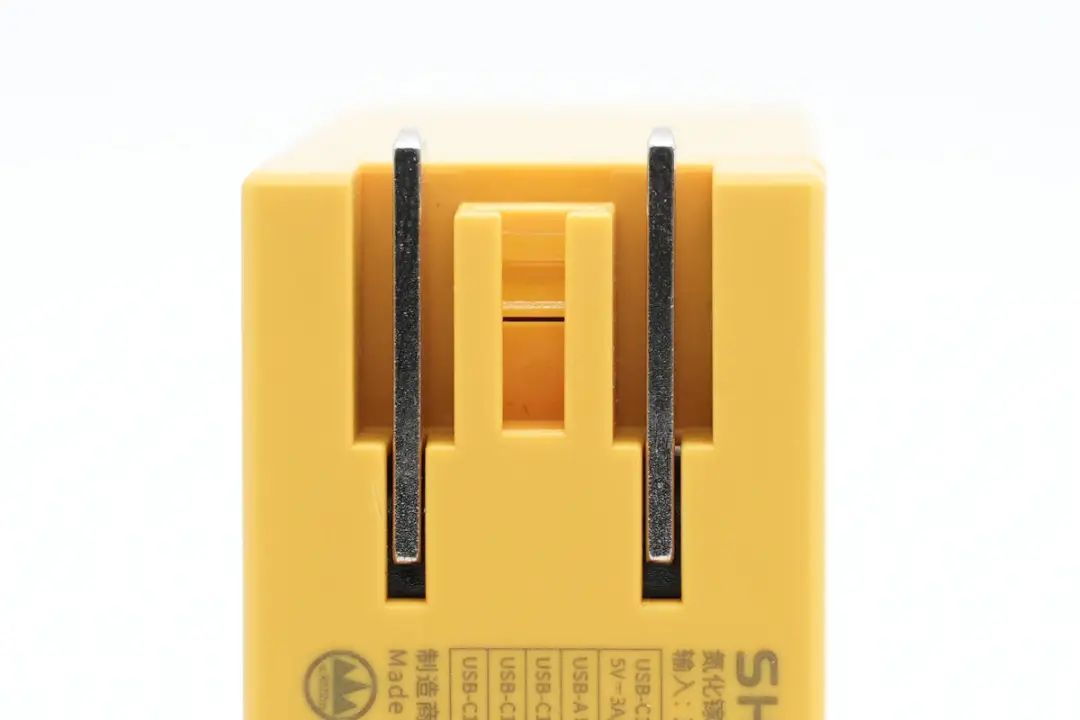

充電器配備可折疊國標插腳，攜帶方便且不會刮傷包里其它設備。

而且從插腳端外殼結構來看，也是支持組裝其它規格插腳進行使用的，實用性更好。

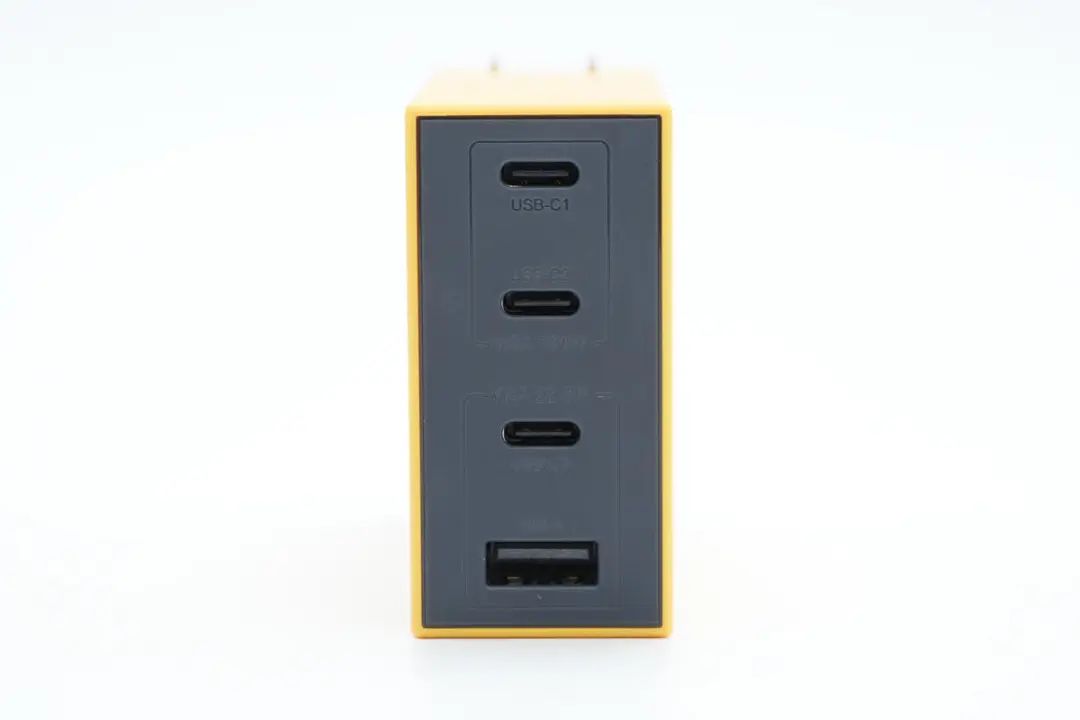

輸出端配備3C1A四個接口，接口旁做了區別設計，方便使用。

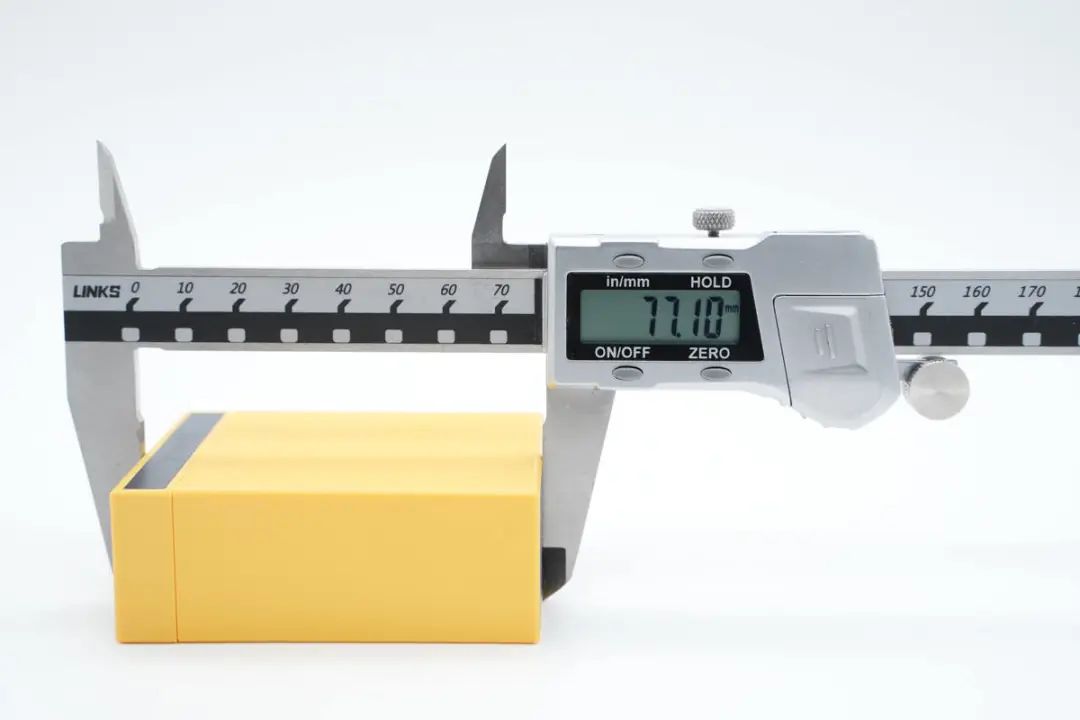

測得充電器機身長度為77.1mm。

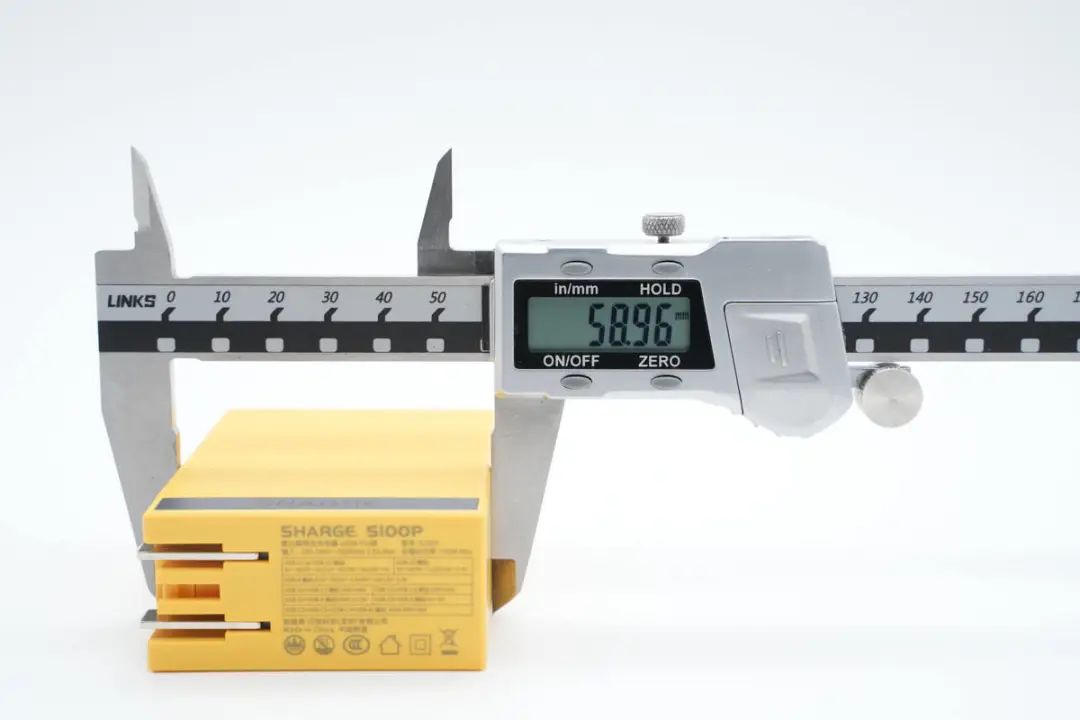

寬度為58.96mm。

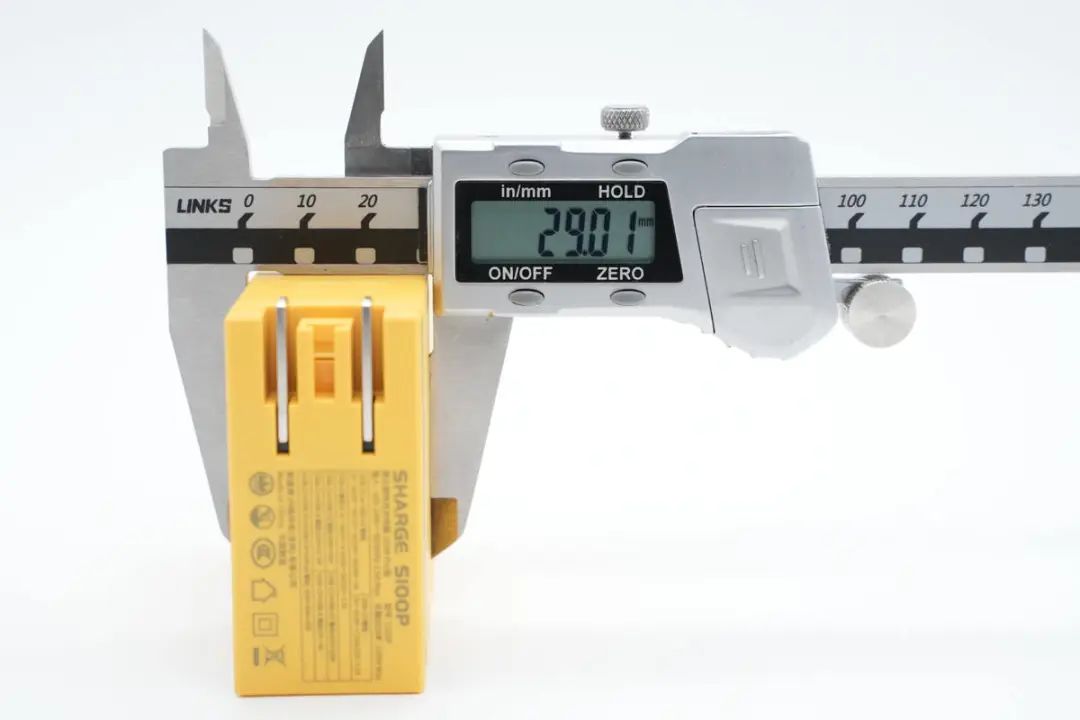

厚度為29.01mm。

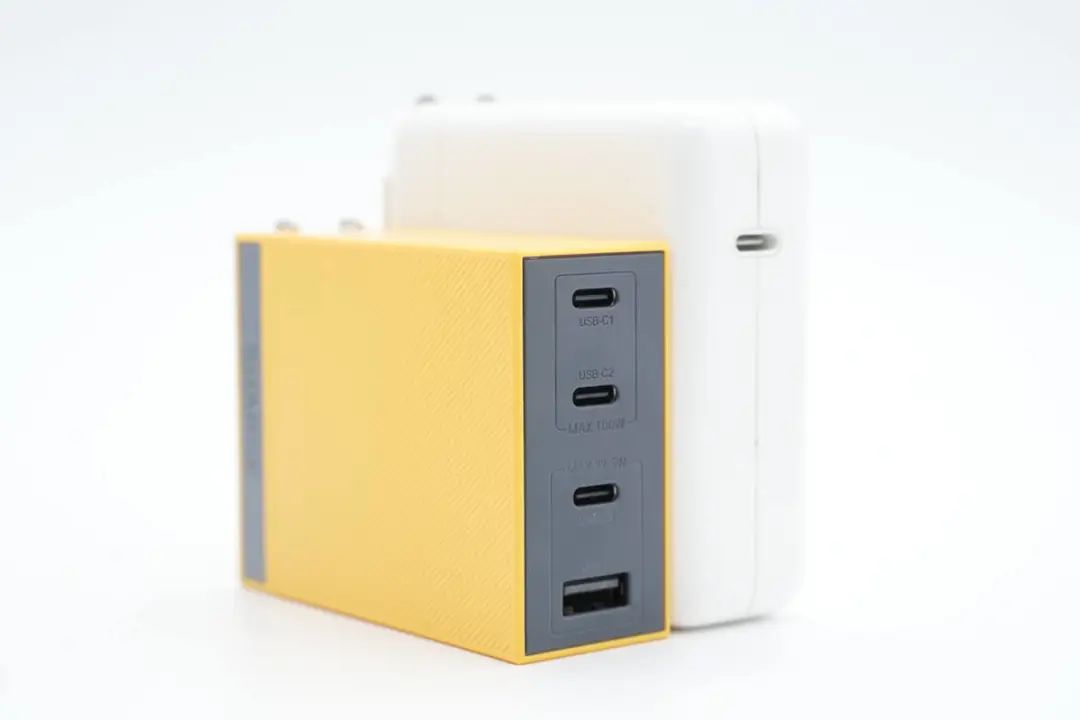

和蘋果96W充電器對比，體積優勢明顯。

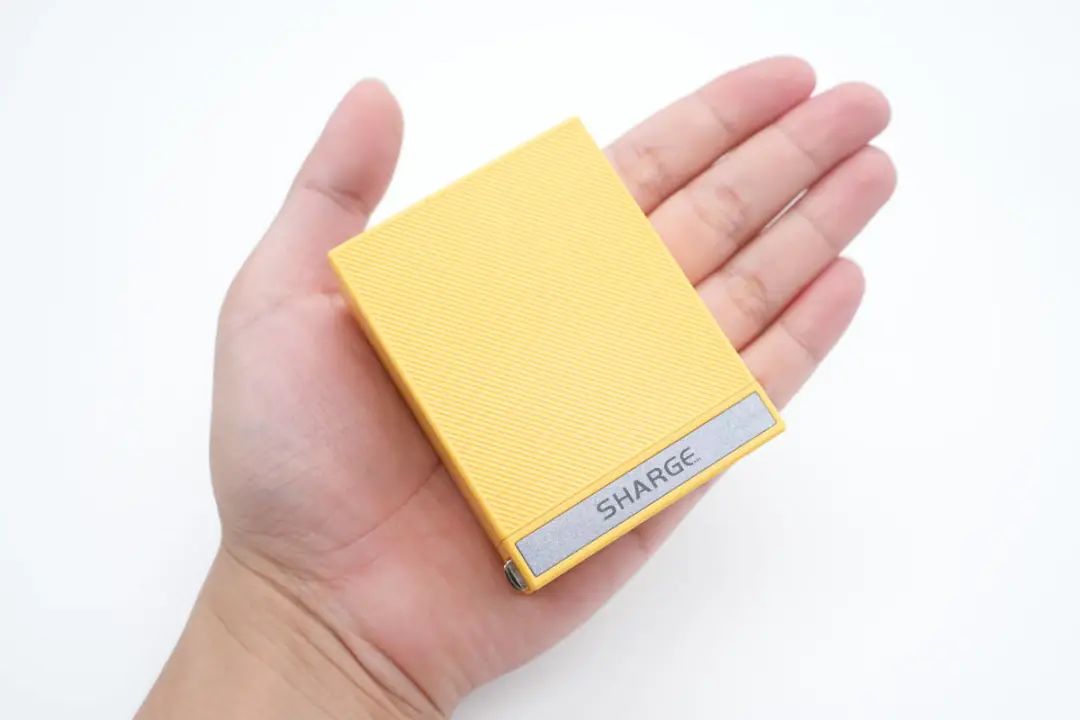

拿在手上的大小直觀感受。

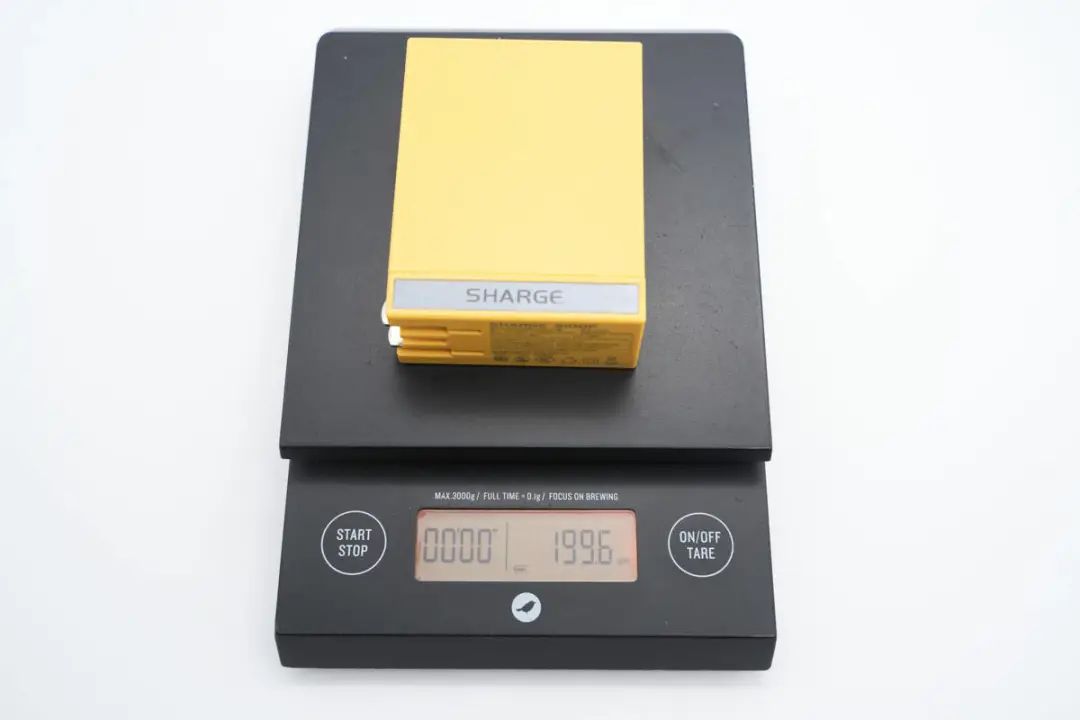

充電器凈重約為200g。

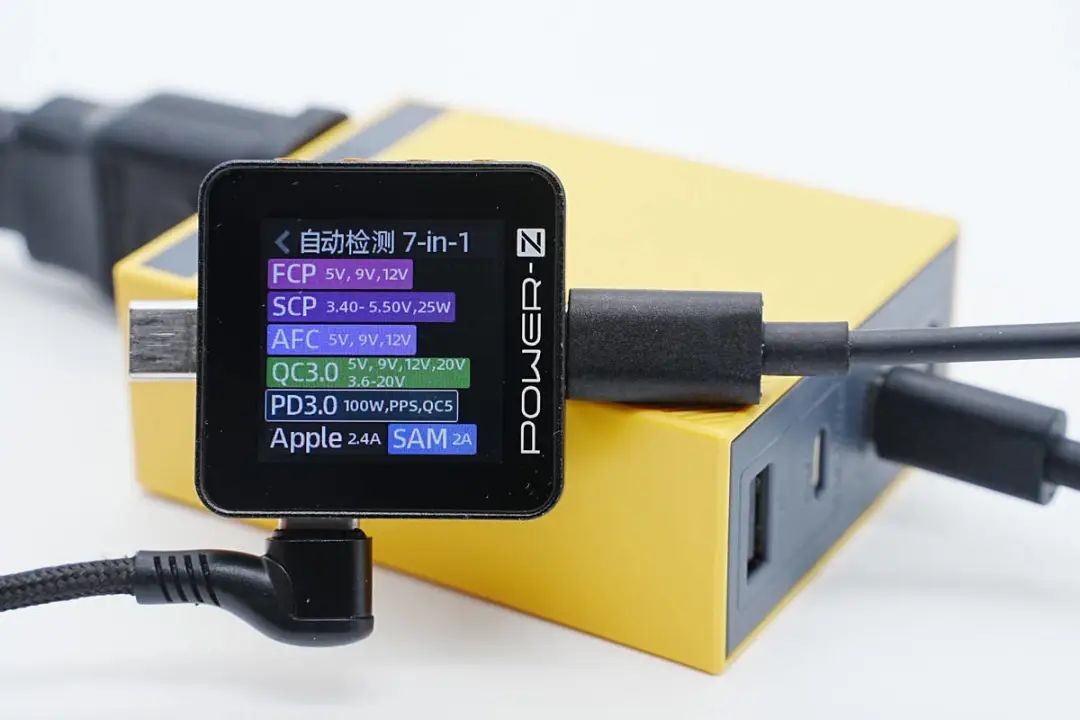

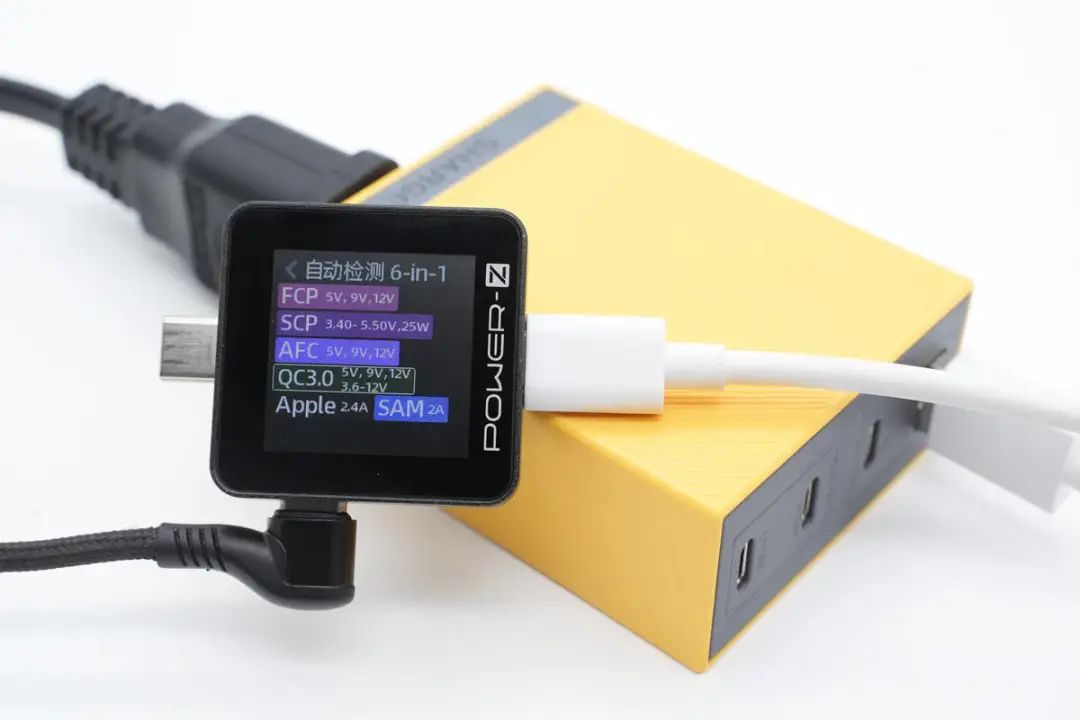

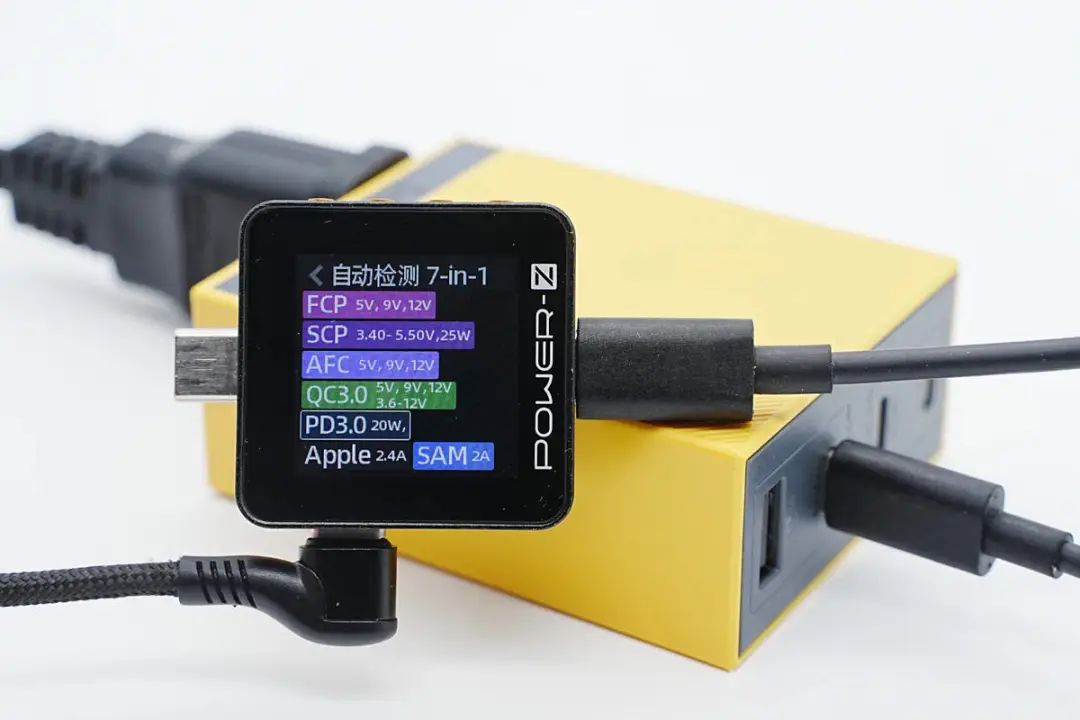

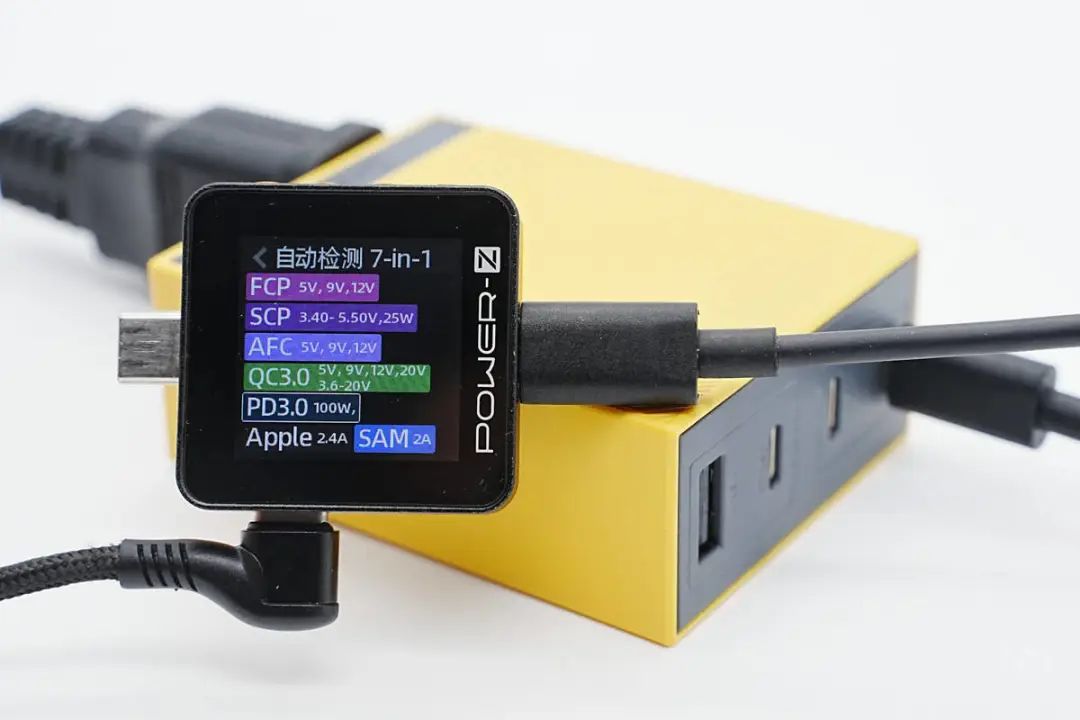

使用ChargerLAB POWER-Z KM002C測得USB-C1口支持FCP、SCP、AFC、QC3.0、PD3.0、Apple 2.4A充電協議。

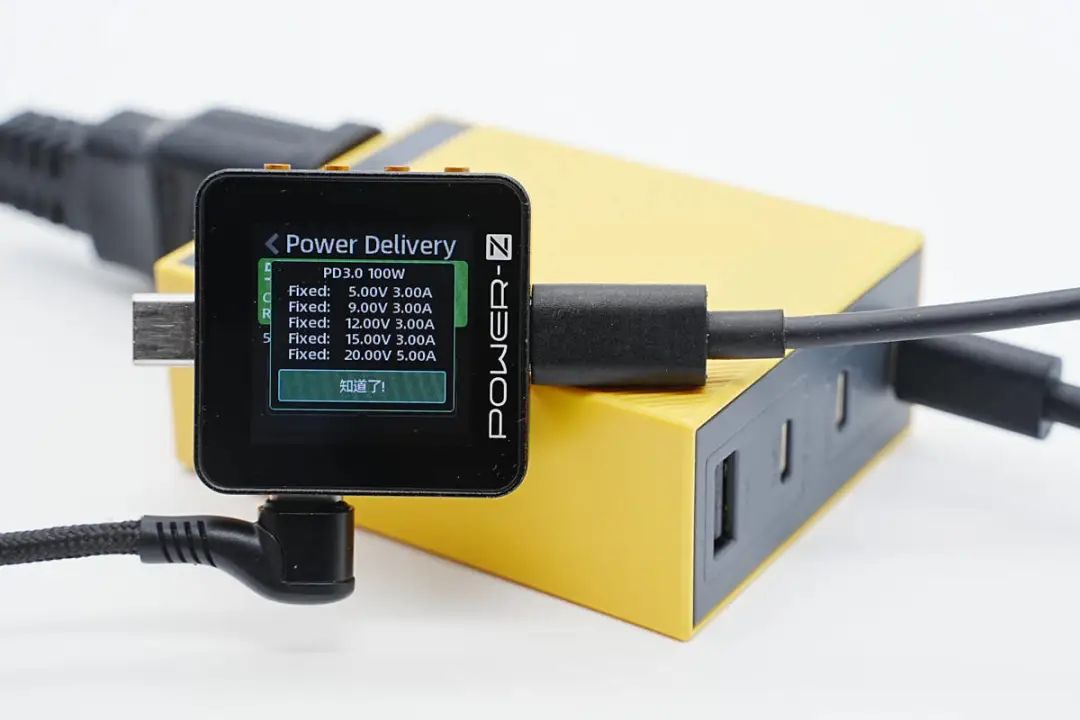

PDO報文顯示USB-C1口具備5V3A、9V3A、12V3A、15V3A、20V5A五組固定電壓檔位。

測得USB-C2口相較USB-C1口，額外支持PPS快充協議。

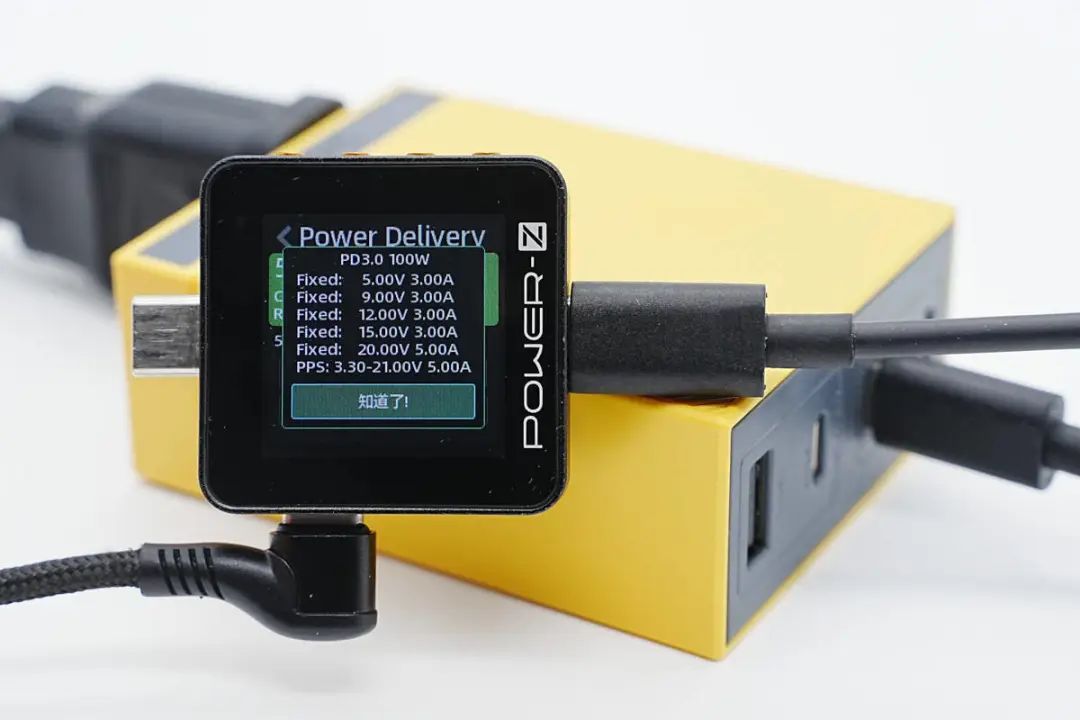

PDO報文顯示USB-C2口具備5V3A、9V3A、12V3A、15V3A、20V5A五組固定電壓檔位，以及3.3-21V3A一組PPS電壓檔位。

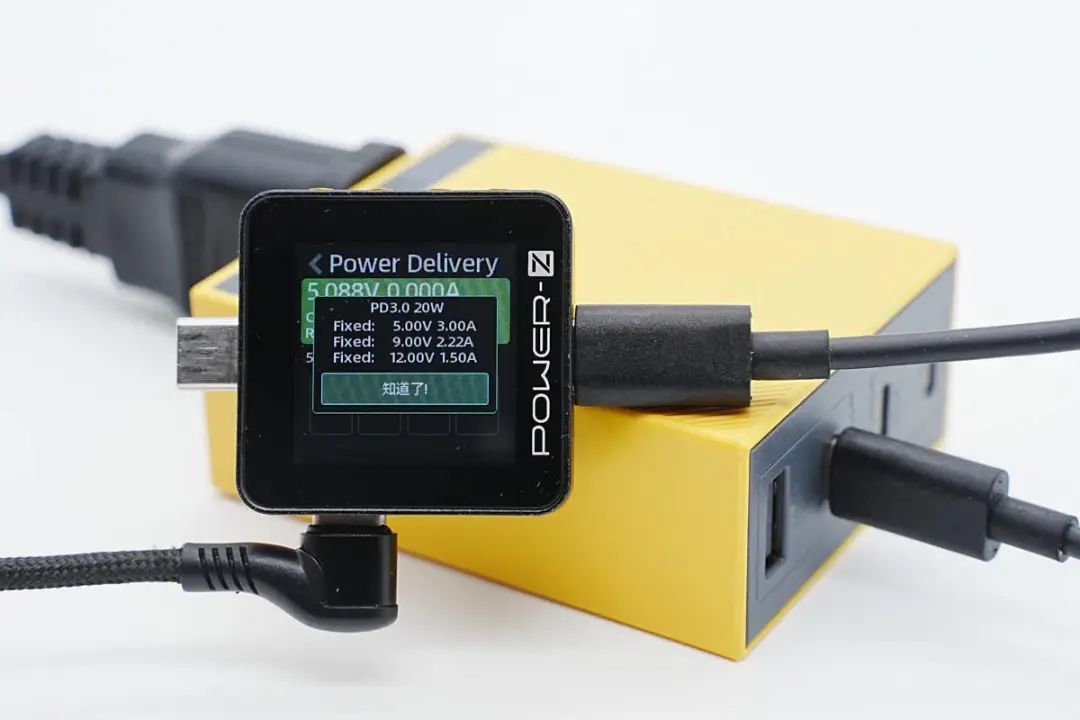

測得USB-C3口兼容協議和USB-C1口的相同。

并且具備5V3A、9V2.22A、12V1.5A三組固定電壓檔位。

最后測得USB-A口支持FCP、SCP、AFC、QC3.0快充協議。

閃極100W充電器拆解

在了解了閃極 100W氮化鎵充電器的基本外觀、配置和性能之后，下面繼續對其進行拆解，看看用料做工如何。

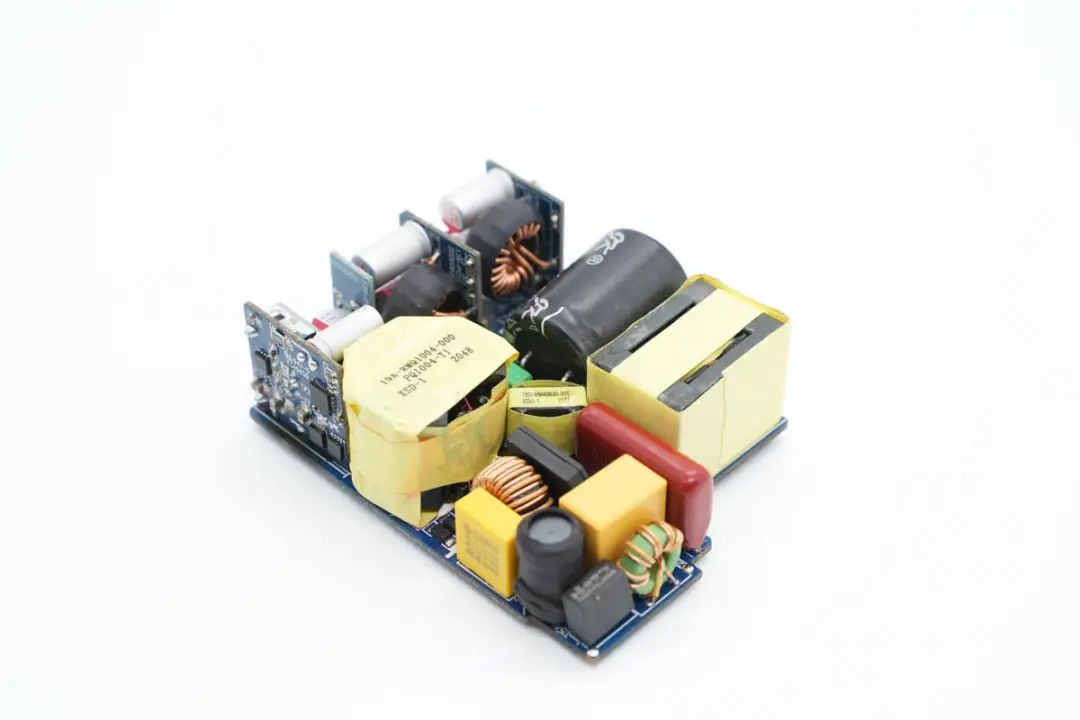

充電器交流輸入通過導線連接到PCBA模塊供電，輸入端焊接保險絲，共模電感等元件。

輸出端焊接四塊小板，對應三個USB-C接口和一個USB-A接口，小板上焊接降壓電感，為獨立降壓輸出。

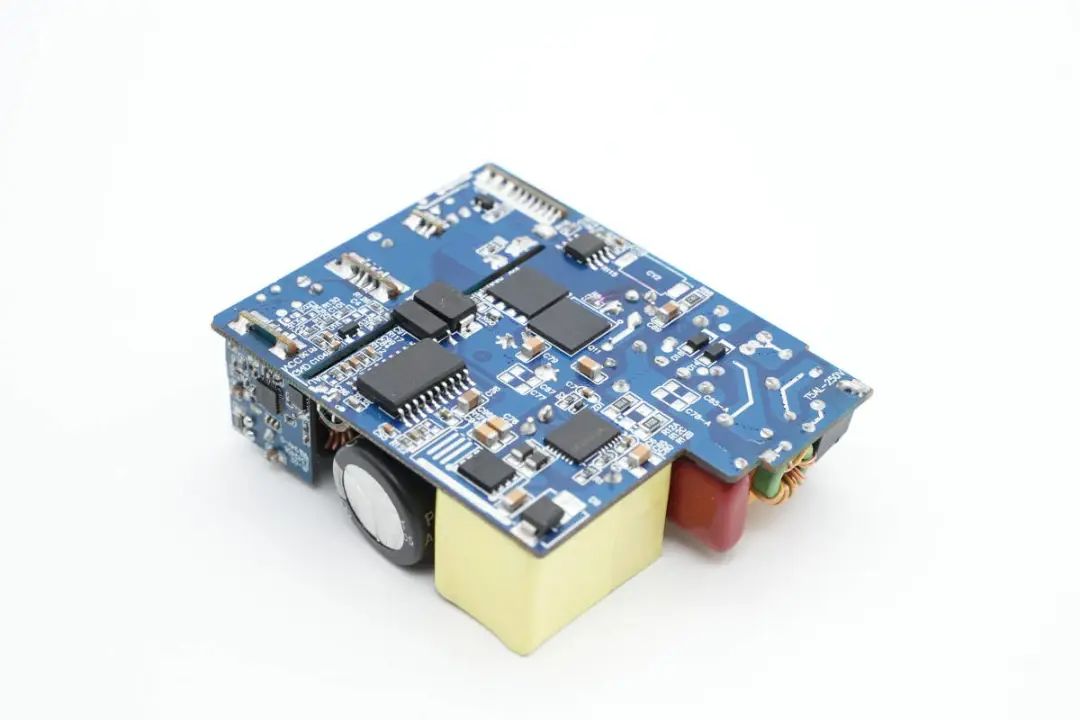

PCBA背面焊接控制芯片和功率器件，均為貼片焊接。

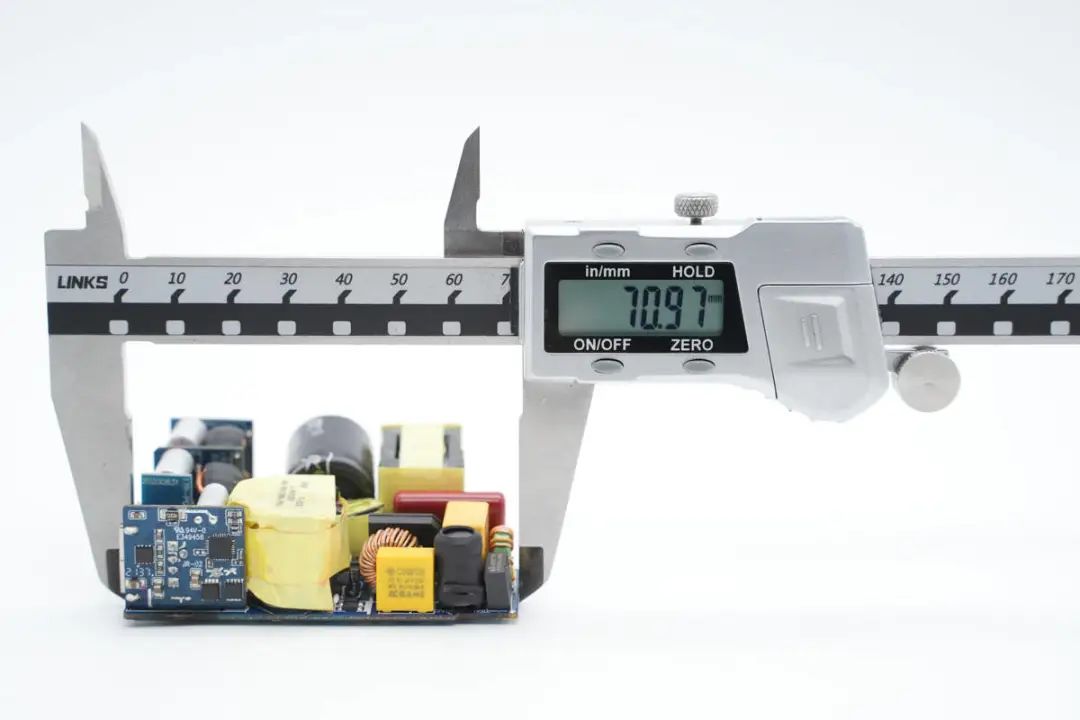

使用游標卡尺測得PCBA模塊長度約為70.97mm。

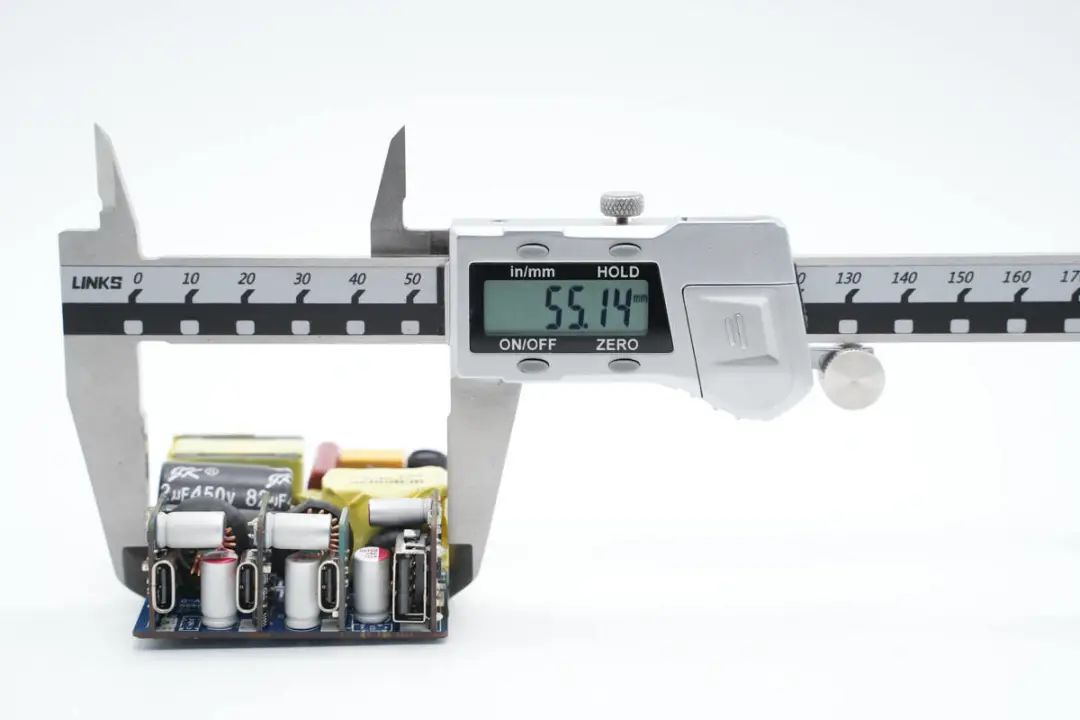

PCBA模塊寬度約為55.14mm。

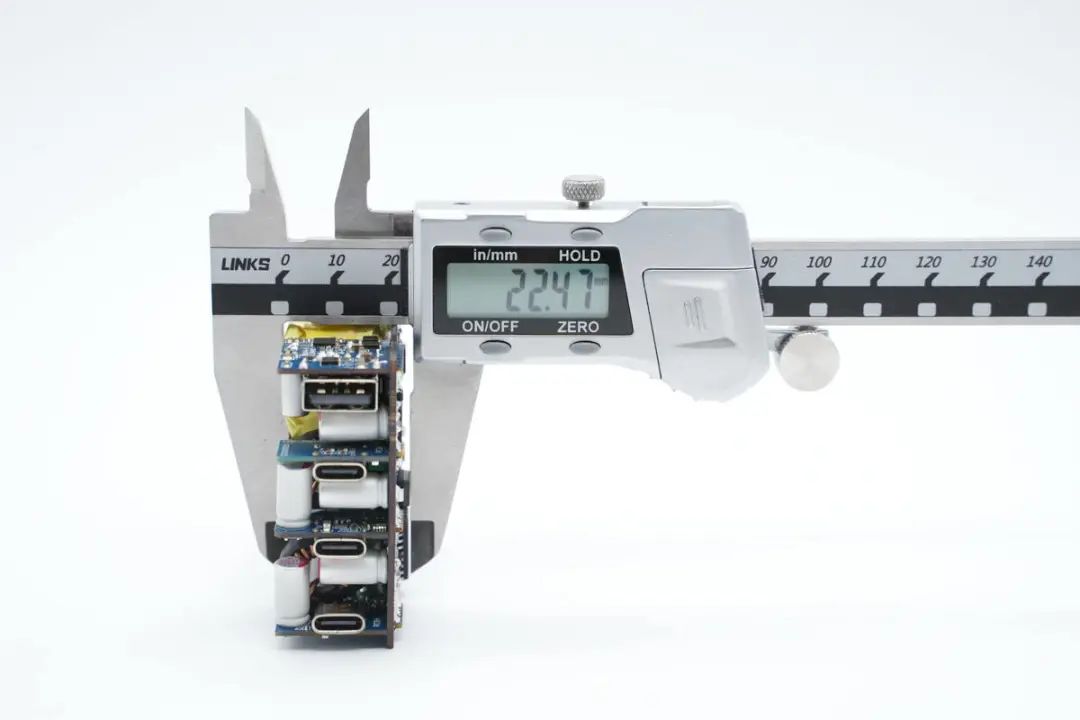

PCBA模塊厚度約為20.47mm。

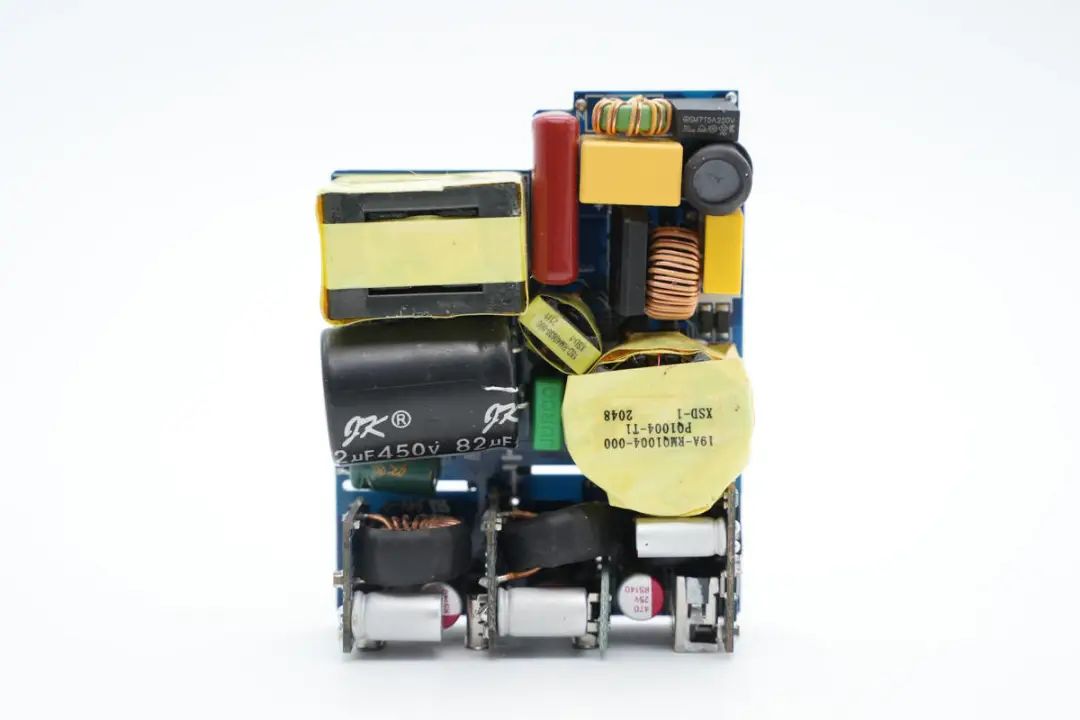

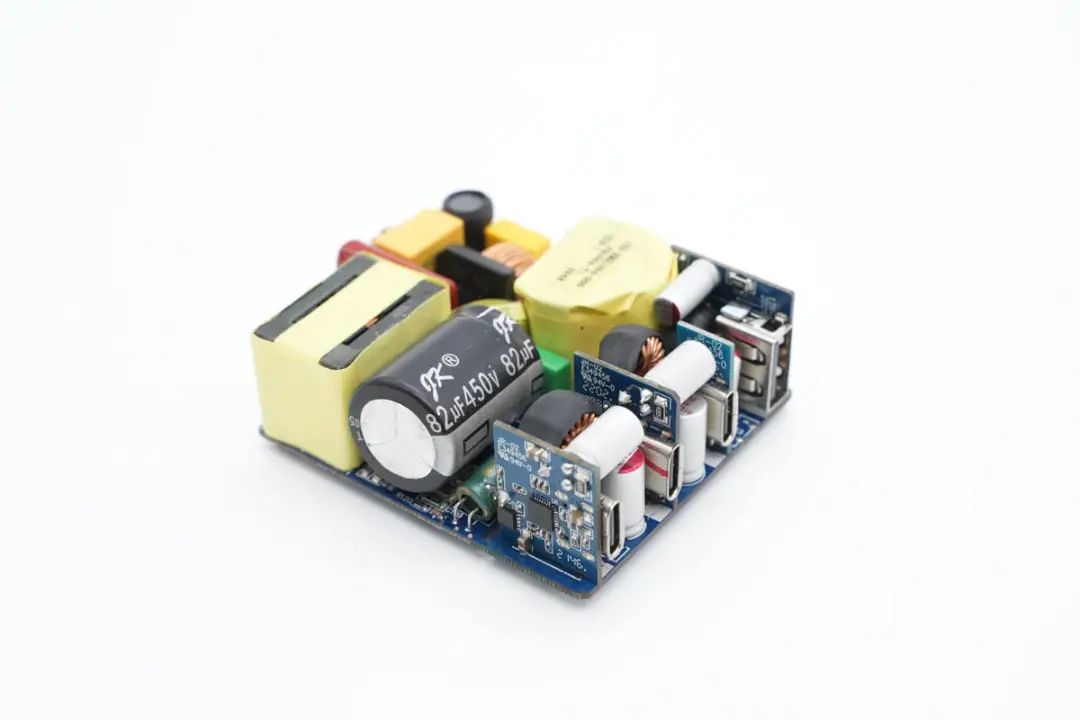

充電器PCBA模塊正面一覽，右上角為輸入濾波電路，左上角為PFC升壓電感，下方為高壓濾波電容，LLC變壓器位于右側，底部是USB母座和二次降壓輸出電路，充電器整體設計非常緊湊。

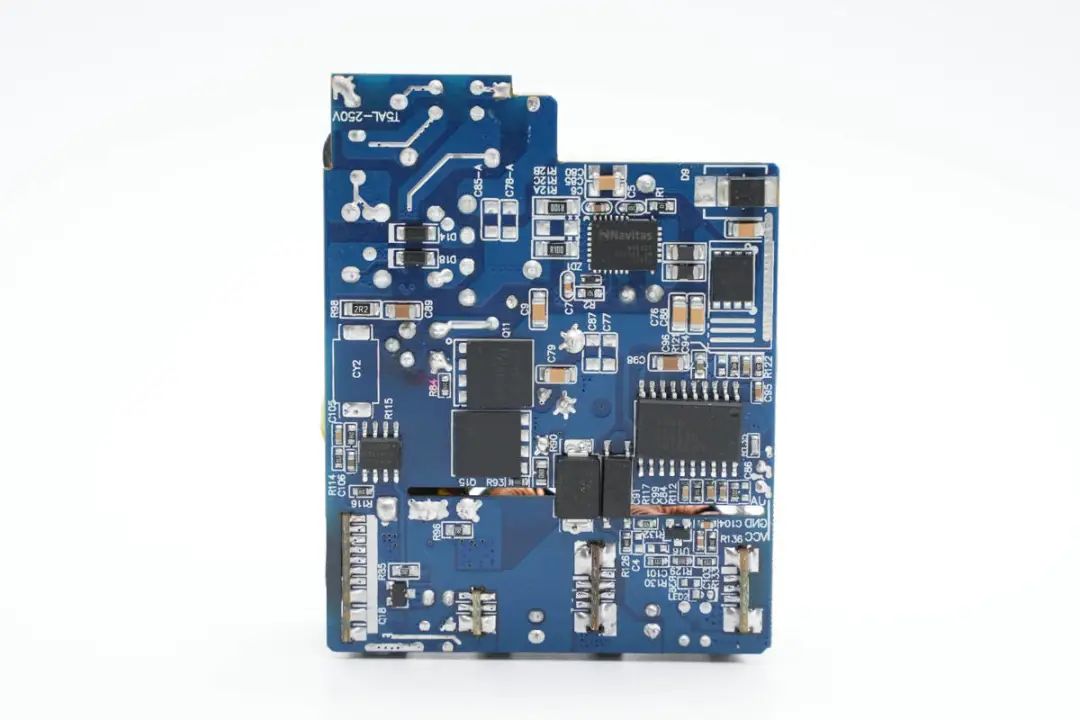

背面焊接氮化鎵功率芯片，LLC開關管，初級控制器，光耦和貼片Y電容。通過對PCBA模塊的觀察發現，這款充電器采用PFC+LLC開關電源架構設計，PFC進行功率因數校正，LLC開關電源固定電壓輸出，由二次降壓電路通過協議識別調節接口輸出電壓，下面我們就從輸入端開始了解各個器件。

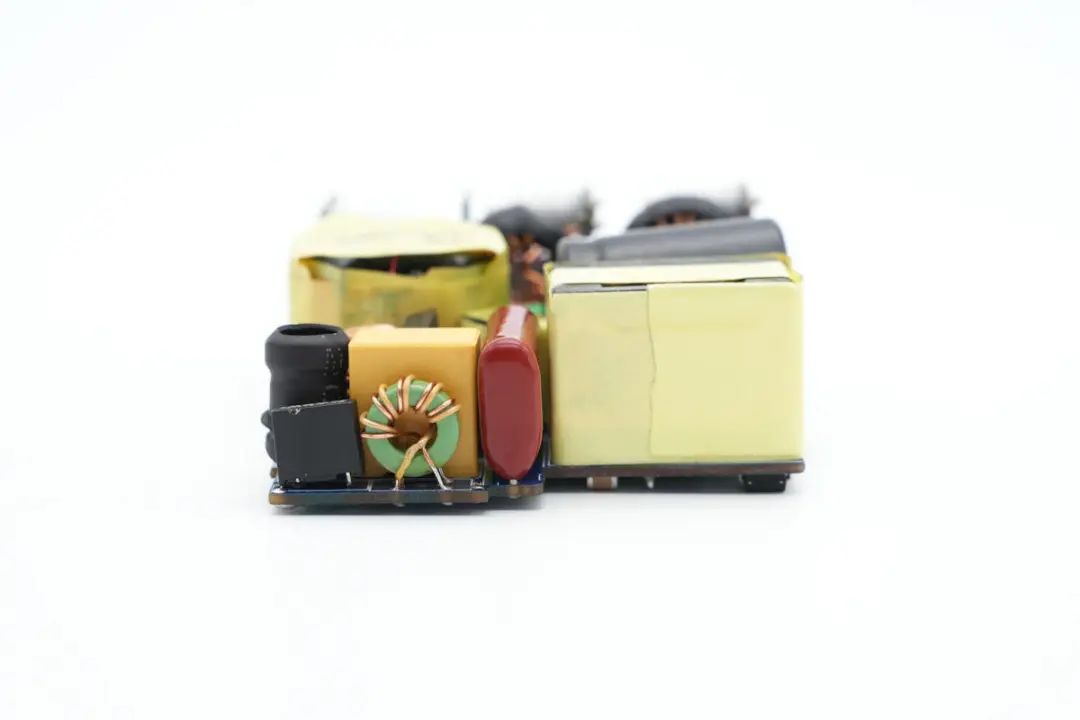

PCBA交流輸入端一覽，焊接保險絲，共模電感，安規X2電容等器件，右側為PFC升壓電感。

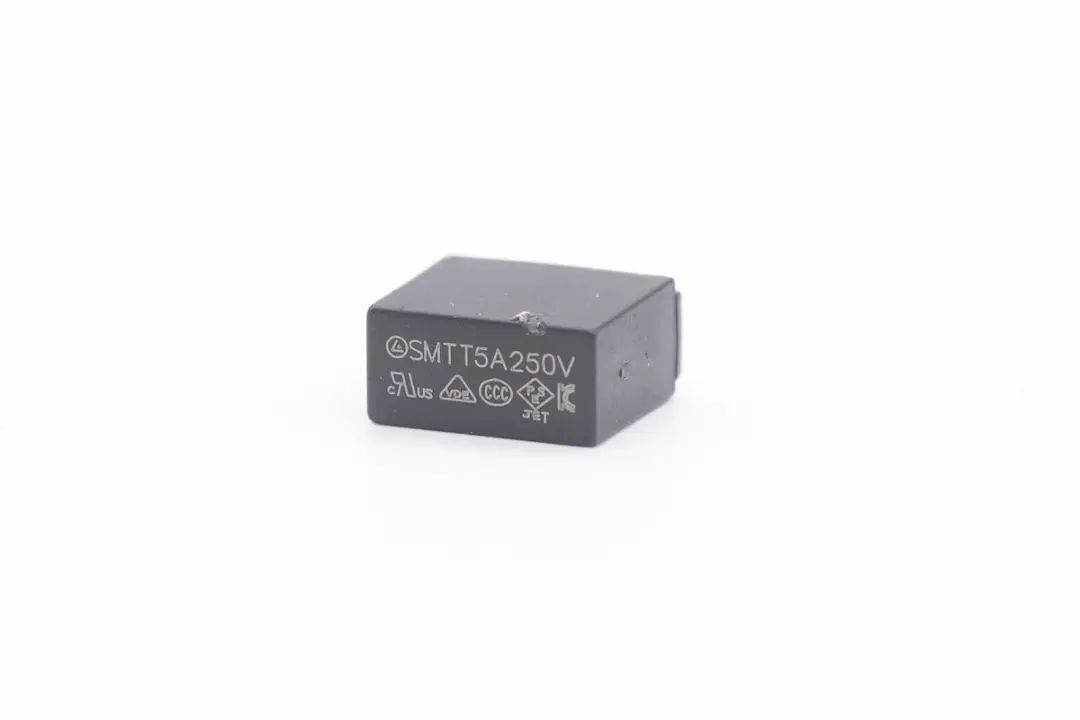

交流輸入經過輸入端保險絲進入充電器，延時保險絲規格為5A 250V。

共模電感采用絕緣線和漆包線并繞，用于抑制EMI干擾。

安規X2電容來自CHAMPION全鵬電子，規格為0.47μF。

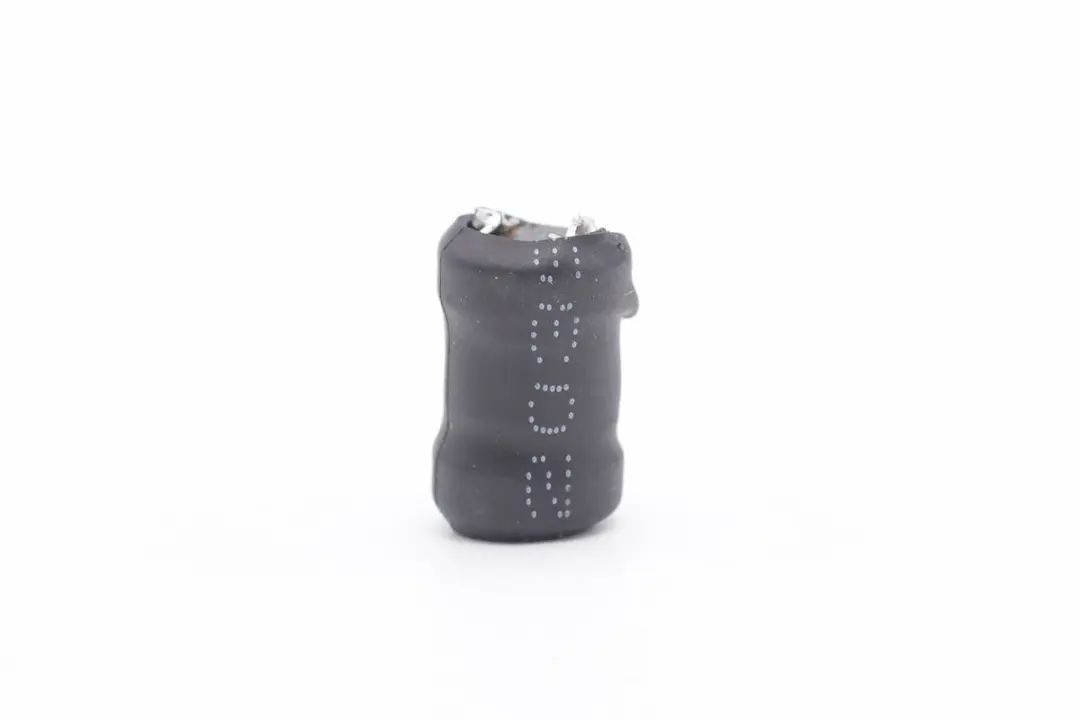

差模電感采用工字磁芯繞制，外套熱縮管絕緣。

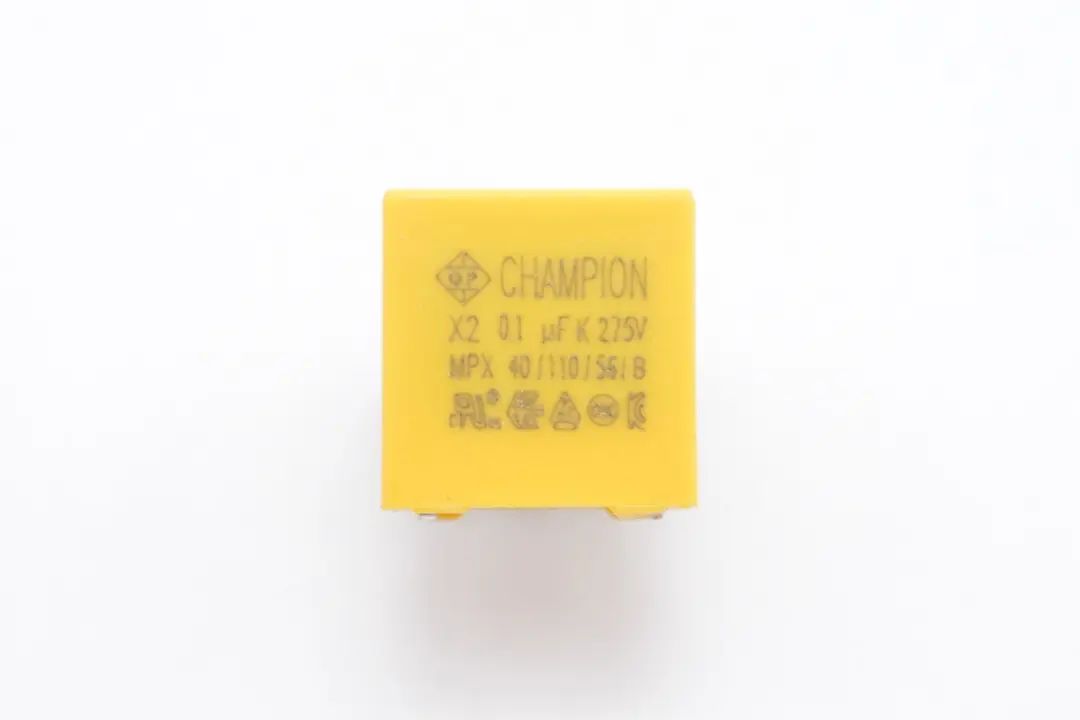

另一顆X2安規電容同樣來自CHAMPION全鵬，規格為0.1μF。

另一顆共模電感同樣采用漆包線和絕緣線繞制。

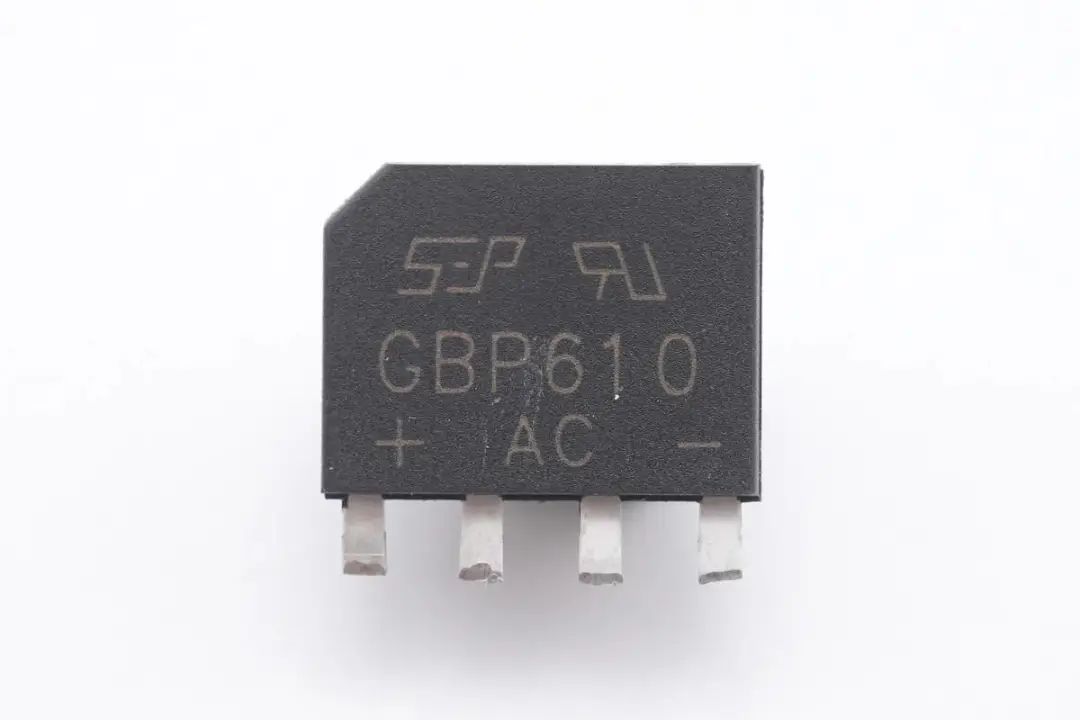

交流輸入經過EMI電路后送至整流橋，由整流橋整流成脈動直流電。整流橋型號為GBP610，6A 1000V規格。

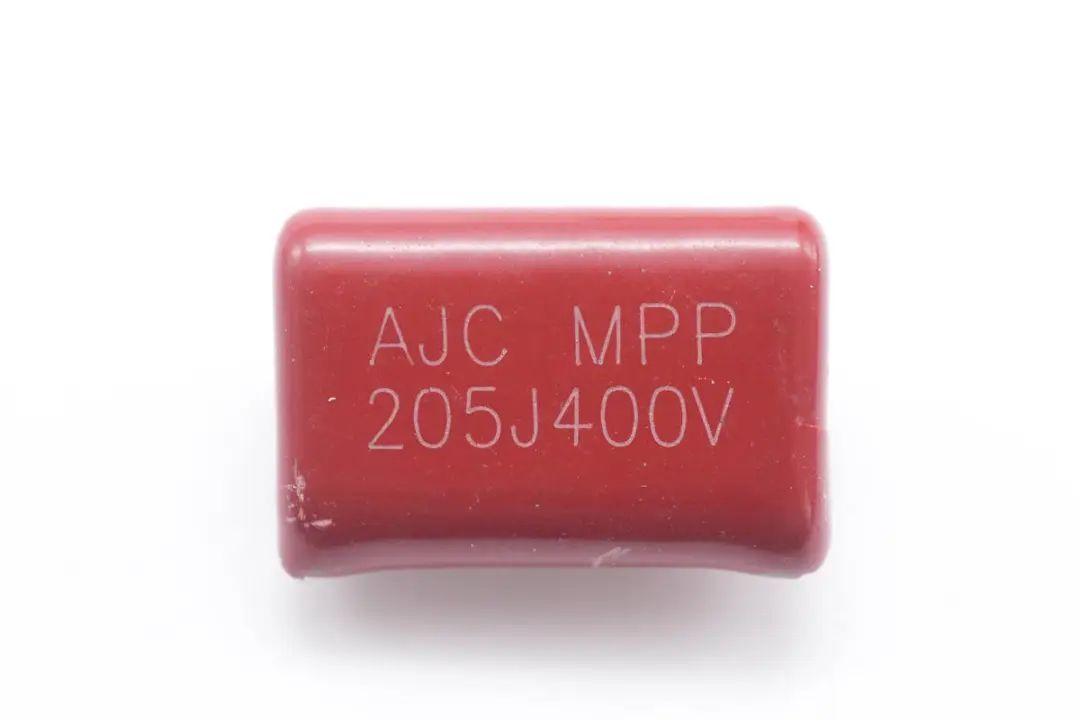

整流橋輸出通過薄膜電容濾波，薄膜電容規格為2μF 400V。

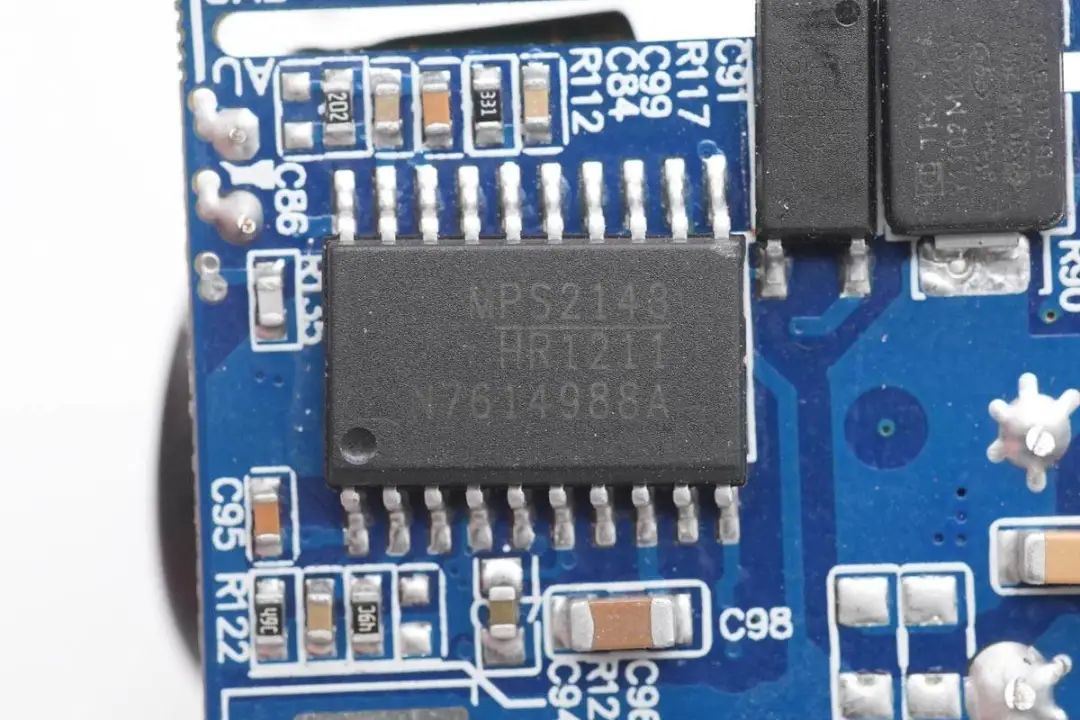

電源主控芯片采用MPS HR1211，是一顆多模式PFC和電流模式LLC二合一控制器，將傳統芯片方案需要2-3顆芯片才能實現的功能集成在一顆芯片內部，PFC控制器支持CCM和DCM工作模式。

HR1211采用數字控制內核，支持高壓啟動和智能X電容放電，PFC級支持最高250KHz工作頻率，LLC級內置600V半橋驅動器，內部集成自舉二極管，工作頻率高達500KHz，支持豐富的保護功能。

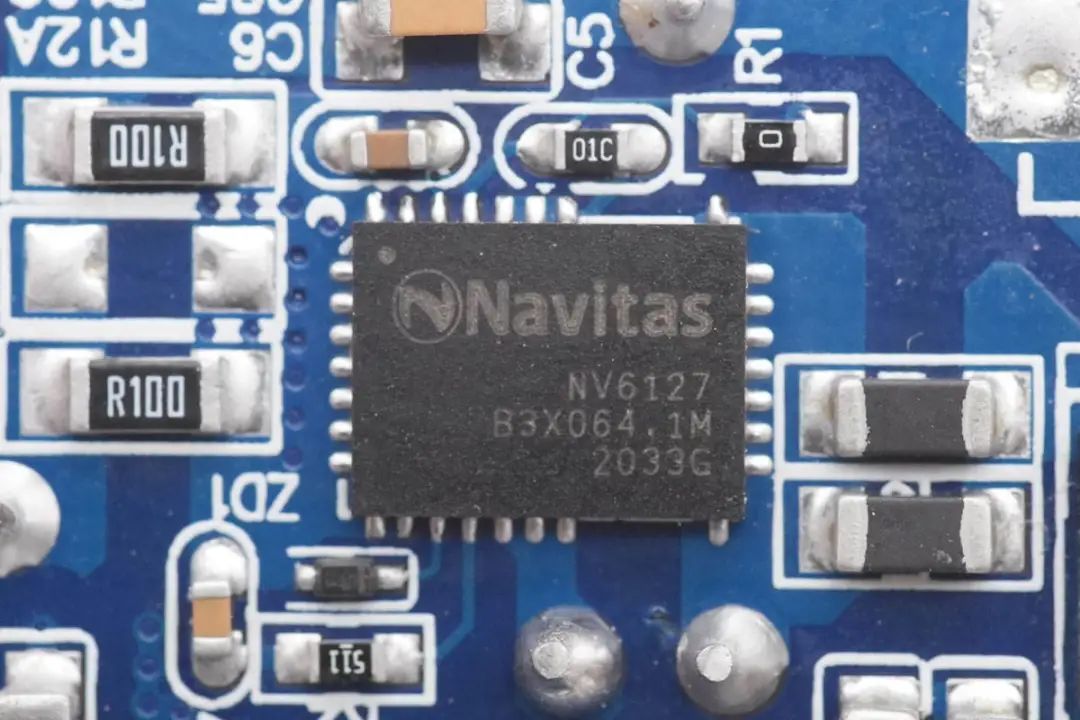

FC升壓開關管來自納微，是一顆氮化鎵功率芯片，型號NV6127，內部集成氮化鎵開關管、氮化鎵驅動器以及邏輯電路，應用簡單。NV6127采用QFN6*8mm封裝，散熱性能升級，125mΩ導阻，內置驅動器支持10-30V供電。最高支持2MHz開關頻率。

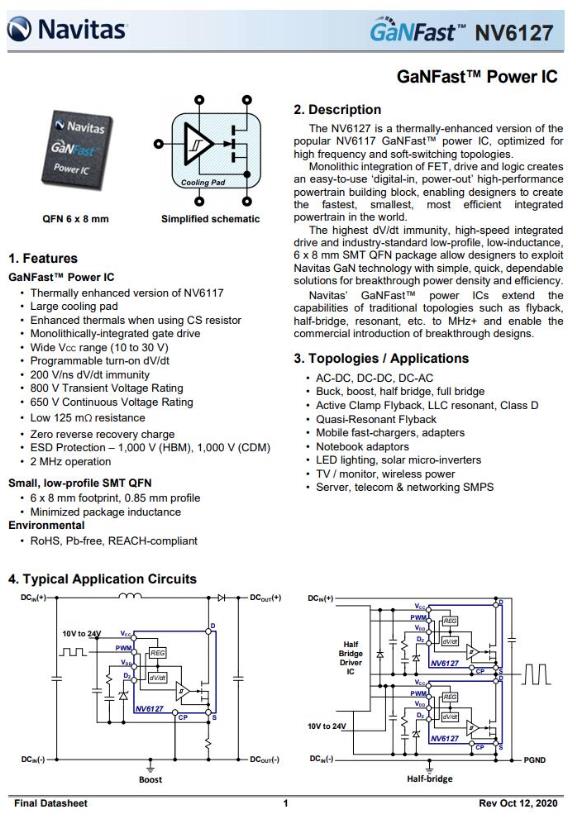

納微半導體 NV6127 資料信息。

充電頭網拆解了解到，采用納微NV6127氮化鎵芯片的產品還有聯想90W閃充雙口氮化鎵充電器、倍思120W氮化鎵+碳化硅PD快充充電器等。此外，納微GaNFast功率芯片此前已被OPPO 50Ｗ餅干氮化鎵快充、RAVPOWER 65W 1A1C氮化鎵快充、小米65W氮化鎵充電器、SlimQ 65W氮化鎵快充、Anker PowerCore Fusion PD超極充、RAVPower 45W GaN PD充電器、倍思65W氮化鎵充電器等產品采用，獲得市場高度認可。

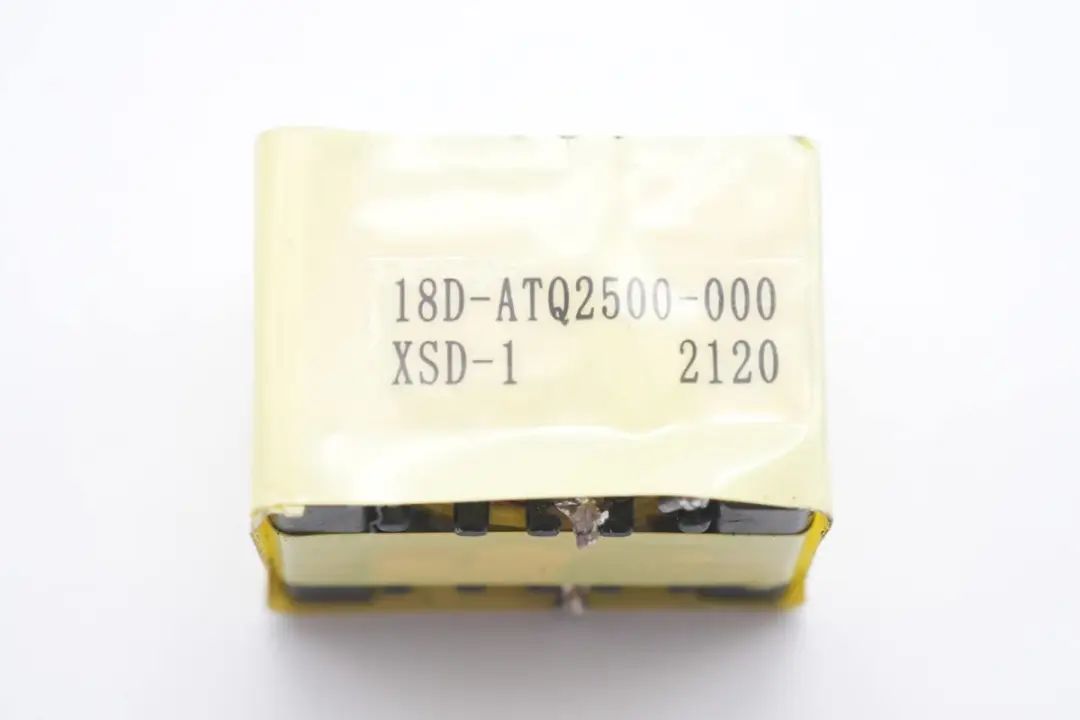

PFC升壓電感采用膠帶纏繞絕緣，采用ATQ2500磁芯。

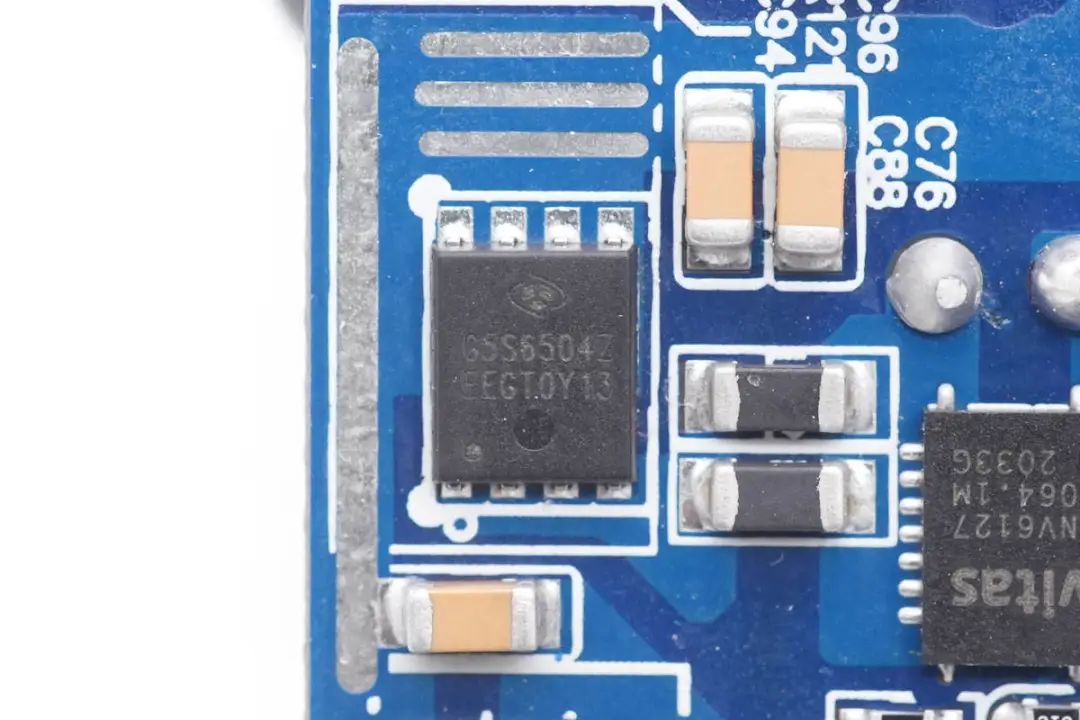

PFC升壓整流管來自泰科天潤，型號為G5S6504Z，是一顆耐壓650V，4A電流的碳化硅二極管，采用DFN5*6封裝。

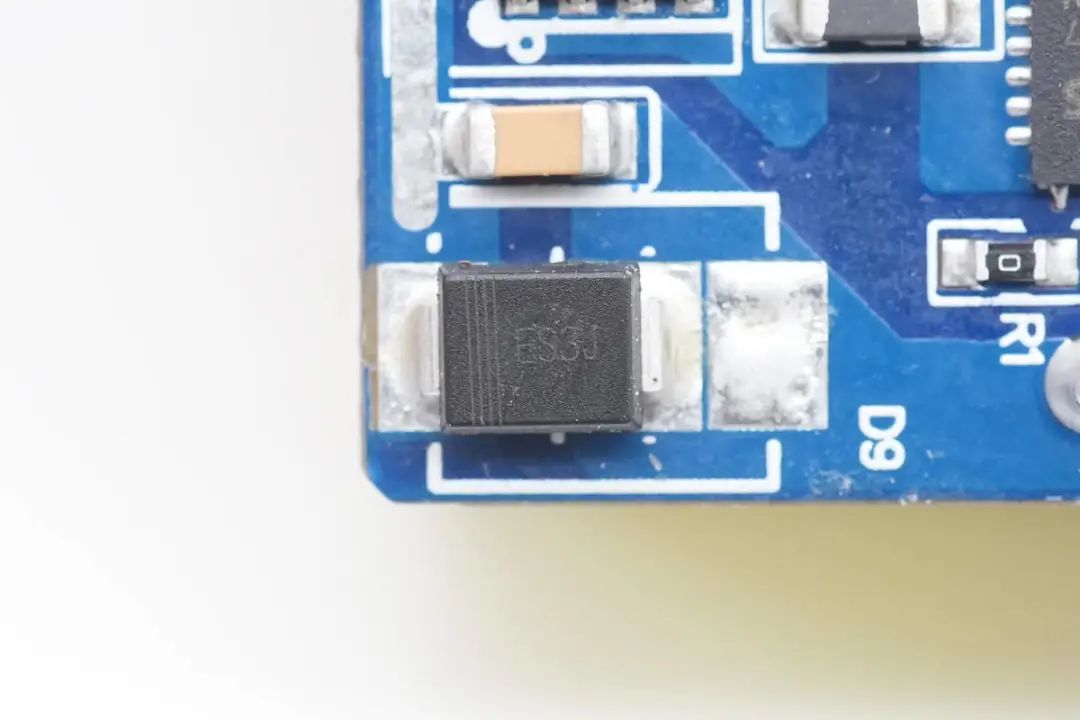

絲印ES3J的快恢復二極管用于在充電器上電時為電解電容充電，起到PFC旁路作用。

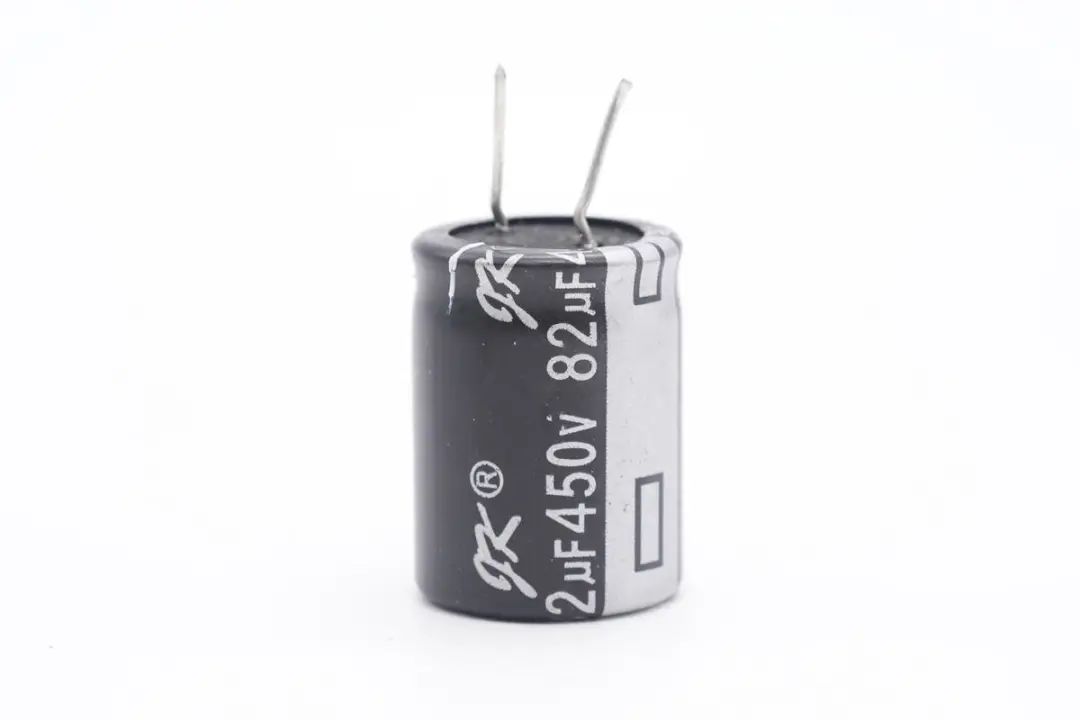

高壓濾波電容來自軍康，規格為82μF 450V。

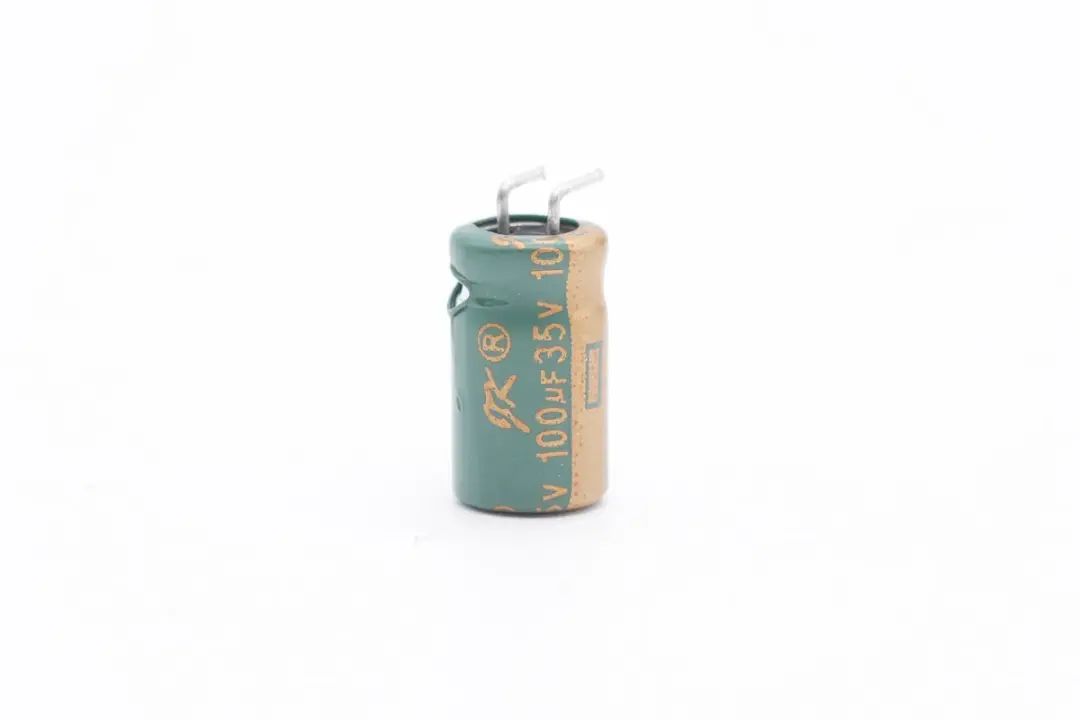

為初級主控芯片供電的濾波電容，同樣來自軍康，規格為100μF 35V。

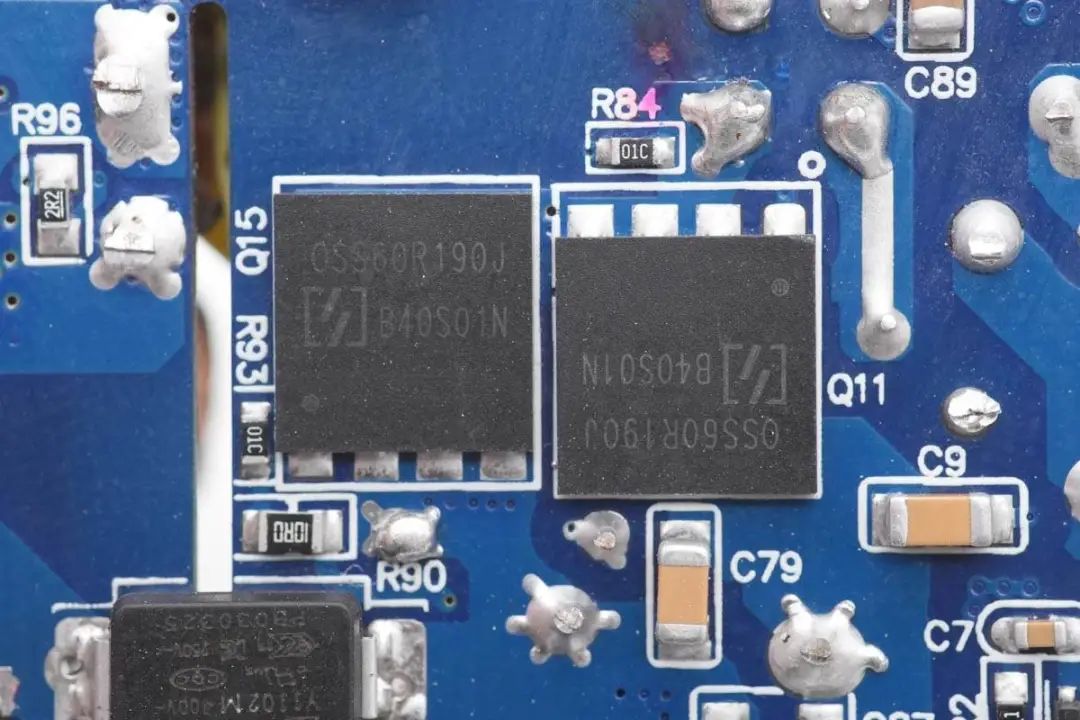

兩顆LLC開關管來自東微半導體，型號OSS60R190J，是一顆耐壓650V的NMOS，導阻190mΩ，采用DFN8*8封裝。

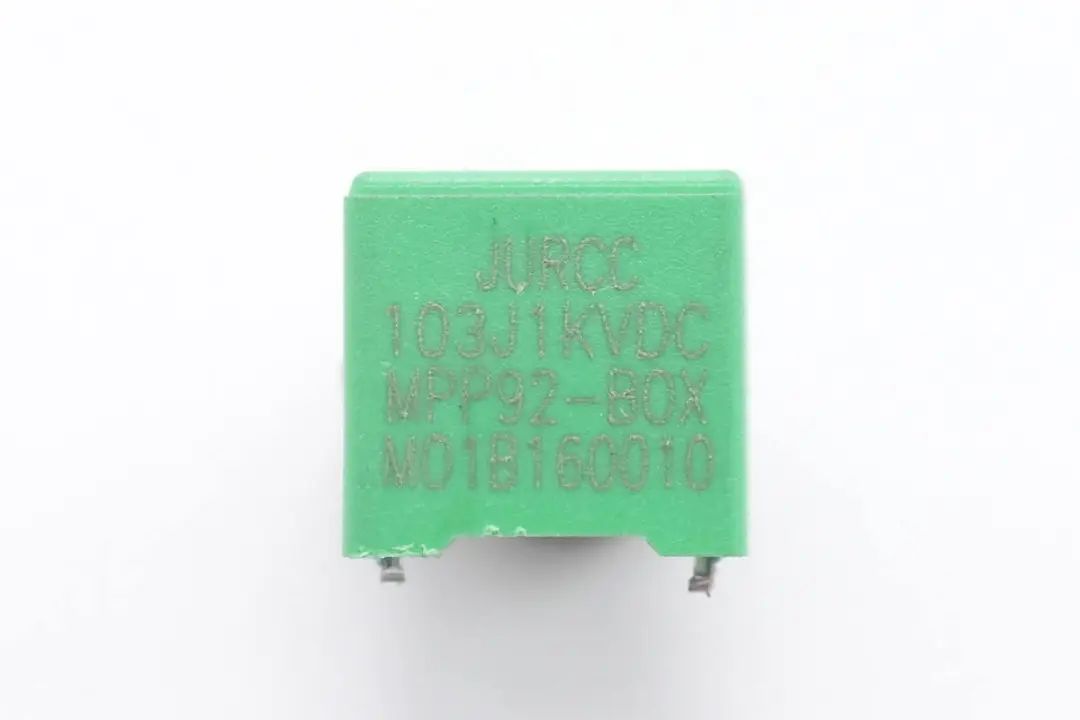

LLC諧振電容來自JURCC捷威，規格為0.01μF 1KV耐壓。

LLC諧振電感特寫，使用膠帶纏繞絕緣。

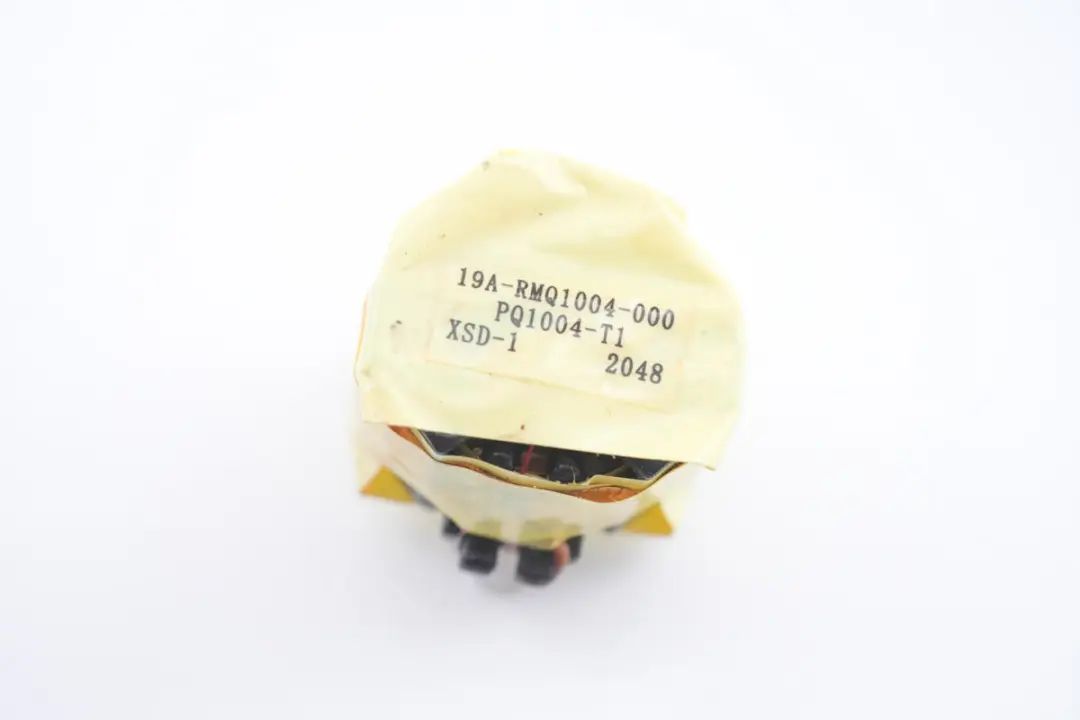

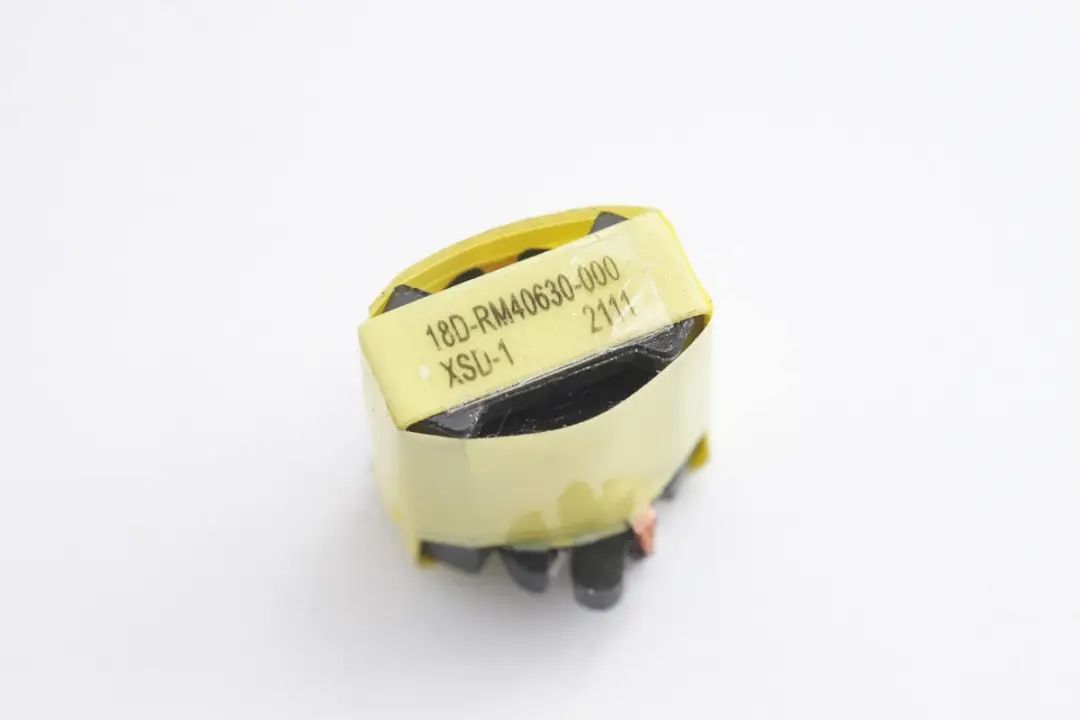

LLC變壓器采用膠帶嚴密纏繞絕緣。

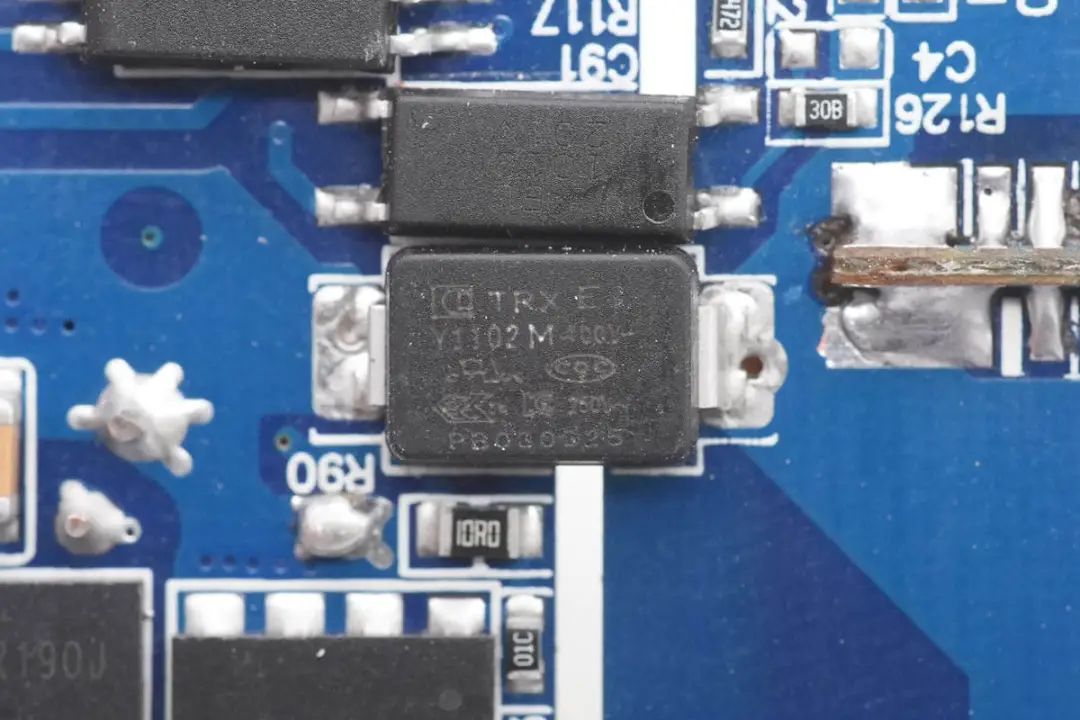

貼片Y電容來自四川特銳祥科技股份有限公司，具有體積小、重量輕等特色，非常適合應用于氮化鎵快充這類高密度電源產品中。料號為TMY1102M。

特銳祥專注于被動元器件的研發、生產及銷售，注冊資本1億元。旗下有自主電容品牌兩類：SMD TRX及DIP TY電容器，TRX將致力于陶瓷材料的研究，以拓展更多品類的應用，為客戶提供更多的解決方案。

充電頭網了解到，特銳祥貼片Y電容除了被倍思高通QC5認證100Ｗ氮化鎵快充、麥多多100W氮化鎵、OPPO 65W超級閃充氮化鎵充電器、聯想90W氮化鎵快充、努比亞65W氮化鎵充電器、倍思120W氮化鎵+碳化硅PD快充充電器等數十款大功率充電器使用外，也可應用于海陸通、第一衛、貝爾金等品牌20W迷你快充上，性能獲得客戶一致認可。

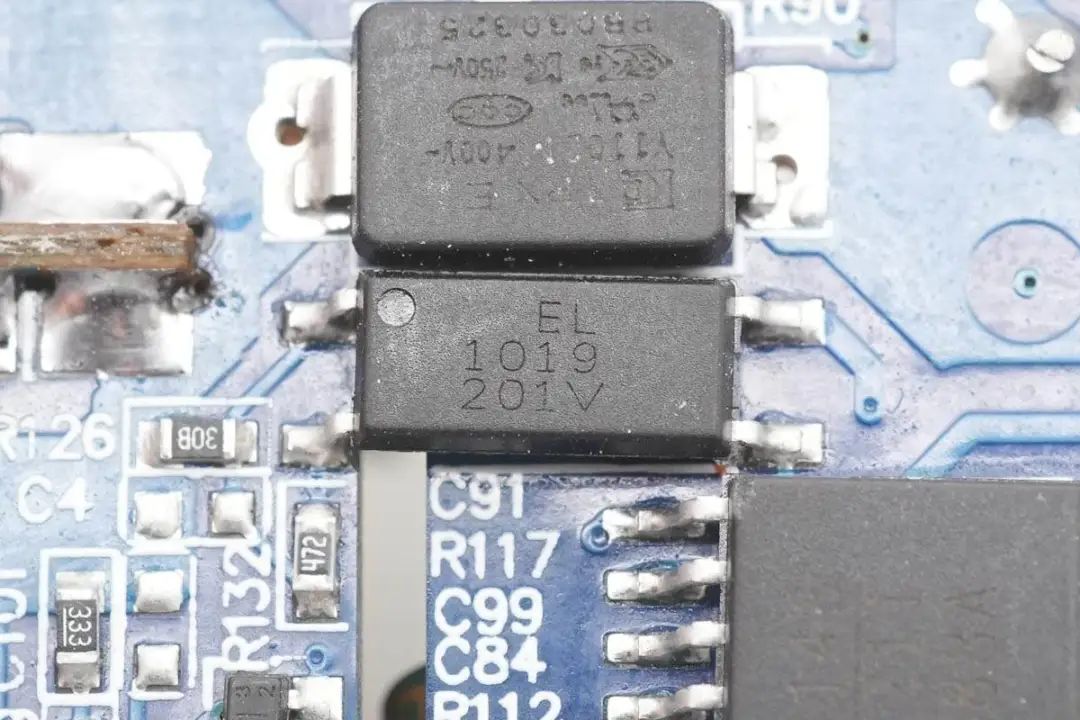

EL1019光耦用于輸出電壓反饋。

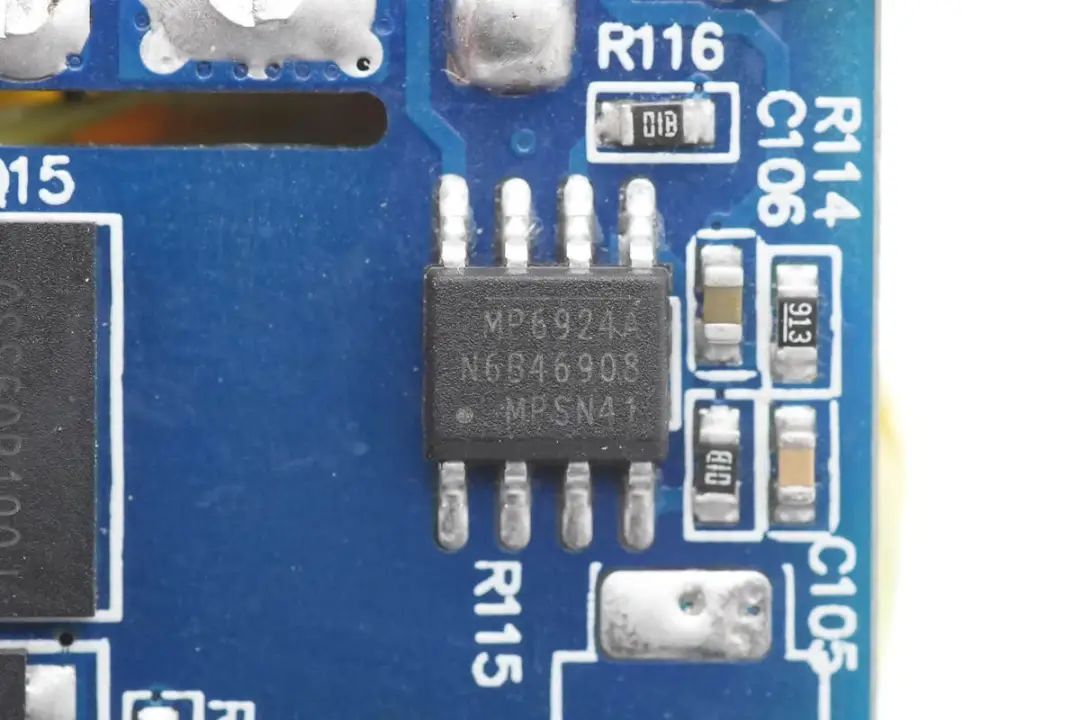

輸出同步整流芯片來自MPS，型號MP6924A，是一顆LLC同步整流控制器，MP6924A內部集成了兩個同步整流控制器，分別用于LLC兩個次級線圈輸出的整流應用，適用于LLC轉換器同步整流應用?？梢怨?jié)省一顆控制器，精簡次級電路設計，并具有更強的抗干擾度和快速關斷功能，可兼容CCM/DCM模式。同時支持4.2-35V寬范圍工作電壓，可以適用于USB PD3.1快充140W電源設計。

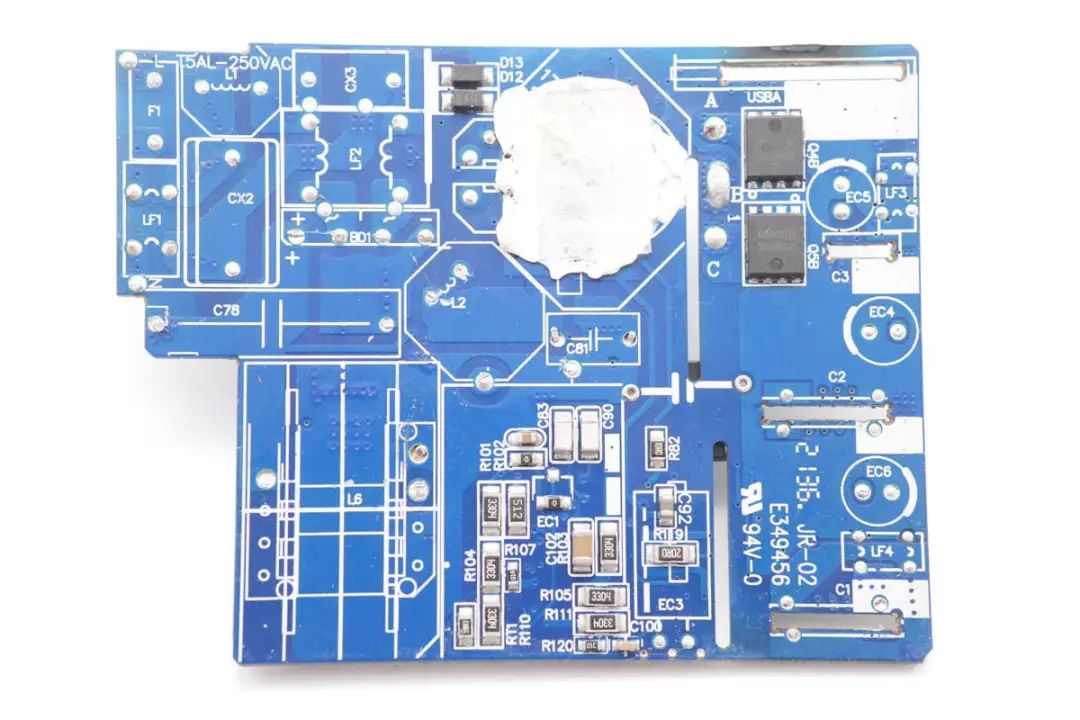

將主板上面的插件元件全部拆掉，在變壓器次級輸出線附近焊接兩顆同步整流管。

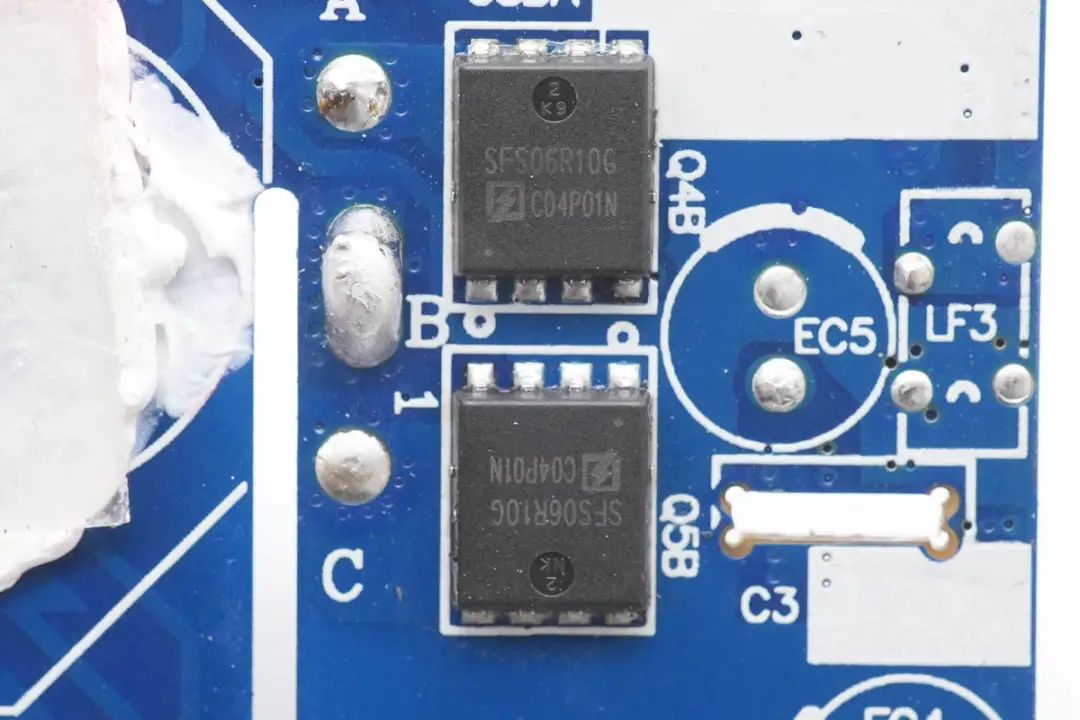

同步整流管來自東微，型號為SFS08R10G，為NMOS，耐壓80V，采用PDFN5*6封裝。

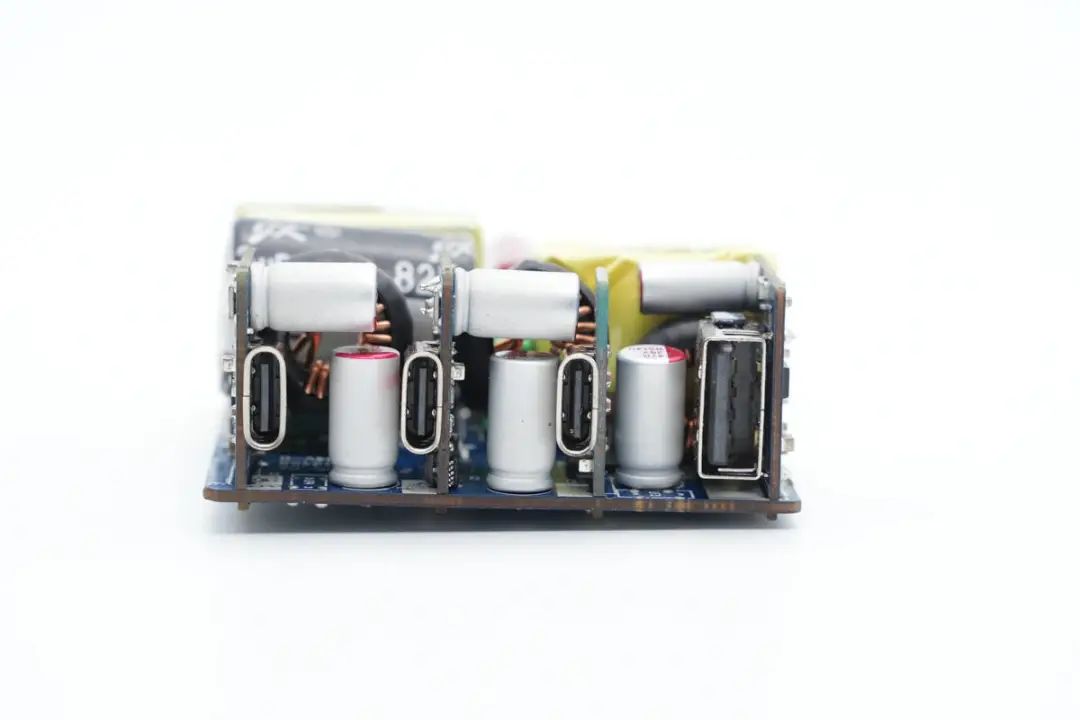

充電器輸出端焊接濾波電容和降壓小板。

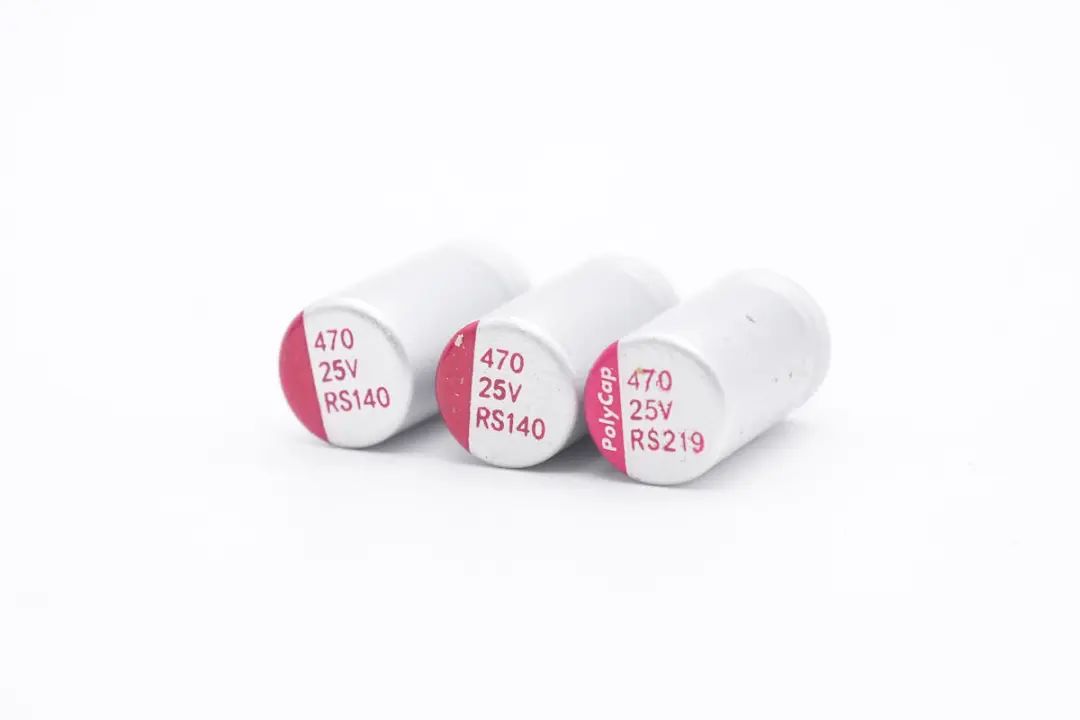

三顆輸出濾波固態電容來自PolyCap柏瑞凱，RS系列具有低ESR和耐高紋波電流，規格均為470μF 25V，為Vbus回路提供平滑的直流電壓。

充電頭網拆解了解到，柏瑞凱的產品廣泛應用于充電器、車充、無線充、移動電源、儲能電源等領域，并被OPPO、vivo、小米、榮耀、三星、華為、聯想、紫米、努比亞、公牛、ANKER等知名品牌的多款產品采用，產品獲得市場的高度認可。

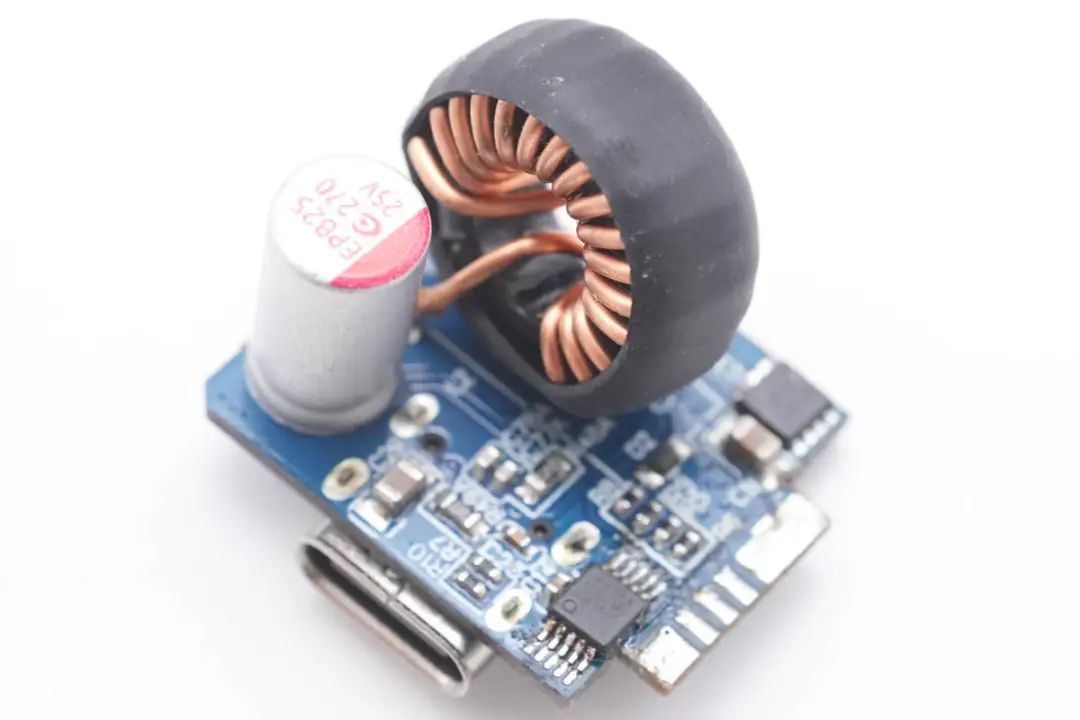

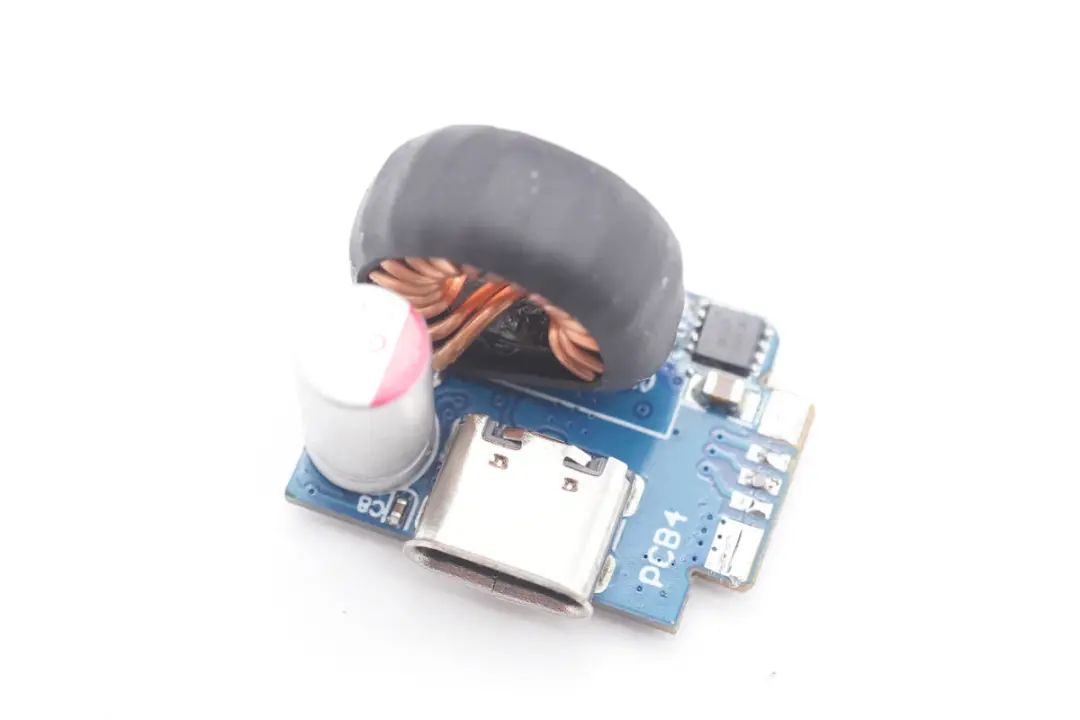

USB-C1和USB-C2為相同的降壓小板，這里選取一路進行介紹，小板正面焊接降壓電感，輸出濾波電容和USB-C母座。

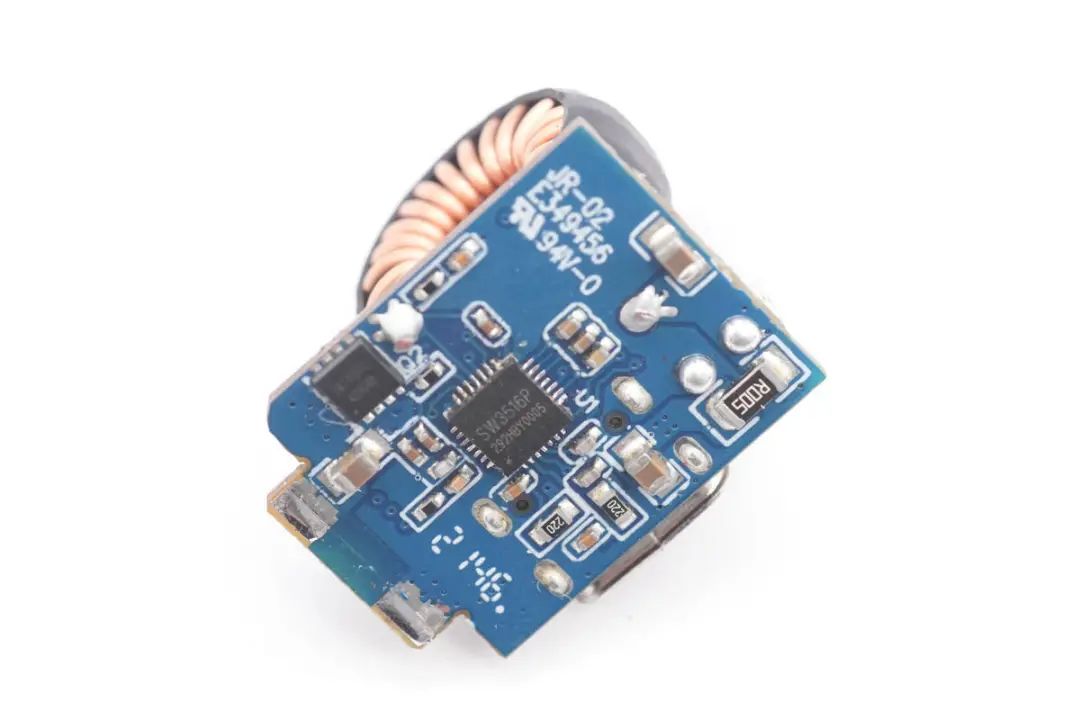

小板背面焊接一顆降壓控制器和降壓開關管，右上角焊接一顆電流取樣電阻。

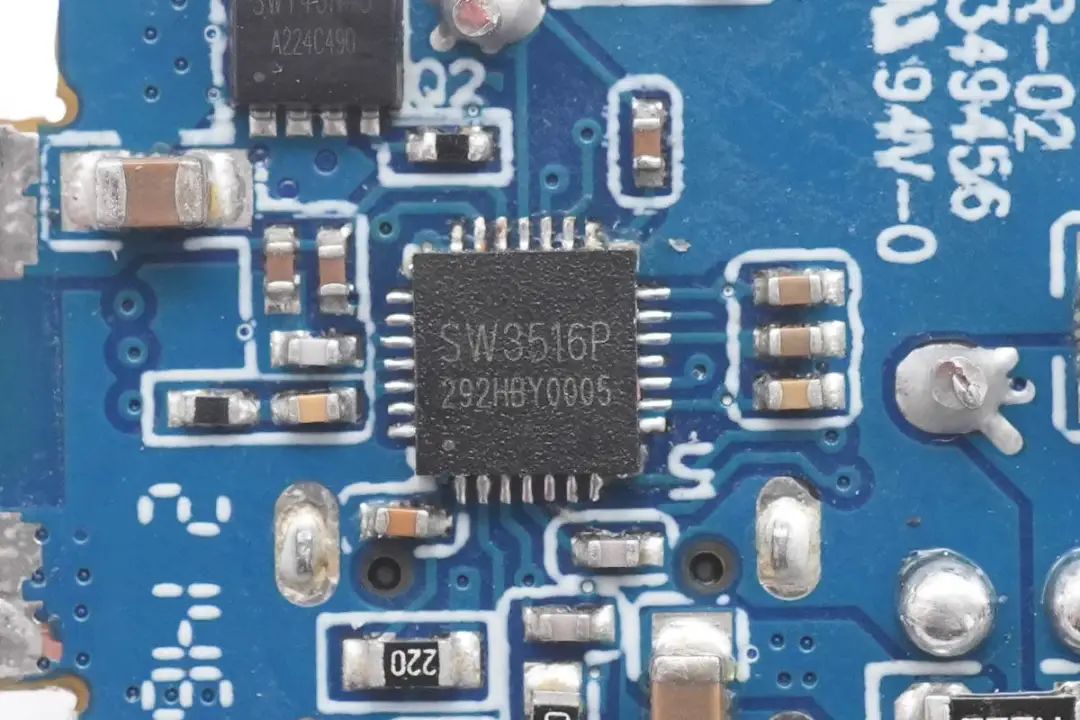

兩個USB-C口的降壓電路主控芯片均采用智融SW3516P，用于進行降壓控制和協議識別。智融SW3516P是一款高集成度的多快充協議雙口充電芯片，支持A+C口任意口快充輸出，支持雙口獨立限流，參數和規格均與智融SW3516H相同。

SW3516P集成了5A 高效率同步降壓變換器。支持PPS/PD/QC/AFC/FCP/SCP/PE/SFCP等多種快充協議，最大輸出PD 100W，CC/CV模式，以及雙口管理邏輯。外圍只需少量的器件，即可組成完整的高性能多快充協議雙口充電解決方案。

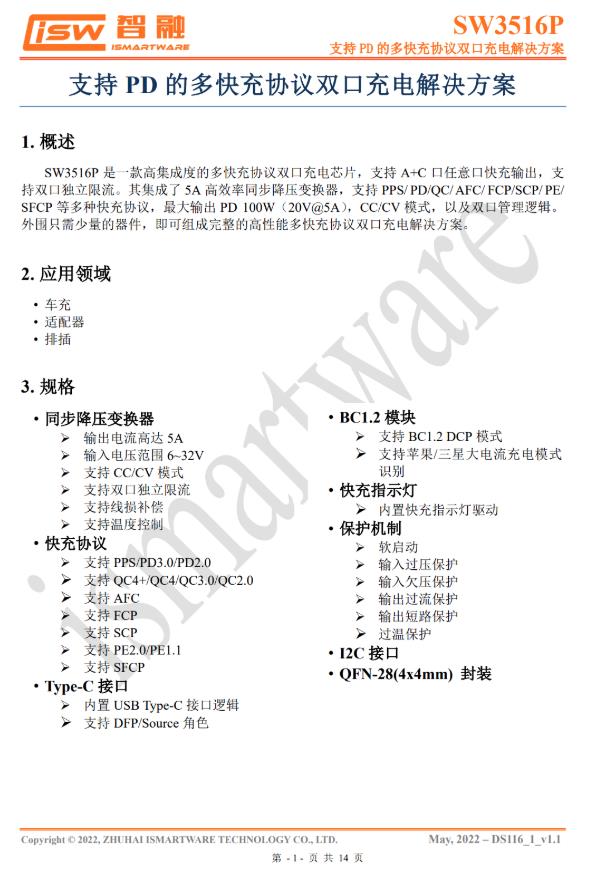

智融SW3516P 詳細資料。

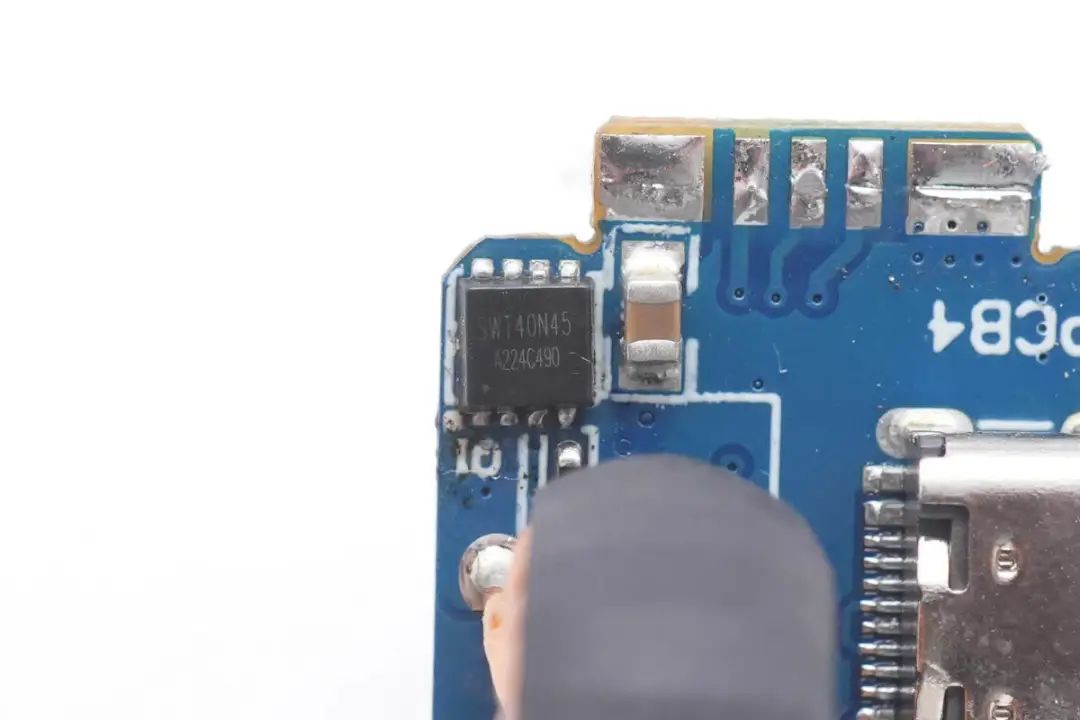

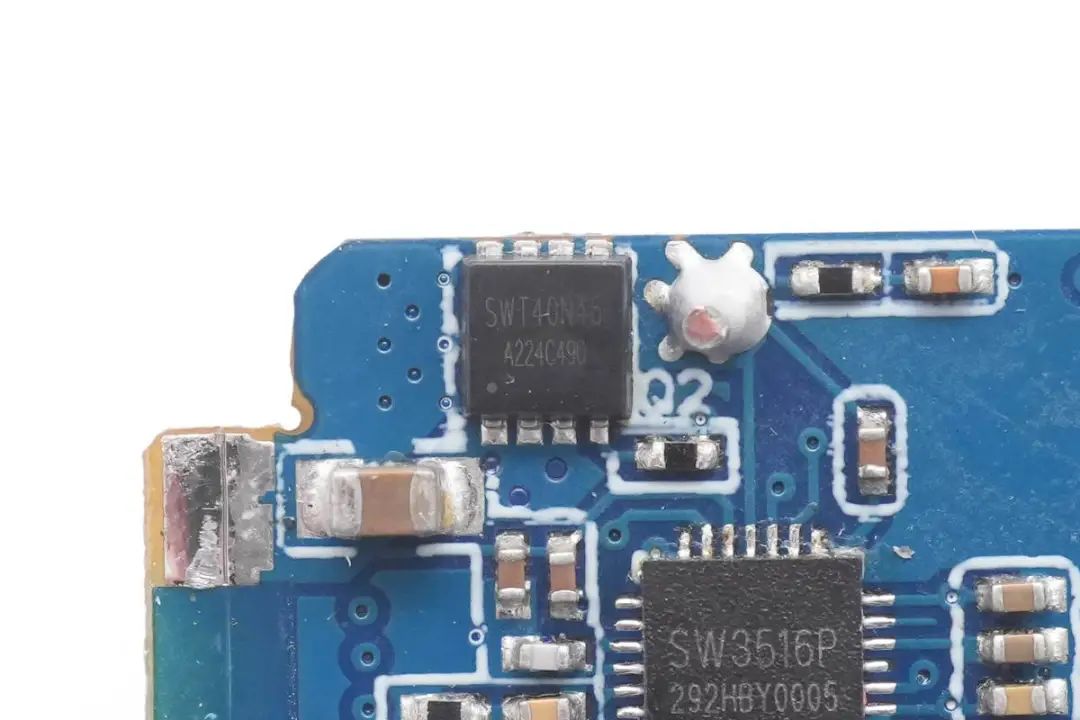

降壓開關管來自智融科技，型號SWT40N45。

另一顆降壓開關管型號相同。

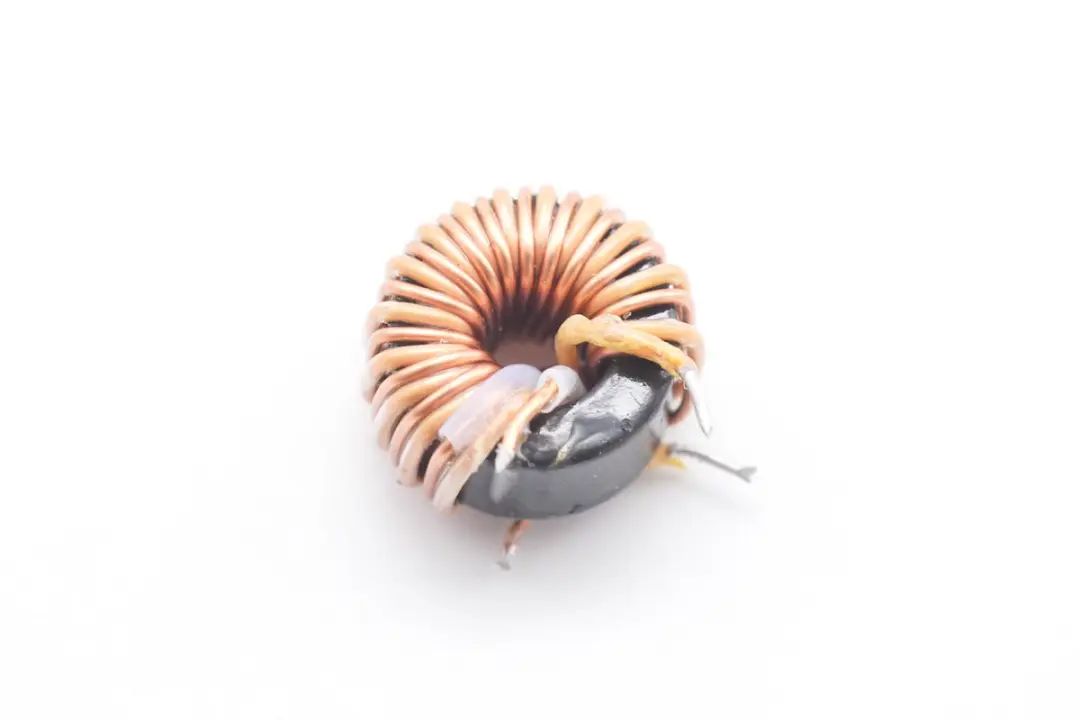

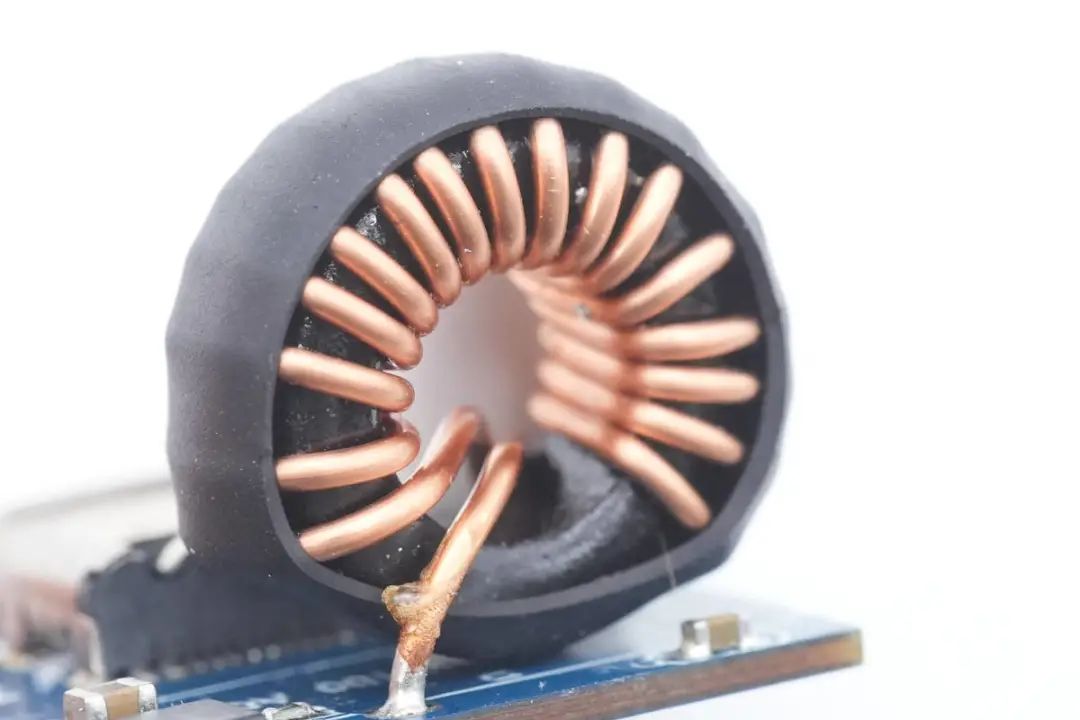

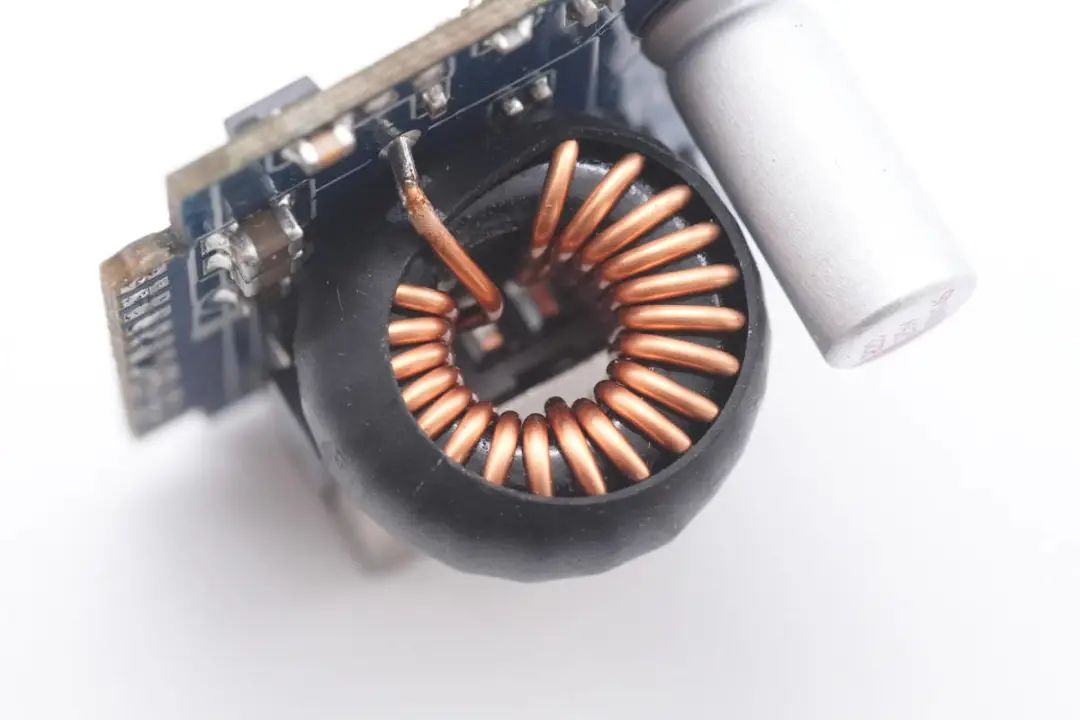

磁環降壓電感外套熱縮管絕緣。

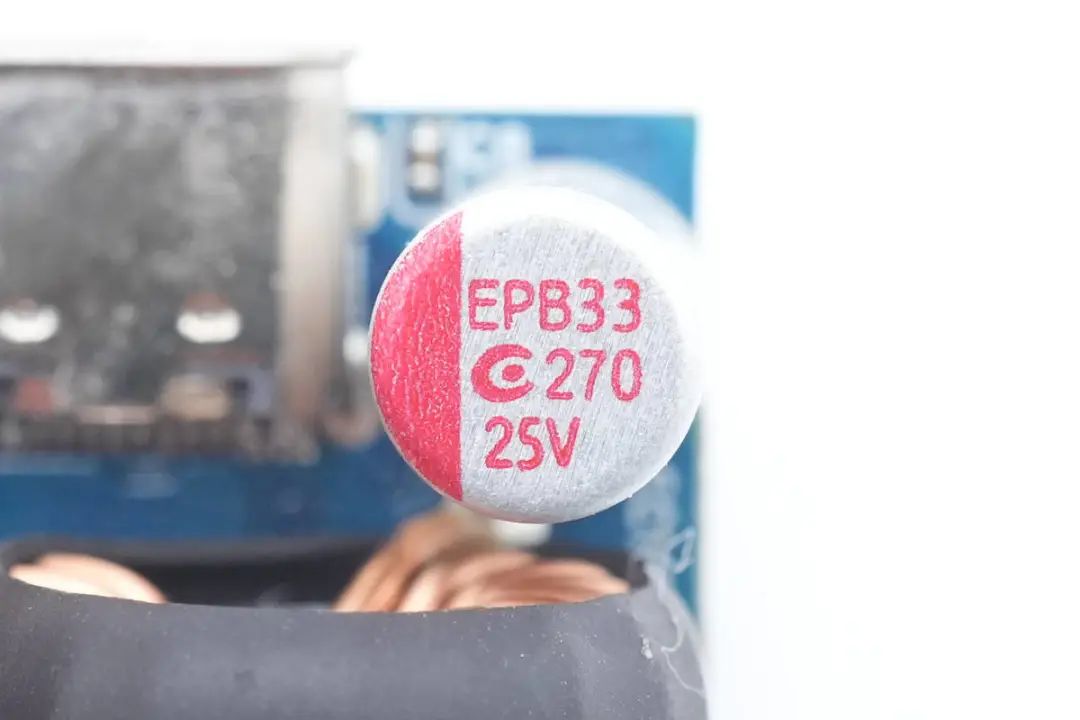

輸出濾波固態電容來自鈺邦，規格為270μF 25V。

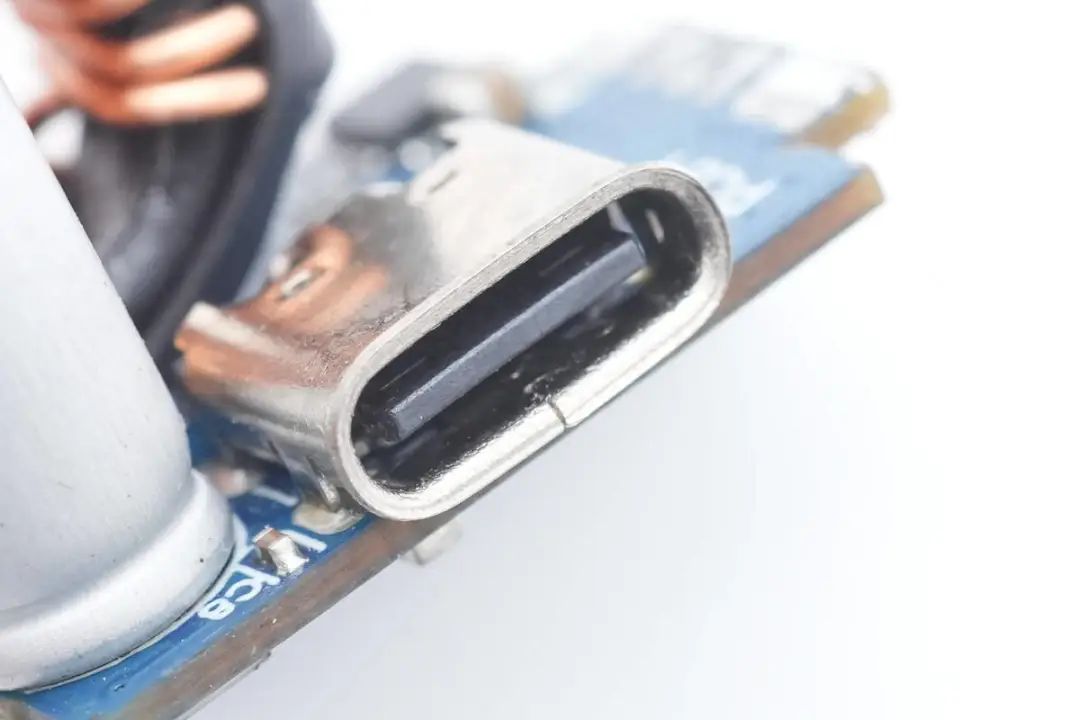

USB-C母座采用過孔焊接固定，卷邊設計更易使用。

另一塊降壓小板上焊接了一顆單片機，用于多口功率自動分配功能。

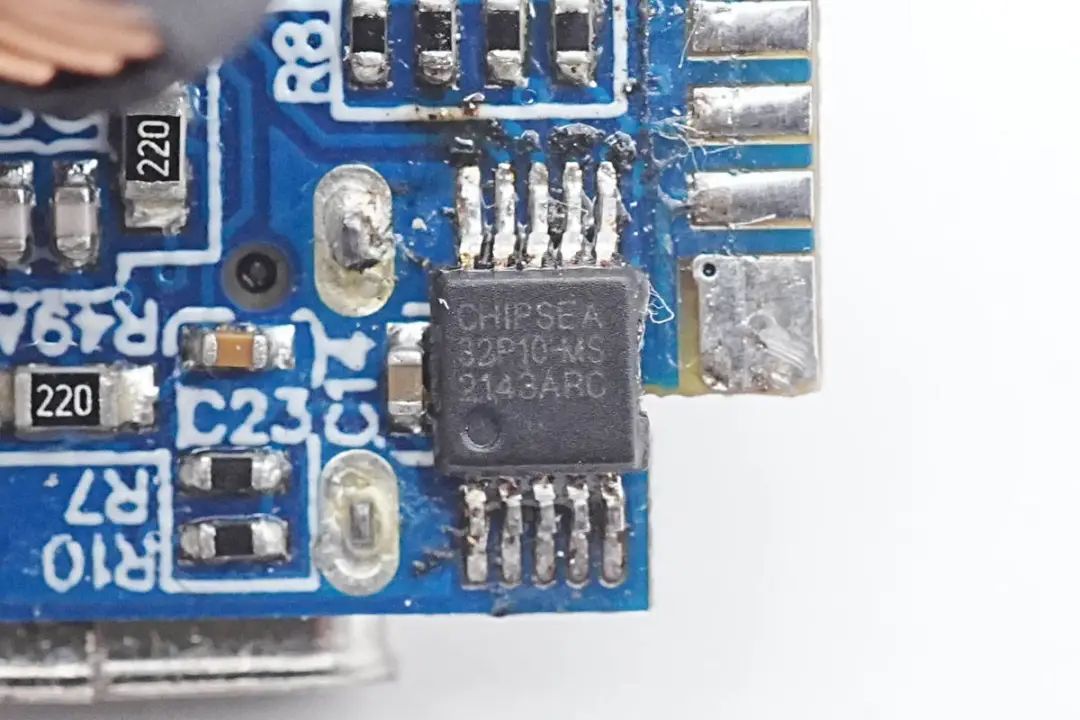

單片機來自芯?？萍迹吞朇SU32P10，是一顆內置12位ADC的8位RISC MCU，采用MSOP10封裝，用于USB-C接口的功率自動分配功能。

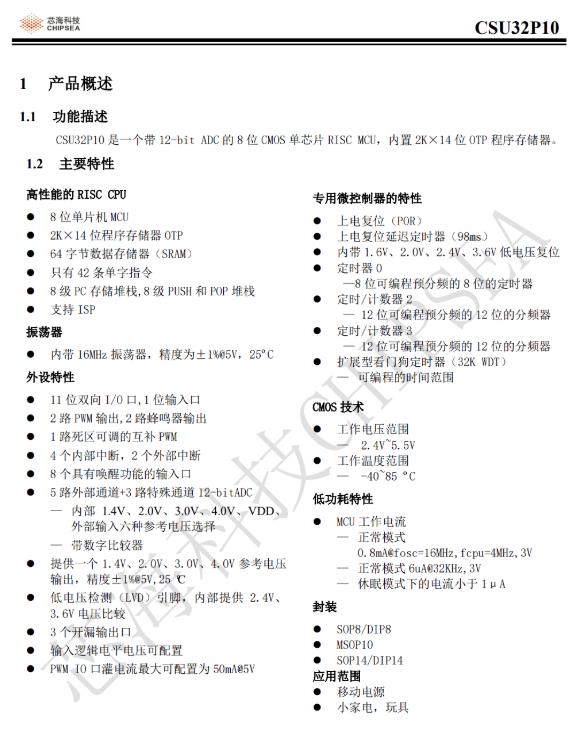

芯?？萍?CSU32P10 詳細資料。

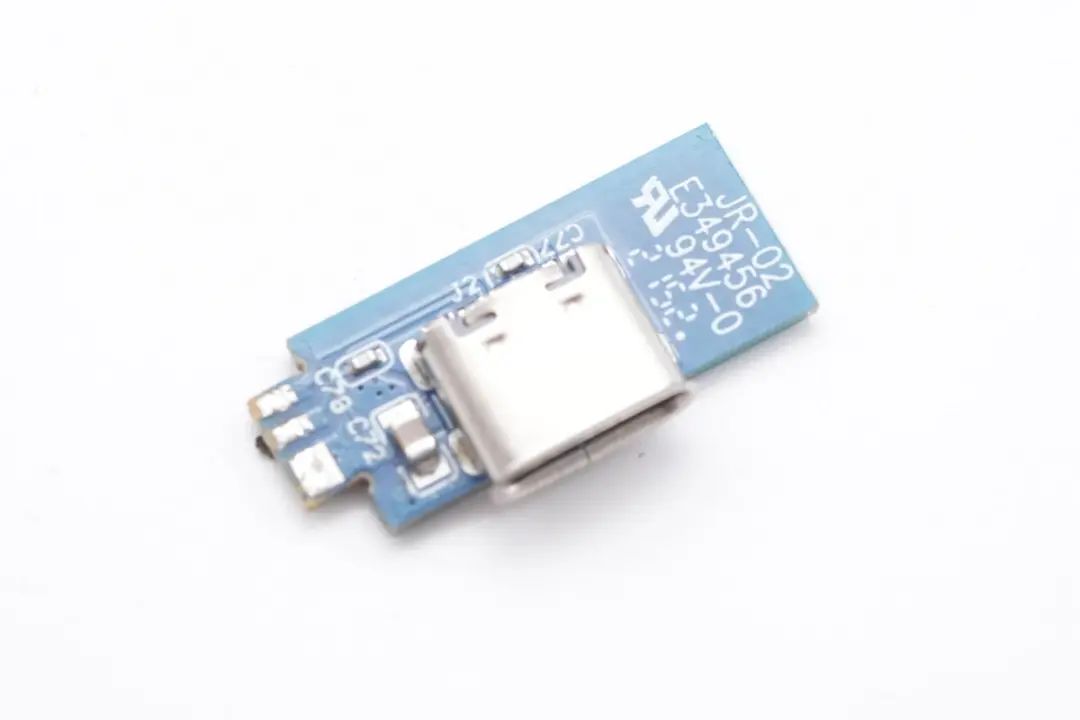

USB-C3焊接在單獨的小板上，與USB-A口共用一路降壓電路。

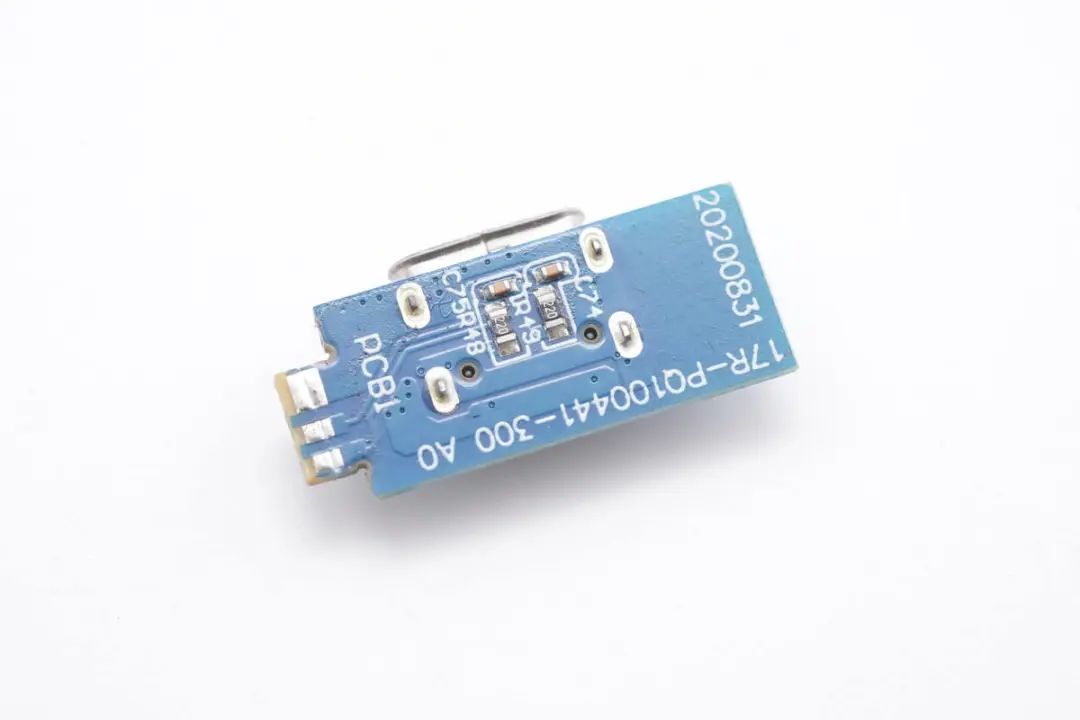

USB-C3小板背面焊接兩顆電阻。

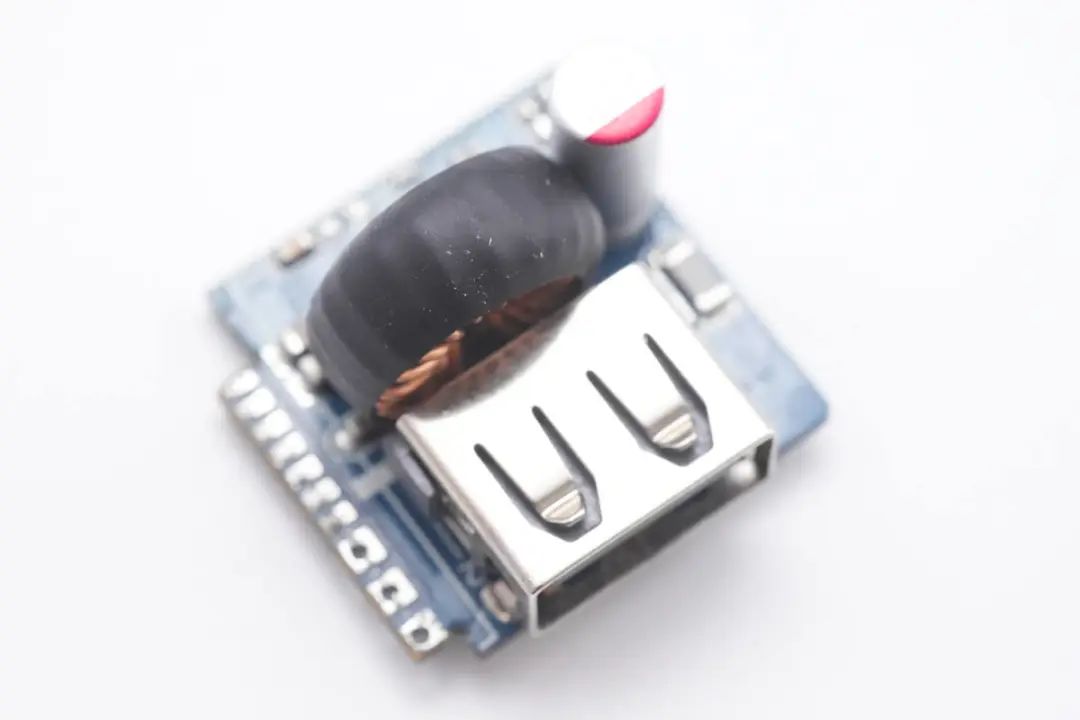

USB-A口小板焊接USB-A母座，降壓電感和濾波電容。

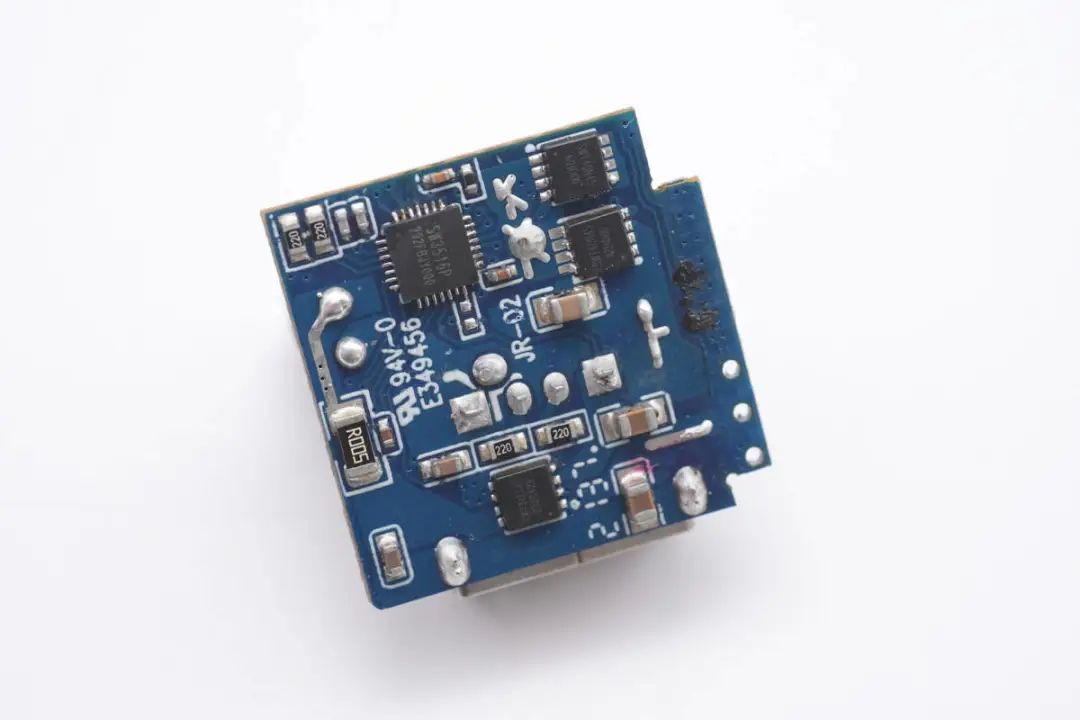

小板背面焊接降壓主控芯片，同步降壓開關管和一顆VBUS開關管，用于雙路輸出控制。

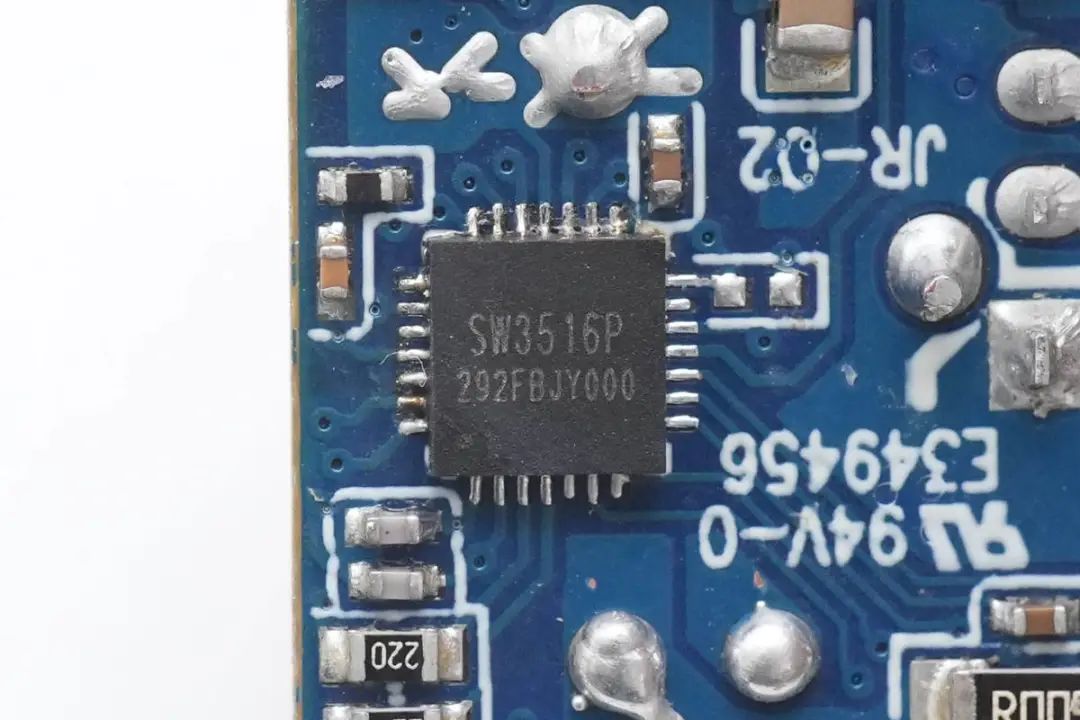

USB-A和USB-C3口的降壓電路主控芯片也采用智融SW3516P。

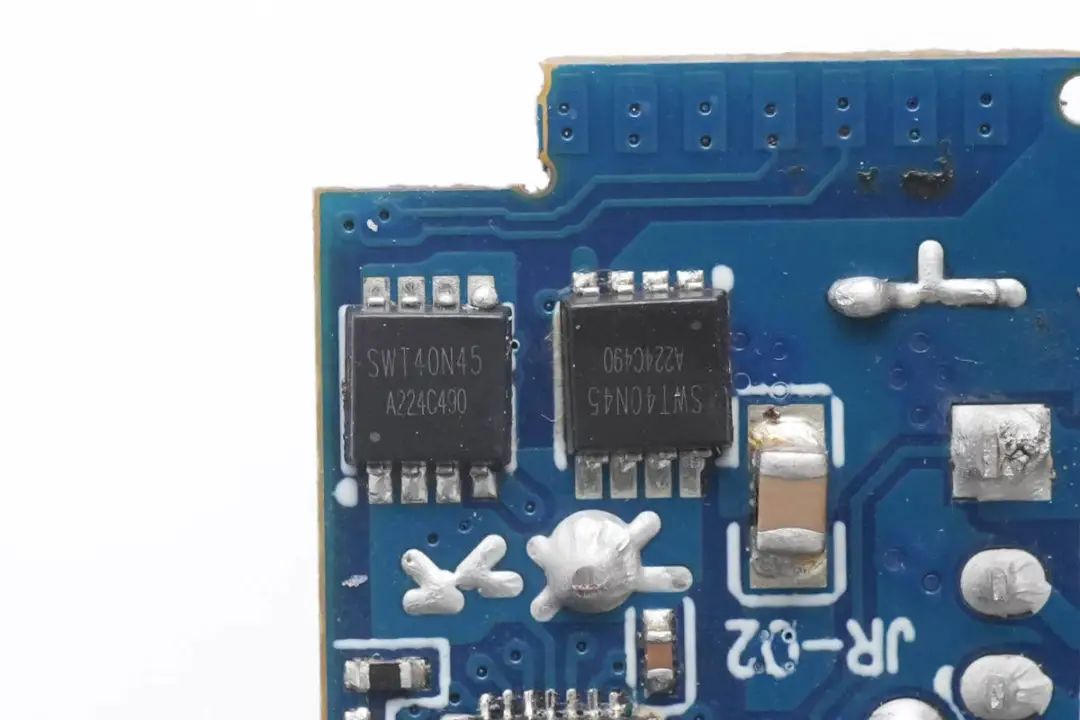

兩顆同步降壓開關管來自智融科技，型號均為SWT40N45。

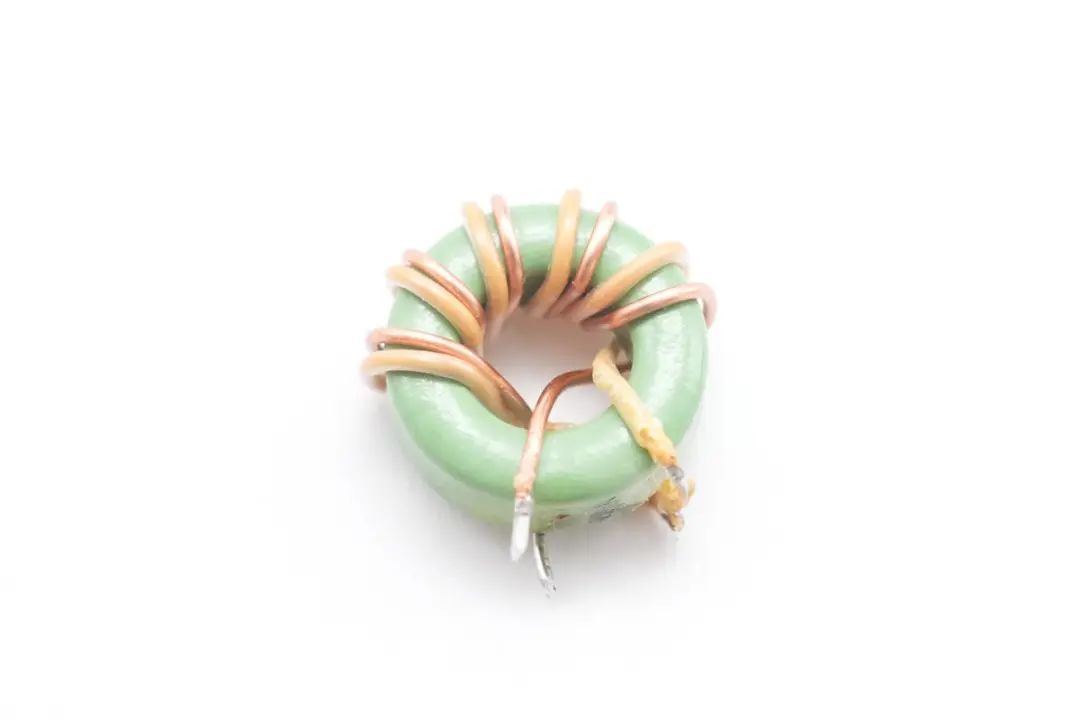

降壓電感采用磁環繞制，外套熱縮管絕緣。

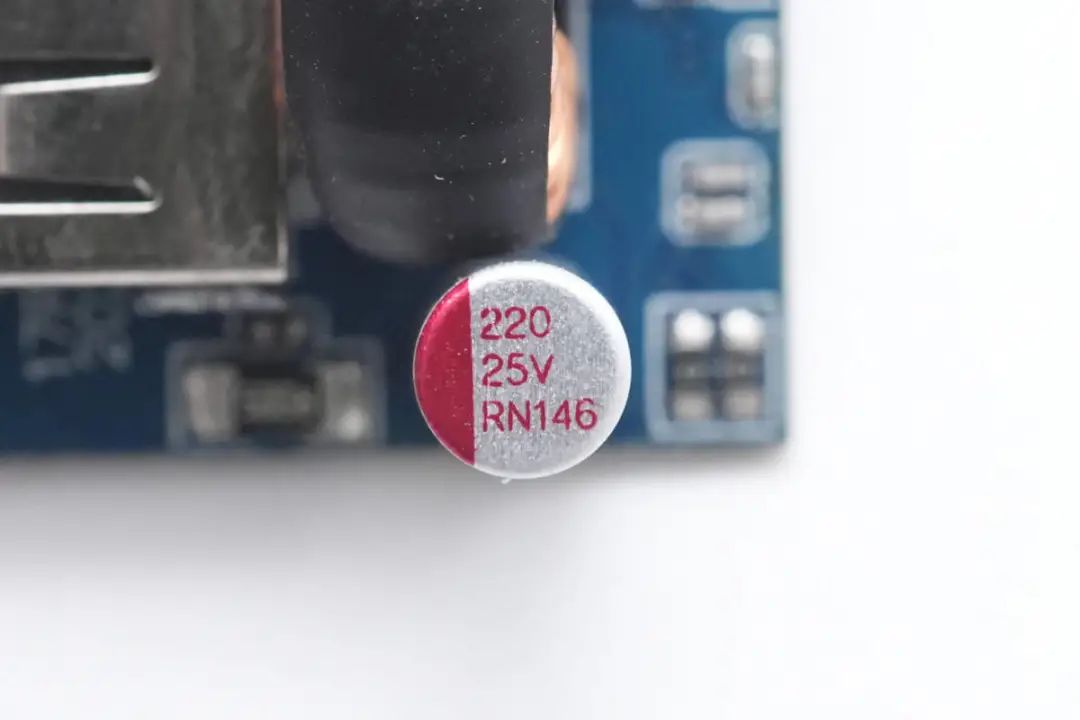

USB-A降壓小板焊接的輸出濾波電容來自PolyCap柏瑞凱，為RN系列小型化固態電容，規格為220μF 25V。

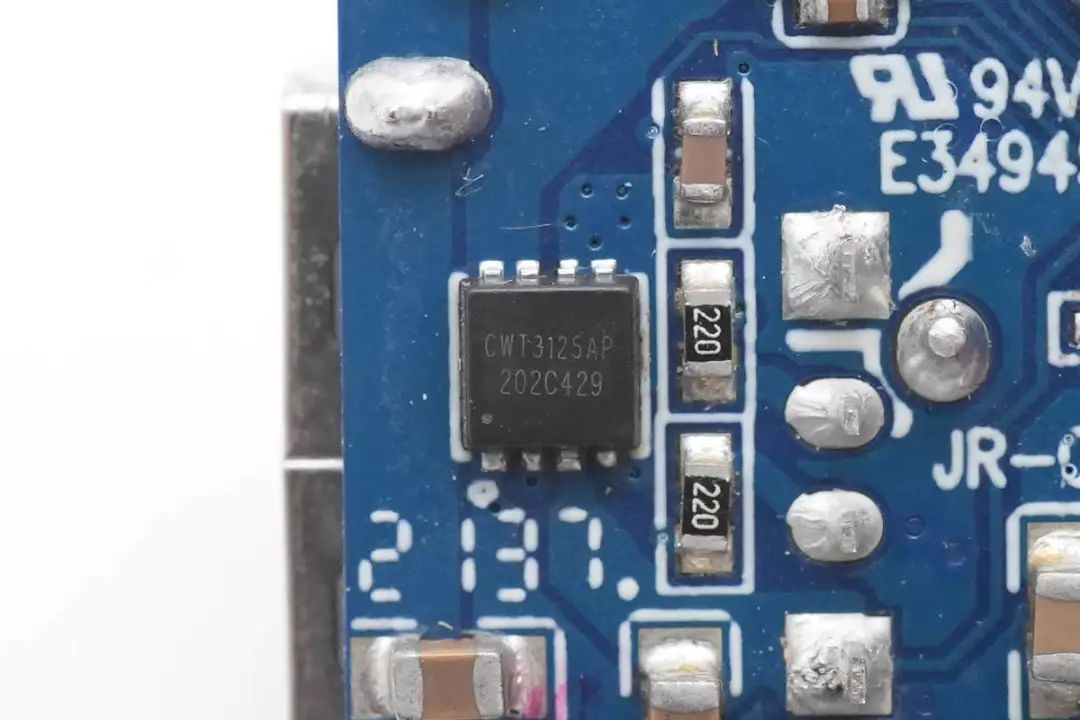

USB-C3和USB-A輸出VBUS管來自禾納，型號為CWT3125AP，雙NMOS管，耐壓30V，導阻8.5mΩ，用于兩個接口的輸出控制。

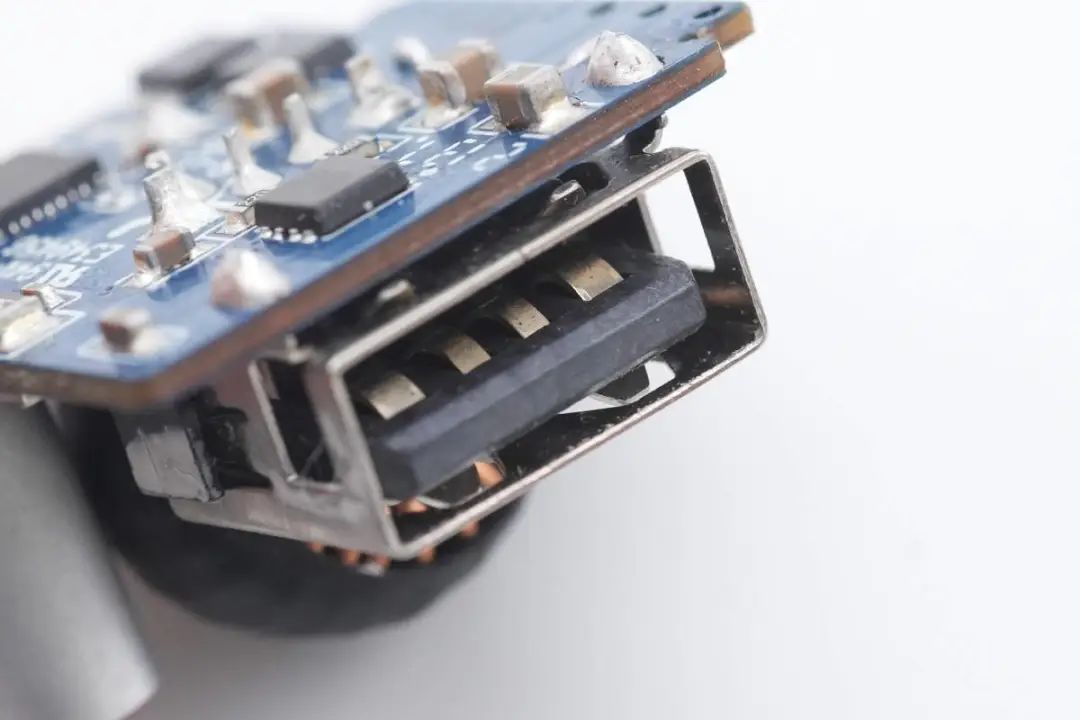

USB-A口特寫，黑色膠芯，正負極加寬設計，支持大電流快充。

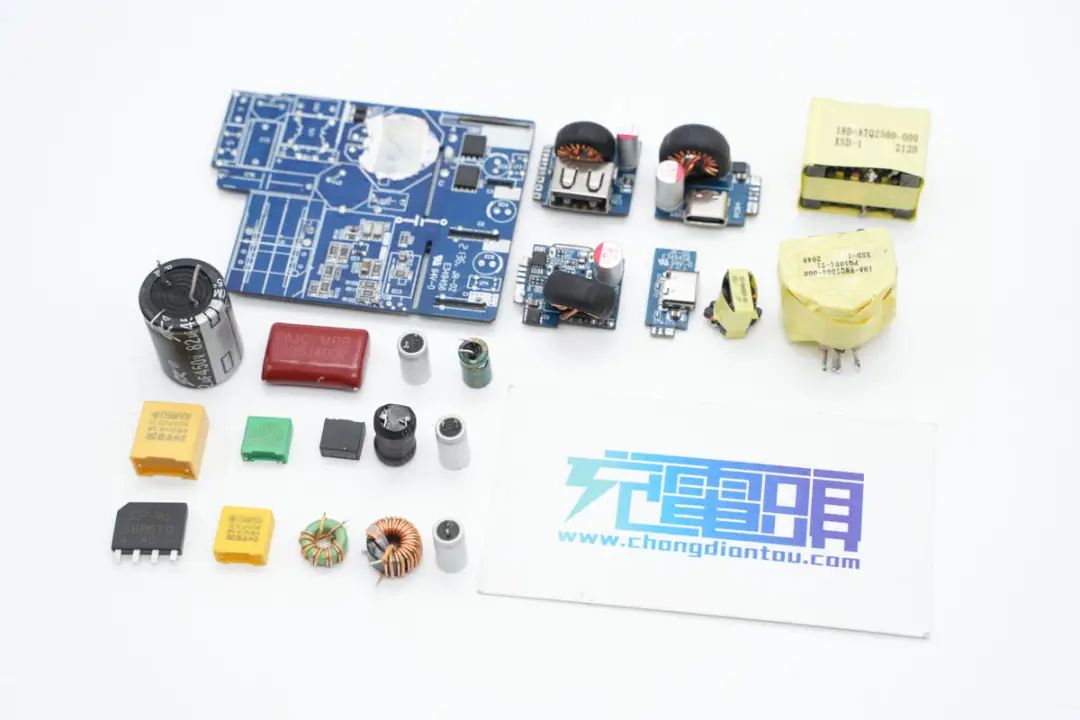

全部拆解一覽，來張全家福。

充電頭網拆解總結

閃極這款3C1A氮化鎵充電器支持100W輸出功率，充電器采用折疊插腳，便于攜帶。外殼采用黃色配色，配合棱角分明的獨特設計，辨識度高。其中USB-C1和C2接口均支持100W輸出，滿足筆記本充電需求。多個接口同時輸出支持功率自動分配，使用更加靈活。

充電頭網通過拆解了解到，充電器內部采用MPS HR1211二合一控制器進行PFC升壓和LLC控制，納微NV6127氮化鎵功率芯片用于PFC升壓，使用泰科天潤G5S6504Z碳化硅二極管用于PFC升壓整流，LLC開關管采用東微OSS60R190J。輸出二次降壓采用三路智融SW3516P主控芯片控制。

充電器內部采用軍康高壓電解電容，輸出Vbus主回路的濾波使用柏瑞凱RS標準品系列固態電容，DC-DC端口輸出濾波采用柏瑞凱RN小型化系列和鈺邦的固態電容。內部PCBA模塊布局緊湊，采用多塊小板組合焊接，內部空間利用率高。
